1-10 1 3.3 打点板 作为标准配置，本机配备有打点板。更换点胶嘴之后，校正点胶位置 (XY 方向 ) 是否有偏移时使用。此功能，称 为点胶位置校正功能。打点板采用可拆卸的陶瓷板。 关于点胶位置校正功能的详细内容，请参阅第 3 章“3.7 点胶位置校正参数”的内容。 n 要点 打点板只用于校正点胶位置。想要校正胶点的形状或胶量时，必须使用可选配置打点站才可以进行。 打点板 锁定杆 陶瓷板 挡板 打点板基准 (软件显示为：打点站基准…
1-9
1
3.2.3 非接触式点胶用点胶嘴
非接触式点胶用点胶嘴
点胶嘴孔尺寸 (A)
65118-N7-00
点胶嘴类型、名称 外观
尺寸
适用的元件示例
A
(φ)
Type 117
Nozzle 1 SHOTø0.4
0.4 1608
规格
Type 11D
Nozzle 1 SHOTø0.8
0.8 SOP
、
QFP
Type 11E
Nozzle 1 SHOTø1.0
1.0 SOP
、
QFP
Type 11F
Nozzle 1 SHOTø1.3
1.3
大型元件
Type 11G
Nozzle 1 SHOTø1.5
1.5 QFP
、
PLCC
1-10
1

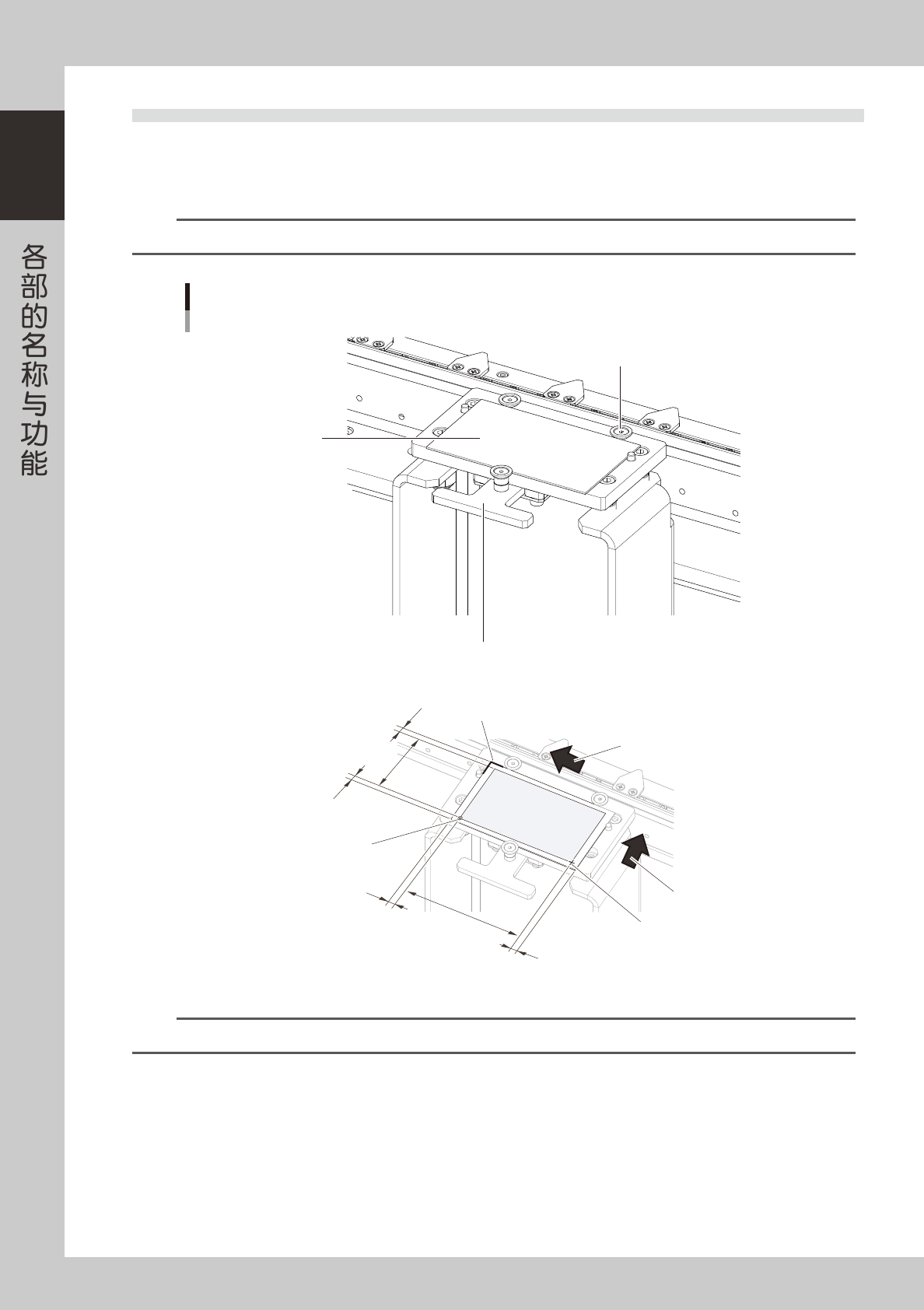

3.3 打点板
作为标准配置，本机配备有打点板。更换点胶嘴之后，校正点胶位置 (XY 方向 ) 是否有偏移时使用。此功能，称
为点胶位置校正功能。打点板采用可拆卸的陶瓷板。
关于点胶位置校正功能的详细内容，请参阅第 3 章“3.7 点胶位置校正参数”的内容。
n
要点
打点板只用于校正点胶位置。想要校正胶点的形状或胶量时，必须使用可选配置打点站才可以进行。
打点板
锁定杆
陶瓷板
挡板
打点板基准
(软件显示为：打点站基准)
打点基准
■ 打点板的基准位置
6.0mm
6.0mm
6.0mm
6.0mm
88.0mm
48.0mm
装打点板时的基准方向
装打点板时的基准位置
装打点板时的基准方向
65117-N7-20
n
要点
安装打点板时，请务必按照上图箭头所示方向抵住基准位置固定。
1-11
1

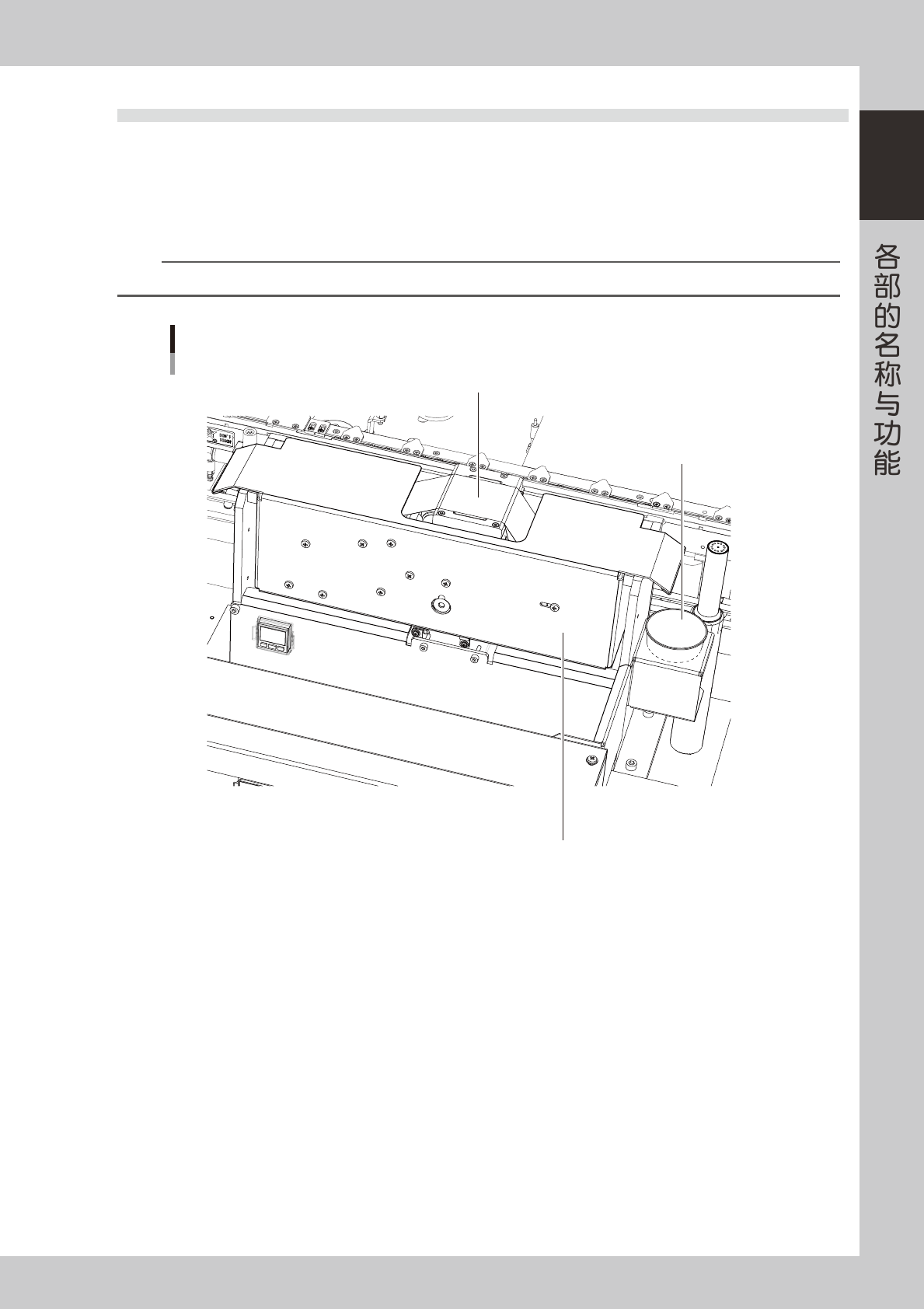

3.4 打点站 ( 选配 )
打点站，主要是点胶时进行试打点的位置。此外，还可以作为下列用途使用。
‧
为防止因胶面的变化引起胶点直径缩小，可以在打点站上识别胶点直径并进行反馈。
‧
还可以为使长时间未使用的点胶头最初的点胶质量稳定，在点胶途中进行试点胶。
试点胶必须使用专用卷纸 ( 自动卷取式 )。更换胶筒后初次使用时，可以将最前端的胶丢弃到装弃胶用的纸杯中。
n
要点
关于打点站的详细内容，参阅第 4 章“4. 打点站 ( 选配 )”。
打点站
打点站主体
试点胶的位置(专用卷纸)
弃胶用纸杯
65107-N7-00
