2-11
2
3

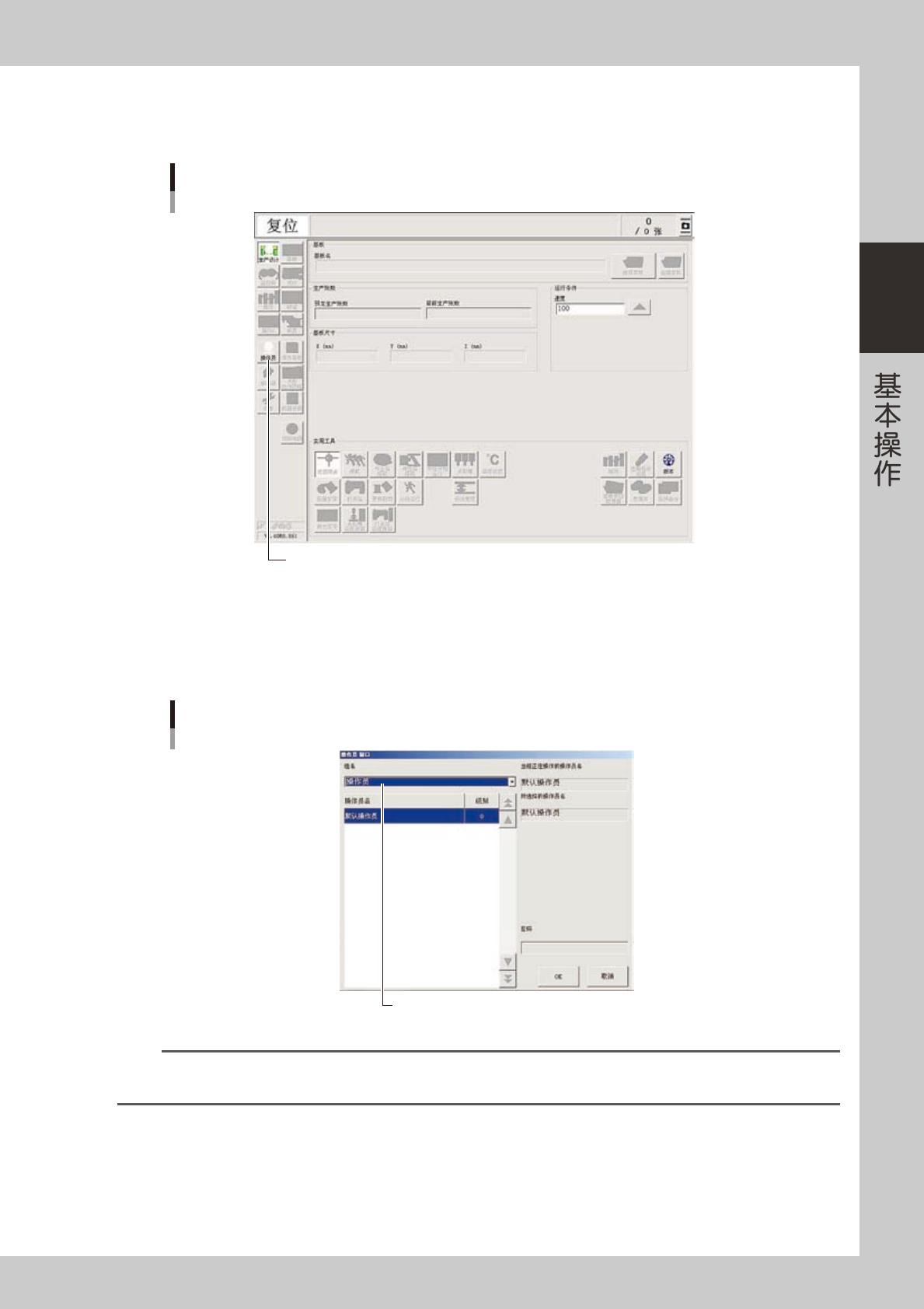

按 [ 操作员 ] 按钮。
打开指定操作人员的“操作员窗口”画面。
[操作员]按钮
按[操作员]按钮，打开“操作员窗口”画面
66203-N7-00
4
指定操作人员，输入密码。
根据需要从“组名”下拉框中选择“操作员”或“管理员”。
如果密码一致，界面进入初始画面 ( 选择基板前的生产设计画面 )。
指定操作员
选择操作员后，按[OK]按钮
66204-N7-00
参考
根据所指定的操作员的操作许可级别的设置不同，有效的菜单按钮会随之不同。例如，出厂时“默认操作员”的操作级别已设置为
0，即只允许操作基本内容。级别可根据需要变更。此外，通过设置密码和操作级别，还可以增加操作员或指定可操作的项目。
2-12
2

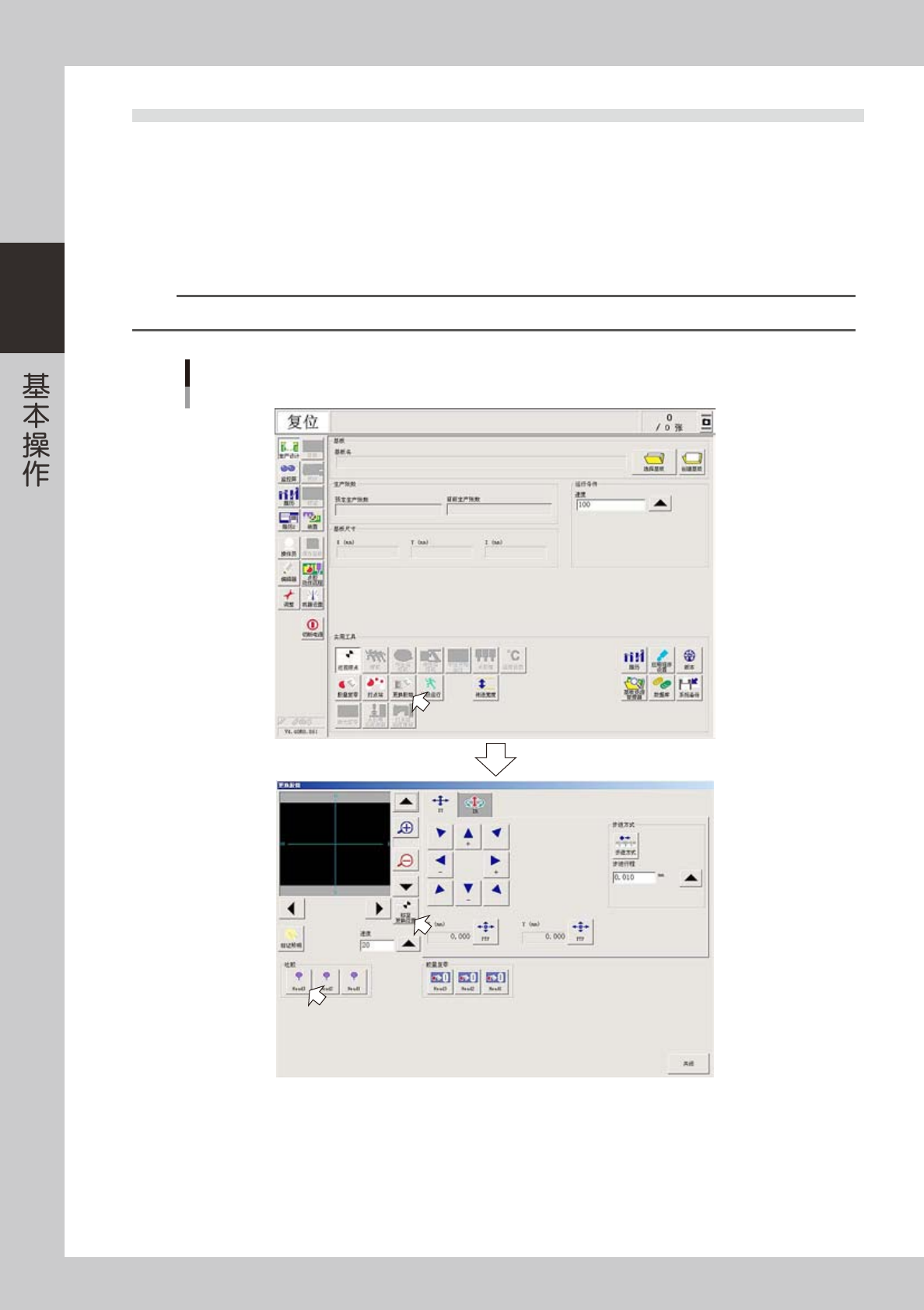

3.3 点胶头部的安装
下面，介绍点胶头部的安装方法与点胶状态的方法。
1
按生产设计画面的 [ 更换胶筒 ] 按钮。
打开“更换胶筒”画面。
2
移动点胶头。
按 [ 移至更换位置 ] 按钮，移动点胶头
参考
也可以按下紧急停机按钮之后，用手移动点胶头。
移动点胶头
66205-N7-00
3
确认点胶嘴的类型。
确认准备安装的点胶嘴是否是生产中将要使用的点胶嘴。
e
4
按紧急停机按钮。
按操作面板上的紧急停机按钮，使伺服电机停止运行。
2-13
2
5

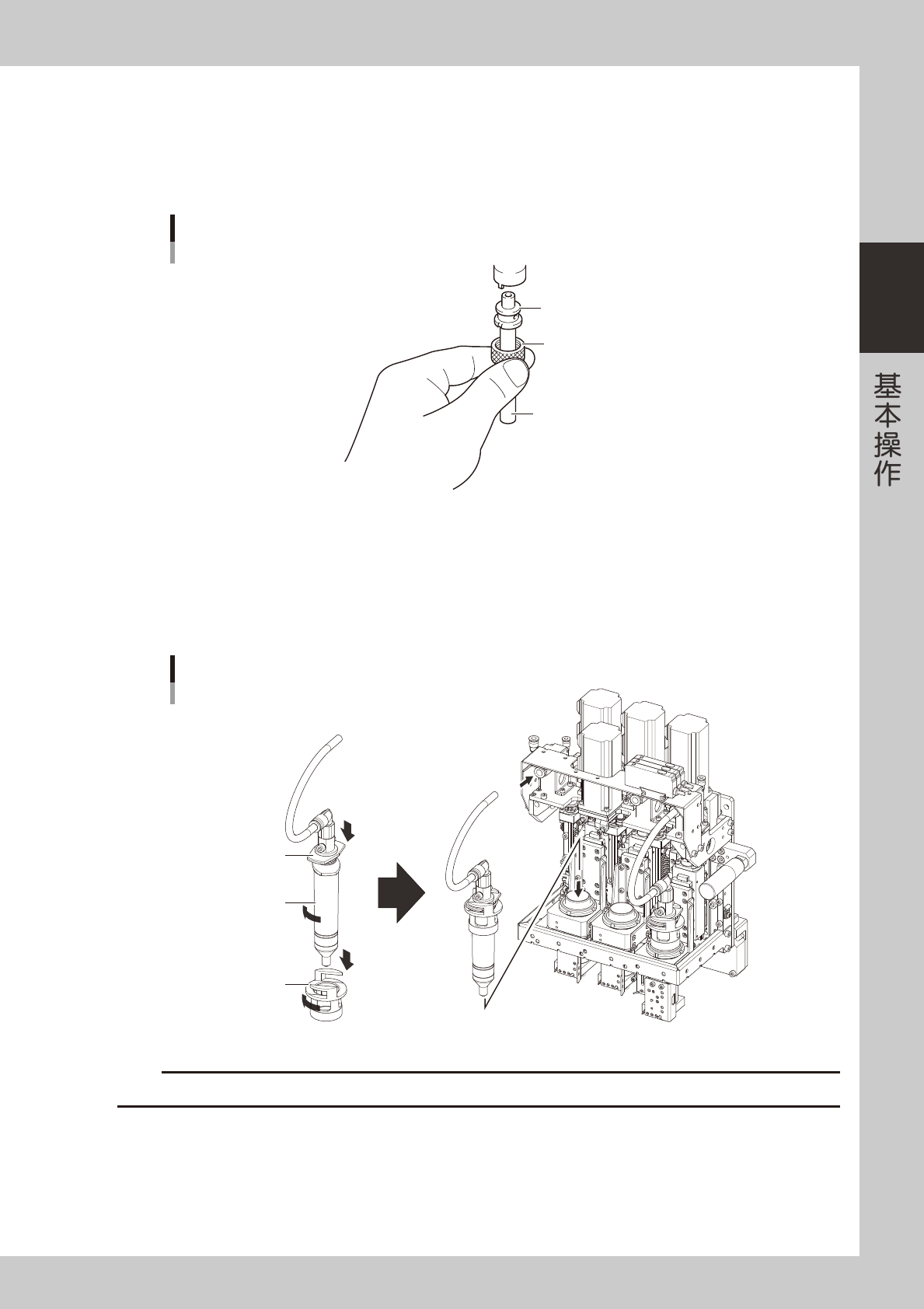

给各点胶头安装点胶嘴。
1. 直接用手拿着点胶嘴或将点胶嘴插入专用管内，再对准点胶头前端的安装位置。
2. 将转轴侧的导向块与点胶嘴的切口对准后，将点胶嘴插入点胶头。
3. 用专用管按住点胶嘴，旋转锁紧螺母固定点胶嘴。
点胶嘴
锁紧螺母
专用管
点胶嘴的安装方法
65203-N7-00
6
安装胶筒。
1. 先将胶筒装在胶筒适配器上。
2. 再将胶筒插入筒架中。
3. 将已装好适配器的胶筒插入点胶头中。
安装胶筒
胶筒适配器
筒架
胶筒
65204-N7-00
c
注意
如果胶筒上贴有较大的标签时，必须将该标签揭下一半之后再安装。因为检测贴片胶是否用完的传感器可能会被遮挡而无法检测。
