2-13 2 5 给各点胶头安装点胶嘴。 1. 直接用手拿着点胶嘴或将点胶嘴插入专用管内，再对准点胶头前端的安装位置。 2. 将转轴侧的导向块与点胶嘴的切口对准后，将点胶嘴插入点胶头。 3. 用专用管按住点胶嘴，旋转锁紧螺母固定点胶嘴。 点胶嘴 锁紧螺母 专用管 点胶嘴的安装方法 65203-N7-00 6 安装胶筒。 1. 先将胶筒装在胶筒适配器上。 2. 再将胶筒插入筒架中。 3. 将已装好适配器的胶筒插入点胶头中。 安装胶筒 胶筒…
2-12
2
3.3 点胶头部的安装
下面，介绍点胶头部的安装方法与点胶状态的方法。
1
按生产设计画面的 [ 更换胶筒 ] 按钮。
打开“更换胶筒”画面。
2
移动点胶头。
按 [ 移至更换位置 ] 按钮，移动点胶头
参考
也可以按下紧急停机按钮之后，用手移动点胶头。
移动点胶头
66205-N7-00
3
确认点胶嘴的类型。
确认准备安装的点胶嘴是否是生产中将要使用的点胶嘴。
e
4
按紧急停机按钮。
按操作面板上的紧急停机按钮，使伺服电机停止运行。
2-13
2
5
给各点胶头安装点胶嘴。
1. 直接用手拿着点胶嘴或将点胶嘴插入专用管内，再对准点胶头前端的安装位置。
2. 将转轴侧的导向块与点胶嘴的切口对准后，将点胶嘴插入点胶头。
3. 用专用管按住点胶嘴，旋转锁紧螺母固定点胶嘴。
点胶嘴
锁紧螺母
专用管
点胶嘴的安装方法
65203-N7-00
6
安装胶筒。
1. 先将胶筒装在胶筒适配器上。
2. 再将胶筒插入筒架中。
3. 将已装好适配器的胶筒插入点胶头中。
安装胶筒
胶筒适配器
筒架
胶筒
65204-N7-00
c
注意
如果胶筒上贴有较大的标签时，必须将该标签揭下一半之后再安装。因为检测贴片胶是否用完的传感器可能会被遮挡而无法检测。
2-14
2
7

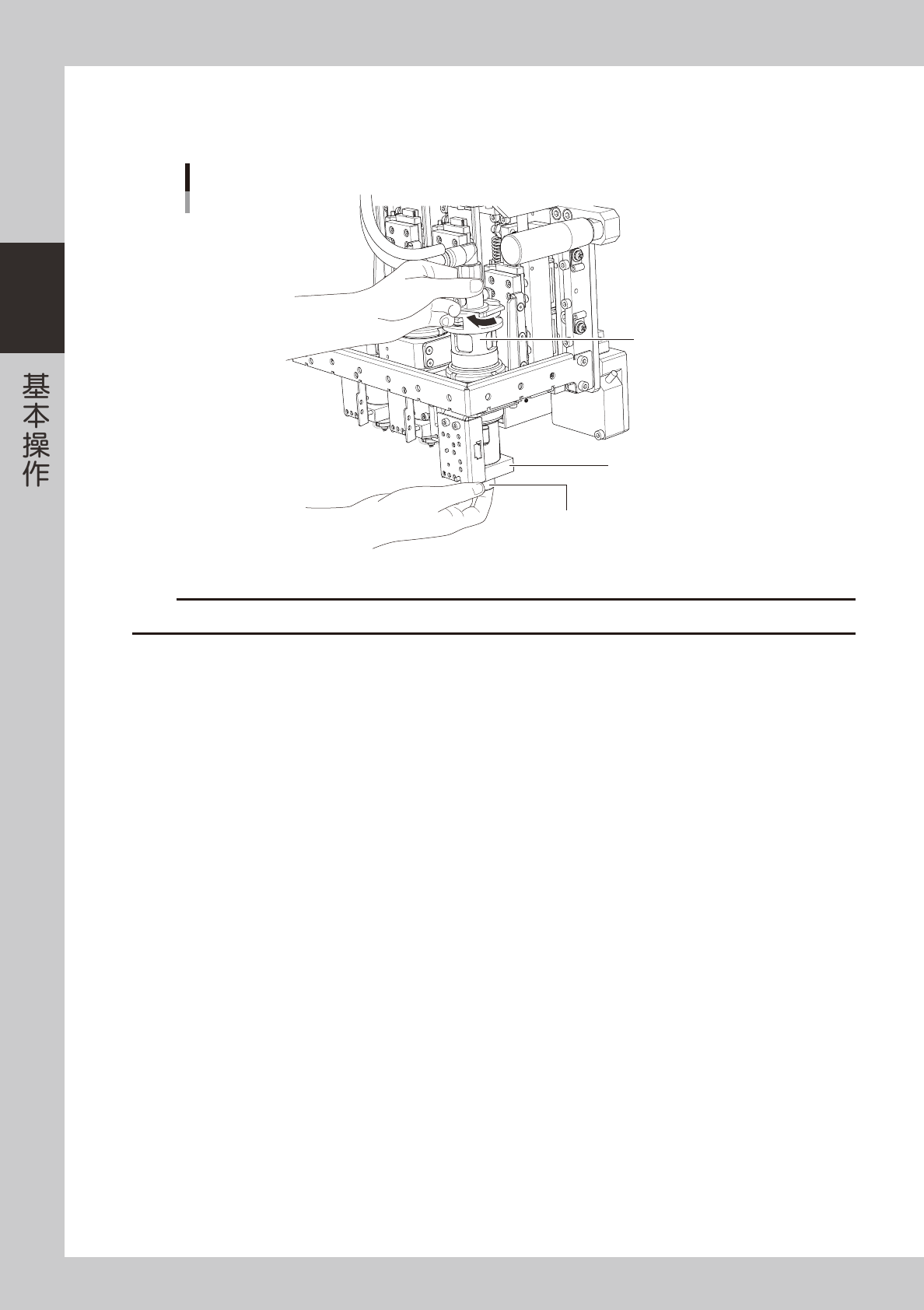

固定胶筒。
按住锁紧螺母，将筒架向下图中箭头所示方向旋转，使胶筒固定在点胶头上。
将胶筒固定在点胶头上
锁紧螺母
加热器部
筒架
65205-N7-00
c
注意
点胶头的加热器部处于高温状态，务必注意安全。
