2-19 2 3.5.2 传送宽度 按准备生产的基板宽度调节传送宽度。 1 选择基板程序。 参照本章“3.4 暖机”中的 Step2。 2 打开 [ 装置 ]-“传送装置”画面。 [装置] -“传送装置”画面 66211-N7-00 3 按 [ 传送宽度 ] 按钮。 显示更改传送宽度的对话框。确认显示的传送宽度后，按 [OK] 按钮。传送宽度变为指定的宽度。 “传送宽度”对话框 66212-N7-00 c 注意 调节传送宽度时，必须注…
2-18
2
3.5 传送装置的调节
生产过程中，每次切换生产基板都必须根据该基板调节传送装置。下面，介绍调节传送装置的方法。
基板的固定方法
一般，基板固定方法设定为外形基准。顶起基板的边缘，用基板压板夹住进行固定。
基板边缘以外的部分，用顶针支撑。

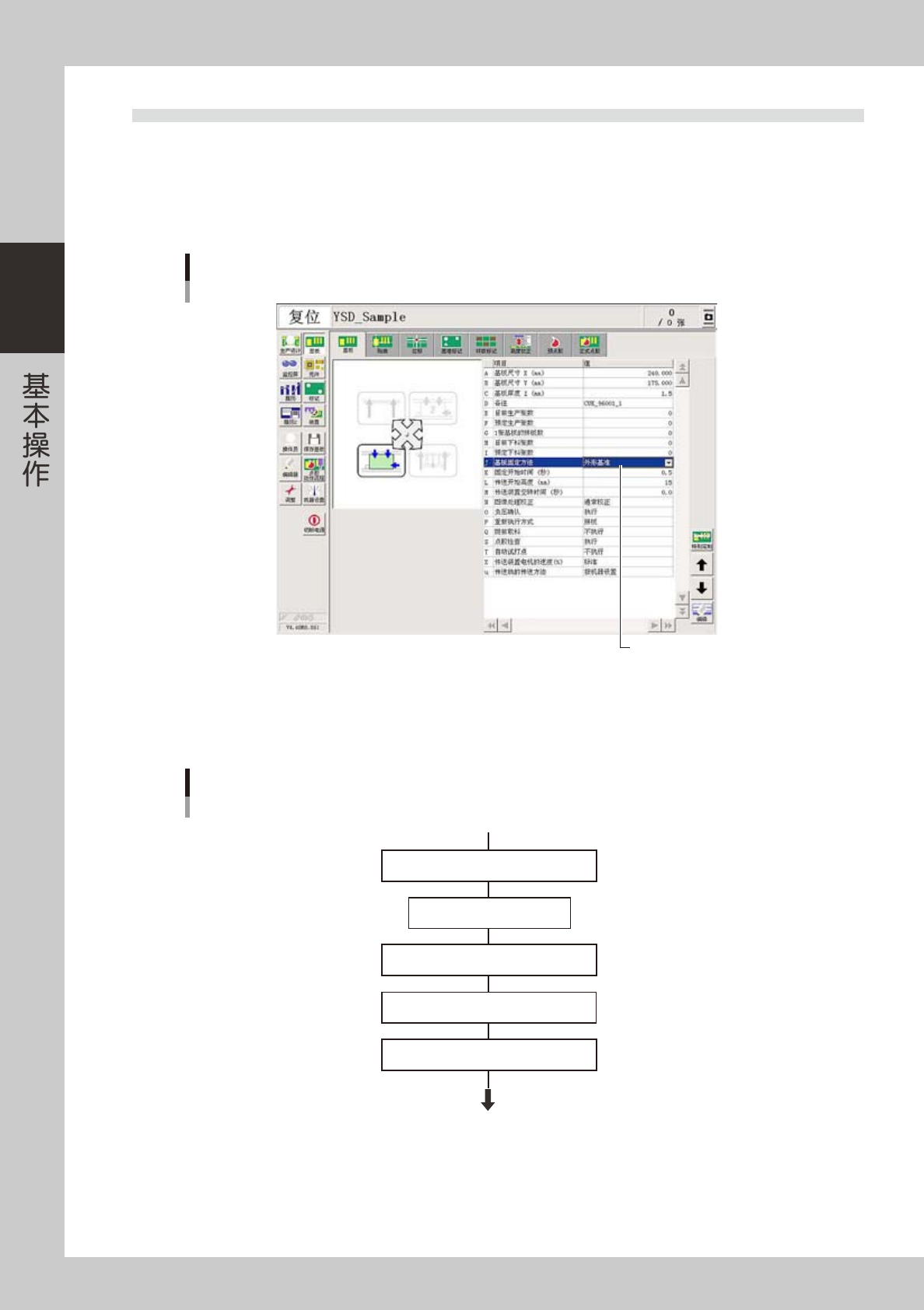

基板固定方法的确认
基板固定方法
66210-N7-00
3.5.1 作业流程
根据基板的固定方法调节传送装置的步骤，如下图所示。
传送装置的调节流程
调节传送宽度
将点胶机置于紧急停机状态
升起主挡板
调节基板压板
排列顶针
运行
外形基准
65206-N7-00
2-19
2
3.5.2 传送宽度
按准备生产的基板宽度调节传送宽度。
1
选择基板程序。
参照本章“3.4 暖机”中的 Step2。
2
打开 [ 装置 ]-“传送装置”画面。
[装置] -“传送装置”画面
66211-N7-00
3
按 [ 传送宽度 ] 按钮。
显示更改传送宽度的对话框。确认显示的传送宽度后，按 [OK] 按钮。传送宽度变为指定的宽度。
“传送宽度”对话框
66212-N7-00
c
注意
调节传送宽度时，必须注意避免使传送轨与其它传送装置组件、顶针等发生碰撞。
2-20
2
3.5.3 基板压板
基板压板，是从上方压住基板的边缘来固定基板的。基板压板由 M3 螺钉固定在传送轨上。必须根据基板的长度均
匀地排列基板压板。
PCB
基板压板
M3螺钉
可调传送轨侧
固定传送轨侧
基板压板
M3螺母
主挡板
65207-N7-00
