2-33
2

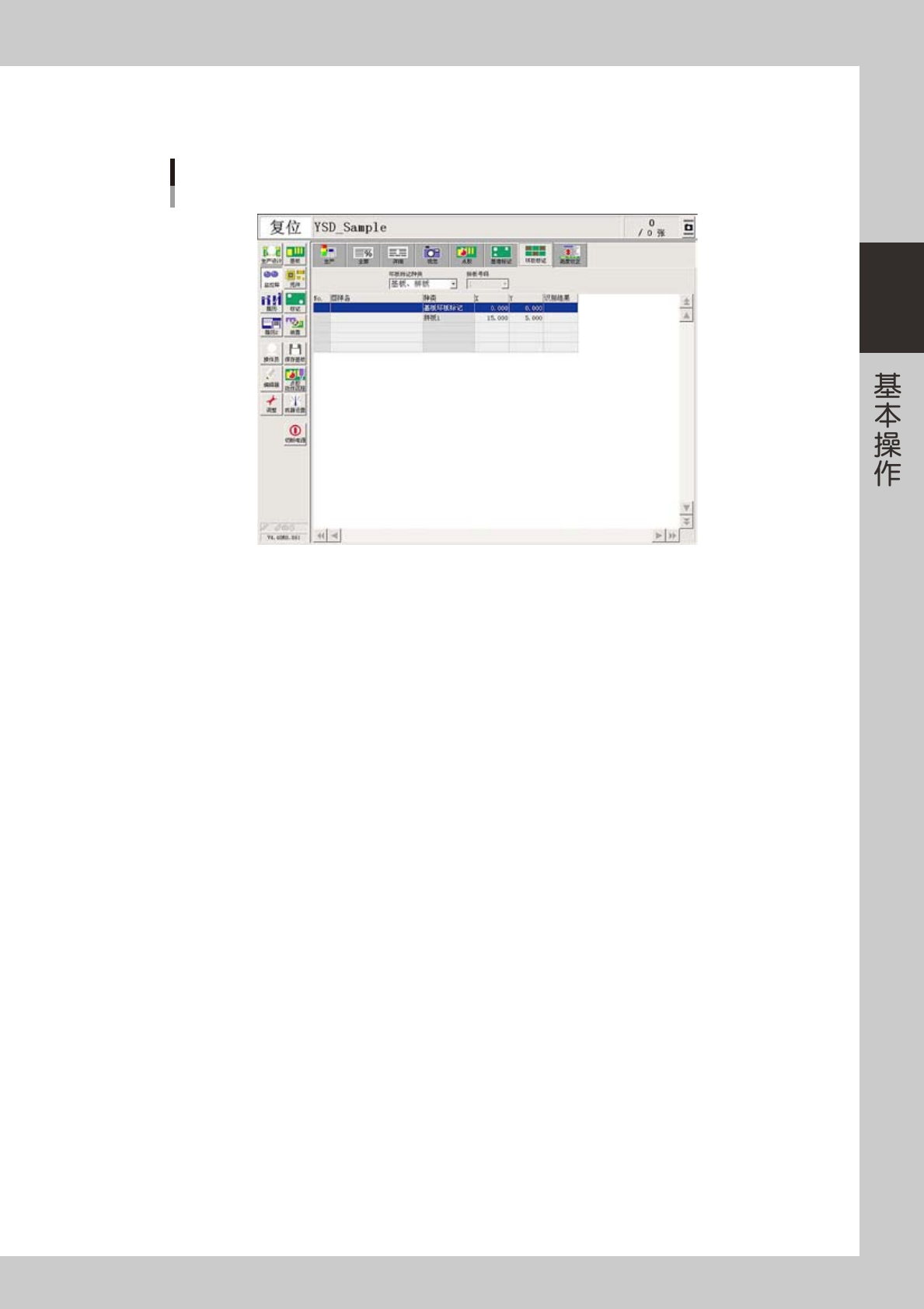

■ 监控屏 : 坏板标记
显示“基板、拼板”、“局部”等坏板标记的识别结果。
监控屏
坏板标记
66221-N7-00
· X、Y
显示基板程序的输入值 ( 此值考虑了拼板位移量 )。
· 识别结果
根据实际识别标记的结果进行 OK 或 NG 判断。
OK ∶没有检测到坏板标记时，判断为 OK，即进行点胶。
NG ∶检测到坏板标记时，判断为 NG，即不进行点胶。
2-34
2

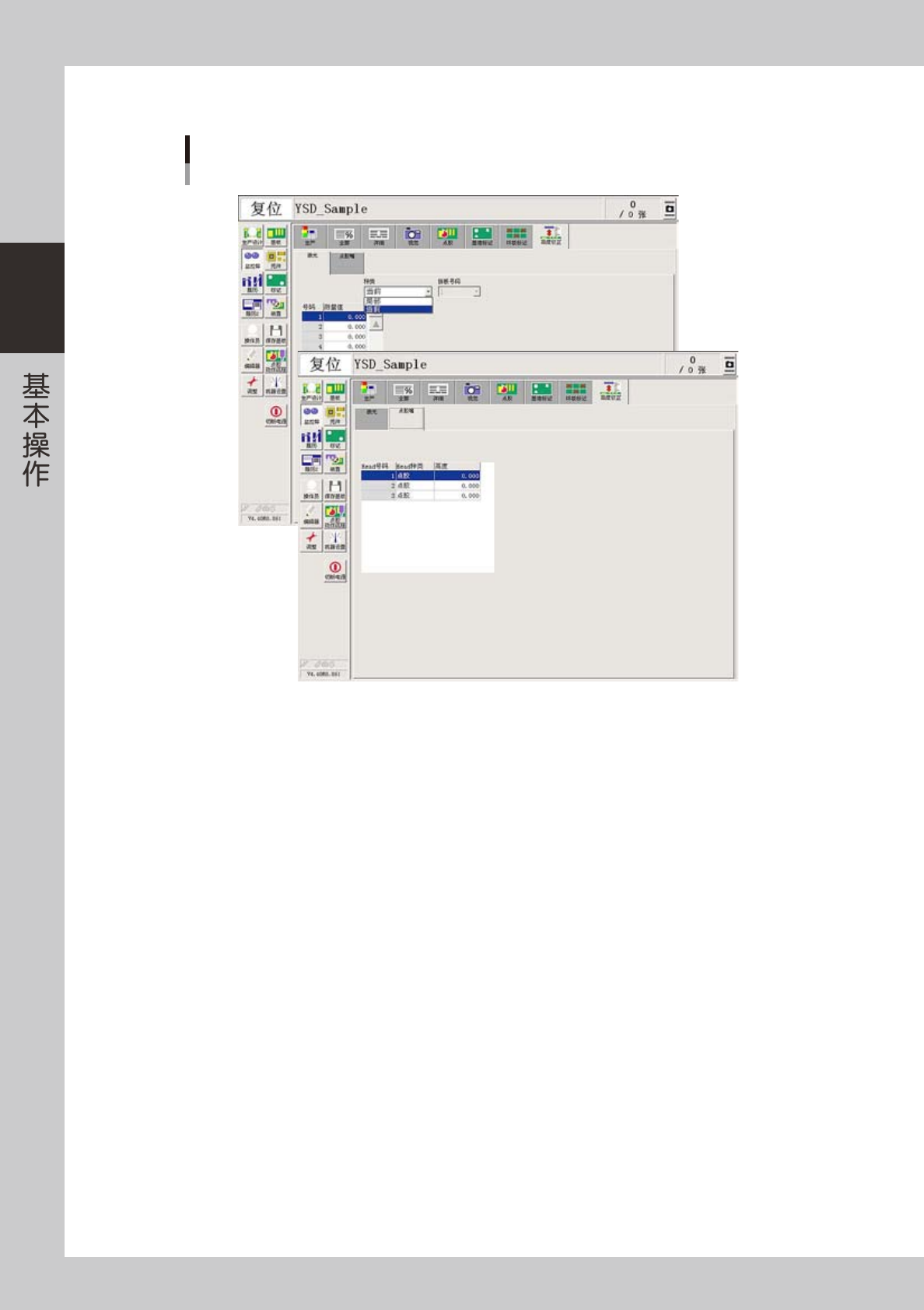

■ 监控屏 ：高度校正
监控屏
高度校正
66222-N7-00
● 激光
‧
当前
显示当前用激光测量的高度。测量次数由机器设置画面中设置的抽样次数决定。显示的测量值是以 0 点复位后的 0 点为基准
的值。如果将 0 点复位后的 0 点作为基板面的高度，则测量值是以基板面为基准的偏移量。正负关系与点胶头的 Z 轴相同。
‧
局部
显示将测量结果按抽样次数进行平均后的值。“号码”栏显示“正式点胶”选项卡内的“高度校正”栏的号码。显示的校正
值是以 0 点复位后的 0 点为基准的值。
如果将 0 点复位后的 0 点作为基板面的高度，则测量值是以基板面为基准的偏移量。正负关系与点胶头的 Z 轴相同。
● 点胶嘴
‧
高度
显示按生产设计画面中实用工具分组框中的 [ 点胶嘴高度测量 ] 按钮后测量的结果。显示的高度值是以机器数据中所设置的
基准高度为基准的偏移量。
2-35
2
4.3 结束生产，关闭电源
下面，介绍结束基板生产的方法。
1
停止机器的运行。
停止机器运行的方法有下列 4 种。
e
1. [EMERGENCY STOP ( 紧急停机 )] 按钮 ( 操作面板 )
发生紧急意外情况时使用，一般情况下不要使用。
2. [STOP] 按钮 ( 操作面板 )
与紧急停机按钮相同，按 [STOP] 按钮将无条件停止机器的运行，但按 [START] 按钮便可恢复运行。
3. [ 作业后停机 ] 按钮 ( 操作画面 )
完成当前基板的点胶之后，机器停止运行。
4. [ 传出后停机 ] 按钮 ( 操作画面 )
想要完成当前传送装置内的基板的点胶之后停止生产时使用。
传送装置内的所有基板都将完成点胶并被传出，从上游机也不再传入新的基板。
c
注意
自动运行过程中，除非紧急情况或发生意外，不要轻易按紧急停机按钮。
2
使运行复位。
按操作面板的 [RESET] 按钮，返回准备生产基板的状态。

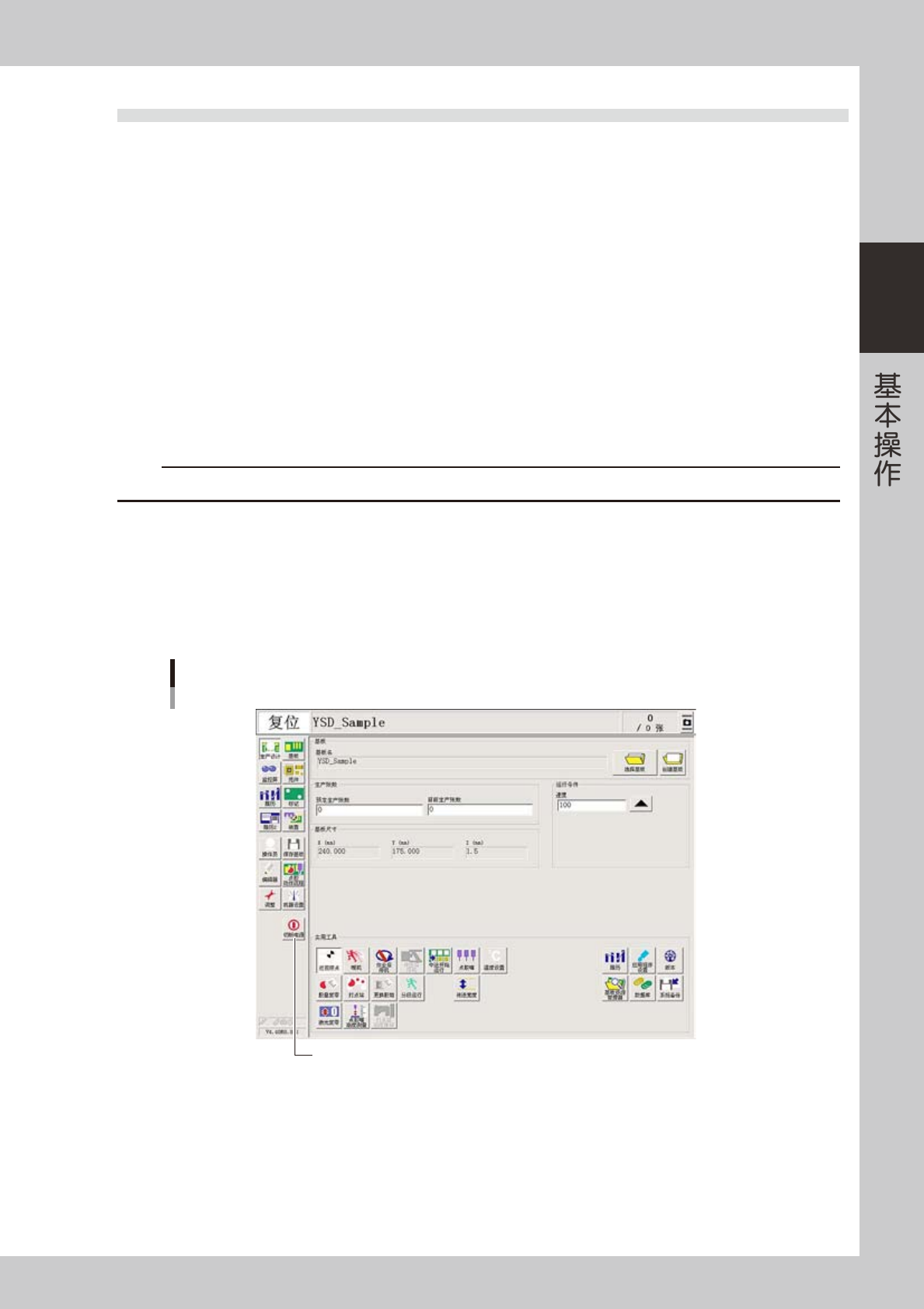

3
按 [ 切断电源 ] 按钮。
按左侧按钮区的 [ 切断电源 ] 按钮。
[切断电源]按钮
[切断电源]按钮
66223-N7-00
