D3Parts List__N7202A043B - 第208页

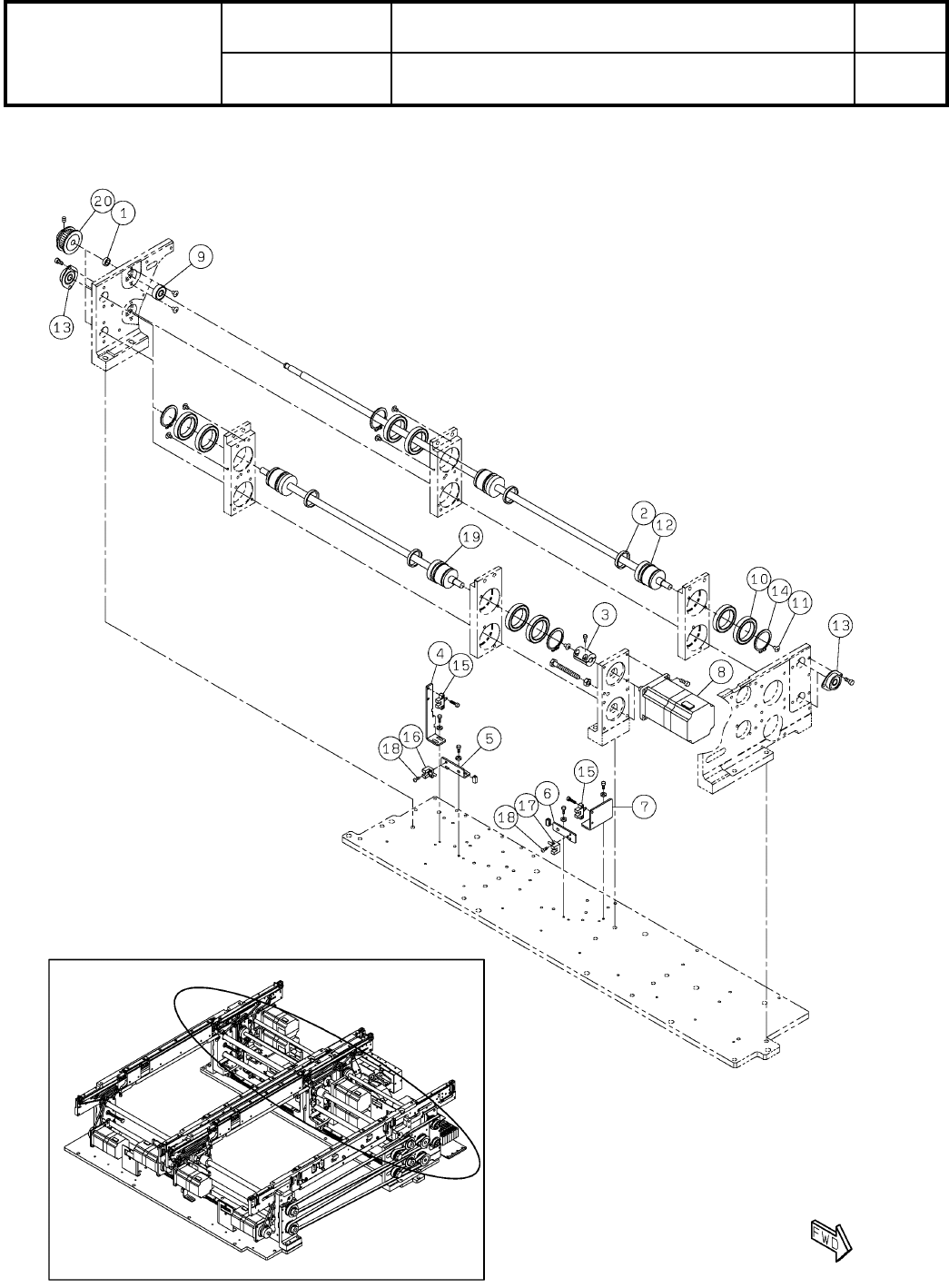

1-H PC デュアルコンベア:NPM -D2 PC Dual Convey or:NPM-D 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610154079AD セクションNo. PARTS LAYOUT Section No. - - O15 ( KN610154079AD-19-8 )
Ref
No.
Remarks R
1
Q'ty
1-G
PC デュアルコンベア:NPM-D2
PC Dual Conveyor:NPM-D2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610154079AD
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210173674AF
PLATE
1
2 N210173675AD
COLLAR
4
3 N210145515AA
PLATE
4
4 N210183167AB
PIN
2
5 KXF0CXJAA00 1017003-50010
CAP
38
6 N510057167AA C3(00008300T000)
BEARING
8
7 KXF03G0AA00 SFB38-10
BALL-SCREW
4
8 N510064637AA DK1404S-3G0+805LT(32855635K000)
LINEAR-WAY
2
9 N510064296AA 4SRS15MUUC1+736LM-II(02835938K000)
GREASE-NIPPLE
4
10 KXF07C6AA00 A-M6F-type(M6X0.75)
PULLEY
4
11 N510030782AA R101-N610058297AAS-F-PK
O14
--
( KN610154079AD-19-7 )
1-H
PC デュアルコンベア:NPM-D2
PC Dual Conveyor:NPM-D2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610154079AD
セクションNo.
PARTS LAYOUT
Section No.
--
O15
( KN610154079AD-19-8 )
Ref
No.
Remarks R
1
Q'ty
1-H
PC デュアルコンベア:NPM-D2
PC Dual Conveyor:NPM-D2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610154079AD
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COLLAR
2
1 N210173707AA
RING
8
2 N210088855AA
A
COUPLING
2
3 N210139743AA
BRACKET
1
4 N210182836AA
BRACKET
1
5 N210173737AD
BRACKET
1
6 N210173738AB
BRACKET
1
7 N210173739AA
MOTOR
2
8 N510056785AB
S
DU13H713S-02
BEARING
2
9 KXF0DX0SA00 608ZZ
BEARING
16
10 KXF0AL3AA00 6806ZZ
SCREW
20
11 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
BALL-SPLINE
2
12 N510064298AA 2LT10MS+798L(12835936X000)
BEARING
4
13 KXF03FYAA00 SFB34-8
C-RING
8
14 KXF04CZAA00 STW-30
SENSOR
2
15 MTNS000233AA EE-SX950-C2J-R 0.3M
SENSOR
1
16 MTNS000238AA EE-SX951-C2J-R 0.3M
SENSOR
1
17 MTNS000237AA EE-SX951-C2J-R 0.2M
BOLT
4
18 N510017514AA
SSS 003 Hexagon socket button head screw M3X8-10.9 A2J (Trivalent)
BALL-SPLINE
2
19 N510064299AA 2LT10MS+416L(12835937X000)
PULLEY
2
20 N510068263AA R101-N510068263AAS-F-PK
O16
--
( KN610154079AD-19-8 )
