D3Parts List__N7202A043B - 第414页

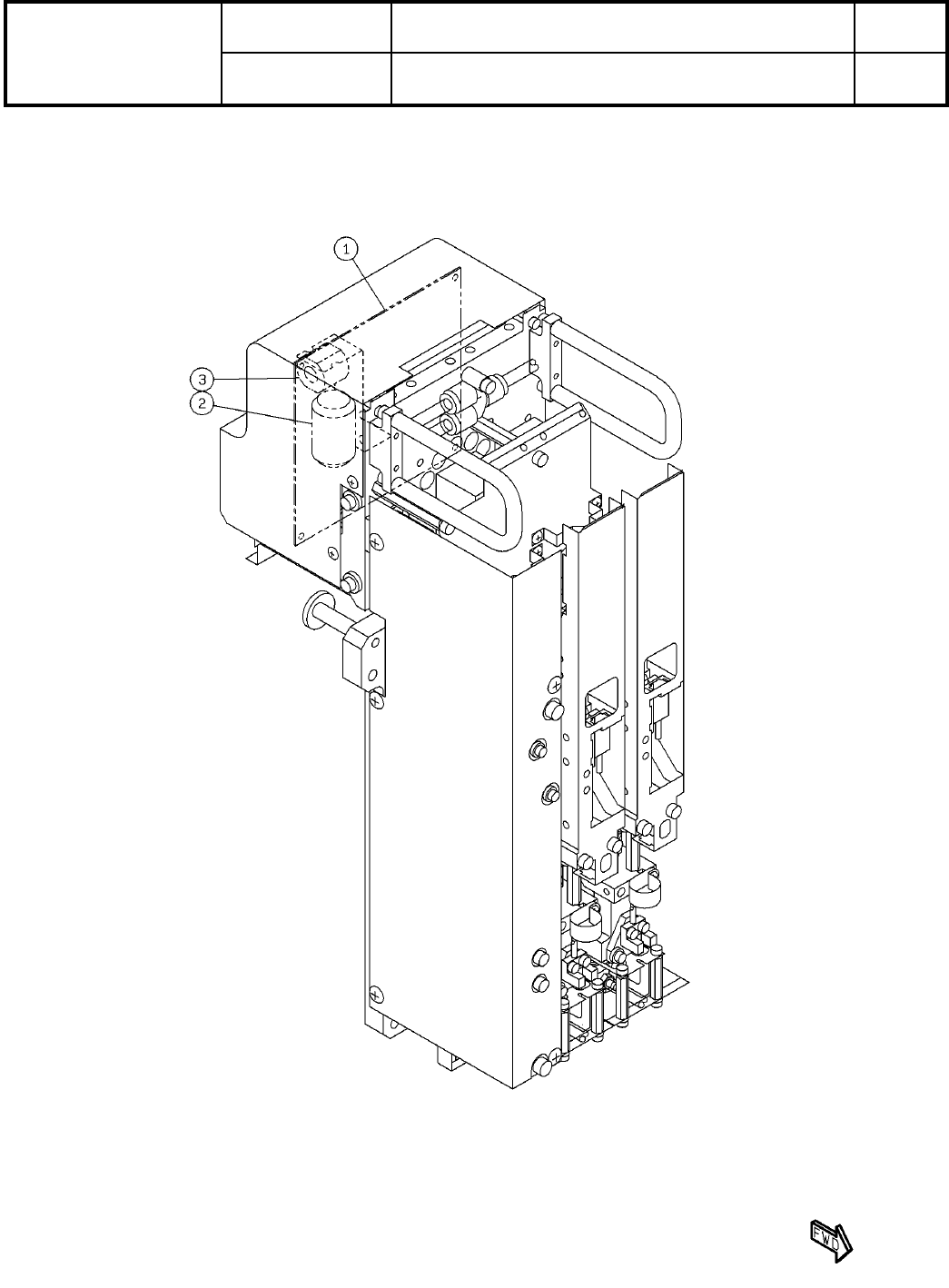

61 2ノズルヘッド制御:NPM 2 NOZZLE HEAD (H):NPM パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610066313AA セクションNo. PARTS LAYOUT Section No. - - O221 ( KN610066313AA-19 )
Ref
No.
Remarks R
1
Q'ty
60-D
2ノズルヘッド:NPM
2 NOZZLE HEAD:NPM
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610157743AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
POST
6
1 KXFB0AU3A00
BRACKET
2
2 N210122618AB
PLATE
2
3 N210082178AA
STOPPER
4
4 N210016069AA
PLATE
2
5 MTPB009700AA
DOG
2
6 N210122619AA
REFLECTOR
1
7 N610066208AA
REFLECTOR
1
8 N610066209AA
SPACER
6
9 N510019911AA CB-302E
SPRING
4
10 KXF0E07FA00 SP(Drawing available KXF0E07FA00)
SCREW
2
11 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
SPACER
8
12 N510026809AA ASB-325E
CLIP
2
13 KXF08EUAA00 NK-4N
SPACER
2
14 N510017047AA ASB-3100E
BOLT
2
15 N510017312AA
Hexagon socket head cap screw M3X15-10.9 A2J (Trivalent)
BOLT
8
16 N510017338AA
Hexagon socket head cap screw M3X6-10.9 A2S (Trivalent)
WASHER
8
17 N510033304AA
Small round-plain washer 3 10H A2S (Trivalent)
SENSOR
2
18 MTNS000432AA PFMV530F-1-N-X518C
SENSOR
2
19 MTKP005547AA
ELEMENT
10
20 N510059196AA ZS-36-A-X264
O-RING
10
21 N510059865AA ZS-36-A-X271
CAP
1
22 N510067900AA ZS-36-A-X314
COLLAR
8
23 N210198705AB
BRACKET
2
24 MTPB009743AA
BRACKET
2
25 N210198656AC
BEARING
4
26 KXF0C8ZAA00 683ZZ
O220
--
( KN610157743AA-18-4 )
61
2ノズルヘッド制御:NPM
2 NOZZLE HEAD (H):NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610066313AA
セクションNo.
PARTS LAYOUT
Section No.
--
O221
( KN610066313AA-19 )
Ref
No.
Remarks R
1
Q'ty
61
2ノズルヘッド制御:NPM
2 NOZZLE HEAD (H):NPM
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610066313AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
Two nozzle head THE axis control board
1
1 N610063474AB
S
Two nozzle head THE axis control board
FILTER
1
2 J0KA00000083
S
ZCAT2436-1330A
NOISE-FILTER
1
3 N510056363AA
S
E04SR200917
O222
--
( KN610066313AA-19 )
