D3Parts List__N7202A043B - 第586页
120 フィーダセッ トジグ Feeder Set Jig パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610102613AA セクションNo. PARTS LAYOUT Section No. - - O393 ( KN610102613AA-06 )
Ref
No.
Remarks R
1
Q'ty
119
NPM:サポートステーション(制御)
NPM:Support Station(H)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610099162AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
NPM:Support Station Box
1
1 N610077138AB
S
PCB
1
2 N610102501AA
S
SS communication relay board: Support station
POWER-SUPPLY
1
3 N510009879AA
S
PBA300F-24
CIRCUIT-PROTECTOR
1
4 MTNC000466AA
S
CP30FI-1P010
CIRCUIT-PROTECTOR
1
5 N510047314AA
S
NH1L-2100S-3AA5C-TK2539
CONVERTER
1
6 N510052544AA RP-COM(FIT)H-C1
SURGE-KILLER
1
7 N510063808AA
S
LV275DI-Q4
NOISE-FILTER
1
8 N510062177AA
S
FN9222R-3-06
LABEL
1
9 KXF0E05UA00
S
PC010201(Drawing available KXF0E05UA00)
NOISE-FILTER
1
10 N510044951AA
S
E04SR200932
CABLE
1
11 N610111706AB Cart cable with cover (Support ST)
CABLE
1
12 MTKC023293AA Feeder cable with cover (Support ST)
BRACKET
1
13 MTPA014477AA
SCREW
2
14 N510018259AA
Cross recessed Truss head machine screw M4X12-4.8 A2J (Trivalent)
O392
--
( KN610099162AA-09 )

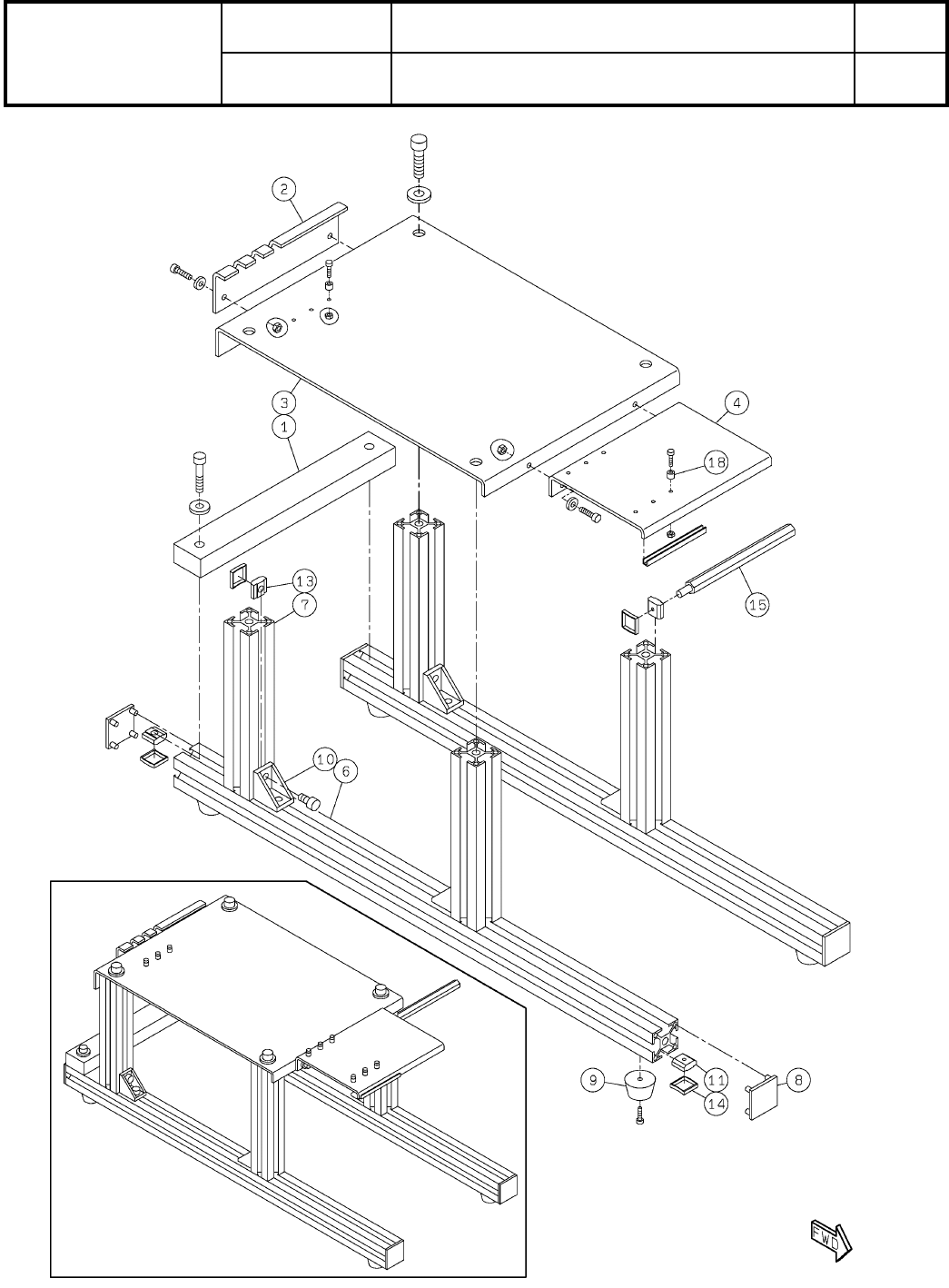

120
フィーダセットジグ
Feeder Set Jig
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610102613AA
セクションNo.
PARTS LAYOUT
Section No.
--
O393
( KN610102613AA-06 )
Ref
No.
Remarks R
1
Q'ty
120
フィーダセットジグ
Feeder Set Jig
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610102613AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BAR
1
1 N210126296AA
STOPPER
1
2 N210122898AB
BRACKET
1
3 N210126232AA
BRACKET
1
4 N210126233AA
FRAME
2
6 N510052903AA SFF-304 L=570
FRAME
4
7 N510055107AA SFF-304 L=170 TL
CAP
4
8 N510057816AA SFA-033G
RUBBER-LEG
4
9 N510034679AB C-30-RK-26-EP-UL-Black
BRACKET
4
10 KXF0ATEAA00 SFJ-018
NUT
4
11 KXF0DWJ2A00 SFB-005
NUT
11
13 KXF0ATGAA00 SFB-002
CAP
15
14 KXF0ATFAA00 SFA-906
SPACER
1
15 N510049732AA BSU-6120
SPACER
9
18 KXF079JAA00 C-305
O394
--
( KN610102613AA-06 )
