D3Parts List__N7202A043B - 第59页
Ref No. Remark s R 1 Q'ty 10-A Y軸:NPM-D3 Y-Ax is:NPM-D3 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 N610160757AA Part Nam e 備 考 セク ション No . PARTS LIST Section No. R 3 SPACER 7 1 N510017074AA…

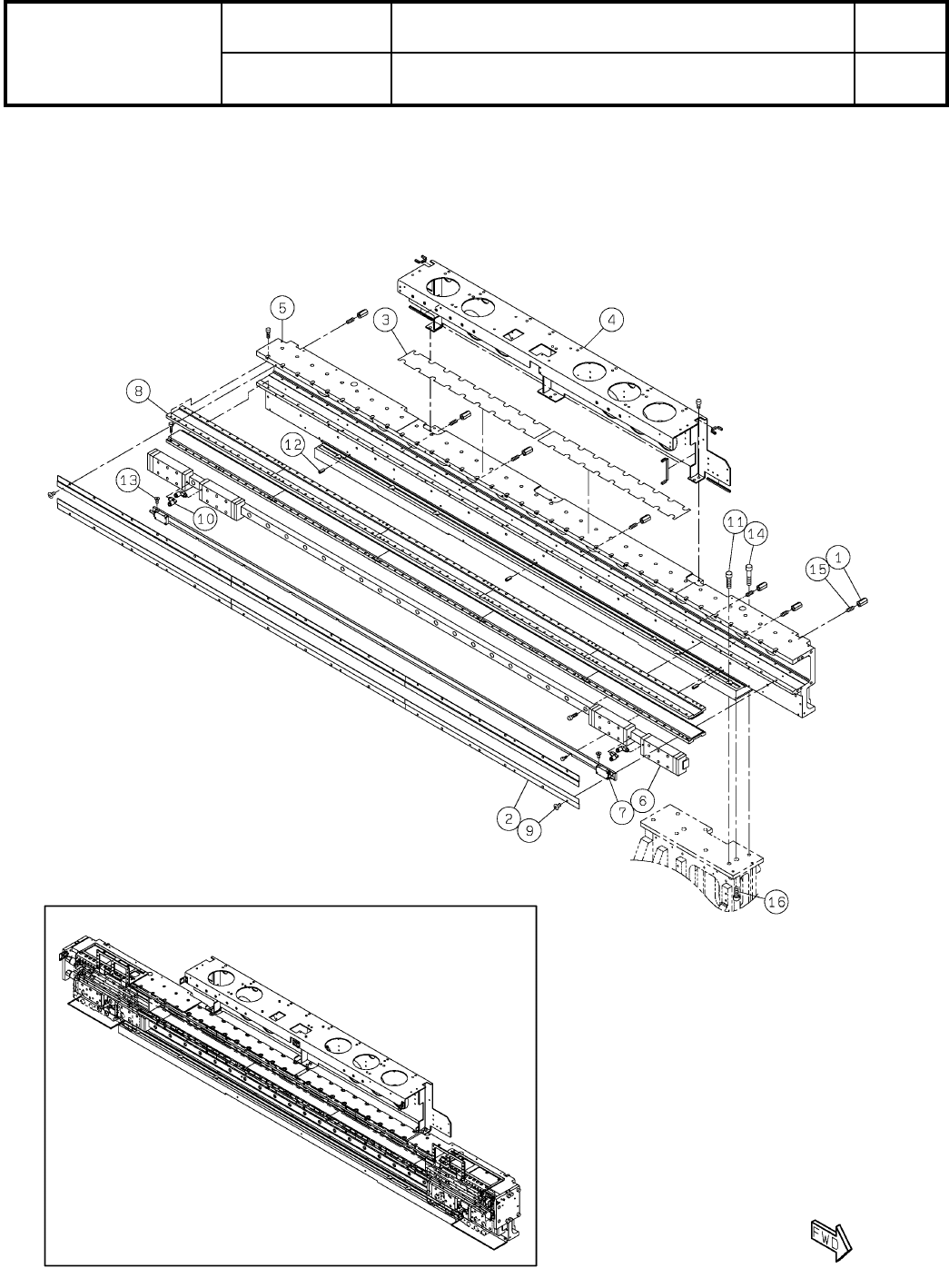

10-A
Y軸:NPM-D3
Y-Axis:NPM-D3
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610160757AA
セクションNo.
PARTS LAYOUT
Section No.
--
S39
( KN610160757AA-16-1 )
Ref
No.
Remarks R
1
Q'ty
10-A
Y軸:NPM-D3
Y-Axis:NPM-D3
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610160757AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
SPACER
7
1 N510017074AA ASF-620E
COVER
6
2 N210133007AA
SHEET
2
3 MTPA009345AA
BRACKET
1
4 N210191279AE
Y-BEAM
1
5 N610160703AE
LINEAR-WAY
1
6 N510055993AA SHS30LV4QZUUC1S+2280LH(00042206C000)
LINEAR-SCALE
1
7 N510058965AC ST778A-1900PF
MOTOR
10
8 N510067048AA
S
DS045M448B02T
SCREW
24
9 N510018282AA
Cross recessed Truss head machine screw M4X8-4.8 A2J (Trivalent)
JOINT
4
10 N510066663AA KQ2L04-M6A
BOLT
7
11 N510017191AA
Hexagon socket head cap screw M12X40-10.9 A2J (Trivalent)
PIN
3
12 N510006098AA 1017003-40010
BOLT
4
13 N510017612AA
Hexagon socket Flat head bolt M3X6-10.9 A2J (Trivalent)
BOLT
7
14 N510017197AA
Hexagon socket head cap screw M12X55-10.9 A2J (Trivalent)
SCREW
7
15 N510018451AA
Hexagon socket set screw Flat point M6X16-45H A2J (Trivalent)
BOLT
5
16 N510017189AA
Hexagon socket head cap screw M12X30-10.9 A2J (Trivalent)
S40
--
( KN610160757AA-16-1 )
10-B
Y軸:NPM-D3
Y-Axis:NPM-D3
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610160757AA
セクションNo.
PARTS LAYOUT
Section No.
--
S41
( KN610160757AA-16-2 )
