D3Parts List__N7202A043B - 第62页

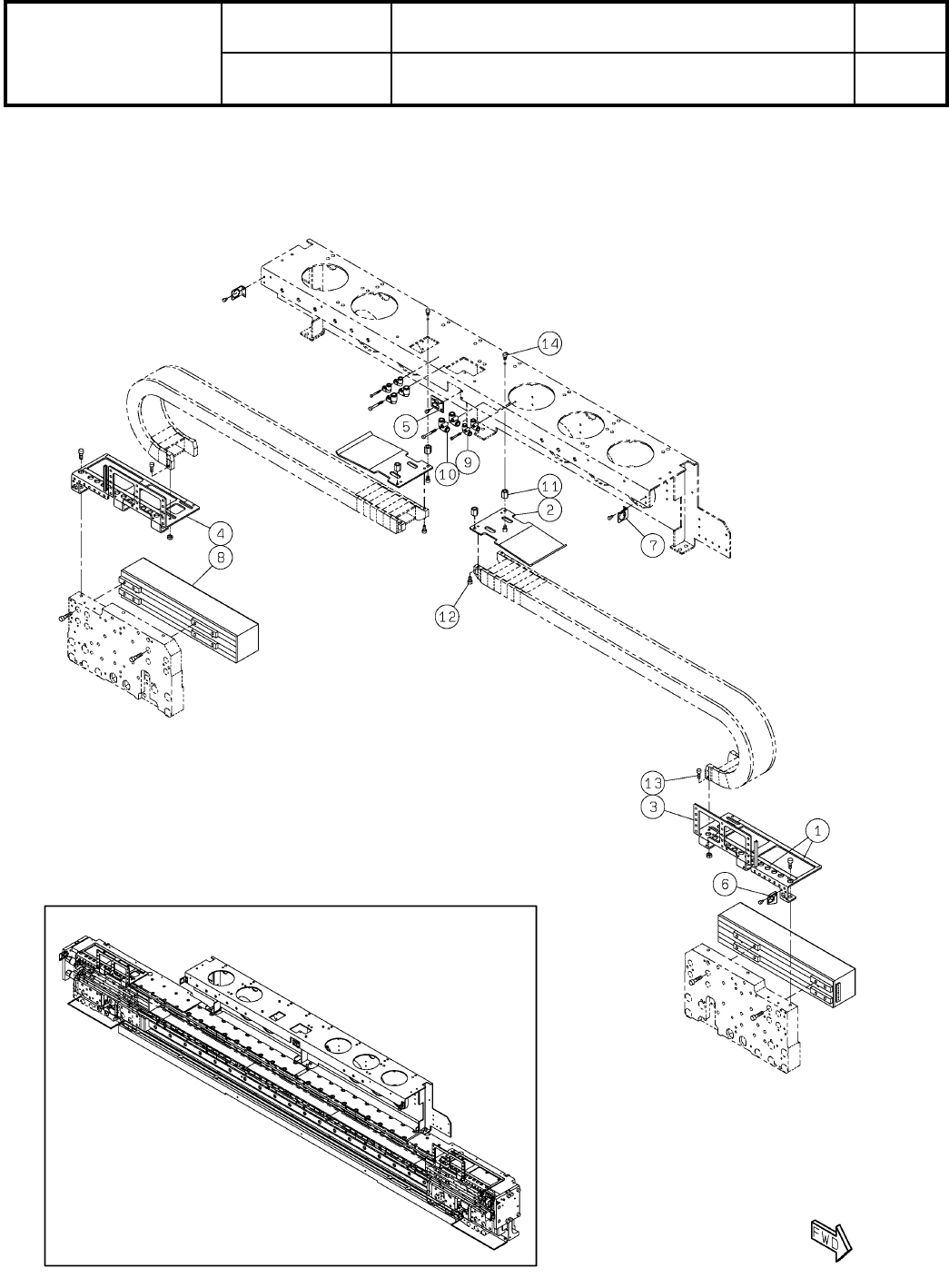

10-C Y軸:NPM-D3 Y-Ax is:NPM-D3 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 N610160757AA セクションNo. PARTS LAYOUT Section No. - - S43 ( KN610160757AA-16-3 )
Ref
No.
Remarks R
1
Q'ty
10-B
Y軸:NPM-D3
Y-Axis:NPM-D3
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610160757AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
2
1 N210191277AA
STOPPER
4
2 N210198064AA
POST
4
3 N210141785AA
PIECE
8
4 N210109439AA
BRACKET
2
5 N210189822AB
BRACKET
2
6 N210105536AA
WASHER
4
7 N510027223AA
Round finish plain washer (JIS B 1256:1978) 12 10H A2J (Trivalent)
SCREW
4
8 N510056624AA
Hexagon socket set screw Flat point M12X60-45H A2J (Trivalent)
SCREW
8
9 XXE6D6FT
Hexagon socket set screw Cup point M6X6-45H SOB
BOLT
8
10 MTNK000537AA
Hexagon socket head cap screw M8X25-10.9 A2J (Trivalent) (MEC proces
SPRING-PIN
4
11 N510029211AA 1017003-60016
S42
--
( KN610160757AA-16-2 )
10-C
Y軸:NPM-D3
Y-Axis:NPM-D3
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610160757AA
セクションNo.
PARTS LAYOUT
Section No.
--
S43
( KN610160757AA-16-3 )
Ref
No.
Remarks R
1
Q'ty
10-C
Y軸:NPM-D3
Y-Axis:NPM-D3
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610160757AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
SHEET
4
1 N210133006AB
GUIDE
2
2 N210197917AA
BRACKET
1
3 N210190057AB
BRACKET
1
4 N210190058AC
PLATE
1
5 N210135245AA
BRACKET
1
6 N210194485AB
BRACKET
2
7 KXFB0323A00
MOTOR
2
8 N510066113AA
S
DD4045C4A1AA40H
JOINT
4
9 N510066607AA KQ2L06-00A
JOINT
4
10 N510066609AA KQ2L08-00A
SPACER
4
11 N510035652AA ASF-510E
BOLT
4
12 MTNK000560AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)(MEC process:T
BOLT
4
13 MTNK000559AA
Hexagon socket head cap screw M4X12-10.9 A2J (Trivalent)(MEC process:
BOLT
8
14 MTNK000311AA
Hexagon socket head cap screw M5X8-10.9 A2J (Trivalent)(MEC process)
S44
--
( KN610160757AA-16-3 )
