KE-3020_KE-3020R-Rev05 - 第145页

- - REF.NO NOTE PARTNO DESCRIP TION Qty 1 #01 400-94882 CONVEYORE XTENSION150ASM 1 2 #02 400-94883 CONVEYORE XTENSION250ASM 1 3 #01 400-11053 RA ILPLATEF(150) (1) 4 #02 400-11060 RA ILPLATEF(…

100%1 / 206
- -
69.CONVEYOREXTENTIONCOMPONENTS
3 4
5 6
1 3 1 4
1 5 1 6
7 8
9 1 0
1 1 1 2
1 1 1 2
1 7 1 8
1 7 1 8
1 9
1 5 1 6
1 9
2 0
2 0
2 1 2 2
2 3 2 4
2 1 2 2
2 3 2 4
2 5
1 2
- -

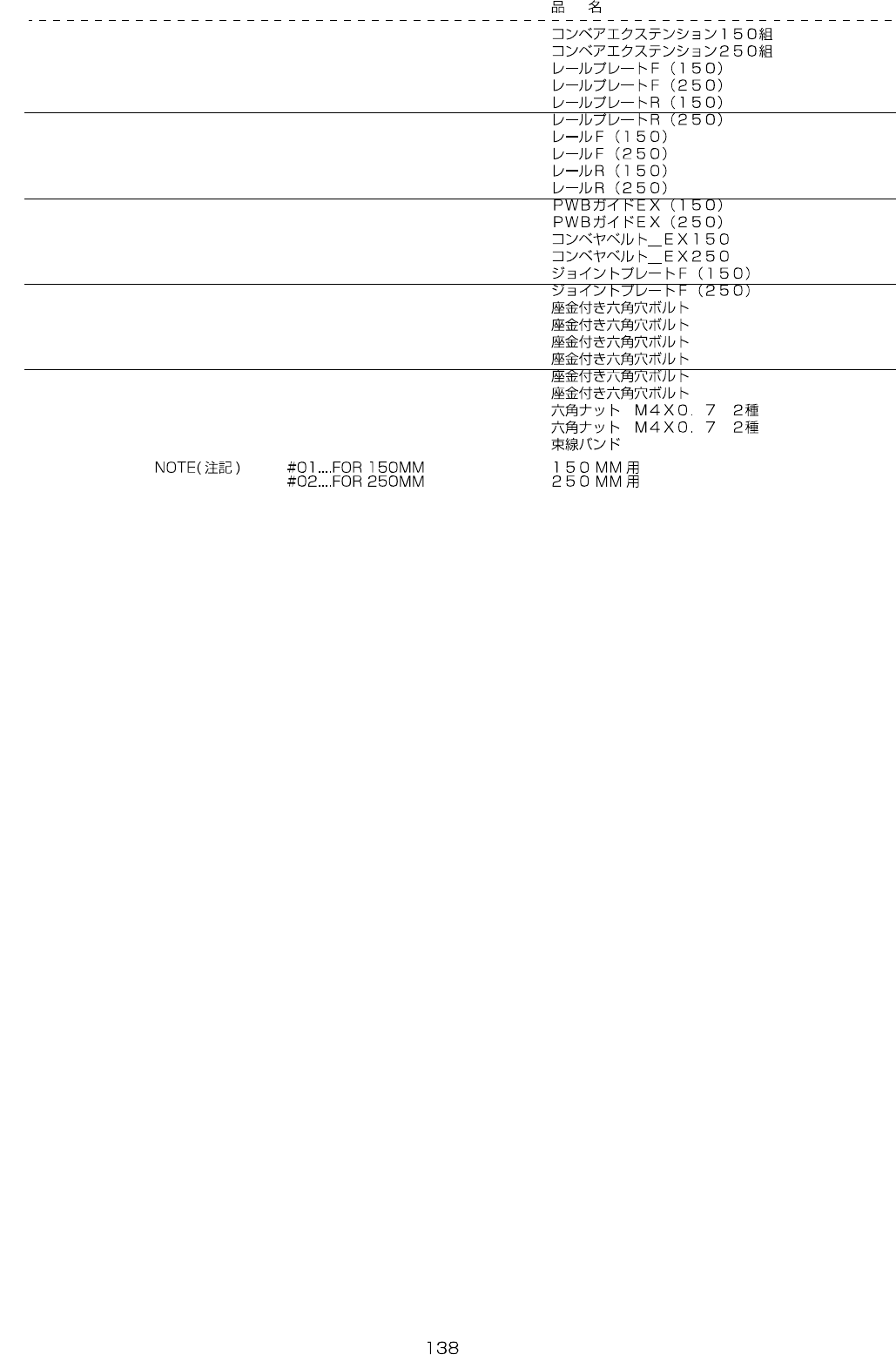

REF.NO NOTE PARTNO DESCRIPTION Qty
1
#01
400-94882 CONVEYOREXTENSION150ASM 1
2
#02
400-94883 CONVEYOREXTENSION250ASM 1
3
#01
400-11053 RAILPLATEF(150) (1)
4
#02
400-11060 RAILPLATEF(250) (1)
5
#01
400-11054 RAILPLATER(150) (1)
6
#02
400-11061 RAILPLATER(250) (1)
7
#01
400-11055 RAILF(150) (1)
8
#02
400-11062 RAILF(250) (1)
9
#01
400-11056 RAILR(150) (1)
10
#02
400-11063 RAILR(250) (1)
11
#01
400-11057 PWBGUIDEEX(150) (2)
12
#02
400-11064 PWBGUIDEEX(250) (2)
13
#01
400-94541 CONVEYOR_BELT_EX150 (2)
14
#02
400-94542 CONVEYOR_BELT_EX250 (2)
15
#01
400-11072 JOINTPLATEF(150) (2)
16
#02
400-11066 JOINTPLATEF(250) (2)
17
#01
SL-6031092-TN SCREW (6)
18
#02
SL-6031092-TN SCREW (8)
19 SL-6031092-TN SCREW (4)
20 SL-6041292-TN SCREW (6)
21
#01
SL-6041092-TN SCREW (8)
22
#02
SL-6041092-TN SCREW (12)
23
#01
NM-6040002-SN NUTM4 (8)
24
#02
NM-6040002-SN NUTM4 (12)
25 HX-0044000-00 CABLEBAND (5)
- -

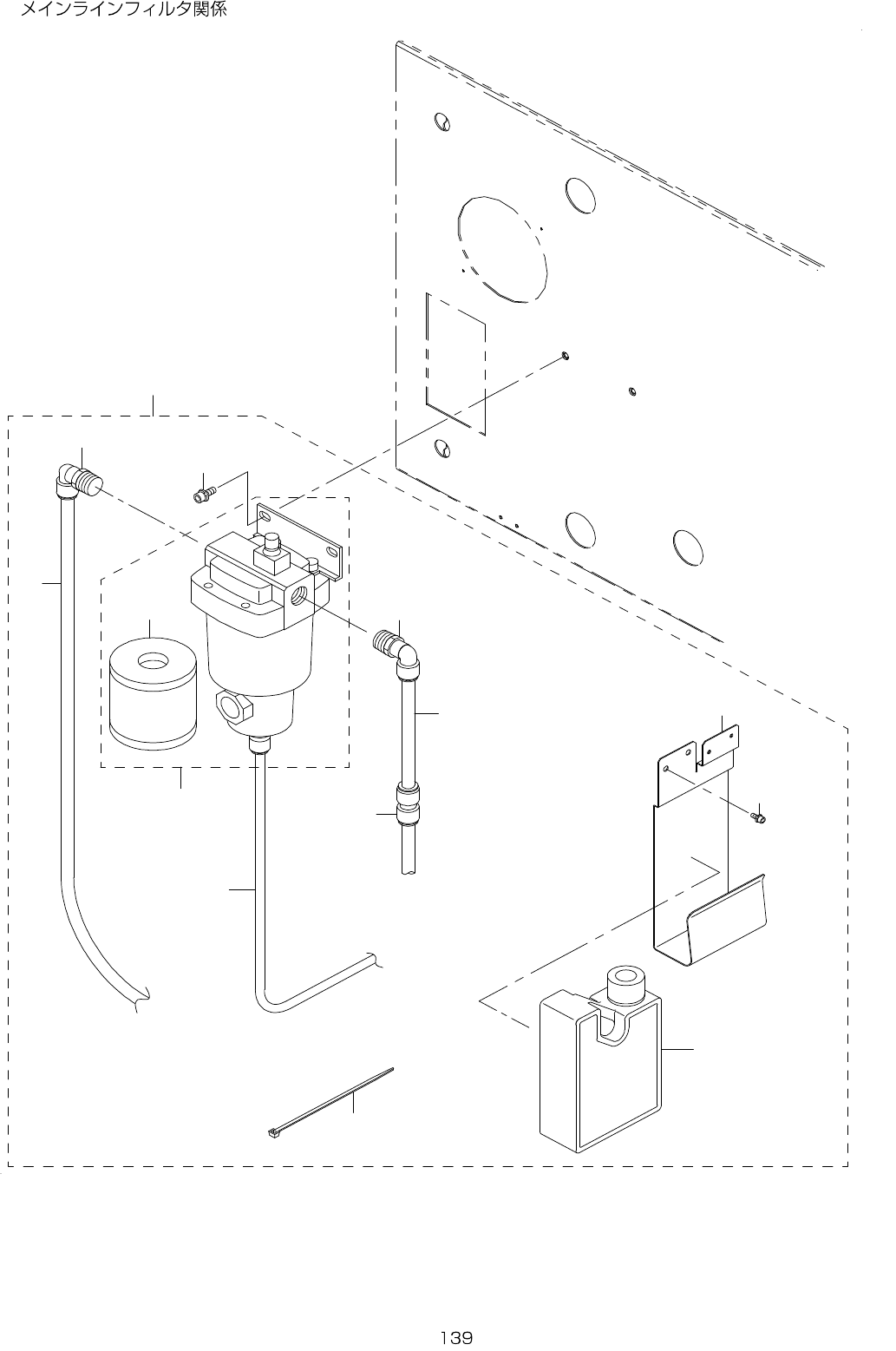

70.MAINLINEFILTERCOMPONENTS
1 0
7
6
4
8
9
1 2
3
2
5
1 0
1 1
1 3
1
