- - 87. M/EREPLAC INGOVERALLCHANGE RTRUCKCOMP ONENTS(1) 1 6 1 5 1 7 1 3 1 4 3 2 0 2 0 1 7 1 9 1 9 4 5 5 5 5 6 6 7 7 8 8 9 9 1 0 1 0 1 1 1 1 1 2 1 2 2 1 2 2 2 1 2 2 2 3 2 4 2 7 2 7 2 6 2 6 2 5 2 5 2 8 2 2 2 8 2 9…

100%1 / 206
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-94895 TROLLEY_SAFTY_COVER 1
2 400-99021 TROLLEY_SAFTY_COVER_R (1)
3 400-99020 TROLLEY_SAFTY_COVER_L (1)
4 400-94724 TOROLLEY_SHAFT_40 (2)
5 SL-6051092-TN BOLT (2)
6 400-94723 TOROLLEY_COV_BR (2)
7 SL-6061092-TN SCREW (4)
8 SM-3040652-TN SCREWM4L=6 (2)
9 CM-3002000-03 ATTENTIONLABEL (2)
10 400-94896 TOROLLEY_TAPE_GUIDE_ASM 1
11 400-94527 TAPE_GUIDE_A (1)
12 400-98911 TAPE_GUIDE_B (1)
13 SL-4030891-SC SCREWM3X8 (2)
14 SL-4040891-SC SCREWM4L=8 (2)
15 400-94529 TAPE_GUIDE_INNER (1)
16 400-94530 GUIDE_SPACER (2)
17 400-98072 SLIDE_WASHER (4)
18 WP-0451016-SP WASHER4.5X20X1 (2)
19 NM-6040001-SC NUTM4X0.7TYPE1 (2)
20 400-94926 SPRING_5.99N (2)
21 400-94879 BURASH (1)
22 WP-0451016-SP WASHER4.5X20X1 (4)
23 SL-6040642-TN BOLT (4)
24 400-93982 BASE_GUIDE_BR_A (1)
25 400-93983 BASE_GUIDE_BR_B (1)
26 400-94965 BASE_GUIDE_BR_C (2)
27 SL-6061292-TN SCREW (18)
28 400-98973 PLATE (12)
29 400-94538 SPACER (24)
30 SL-6030892-TN SCREWM3L=8 (24)
31 WP-0431005-SP PLAINWASHER (24)
32 400-94891 SPRING_0.69N (12)
33 HX-0009600-00 EDGEBUSHING (0.8)
34 400-93579 TAPE_GUIDE_BR 1
35 400-93580 TAPE_GUIDE_SD 6
36 SM-1030601-SC SCREWM3L=6 6
37 HX-0029400-00 FIXEDBASE 3
38 SM-4040601-SC SCREWM4X0.7L=6 3
39 EA-9500B02-00 CABLEBAND150 3
40
#01
400-94878 TRASHBOXHOLDERASM 1
41 400-94848 TRASH_BOX_FLAME (1)
42 SL-6040892-TN BOLT (4)
43 400-94851 SUB_CASTER_BR (2)
44 SM-3040652-TN SCREWM4L=6 (4)
45 400-94860 TH_CASTER (2)
46 SM-3040652-TN SCREWM4L=6 (8)
47 400-94861 SLIDE_BOLT 2
48 SL-4030691-SC SCREWM3L=6 8
49 400-94855 LOCK_BR 2
50 SL-4040891-SC SCREWM4L=8 4
51 400-94856 TH_LOCK_BR 2
52 SM-3030552-TN SCREWM3L=5 4
53 WP-0320501-SC WASHERM3 4
54
#01
400-94857 CUTTER_PUSHER 1
55
#01
SL-6040892-TN BOLT 2
- -

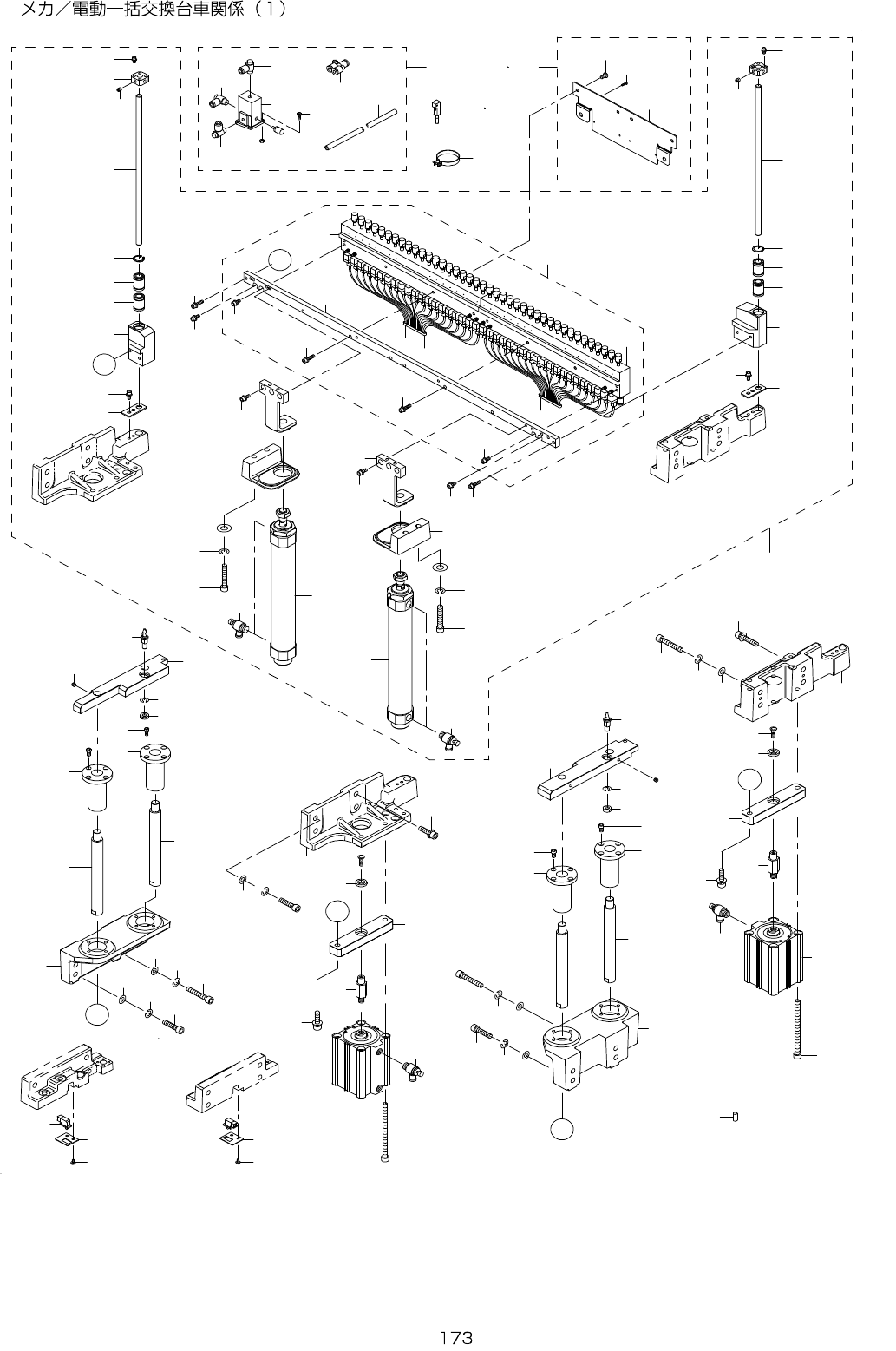

87.M/EREPLACINGOVERALLCHANGERTRUCKCOMPONENTS(1)
1 6
1 5
1 7
1 3
1 4
3
2 0
2 0
1 7
1 9
1 9
4
5
5
5
5
6
6
7
7
8
8
9
9
1 0
1 0
1 1
1 1
1 2
1 2
2 1
2 2
2 1
2 2
2 3
2 4
2 7
2 7
2 6
2 6
2 5
2 5
2 8
2
2
2 8
2 9 3 0
3 1
3 4
3 5
3 6
4 4
3 8
3 9
3 9
3 9
4 0
4 1
4 2
4 3
5 0
5 1
5 5
6 1
4 7
5 7
5 6
5 2
4 8
4 9
4 8
4 9
5 8
5 4
7 2
7 3
5 9
6 0
6 3
6 4
6 5
6 6
7 1
6 8
7 4
6 7
5 3
7 5
7 6
5 3
7 7
7 0
8 0
7 9
8 5
8 2
8 3
8 4
8 3
8 4
8 1
8 5
8 6
4 5
9 1
8 7
8 8
9 1
4 5
4 5
9 1
A
9 0
9 0
8 9
4 6
4 6
4 6
4 6
6 2
6 2
7 8
7 8
6 9
6 9
A
B
B
6 5
6 4
C
C
3 7 3 2 3 3
8 9
9 1
4 5
1
1 8
1 8
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-93830 DRIVECYLINDERLIFTUNIT 1
2 PC-0152030-00 SPEEDCONTROLLER (1)
3 400-93844 DCGUIDEBLOCKL (1)
4 400-93845 DCGUIDEBLOCKR (1)
5 SB-7100002-00 SLIDEBEARING (4)
6 RC-1900002-KP CRING (4)
7 400-93846 DC_GUIDE_SHAFT (2)
8 400-93848 SHAFT_CLAMPBLOCK (2)
9 SL-6041892-TN SCREWM4L=18 (8)
10 SM-8060612-TP SCREWM6L=6 (4)
11 400-93847 SHAFT_CLAMP_BR (2)
12 SL-6051292-TN BOLT (4)
13 400-93831 DRIVECYLINDERUNIT (1)
14 400-93843 DRIVER_SUPPORT (1)
15 400-00575 DRIVECYLINDERL (1)
16 400-00576 DRIVECYLINDERR (1)
17 SL-6051292-TN BOLT (2)
18 SL-6052592-TN BOLT (6)
19 SL-6052092-TN SCREW (2)
20 SL-6051292-TN BOLT (2)
21 400-71364 DRV_SYL_SPT (2)
22 SL-6051492-TN BOLT (4)
23 400-71366 DRV_CYL_BR_L (1)
24 400-71367 DRV_CYL_BR_R (1)
25 SM-6085002-TN BOLT (4)
26 WS-0820002-KN SPRINGWASHERM8 (4)
27 WP-0841601-SC WASHER8.4X17.4X1.6 (4)
28 400-94348 CYLINDERCDM2B40-200 (2)
29
#01
400-92513 DRIVECYLSENSORFASM 1
30
#02
400-92514 DRIVECYLSENSORRASM 1
31 400-93834 BANDBM2-040 1
32
#01
400-94333 DC_CON_BR_F_ASM 1
33
#02
400-94334 DC_CON_BR_R_ASM 1
34 400-94335 DC_CON_BR (1)
35 SM-4051001-SC SCREWM5L=10 (2)
36 SM-4861001-SC SCREWM2.6L=10 (4)
37 400-93995 BANK_AIR_PARTS_ME 1
38 PJ-3080600-03 YUNION (4)
39 PJ-3040651-03 SWIVELELBOW (6)
40 PX-0551040-00 SILENCER(PT1/8) (2)
41 BT-0600400-EC TUBEHOSE,BLUE (15)
42 SM-6041002-TN BOLT (4)
43 NM-6040001-SC NUTM4X0.7TYPE1 (4)
44 400-94349 AIR_OPE_VALVE (2)
45 WP-0841601-SC WASHER8.4X17.4X1.6 8
46 400-93838 LIFTER_SHAFT 4
47 400-71360 BANK_SYL_SPT_L 1
48 SB-8200003-00 BEARING 2
49 SM-6051002-TN BOLT 8
50 PA-6307503-00 AIRCYLINDER 1
51 PC-0152030-00 SPEEDCONTROLLER 2
52 400-93854 CYLINDER_SCREW_M8_L=125 4
53 SL-6083092-TN SCREW 4
54 400-93836 BANK_LIFTER_L 1
55 400-00589 LIFTERCYLINDERSHAFT 1
56 E2622-729-000 LIFTERTHRUSTCOLLAR 1
57 SM-1062052-TP SCREWM6L=20 1
58 400-93839 BANK_LOCATE_PIN_B2 1
59 NM-6080003-SC NUTM8 1
60 WS-0820002-KN SPRINGWASHERM8 1
61 SM-8060552-TP SCREWM6L=5 2
62 400-93849 SENSOR_PLATE 2
63 400-71362 BANK_SYL_SPT_R 1
64 SB-8200003-00 BEARING 2
65 SM-6051002-TN BOLT 8
66 PA-6307503-00 AIRCYLINDER 1
67 PC-0152030-00 SPEEDCONTROLLER 2
68 400-93854 CYLINDER_SCREW_M8_L=125 4
69 400-92511 SWITCHD3DC-3 2
70 400-93837 BANK_LIFTER_R 1
71 400-00589 LIFTERCYLINDERSHAFT 1
72 E2622-729-000 LIFTERTHRUSTCOLLAR 1
73 SM-1062052-TP SCREWM6L=20 1
74 400-93840 BANK_LOCATE_PIN_C2 1
75 NM-6080003-SC NUTM8 1
76 WS-0820002-KN SPRINGWASHERM8 1
77 SM-8060552-TP SCREWM6L=5 2
78 SM-3040652-TN SCREWM4L=6 4
79 SL-6083092-TN SCREW 2
80 SL-6084092-TN BOLT 2
81 SM-6083502-TN SCREW 2
82 SM-6085002-TN BOLT 2
83 WS-0820002-KN SPRINGWASHERM8 4
84 WP-0841601-SC WASHER8.4X17.4X1.6 4
85 400-93835 SHAFT_BASE_BLOCK 2
86 400-71356 BANK_LIFTER_SPT_L 1
87 400-71358 BANK_LIFTER_SPT_R 1
88 PS-0500142-KP SPRINGPIN 4
89 SM-6083502-TN SCREW 4
90 SM-6085002-TN BOLT 4
91 WS-0820002-KN SPRINGWASHERM8 8
