- - 7. BASEFRAME ELECTRICAPPARATUS COMPO NENTS(3) 1 4 1 8 1 3 BK SP RL K1 K2 TF TB 2 L F RF RF 2 2 1 9 2 0 2 3 2 2 2 1 2 3 2 3 2 3 2 3 4 5 4 5 4 5 6 7 8 9 1 1 2 1 0 1 1 1 6 1 8 1 8 1 7 1 7 1 7 1 8 1 5 3 7 2 8 2 4 2…

100%1 / 206
- -
REF.NO NOTE PARTNO DESCRIPTION Qty
1 401-13739 POWERUNIT 1
2
#01
401-13740 POWERUNITEN 1
3 400-34328 MAGNETICCONTACTOR(THERMAL) (1)
4 400-94407 PSU_MAIN_BRACKET (1)
5 400-94408 PSU_SIDE_COVER (1)
6 401-22403 PSU_BRACKET_A_XL (1)
7 400-47070 PSU_BRACKET_B (1)
8 400-94411 PSU_BRACKET_C (1)
9 400-94415 PSU_F_COVER (1)
10 400-94412 RELAY_PLATE (1)
11 400-47075 DIN_RAIL (1)
12 400-00477 PSUSLIDEBAR (2)
13 HX-0002600-0A BASEPARTS (3)
14 HM-0003300-30 FANGUARD (1)
15 HA-0052400-0B CIRCUITPROTECTOR (1)
16 HA-0052400-0E CIRCUITPROTECTOR (1)
17 HA-0052500-00 CIRCUITPROTECTOR (1)
18 HA-0052700-0A CIRCUITPROTECTOR (1)
19 HA-0052700-0E CIRCUITPROTECTOR (2)
20 HA-0052700-0C CIRCUITPROTECTOR (2)
21 HA-0054200-0A CIRCUITPROTECTOR (1)
22
#01
HA-0054200-0A CIRCUITPROTECTOR (2)
23 HA-0054200-0D CIRCUITPROTECTOR (2)
24 HA-0056000-00 CIRCUITPROTECTOR (1)
25
#03
HB-0005800-10 RELAY (7)
26
#01
HB-0005800-10 RELAY (4)
27
#03
HB-0012800-0C RELAY (7)
28
#01
HB-0012800-0C RELAY (4)
29
#02
HB-0011000-00 RELAY (1)
30
#02
HB-0011000-10 RELAYCOVER (1)
31 HB-0015400-00 RELAY (2)
32 HB-0015400-10 RELAY (2)
33 HK-0696500-10 BLOCKTERMINAL (12)
34 HK-0693500-10 BLOCKTERMINAL (6)
35 HK-0696900-00 BLOCKTERMINAL (1)
36 HK-0691900-0B BLOCKTERMINAL (5)
37 HK-0696900-0A BLOCKTERMINAL (1)
38 HK-0696900-0B BLOCKTERMINAL (1)
39 HK-0696900-30 BLOCKTERMINAL (4)
40 HK-0695500-10 BLOCKTERMINAL (14)
41
#01
HK-0695500-10 BLOCKTERMINAL (17)
42 HK-0695900-00 BLOCKTERMINAL (2)
43 HK-0695900-20 BLOCKTERMINAL (5)
44 HK-0695900-0A BLOCKTERMINAL (2)
45 400-63473 DIN_RAIL (1)
46 HX-0068800-00 POWERSUPPLY (2)
47 HX-0054300-0A POWERSUPPLY24V (1)
48 HX-0057700-0A POWERSUPPLY (1)
49 KX-0000001-50 POWERSOURCE6V (1)
50
#01
HA-0052400-00 CIRCUITPROTECTOR (1)
51
#01
HX-0054200-0B POWERSOURCE24V (1)
52
#01
400-94921 SAFETYUNITASSY(EN) 1
53 HB-0015800-00 RELAY (1)
54 HA-0063000-00 MAGNETICCONTACTOR (3)
55 HA-0063200-00 MAGNETICCONTACTOR (2)
56 HB-0013900-00 RELAY (8)
57 HB-0013900-10 RELAYSOCKET (8)
58 HK-0696500-10 BLOCKTERMINAL (22)
59 HK-0692500-10 BLOCKTERMINAL (4)
60 HK-0691900-00 BLOCKTERMINAL (1)
61 HK-0691900-0B BLOCKTERMINAL (3)
62 400-00488 SLIDERAIL (1)
63 400-00529 CARRIERRAIL350 (2)
64 HK-0696900-00 BLOCKTERMINAL (1)
65 400-94695 SAFETY_UNIT_BR (1)
- -

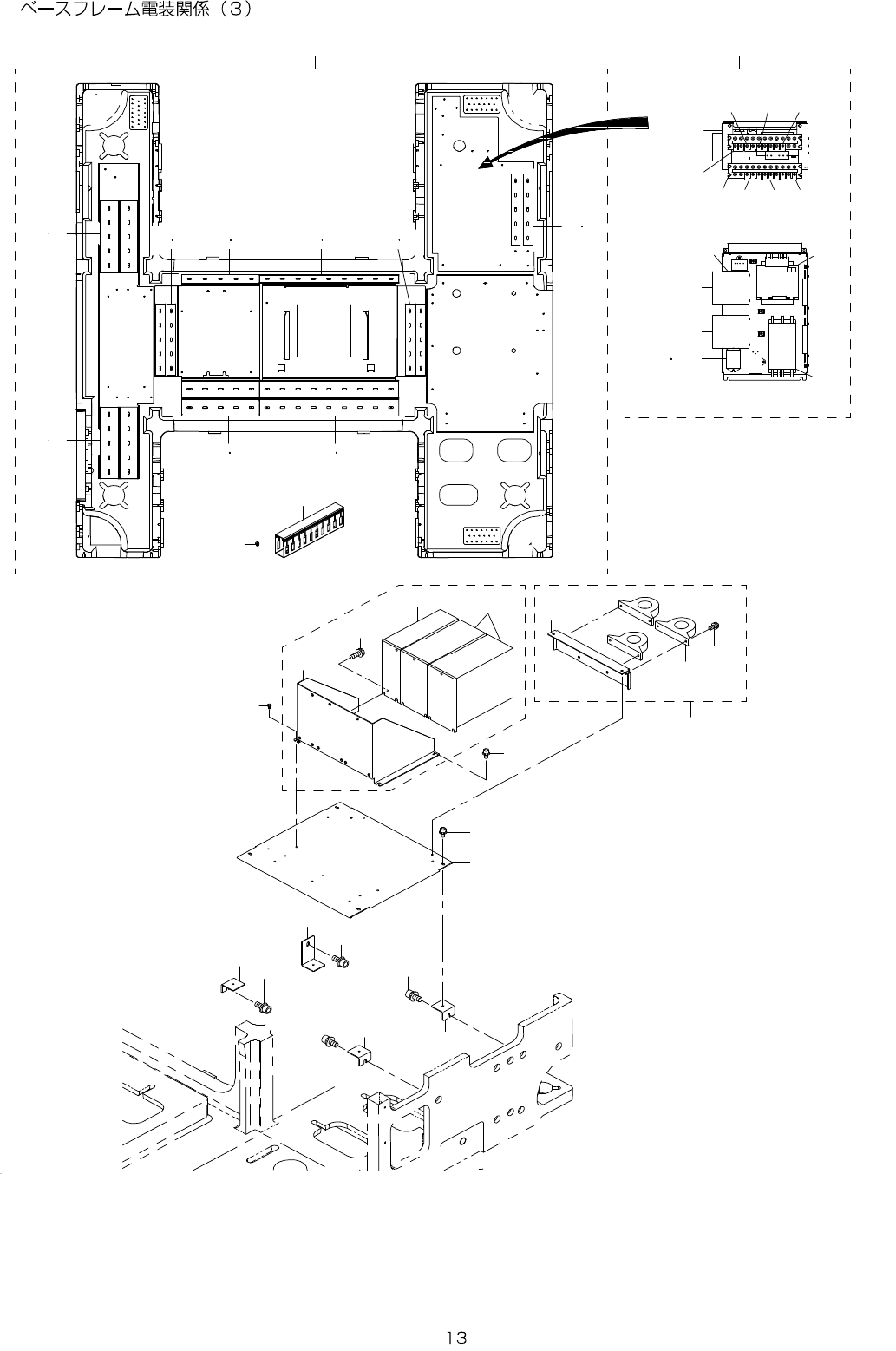

7. BASEFRAMEELECTRICAPPARATUSCOMPONENTS(3)
1 4
1 8
1 3
BK
SP
RL
K1
K2
TF
TB 2
L F
RFRF
2 2
1 9 2 0
2 3
2 2
2 1
2 32 3 2 3
2 3
4 5
4 5
4 5
6 7
8 9
1 1 2
1 0
1 1
1 6 1 8 1 8
1 7
1 7
1 7 1 8
1 5
3 7
2 8
2 4
2 6
2 6
2 6
2 4
2 5
2 6
2 7
2 4
3 2
3 1
3 3
3 4
3 5
2 9
3 0
3 6
3 8
3 9
- -

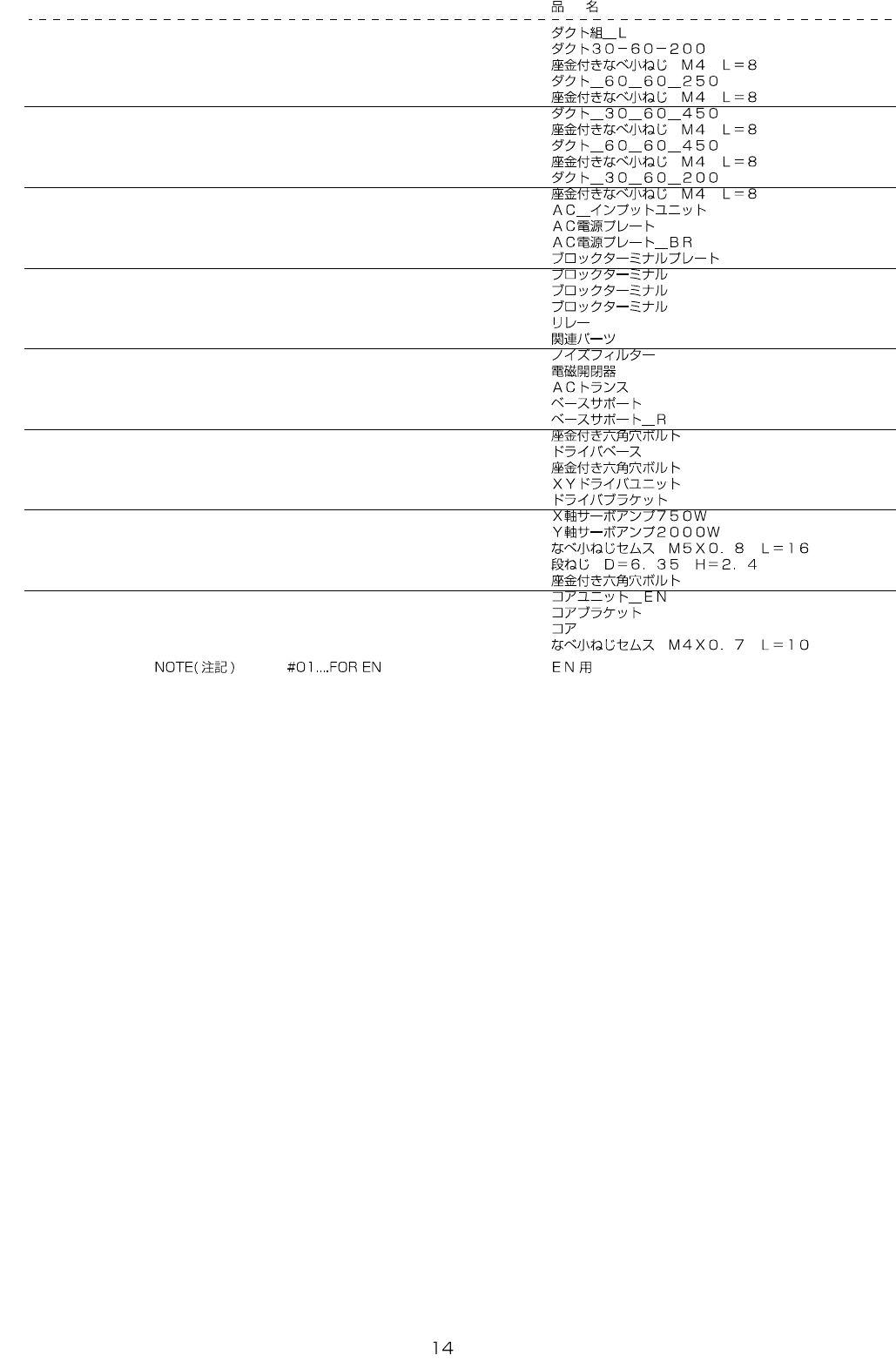

REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-94704 DUCTASSYL 1
2 400-77404 DUCT30-60-200 (7)
3 SL-4040891-SC SCREWM4L=8 (14)
4 400-94476 DUCT_60_60_250 (6)
5 SL-4040891-SC SCREWM4L=8 (12)
6 400-94478 DUCT_30_60_450 (1)
7 SL-4040891-SC SCREWM4L=8 (2)
8 400-94477 DUCT_60_60_450 (2)
9 SL-4040891-SC SCREWM4L=8 (4)
10 400-94479 DUCT_30_60_200 (1)
11 SL-4040891-SC SCREWM4L=8 (2)
12 400-94708 ACINPUTUNIT 1
13 400-94416 ACPOWERPLATE (1)
14 400-94418 AC_POWER_PLATE_BR (1)
15 400-94417 BLOCK_TERMINAL_PLATE (1)
16 HK-0699501-10 BLOCKTERMINAL (2)
17 HK-0699900-20 BLOCKTERMINAL (3)
18 HK-0699900-30 BLOCKTERMINAL (4)
19 HB-0010200-0A RELAY (1)
20 HB-0011000-10 RELAYCOVER (1)
21 HN-0023700-00 NOISEFILTER (1)
22 HA-0062900-00 MAGNETICCONTACTOR (2)
23 400-29567 ACTRANCE (1)
24 400-94471 BASE_SUPPORT 3
25 400-94472 BASE_SUPPORT_R 1
26 SL-6061492-TN BOLT 4
27 400-94393 DRIVER_BASE 1
28 SL-6040892-TN BOLT 4
29 400-94713 XYDRIVERUNIT 1
30 400-94394 DRIVER_BR (1)
31 400-44538 SERVOAMP750W (1)
32 400-44539 SERVOAMP2000W (2)
33 SL-4051691-SC SCREWM5X0.8L=16 (9)
34 SD-0640246-SP HINGESCREWD=6.35H=2.4 2
35 SL-6040892-TN BOLT 2
36
#01
400-94932 CORE_UNIT_EN 1
37 400-94697 CORE_BR (1)
38 HN-0015500-00 CORE (3)
39 SL-4041091-SC SCREWM4L=10 (6)
