KE-3020_KE-3020R-Rev05 - 第23页

- - REF.NO NOTE PARTNO DESCRIPTION  Qty 1 400-94884 BUDRIVERUNIT 1 2 #01 400-94917 BU DRIVERUNITEN 1 3 400-94350 DRIVER_UNIT _BR (1) 4 400-948 85 BUDRIVERASSY (1) 5 #01 400-94918 BU DRIVERASSY…

100%1 / 206
- -

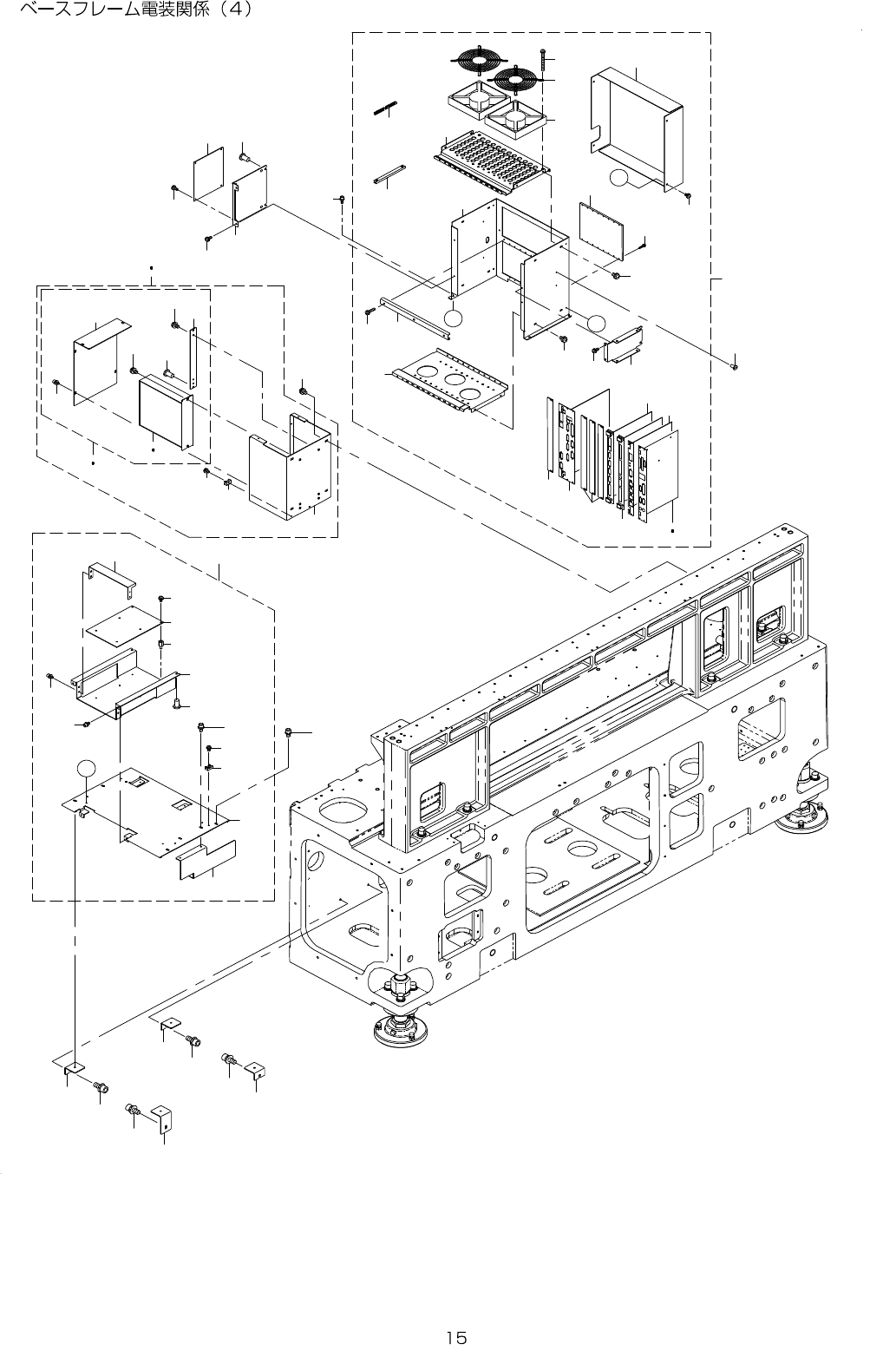

8. BASEFRAMEELECTRICAPPARATUSCOMPONENTS(4)
9
6 7
8
1 0
1 1
1 3
1 2
4 5
1 4
1 5
3
1 6
2 1
2 5
A
A
2 3
2 4
2 7
2 8
2 9
3 0
3 1
3 2
3 3
3 4
3 5
3 9
3 6 4 1
3 8
1 8
1 8
2 0
4 2
4 0
2 6
4 3
4 3
4 5
4 3
4 4
4 5
4 5
4 5
B
1 2
2 2
4 8
4 9
5 0
5 1
5 2
4 7
5 4
5 5
5 6
5 9
5 8
5 7
5 3
4 6
6 2
6 4
6 3
6 3
6 1
6 0
B
1 7
1 9
2 5
6 5
3 7
- -

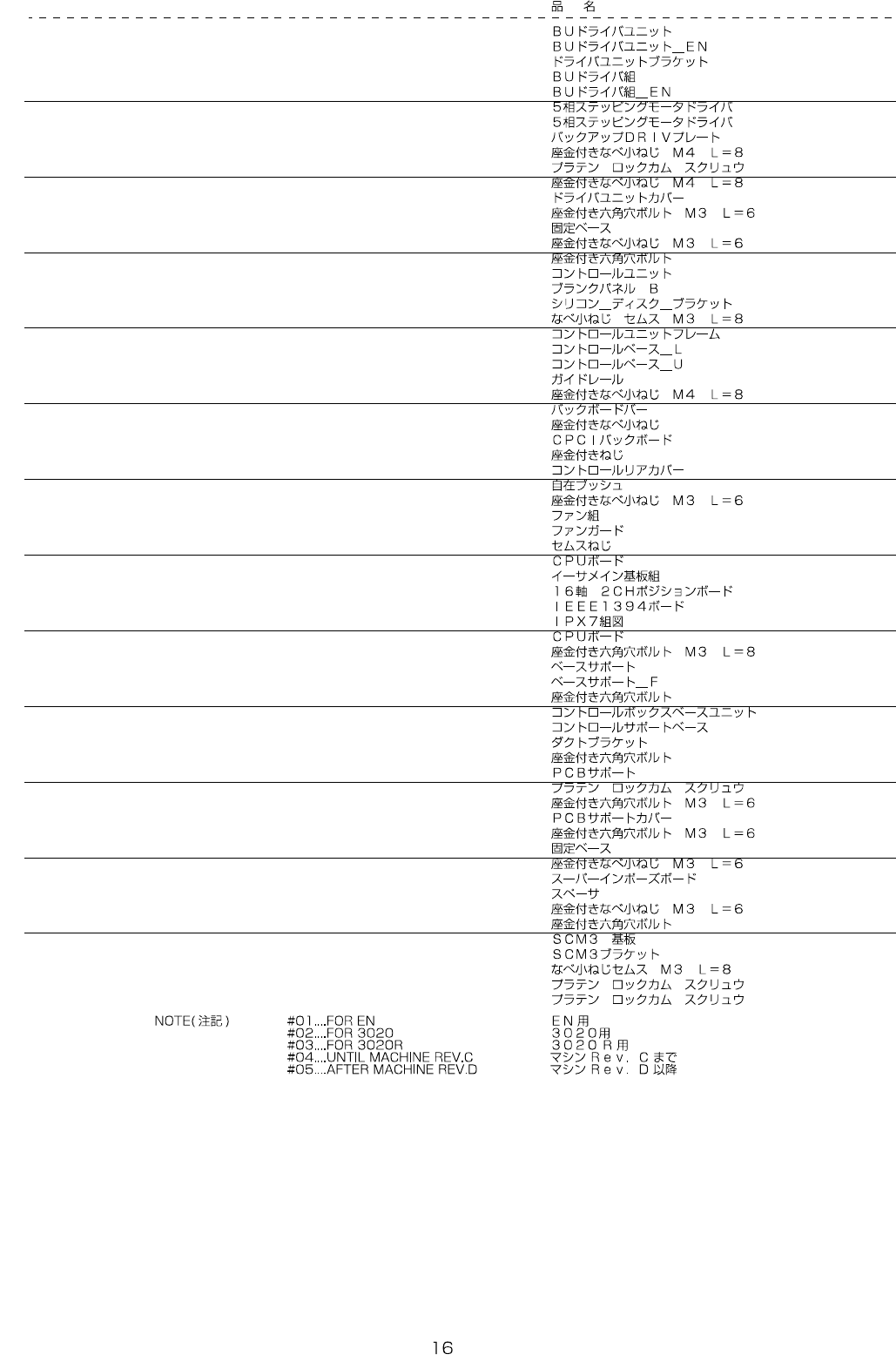

REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-94884 BUDRIVERUNIT 1
2
#01
400-94917 BUDRIVERUNITEN 1
3 400-94350 DRIVER_UNIT_BR (1)
4 400-94885 BUDRIVERASSY (1)
5
#01
400-94918 BUDRIVERASSYEN (1)
6 HX-0042000-00 5PHASESTEPDRIVER (1)
7
#01
HX-0054500-00 5PHASESTEPDRIVER (1)
8 400-00534 BACKUPDRIVPLATE (1)
9 SL-4040891-SC SCREWM4L=8 (3)
10 E1038-871-000 PLATENLOCKCAMSCREW (1)
11 SL-4040891-SC SCREWM4L=8 (2)
12 400-94351 DRIVER_UNIT_COVER (1)
13 SL-6030692-TN SCREWM3L=6 (4)
14
#02
HX-0029400-00 FIXEDBASE (1)
15
#02
SL-4030691-SC SCREWM3L=6 (1)
16 SL-6040892-TN BOLT 4
17 400-94715 CTRLUNIT 1
18 400-32319 BLANKPANELB (4)
19 400-94403 SILICON_DISK_BR (1)
20 SL-4030891-SC SCREWM3X8 (2)
21 400-94400 CTRL_UNIT_FRAME (1)
22 400-94398 CTRL_BASE_L (1)
23 400-94397 CTRL_BASE_U (1)
24 HX-0002600-00 GUIDERAIL (10)
25 SL-4040891-SC SCREWM4L=8 (8)
26 400-94396 BACK_BORD_BAR (1)
27 SL-4031491-SC SCREWM3X14 (3)
28 400-48002 CPCIBACKBOARD (1)
29 SL-4851091-SC SCREW (26)
30 400-94399 CTRL_REAR_COVER (1)
31 HX-0022300-00 ADJUSTABLEBUSH (0.2)
32 SL-4030691-SC SCREWM3L=6 (4)
33 400-92440 BASICFANASM (2)
34 HM-0003300-30 FANGUARD (2)
35 SL-4033591-SC SCREWM3X35 (4)
36
#04
400-44475 CPUBOARD (1)
37 401-49647 ETHER-MAINPCBASM (1)
38 400-44540 16AXIS2CHSERVOCONTROLLER (1)
39 400-48003 IEEE1394BOARD (1)
40 400-71300 IPX7ASM (1)
41
#05
401-13723 CPUBOARD (1)
42 SL-6030892-TN SCREWM3L=8 2
43 400-94471 BASE_SUPPORT 3
44 400-94470 BASE_SUPPORT_F 1
45 SL-6061492-TN BOLT 4
46 400-94709 CTRLBOXBASEUNIT 1
47 400-94395 CTRL_SUPPORT_BASE (1)
48 400-94406 DUCT_BR (1)
49 SL-6040892-TN BOLT (2)
50 400-94404 PCB_SUPPORT (1)
51 E1038-871-000 PLATENLOCKCAMSCREW (2)
52 SL-6030692-TN SCREWM3L=6 (2)
53 400-94405 PCB_SUPPORT_COVER (1)
54 SL-6030692-TN SCREWM3L=6 (4)
55 HX-0029400-00 FIXEDBASE (4)
56 SL-4030691-SC SCREWM3L=6 (4)
57 400-48082 SUPERINPAUSEBOARD (1)
58 HX-0035400-0N SPACER (6)
59 SL-4030691-SC SCREWM3L=6 (6)
60 SL-6040892-TN BOLT 4
61
#03
400-92460 SCM3PCB 1
62
#03
400-94402 SCM3_BR 1
63
#03
SL-4030891-SC SCREWM3X8 6
64
#03
E1038-871-000 PLATENLOCKCAMSCREW 2
65 E1038-871-000 PLATENLOCKCAMSCREW 2
- -

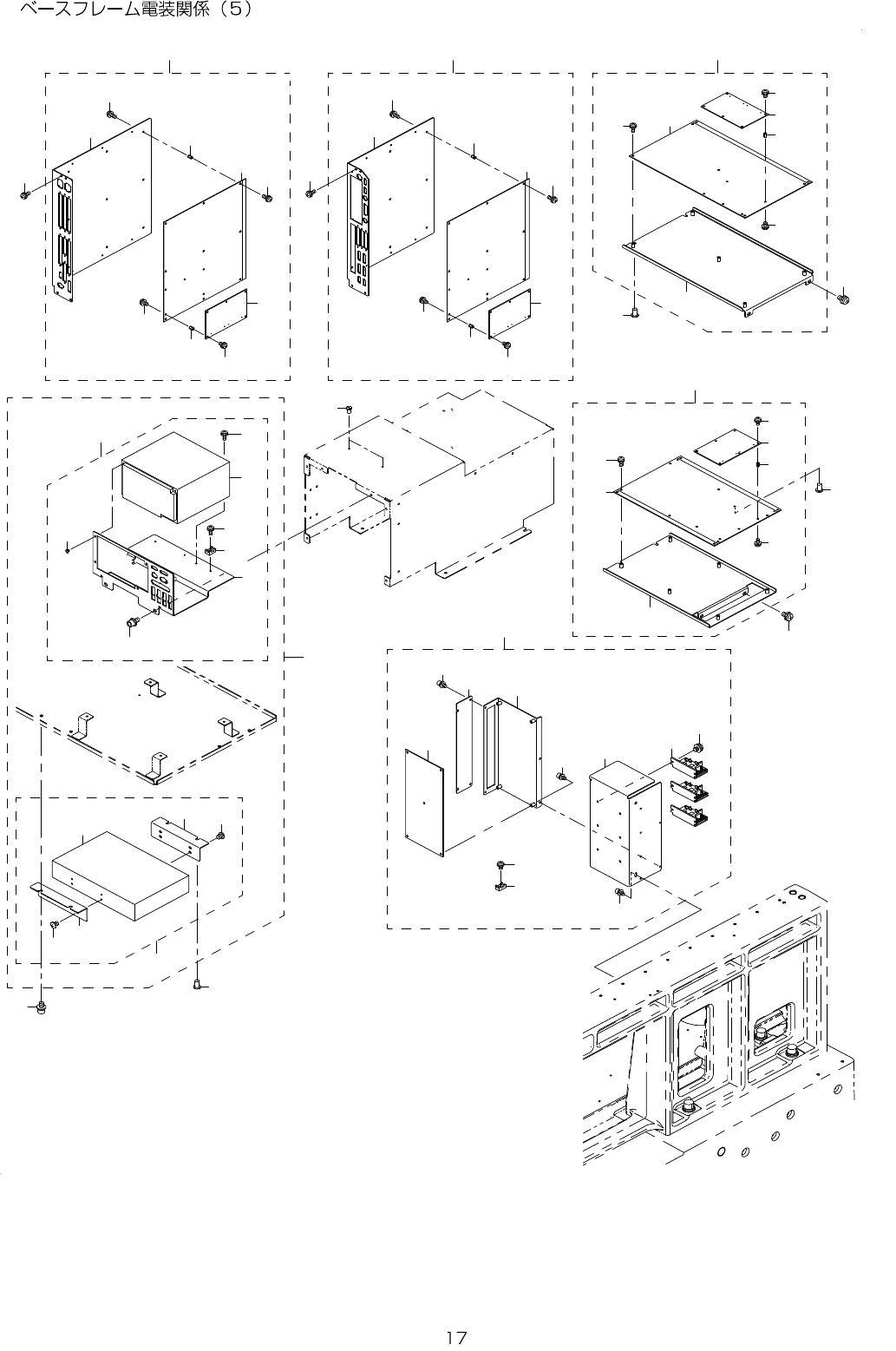

9. BASEFRAMEELECTRICAPPARATUSCOMPONENTS(5)
