-25- SV660P 配线及端口定义 SV660P / A/ C 伺服驱动器与外围设备连接 (SIZE-C/D) CN3 CN4 L P 1 C L L 2 C R S T D C U V W PE N 电源 三相 220VAC 配线用断路器 用于保护电源线， 出现过流时切断电路。 EMC 滤波器 安装噪音滤波器以 防止来自电源线的 外部噪音。 电磁接触器 打开 / 关闭伺服电源。 使用时请安装浪涌 抑制器。 制动电阻 母线电容不足时…
-24-
注 1：外接制动电阻时，需要将其接于 P
⊕
、C 之间。
注 2：CN3 以及 CN4 为两针脚定义完全一致的通信接口，可以在两者间任意挑选使用。
SV660P/A/C 配线及端口定义

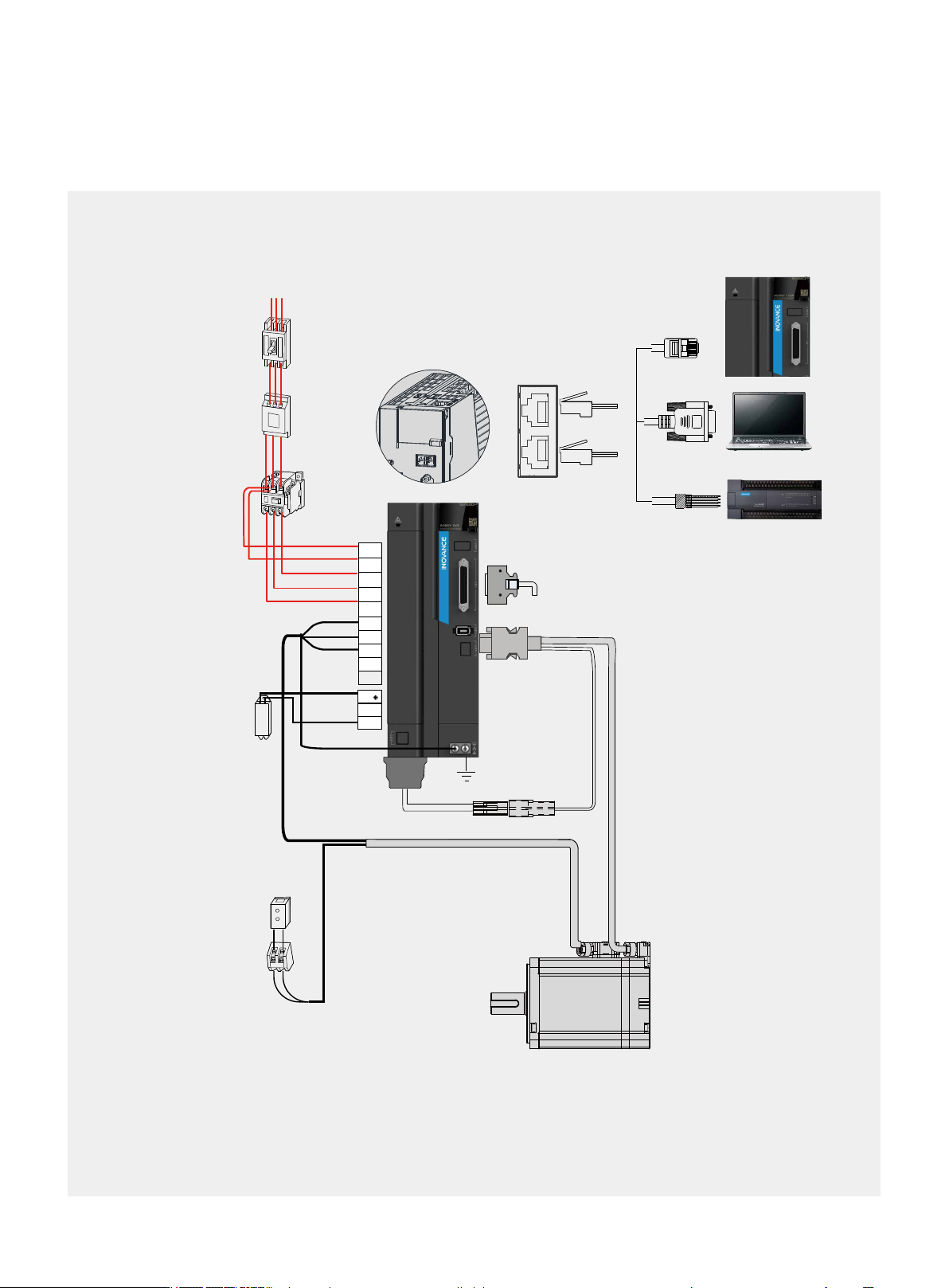

SV660P/A/C 伺服驱动器与外围设备连接 (SIZE-A/B)
CN1
CN3
CN4
CN2
注2
电源
单相 220VAC
配线用断路器
用于保护电源线，
出现过流时切断电路。
EMC 滤波器
安装噪音滤波器以
防止来自电源线的
外部噪音。
电磁接触器
打开 / 关闭伺服电源。
使用时请安装浪涌
抑制器。
制动电阻
母线电容不足时，
P ⊕－ C 端子连接外
接制动电阻。
24VDC
注1
注2
抱闸电源
24VDC 电压源，
在伺服电机带有
制动器时使用。
电磁接触器
制动控制信号，打开 /
关闭制动器电源。使用
时请安装浪涌抑制器。
伺伺服驱动器 PLC 通讯线缆
伺服驱动器 PC 通信线缆
伺服驱动器输入 / 输出线缆
（需用户自备）
伺服驱动器多机
并联通信电缆
伺服电机编码器电缆
电池盒
伺服电机主电路用电缆
PE 端子：为电机接地端子
系统接地
MS1 伺服电机
伺服电机编码器电缆
（S6-L-P**-**）
-25-
SV660P 配线及端口定义
SV660P/A/C 伺服驱动器与外围设备连接 (SIZE-C/D)
CN3
CN4
L
P
1CL
L2C
R
S
T
D
C
U
V
W
PE
N
电源
三相 220VAC
配线用断路器
用于保护电源线，
出现过流时切断电路。
EMC 滤波器
安装噪音滤波器以
防止来自电源线的
外部噪音。
电磁接触器
打开 / 关闭伺服电源。
使用时请安装浪涌
抑制器。
制动电阻
母线电容不足时，
P
⊕
－ C 端子连接外
接制动电阻。
抱闸电源
24VDC 电压源，
在伺服电机带有
制动器时使用。
24VDC
电磁接触器
制动控制信号，打开 /
关闭制动器电源。使用
时请安装浪涌抑制器。
伺服电机主电路电缆
（S6-L-M**-**）
绝对值编码器电池盒
伺服电机编码器电缆
（S6-L-P**-**）
注1
注2
伺服驱动器输入 / 输出线缆
（需用户自备）
伺服驱动器 EtherCAT 线缆
伺伺服驱动器 PLC 通讯线缆
伺服驱动器 PC 通信线缆
注 1：外接制动电阻时，请拆下伺服驱动器 P
⊕
－ D 端子间短接线后再进行连接。
注 2：CN3 以及 CN4 为两针脚定义完全一致的通讯接口，可以在两者间任意挑选使用。
注 3：本图例为三相 220V 驱动器图例。
MS1 伺服电机
-26-
SV660P/A/C 伺服驱动器与外围设备连接 (SIZE-E)
SV660P 配线及端口定义
CN3
CN4
P
L1C
L2C
R
S
T
D
C
U
V
W
N1
N2
电源
三相 380VAC
配线用断路器
用于保护电源线，
出现过流时切断电路。
EMC 滤波器
安装噪音滤波器以
防止来自电源线的
外部噪音。
电磁接触器
打开 / 关闭伺服电源。
使用时请安装浪涌
抑制器。
制动电阻
母线电容不足时，
P ⊕－ C 端子连接外
接制动电阻。
抱闸电源
24Vdc 电压源，
在伺服电机带有
制动器时使用。
24VDC
电磁接触器
制动控制信号，打开 /
关闭制动器电源。使用
时请安装浪涌抑制器。
伺服电机主电路电缆
（S6-L-M**-**）
绝对值编码器电池盒
伺服电机编码器电缆
（S6-L-P**-**）
注1
注2
伺服驱动器输入 / 输出线缆
（需用户自备）
伺服驱动器 EtherCAT 线缆
伺伺服驱动器 PLC 通讯线缆
伺服驱动器 PC 通信线缆
注 1：外接制动电阻时，请拆下伺服驱动器 P
⊕
－ D 端子间短接线后再进行连接。
注 2：CN3 以及 CN4 为两针脚定义完全一致的通讯接口，可以在两者间任意挑选使用。
注 3：本图例为三相 380V 驱动器图例。
MS1 伺服电机
