4 S-Förderer Test Software 4.2 Prüfen von 3x8mm S-Förderer 32 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 1. Betätigen Sie die Taste F 3 "Gurtdaten". Die gespeicherten Modu l-Daten werden angezeigt. -&…
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 31
F2 Hand (BE-Abdeckung)
F9 Einzeltakt
F11 ¼ Umdrehung
ALT+V Version
F3 Gurtdaten
HINWEIS
Die Funktionen F2 und ALT+A (BE-Abdeckung) stehen beim 3x8 S 0201 Gold Förderer nicht
zur Verfügung!
Schalten Sie zur Ausführung von.F2, F9 und F11 zuerst auf die entsprechende Spur um. Diese
Testfunktionen dienen bei einer Reparatur zur schnellen Überprüfung der entsprechenden An
-
triebe.
Beobachten Sie bei diesen Tests die mechanische Funktion am Förderer. Die Software
überprüft nur die Kommunikation zum Förderer.
1. Wählen sie mit der Taste F4 eine Spur aus.
2. Starten Sie den Test "Hand" mit der Taste F2
3. Im Kommentarfeld sehen Sie das Ergebnis.
1. Wählen sie mit der Taste F4 eine Spur aus.
2. Starten Sie den Test "Einzeltakt" mit F9. Das Stiftrad
wird einzeln getaktet
3. Im Kommentarfeld sehen Sie das Ergebnis.
1. Wählen sie mit der Taste F4 eine Spur aus.
2. Starten Sie den Test "Umdrehung" mit der Taste F11.
3. Das ausgewählte Stiftrad taktet eine ¼ Umdrehung
vor.
4. Das Ergebnis wird im Kommentarfeld angezeigt
1. Betätigen Sie die Tasten ALT+V "Version".
2. Im Kommentarfeld wird die Softwareversion angezeigt.
4 S-Förderer Test Software
4.2 Prüfen von 3x8mm S-Förderer
32 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
1. Betätigen Sie die Taste F3 "Gurtdaten".
Die gespeicherten Modul-Daten werden angezeigt.
-> Prüfen Sie die Daten.
Gehen Sie mit ALT+X zurück
-> Damit ist die Prüfung für den 3x8mmS-Förderer been
-
det.
-> Schließen Sie das Programm mit ALT+F4.
5 2x8mm S-Förderer prüfen und einstellen
5.1 Prüfset für Folien- und Gurttransportmotor
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 33
5
5 2x8mm S-Förderer prüfen und einstellen
2x8mm S-Förderer prüfen und einstellen
5.1
5.1 Prüfset für Folien- und Gurttransportmotor
Prüfset für Folien- und Gurttransportmotor
5.2
5.2 Stromaufnahme und Schneckenspiel des Gurttransports
Stromaufnahme und Schneckenspiel des Gurttransports

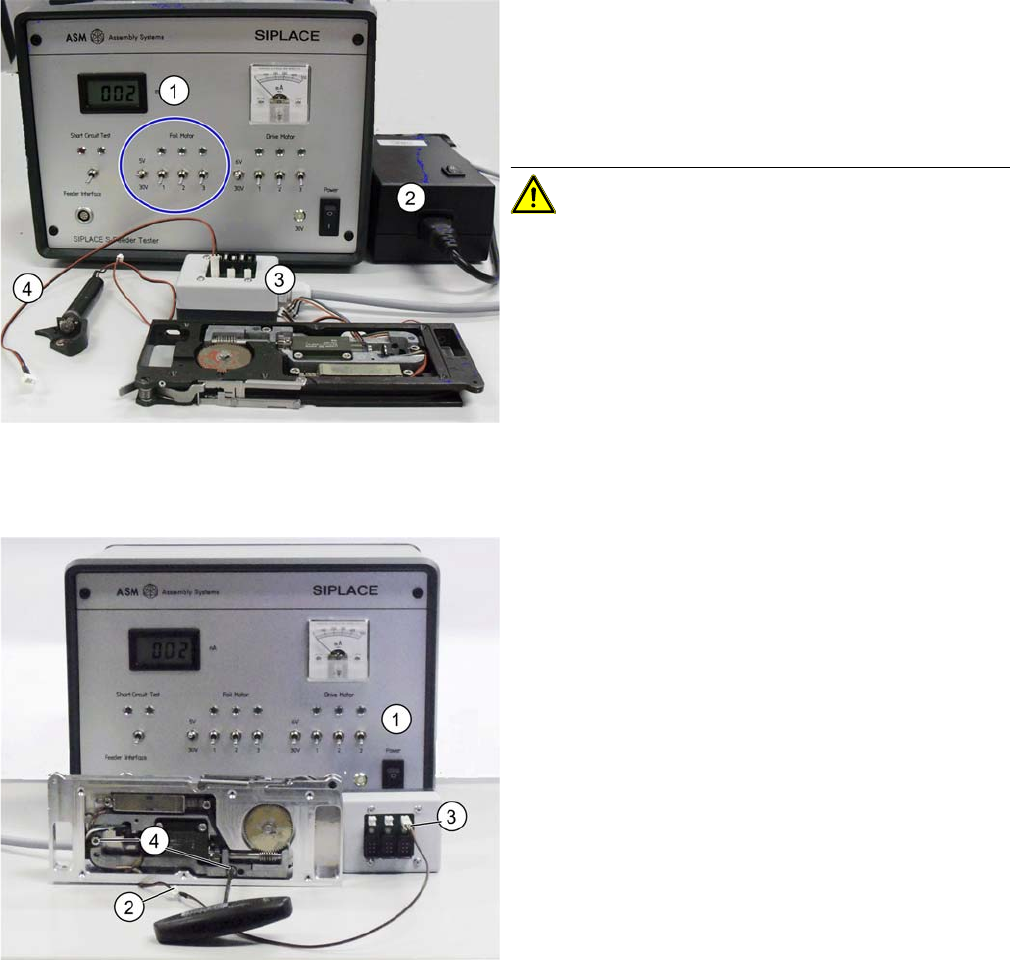

1. Testbox mit dem Bereich zum prüfen und einstellen
der 2x8mm Folien- und Gurtmotoren
2. Netzteil
3. Extensionbox mit Kabel
4. Adapterkabel
VORSICHT! Es darf jeweils nur links ODER
rechts ein Motor angeschlossen sein !
1. Schalten Sie das S-Förderer Prüfgerät EIN (Power
ON). Alle anderen Schalter 1-3 sind aus (nach unten)
2. Stecken sie das eine Ende des Adapterkabels an den
Motor (rot/schwarz).
3. Stecken sie das andere Ende des Adapterkabels auf
Steckplatz 1 der Extensionbox (nur Steckplatz 1 ist für
diese Funktion möglich!.
4. Lockern Sie die beiden Innensechskantschrauben
(Gr.2,5).
