5 2x8mm S-Förderer prüfen und einstellen
5.1 Prüfset für Folien- und Gurttransportmotor
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 33
5
5 2x8mm S-Förderer prüfen und einstellen
2x8mm S-Förderer prüfen und einstellen
5.1
5.1 Prüfset für Folien- und Gurttransportmotor
Prüfset für Folien- und Gurttransportmotor
5.2
5.2 Stromaufnahme und Schneckenspiel des Gurttransports
Stromaufnahme und Schneckenspiel des Gurttransports
1. Testbox mit dem Bereich zum prüfen und einstellen
der 2x8mm Folien- und Gurtmotoren
2. Netzteil
3. Extensionbox mit Kabel
4. Adapterkabel
VORSICHT! Es darf jeweils nur links ODER
rechts ein Motor angeschlossen sein !
1. Schalten Sie das S-Förderer Prüfgerät EIN (Power
ON). Alle anderen Schalter 1-3 sind aus (nach unten)
2. Stecken sie das eine Ende des Adapterkabels an den
Motor (rot/schwarz).
3. Stecken sie das andere Ende des Adapterkabels auf
Steckplatz 1 der Extensionbox (nur Steckplatz 1 ist für
diese Funktion möglich!.
4. Lockern Sie die beiden Innensechskantschrauben
(Gr.2,5).
5 2x8mm S-Förderer prüfen und einstellen
5.3 Stromaufnahme und Drehrichtung am Folienabzugsmotor
34 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur
5.3
5.3 Stromaufnahme und Drehrichtung am Folienabzugsmotor
Stromaufnahme und Drehrichtung am Folienabzugsmotor

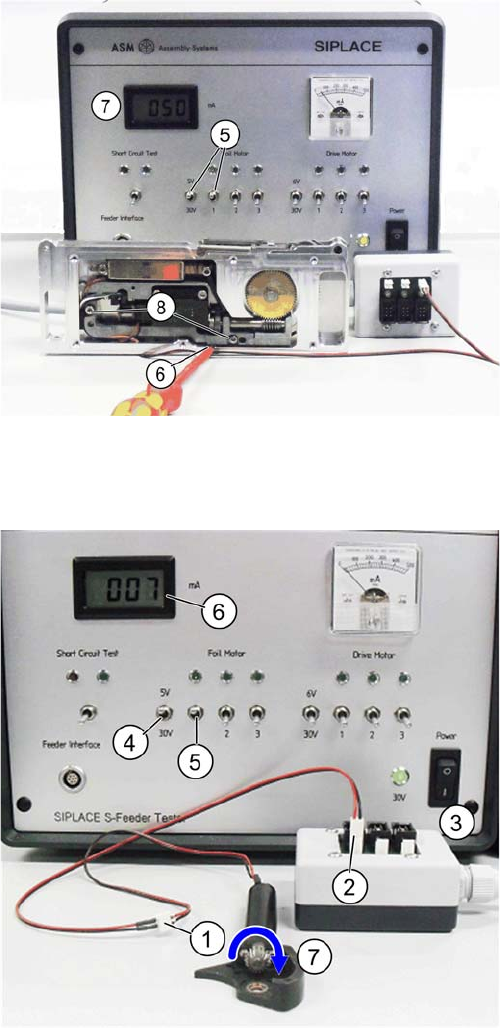

5. Bringen Sie den 5/30V Schalter in die obere Stellung
(5VDie Schalterstellung 30V steht für einen eventuellen
Dauerlauftest zur Verfügung.. Schalten Sie den Schalter
1 unter "Foil Motor" ein (obere Stellung) Die entsprechen
-
de grüne LED leuchtet.
6. Verändern Sie das Spiel der Scheckenwelle zum Stift
-
rad, indem Sie das Gehäuse manuell, durch vorsichtiges
Ansetzen eines Schlitzschraubendrehers unterhalb des
Motorgehäuses, anheben oder senken.
7. Wenn die Testbox 50 + / - 3mA anzeigt, ist das Spiel
richtig eingestellt..
8. Befestigen Sie exakt in dieser Position das „Gehäuse
komplett“ mit den beiden Innensechskantschrauben.
Schalten Sie S1 wieder aus und ziehen Sie den Stecker
des Motorkabels von dem Adapterkabel ab.
1. Stecken Sie den Motor an das Adapterkabel
2. Das andere Ende vom Adapterkabel stecken Sie am
Stecker 1 der Extension Box an.
3. Schalten Sie die S-Feeder Motortest Box ein.
4. Stellen Sie den Schalter 5/30V auf 5V ein. Die Schal
-
terstellung 30V steht für einen eventuellen Dauerlauftest
zur Verfügung.
5. Schalten Sie den Schalter 1 ein.
6. Kontrollieren Sie die Stromaufnahme. Sollwert ist 5-
10mA.
7. Kontrollieren Sie ob der Motor sich im Uhrzeigersinn
dreht!
