9 3x8mm S-Förderer Transportmotor ersetzen
9.1 Ausbau Antriebsmotor
50 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur

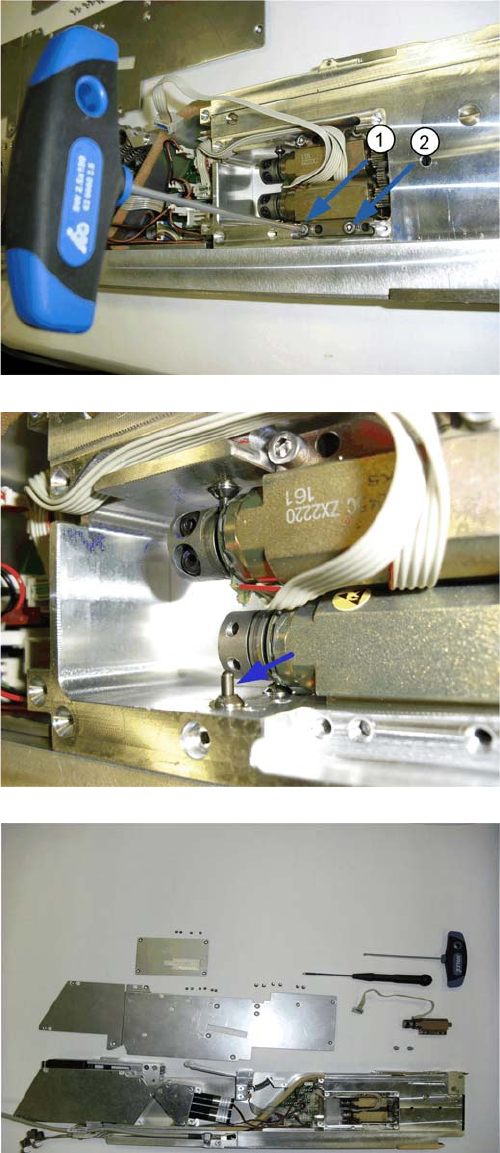

Motorbefestigung lösen (rechte Förderer – Seite)
-> 2 Schrauben
Bitte verlieren sie nicht den Anschlagstift!
Der Ausbau ist abgeschlossen
9 3x8mm S-Förderer Transportmotor ersetzen
9.2 Einbau Antriebsmotor
SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur 51
9.2
9.2 Einbau Antriebsmotor
Einbau Antriebsmotor

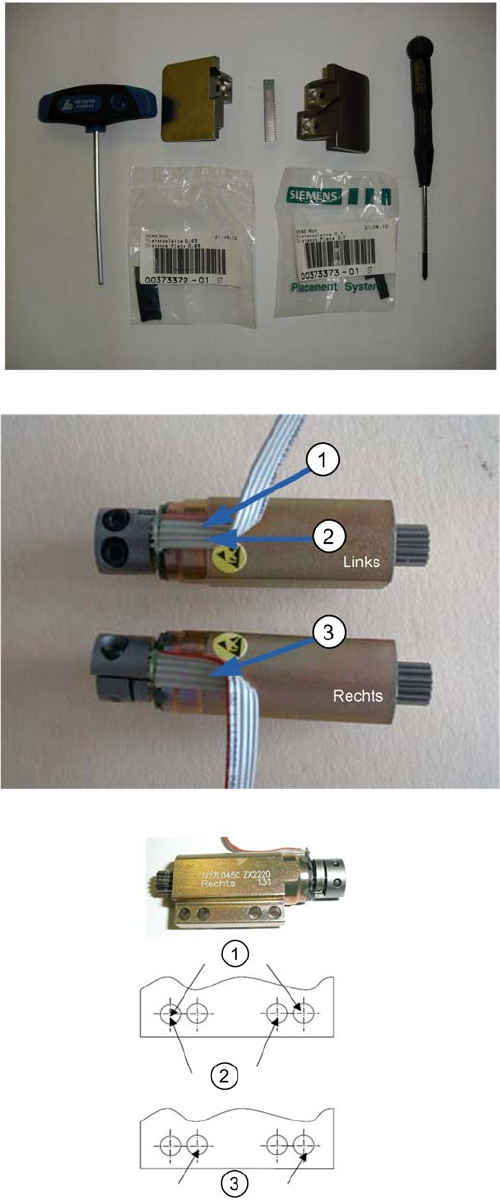

Benötigte Werkzeuge für den Einbau
Inbusschlüssel 2,5
Wasserfeste Farbstifte (grün/blau/rot)
Distanzplatte 0,7mm
Distanzplatte 0,63 mm
Sicherheitsplatte rechts / mitte
Sicherheitsplatte links
Kreuzschlitzschraubendreher (klein)
Kennzeichnen sie den Stecker:
1 = Rot (linke Spur)
2 = Grün (mittlere Spur)
3 = Blau (rechte Spur)
Winkeln sie das Kabel entsprechend der Motorpositi
-
on ab.
Nutzen sie den ausgebauten Motor als Vorlage.
r die linke und mittlere Spur wird jeweils ein Motor
mit der Aufschrift „Links“ verwendet!
Folgende Löcher werden für die Befestigung der Motoren
benutzt:
1. Schrauben für den Antriebsmotor mitte.
2. Schrauben für den Antriebsmotor links.
3. Schrauben für den Antriebsmotor rechts.
9 3x8mm S-Förderer Transportmotor ersetzen
9.2 Einbau Antriebsmotor
52 SIPLACE S-Feeder Repair SIPLACE S-Förderer Reparatur

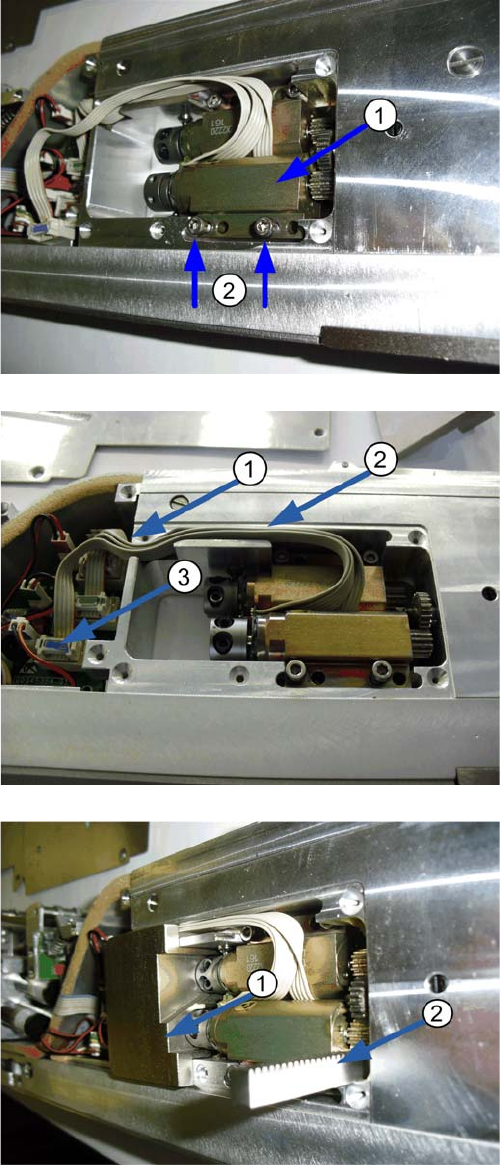

1. Setzen sie den neuen Motor ein
2. Fixieren sie den Motor leicht mit den beiden Befesti
-
gungsschrauben.
1. Verlegen Sie das Kabel
2. Stecken Sie den Motor an die entsprechende Buchse
der Steuerung!
1. Setzen sie die entsprechende Sicherheitsplatte ein.
Diese schützt vor mechanischer Beschädigung des
Motors!
2. Schieben sie die Zahnstange unter das Motorritzel.
Drehen sie dazu die Motorwelle. Achten sie auf den
Anschlagstift.
