G -S006-14 0909-002 22 552 555 554 553 558 557 557 . 559 560 . 556 561 570 566 570 566 552 557 553 558 . 559 560 . 557 561 556 555 554 MODEL FB-G300 See Fig. B-5 Key No.451 580 580 See Fig. B-1 Key No.54 See Fig. B-1 Key…
G -S006-14
0709-001
21
BLOCK 2
BLOCK 1
BLOCK 1,2
注)
イラストはGXH本体にテープフィーダセット治具用コネクタを装着した
場合の、本体対応箇所を示しております。
本体部Fig.B
MAIN BODY SECTION
Fig.BL 架台下電装BOX部 左
UNDERFRAME ELECTRICAL BOX SECTION LEFT
Notice) The illustration shows the applicable section in the main machine when the
tape feeder set jig connector is attached to the GXH main machine.
G -S006-14 G -S006-14
テープフィーダセット治具用
CONNECT
OR FOR TAPE FEEDER
コネクタ
(GXH-3J) INSTALLA
TION JIG(GXH-3J)
G -S006-14
0909-002
22
552
555
554
553
558
557
557
.
559
560
.
556
561
570
566
570
566
552
557
553
558
.
559
560
.
557
561
556
555
554
MODEL FB-G300
See Fig. B-5
Key No.451
580
580
See Fig. B-1
Key No.54
See Fig. B-1
Key No.53
MODEL
FB-G300
See Fig. B-5
Key No.451

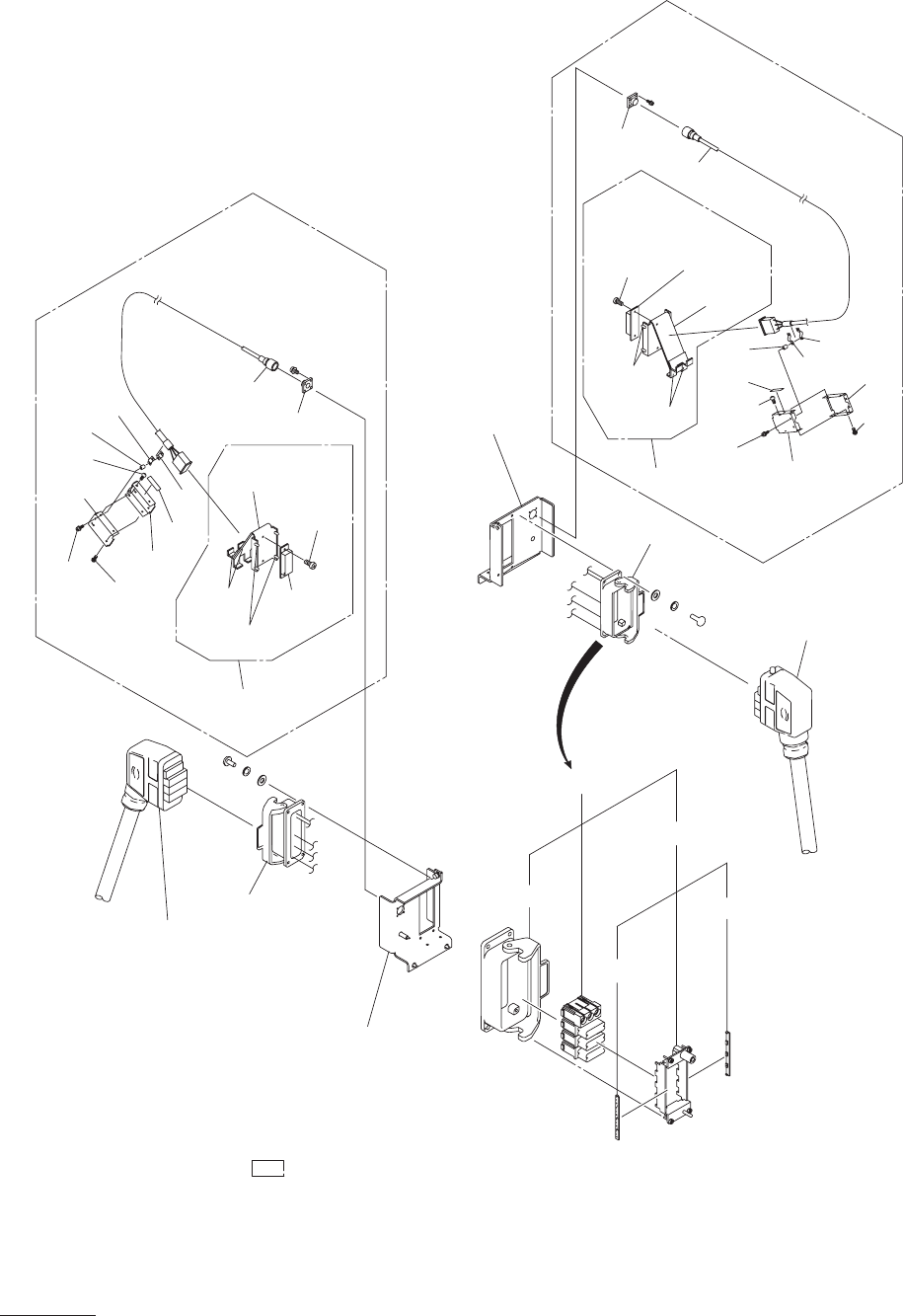

内がテープフィーダセット治具用コネクタです。
Inside the box shows the tape feeder set jig connector.
580-01
580
580-02
580-12
580-12
DETAIL
571-01
571-01
571
571-03
.
571-04
571-05
.
571-03
.
571-04
571-05
.
571-02
571-02
571-06
571-07
571
571-06
571-07
本体部
MAIN BODY SECTION
Fig. B-6
ケーブル
Cable
G -S006-14
1004-003
23
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
552 6301288109 COVER 2
858B-A100010-A052
211A8829
553 6301288116 COVER 2
858B-A100010-A053
211A8830
554 6301288123 PLATE 2
858B-A100010-A054
211D9763
555 6301288130 PLATE 2
858B-A100010-A055
211D9764
556 6301288871 ACCESSORY,P.C.B 4
858B-A100010-A056
23L10094
557 6301288901 MACHINE SCREW 8 M2X3 TRS
858B-A100010-A057
221D0172
558 4111129001 SCR PAN 2X10 4
858B-A100010-A058
221E0479
559 4111412509 WASHER SPR 2 4
858B-A100010-A059
221H0277
560 4111315305 WASHER F 2X4.3X0.3 4
858B-A100010-A060
221H0333
561 6301290201 NAME PLATE,INDEX 2
858B-A100010-A061
6P460137
566 6301287980 CONNECTOR 2
858B-A100010-A151
4J100891
570 6301298511 CORD 2
858B-A100010-A170
4W202926
571 08459G05 ASSY_CON_HOLDER 2 08459G05
571 -01 211FD090 BRACKET 2 211FD090
571 -02 226J1970 MAGNET_CATCHE 2 226J1970
571 -03 221AA145 ROHS_HEX-SCR 4 221AA145
571 -04 221HA002 WASHER 4 221HA002
571 -05 221HA202 WASHER 4 221HA202
571 -06 23K30737 ACCESS_WIRING 8 23K30737
571 -07 08459G09 ASSY_THERM-TUBE 8 08459G09
580 6301599267 ASSY,CORD 2 858W--100-180 0W201782
580 -01 6301260716 CASE,CONN 1 23K10338
580 -02 6301260693 CASE,CONN 1 23K10336
580 -12 6301613291 ACCESSORY,CONN 2 23K20132
GXH-3JPH
