Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
10
: Bohren Sie mit den 8,4mm Bohrer durch die Bohrbuchse eine kleine Senkung, die für den
4mm Bohrer als Markierung dient.
: Bohren Sie mit dem 4 mm - Bohrer ein ca. 20 mm tiefes Loch in den Tisch.
: Bohren Sie das Loch mit dem 8,4mm Bohrer auf.
: Entfernen Sie den Grat mit dem Senker.
: Schneiden Sie mit dem Gewindeschneider und dem Schneidöl ein M10 Gewinde in das Loch
(Gewindetiefe ca. 10 - 15 mm).
: Wiederholen Sie die Vorgänge entsprechend der zu montierenden Traystak- Feeder.
: Säubern Sie den Tisch.
1.7.2 Ohne Klemmung, mit Bohrung
: Stecken Sie den Tisch ab und docken Sie ihn vom Bestückautomaten ab.
: Entfernen Sie die Klemmung an der Adapterplatte.
: Positionieren Sie den Adapter auf der entsprechenden Position.
: Justieren Sie den Adapter mit den äußeren zwei Schrauben so, dass der Adapter plan auf der
Tisch- Magnetleiste aufliegt.
Sie sind dafür da, damit die Magnetleiste nicht beim Festschrauben des Adapters beschädigt
wird.
1

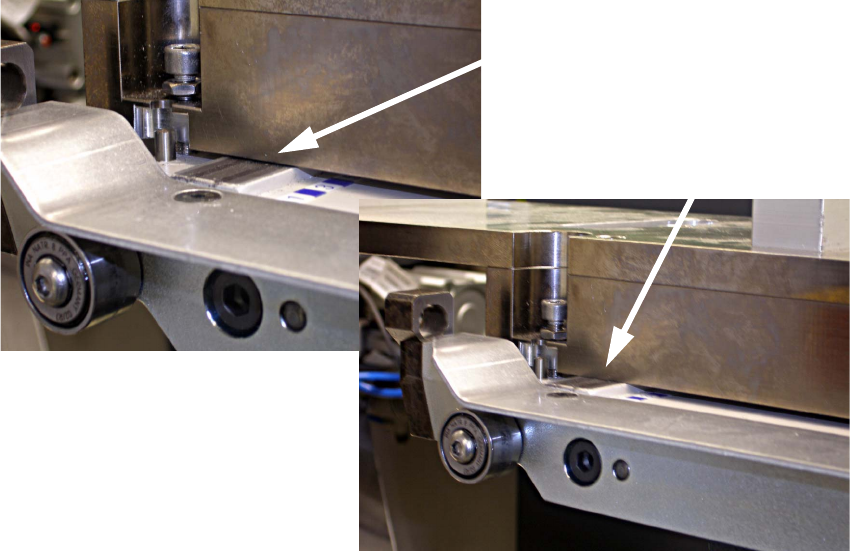

Mit Spalt: FALSCH!!!
Ohne Spalt: RICHTIG!!!
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
11
: Schrauben Sie den Adapter mit der M10 x 60mm Schraube fest.
1
1
1.7.3 Mit Klemmung, ohne Bohrung
Die Klemmung funktioniert nicht bei HF-Serie / X-Serie. 1
: Stecken Sie den Tisch ab und docken Sie ihn vom Bestückautomaten ab.
: Lösen Sie die Schrauben an der Frontseite des Adapters.
: Positionieren Sie den Adapter auf der entsprechenden Position (die Position muss mit SI-
PLACE SOKO Gurtleitkanal übereinstimmen).
1
1
1
1
1
1
1
1
Schraube
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
12
: Justieren Sie den Adapter mit den äußeren zwei Schrauben so, dass der Adapter plan auf der
Tisch- Magnetleiste aufliegt.
Sie sind dafür da, damit die Magnetleiste nicht beim Festschrauben des Adapters beschädigt
wird.
1

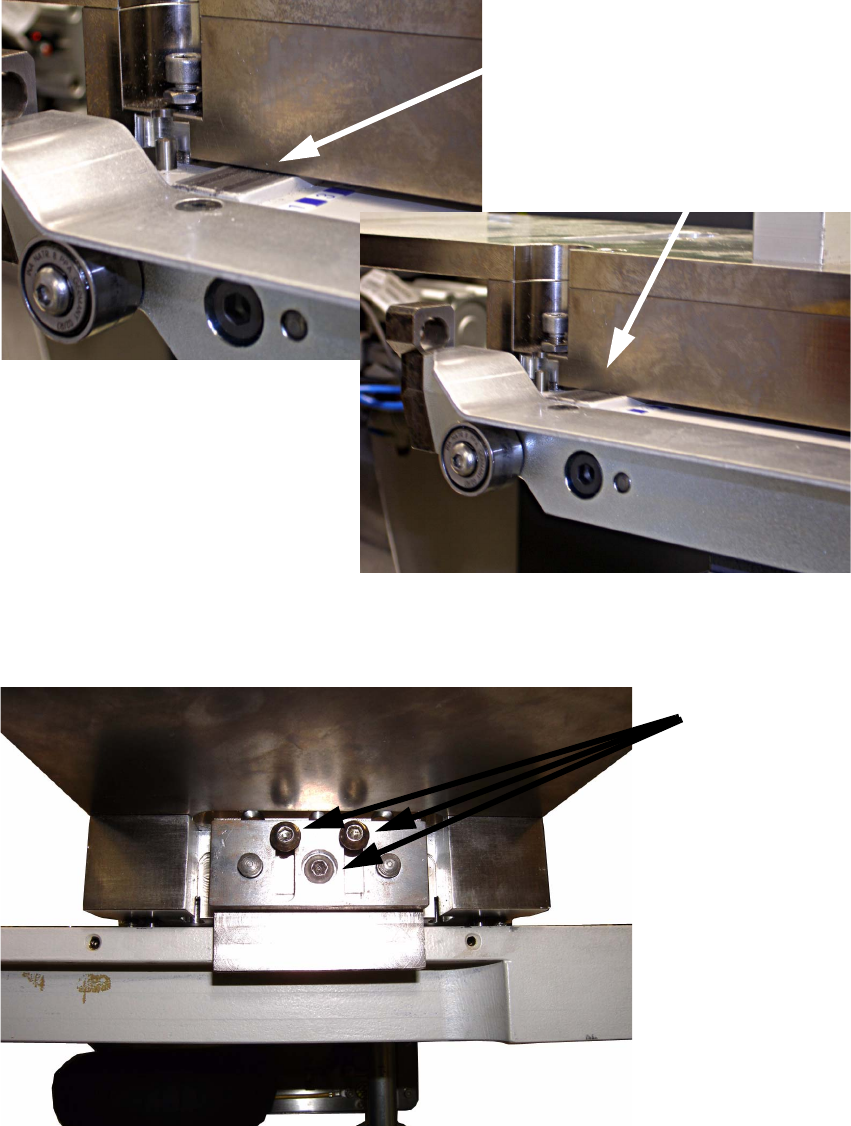

: Fixieren Sie den Adapter mit den 3 Schrauben an der Frontseite des Adapters so, dass dieser
fest auf dem Tisch sitzt.
1
Mit Spalt: FALSCH!!!
Ohne Spalt: RICHTIG!!!
3 Schrauben
