Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Se rie Ausgabe 11/2006 15 : Schließen Sie den T rayst ak- Feeder an die Kommunikationseinh eit des BE-W agens an. : V…
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
14

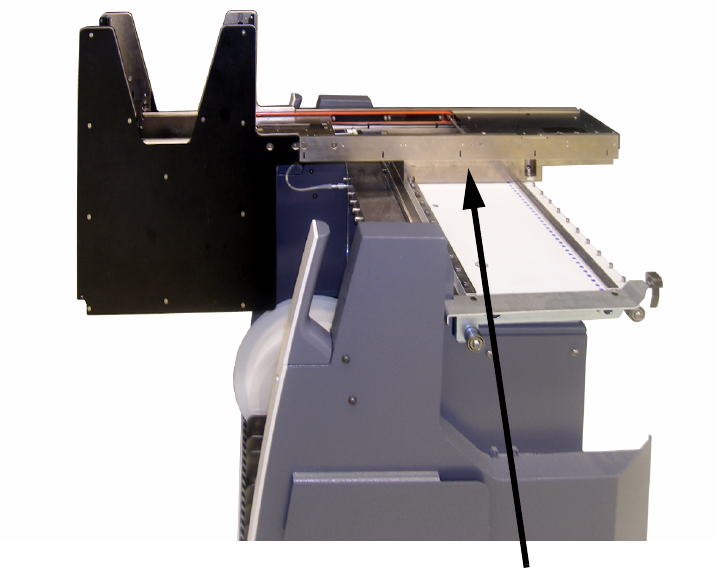

: Kontrollieren Sie den richtigen Sitz des Traystak- Feeders. Es darf kein Spalt zwischen dem
Traystak- Feeder und dem Adapter vorhanden sein.
1
1
1
1
1
1
1
1
1
1
1
1
1
1
ohne Spalt
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
15
: Schließen Sie den Traystak- Feeder an die Kommunikationseinheit des BE-Wagens an.
: Verbinden Sie den Luftanschluss des Förderers mit dem vom Kunden bereitgestellten Luftan-
schluss.
oder
: Ziehen Sie den Druckluftschlauch der Druckluftversorgung BE-Wagen ab.
: Bauen Sie eine Verzweigung ein, um den Traystak-Feeder ebenfalls an die Druckluft anzu-
schliessen.
1
1
: Binden Sie alle Schläuche und Kabel so zusammen, daß sie nicht beschädigt werden können.
1

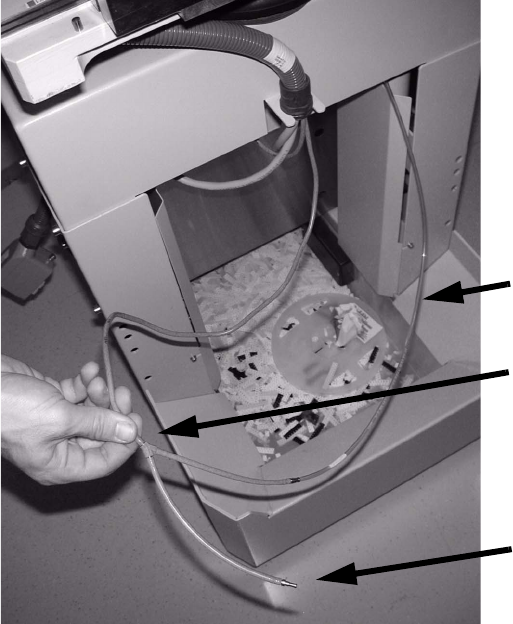

Verzweigung
Anschluss für Traystak-Feeder
Druckluft BE-Wagen
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
16
1.8 Nachrüstung SIPLACE S-25 HM / S-27 HM
1.8.1 Arbeiten am Stellplatz
: Docken Sie den BE-Wagen vom Bestückautomat ab.
: Fahren Sie den Bestückautomat herunter und schalten Sie ihn aus.
1
Wenn mehr als 2 Traystak- Feeder montiert werden, muss der Pipettenwechsler und der Gurtleit-
kanal deinstalliert werden. 1
1

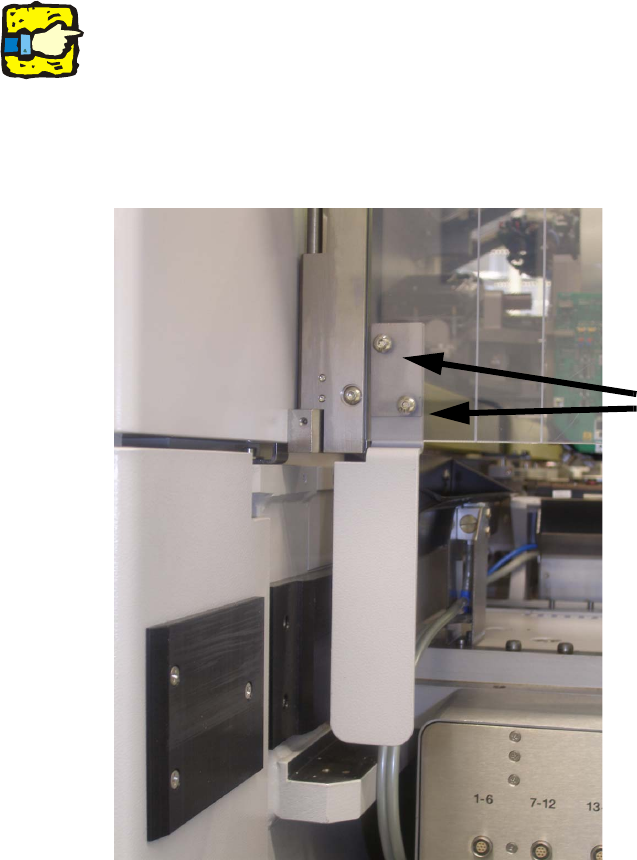

: Schrauben Sie ggf. den Eingreifschutz unterhalb der linken Schutztür ab, da diese sich nicht
mehr schließen lässt.
1
1
1
1
1
2 Schrauben
