Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
16
1.8 Nachrüstung SIPLACE S-25 HM / S-27 HM
1.8.1 Arbeiten am Stellplatz
: Docken Sie den BE-Wagen vom Bestückautomat ab.
: Fahren Sie den Bestückautomat herunter und schalten Sie ihn aus.
1
Wenn mehr als 2 Traystak- Feeder montiert werden, muss der Pipettenwechsler und der Gurtleit-
kanal deinstalliert werden. 1
1
: Schrauben Sie ggf. den Eingreifschutz unterhalb der linken Schutztür ab, da diese sich nicht
mehr schließen lässt.
1
1
1
1
1
2 Schrauben
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
17

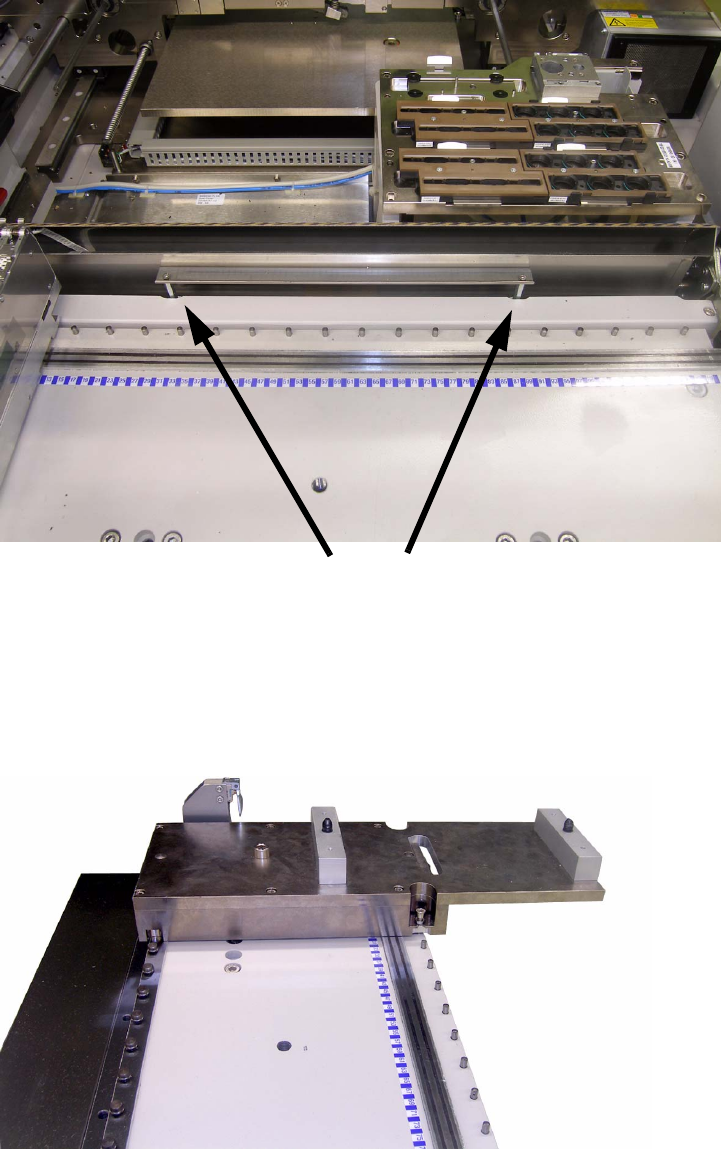

: Lösen Sie die zwei Schrauben des Gurtleitkanals des entsprechenden Stellplatzes und entfer-
nen Sie ihn.
Die beiden Sechskant- Abstandsbolzen müssen montiert bleiben.
1
: Montieren Sie den gekürzten Gurtleitkanal (nur nötig, wenn 1 oder 2 Traystak- Feeder montiert
werden).
: Montieren Sie den Adapter auf den BE-Wagen.
1
2 Schrauben
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
18
: Fahren Sie den BE-Wagen in den Bestückautomaten.
1
Achten Sie beim Einfahren des BE- Wagens darauf, dass dieser nicht mit dem evtl. eingebauten
Gurtleitkanal bzw. Pipettenwechslers kollidiert. 1
1
: Schrauben Sie den BE-Wagen in der Maschine fest und schließen Sie die BE- Tischklemmung
--> Kopfcrashgefahr.
1
1
1.8.2 Arbeiten am BE-Wagen
: Entfernen Sie, wenn vorhanden, die Fördererfixierung am BE- Wagen.
1.8.3 Software
: Schalten Sie die Maschine ein und wechseln Sie in den SITEST.
: Deaktivieren Sie evtl. den entsprechenden Pipettenwechsler unter Portale.
1
Wenn Sie den Pipettenwechsler deaktivieren, kann die Pipettenabwurfeinrichtung nicht mehr be-
nutzt werden. 1
1
1
