Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Se rie Ausgabe 11/2006 19 1.9 Nachrüstung SIPLACE HS-50 / HS-60 1.9.1 Arbeiten am Stellplatz : Docken Sie den BE-W ag…

100%1 / 60
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
18

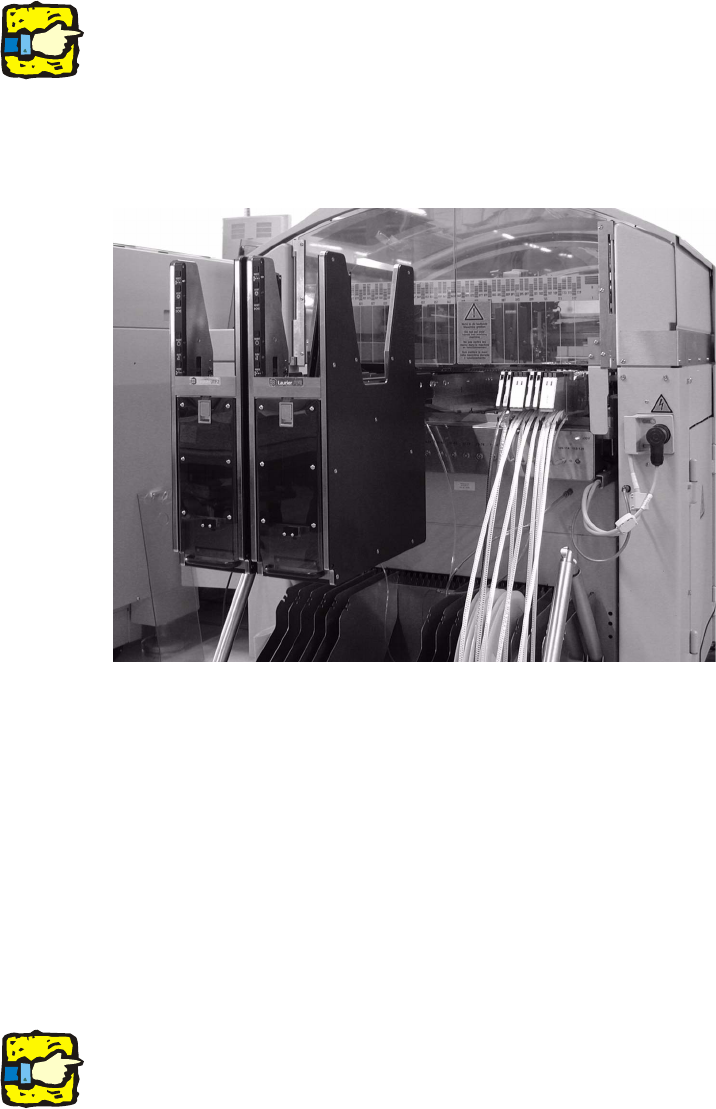

: Fahren Sie den BE-Wagen in den Bestückautomaten.
1
Achten Sie beim Einfahren des BE- Wagens darauf, dass dieser nicht mit dem evtl. eingebauten
Gurtleitkanal bzw. Pipettenwechslers kollidiert. 1
1
: Schrauben Sie den BE-Wagen in der Maschine fest und schließen Sie die BE- Tischklemmung
--> Kopfcrashgefahr.
1
1
1.8.2 Arbeiten am BE-Wagen
: Entfernen Sie, wenn vorhanden, die Fördererfixierung am BE- Wagen.
1.8.3 Software
: Schalten Sie die Maschine ein und wechseln Sie in den SITEST.
: Deaktivieren Sie evtl. den entsprechenden Pipettenwechsler unter Portale.
1
Wenn Sie den Pipettenwechsler deaktivieren, kann die Pipettenabwurfeinrichtung nicht mehr be-
nutzt werden. 1
1
1
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
19
1.9 Nachrüstung SIPLACE HS-50 / HS-60
1.9.1 Arbeiten am Stellplatz
: Docken Sie den BE-Wagen vom Bestückautomat ab.
: Fahren Sie den Bestückautomat herunter und schalten Sie ihn aus.

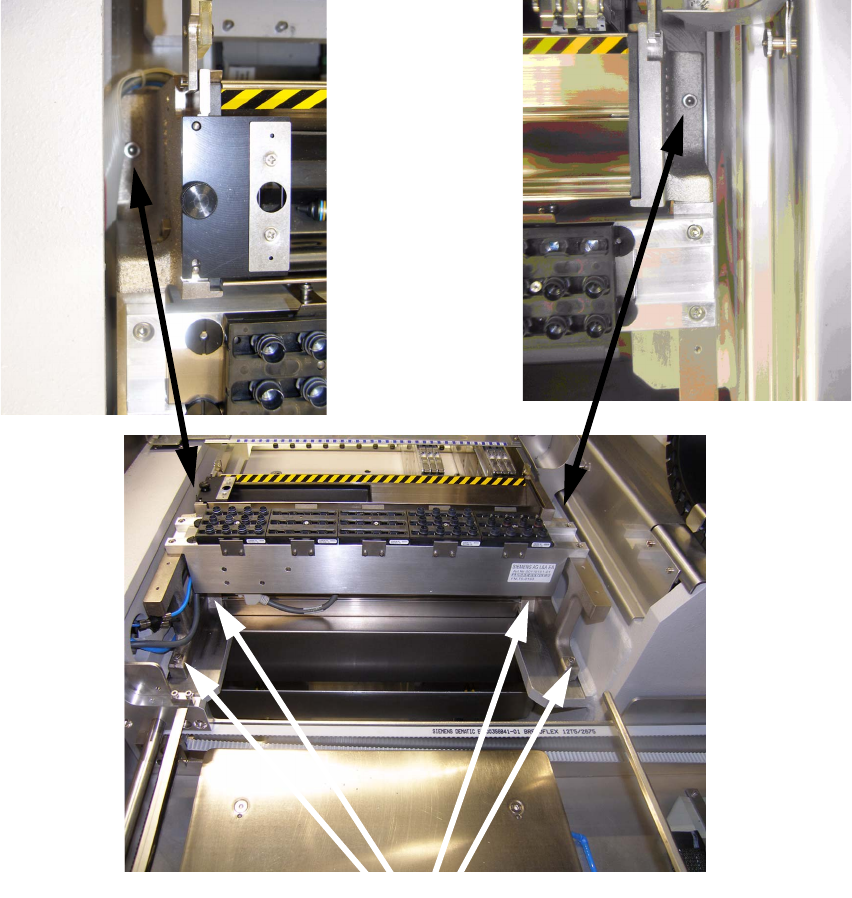

: Entfernen Sie die Pipettenwechsler- Träger an diesem Stellplatz durch öffnen der 4 Schrauben
des H-Profils.
1
Schrauben
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
20
1
Bei den neueren HS-60 - Modellen ist bei den Fördererabdeckklappen ein Schmersalschalter in-
stalliert, der vorher geöffnet werden muss. 1
1
: Entfernen Sie die elektrischen und pneumatischen Anschlüsse des Pipettenwechslers und
verschließen Sie die Luftanschlüsse.
: Ziehen Sie die Kabel und Luftanschluss aus dem Maschineninneren in das Seitenteil.
: Schrauben Sie anstelle des Pipettenwechslers das Abdeckblech ein (4 Schrauben
M6 x 15 mm).
1
Im Nachrüstpaket sind zwei Abdeckbleche für die Stellplätze 2 und 4 vorhanden. Wählen Sie das
entsprechende aus. 1
1

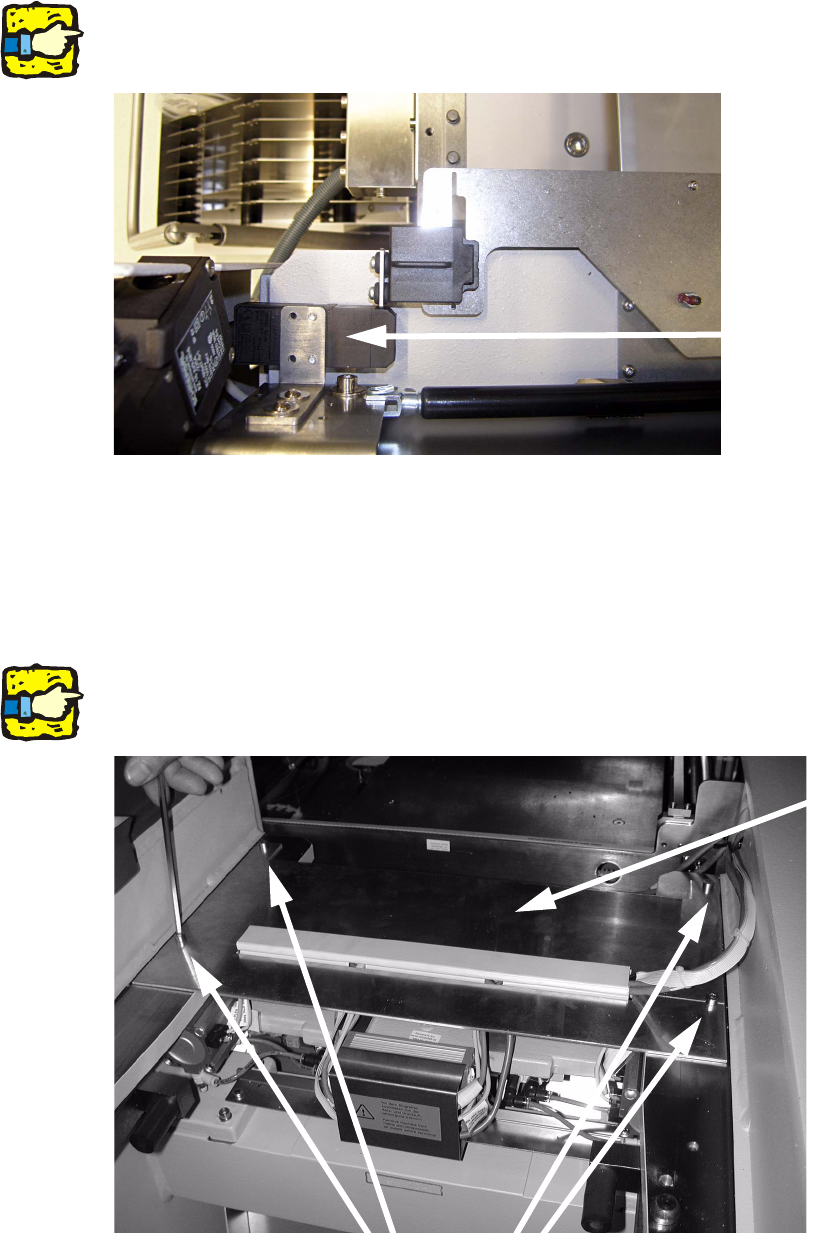

Schmersal-Schalter
4 Schrauben
Abdeckblech
