Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Se rie Ausgabe 11/2006 21 : Montieren Sie das kleine Abdeckb lech au f den Schalter der Fördererabdeckklappe und even…
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
20
1
Bei den neueren HS-60 - Modellen ist bei den Fördererabdeckklappen ein Schmersalschalter in-
stalliert, der vorher geöffnet werden muss. 1
1
: Entfernen Sie die elektrischen und pneumatischen Anschlüsse des Pipettenwechslers und
verschließen Sie die Luftanschlüsse.
: Ziehen Sie die Kabel und Luftanschluss aus dem Maschineninneren in das Seitenteil.
: Schrauben Sie anstelle des Pipettenwechslers das Abdeckblech ein (4 Schrauben
M6 x 15 mm).
1
Im Nachrüstpaket sind zwei Abdeckbleche für die Stellplätze 2 und 4 vorhanden. Wählen Sie das
entsprechende aus. 1
1
Schmersal-Schalter
4 Schrauben
Abdeckblech
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
21

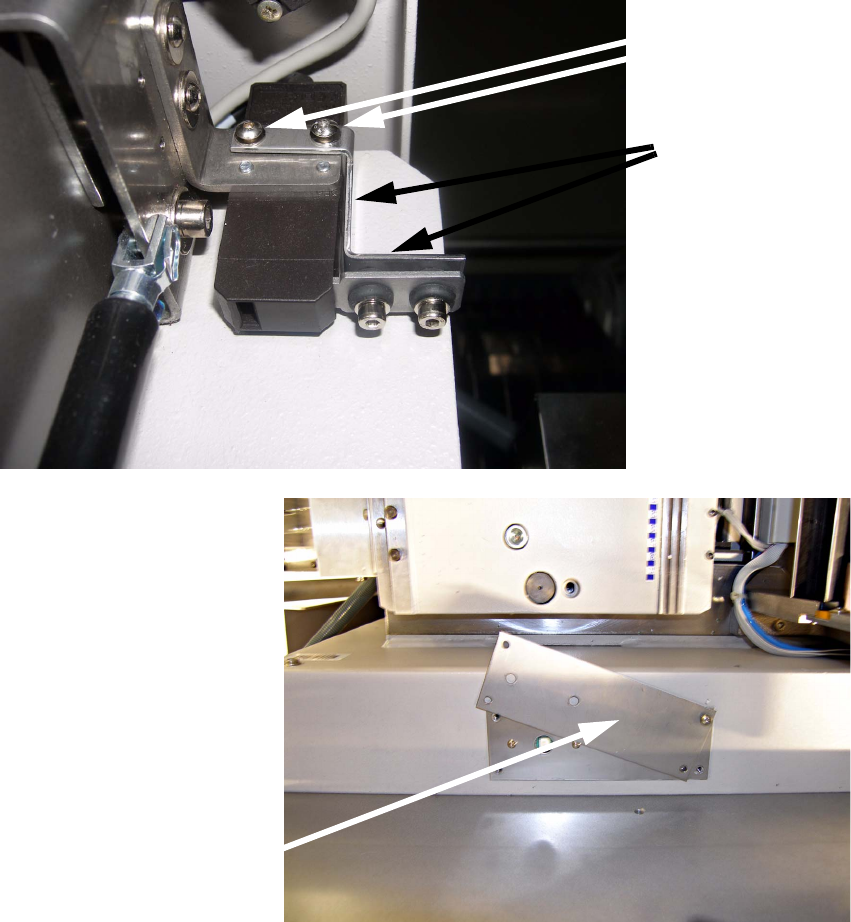

: Montieren Sie das kleine Abdeckblech auf den Schalter der Fördererabdeckklappe
und eventuell:
Demontieren Sie den Kontakt des Schmersal-Schalters von der Förderer-Abdeckung und
montieren Sie ihn auf den beiliegenden Haltewinkel.
Stecken Sie den Kontakt in den Schmersal-Schalter und montieren Sie den Haltewinkel mit
zwei Schrauben M 4x5 mm.
1
1
: Docken Sie den BE-Wagen an den Bestückautomaten an und schrauben Sie ihn fest
--> Kopfcrash-Gefahr!!
Haltewinkel
Abdeckblech
Schrauben
M4x5 mm
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
22
1.9.2 Arbeiten am BE-Wagen
: Entfernen Sie, wenn vorhanden, die Fördererfixierung am BE- Wagen.
1.9.3 Software
: Schalten Sie die Maschine ein und wechseln Sie in den SITEST.
: Deaktivieren Sie den entsprechenden Pipettenwechsler unter Portale.
1
1
1
1
1
