Nachrüstanleitung Besi JTF2 (Tr aystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-6 0 / HF-Serie / X-Serie Ausgabe 11/2006 24 : Entfernen Sie da s Abdeckblech für den ODU- S tecker durch öffnen de r beiden Schrauben.…
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
23
1.10 Nachrüstung SIPLACE HF-Serie / X-Serie
1.10.1 Arbeiten am Stellplatz
: Docken Sie den BE-Wagen vom Bestückautomat ab.
: Fahren Sie den Bestückautomat herunter und schalten Sie ihn aus.
1
: Entfernen Sie den Pipettenabwurf- und BE- Abwurfbehälter.
: Demontieren Sie alle vorhandenen Pipettenwechsler an diesem Stellplatz.
1
Wenn die Option Abwurfbehälterabfrage eingebaut ist, muss diese demontiert und später wieder
montiert werden. 1
1
: Verschließen Sie die Luftanschlüsse.
: Verstauen Sie die nicht verwendeten Kabel im Kabelkanal.
1
Abfrage Abwurfbehälter
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
24

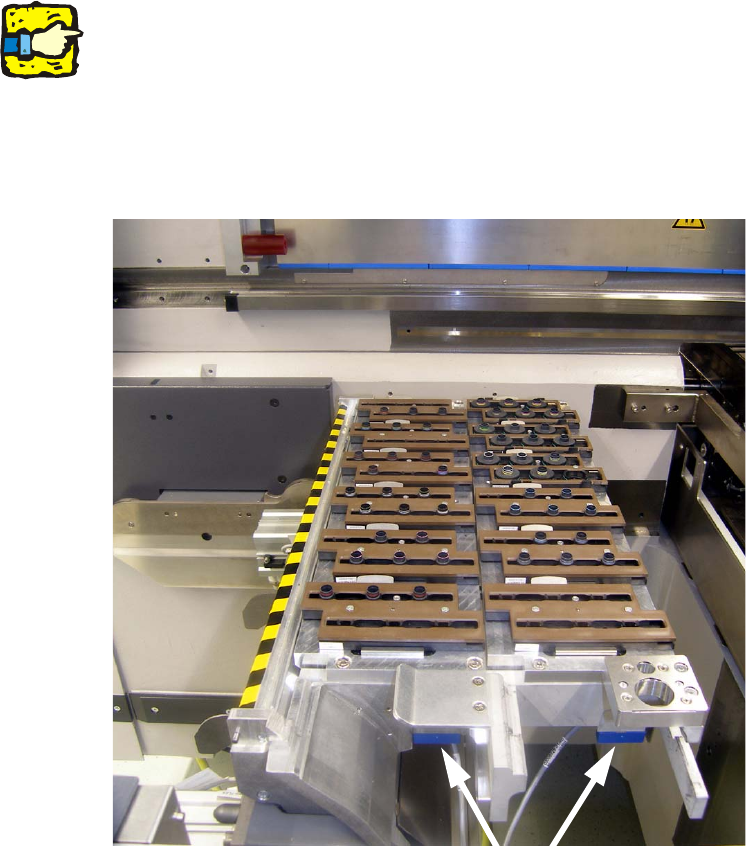

: Entfernen Sie das Abdeckblech für den ODU- Stecker durch öffnen der beiden Schrauben.
Durch leichte Drehbewegung nach vorne kann das Abdeckblech herausgenommen werden.
1
: Entfernen Sie den Gurtleitkanal durch öffnen dieser zwei Schrauben.
1
Im Inneren der Maschine muss das Abdeckblech leicht nach innen gezogen werden, damit der
Gurtleitkanal entfernt werden kann. 1
1
Schrauben
Schrauben
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
25
: Montieren Sie den neuen Gurtleitkanal.
Schrauben Sie mit der linken Schraube auch das Abdeckblech für den Gurtschneider fest.
Befestigen Sie ggf. mit der M5x8 das Abdeckblech an der rechten Seite.
1
1
1
1
1
1
1
1
1
1
1
1
1
Schrauben
Abdeckblech
M5x8-Schraube
