Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Se rie Ausgabe 11/2006 25 : Montieren Sie den neuen Gurtleitkanal. Schrauben Sie mit der linken Schraube au ch da s A…
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
24

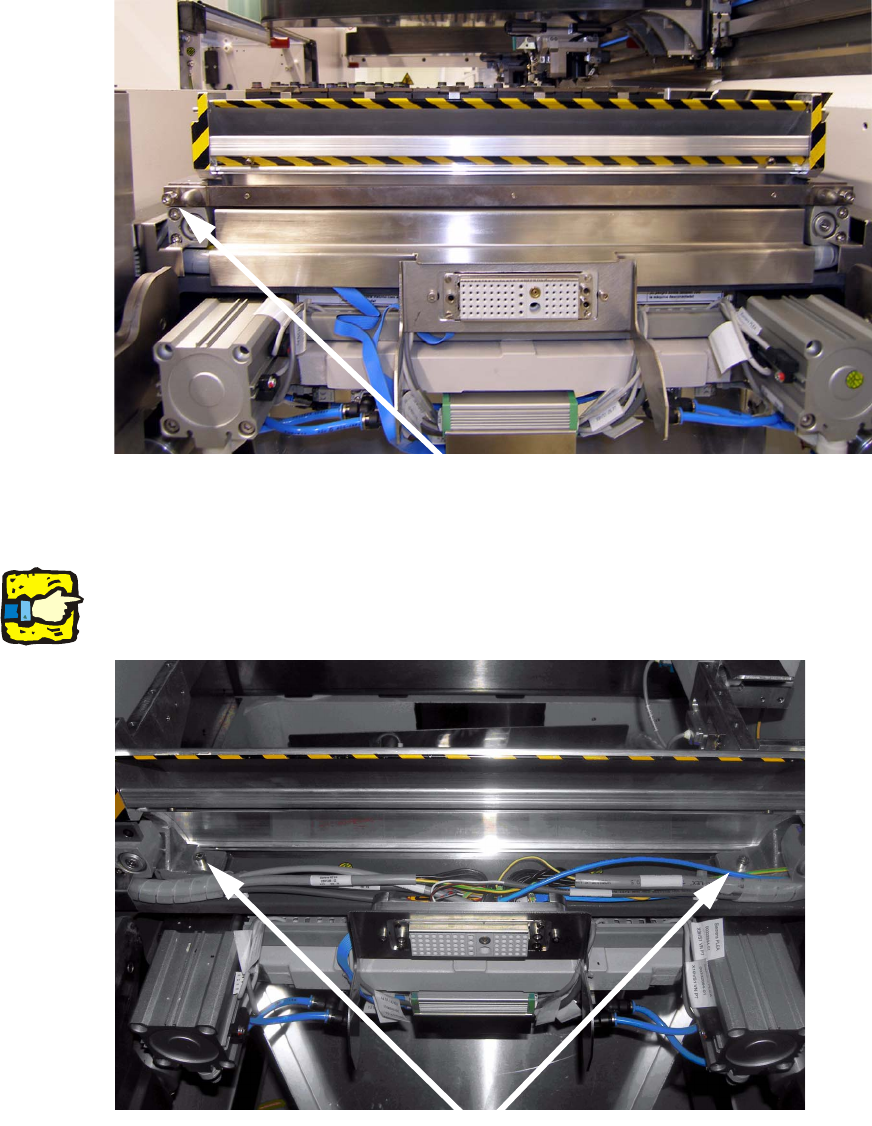

: Entfernen Sie das Abdeckblech für den ODU- Stecker durch öffnen der beiden Schrauben.
Durch leichte Drehbewegung nach vorne kann das Abdeckblech herausgenommen werden.
1
: Entfernen Sie den Gurtleitkanal durch öffnen dieser zwei Schrauben.
1
Im Inneren der Maschine muss das Abdeckblech leicht nach innen gezogen werden, damit der
Gurtleitkanal entfernt werden kann. 1
1
Schrauben
Schrauben
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
25

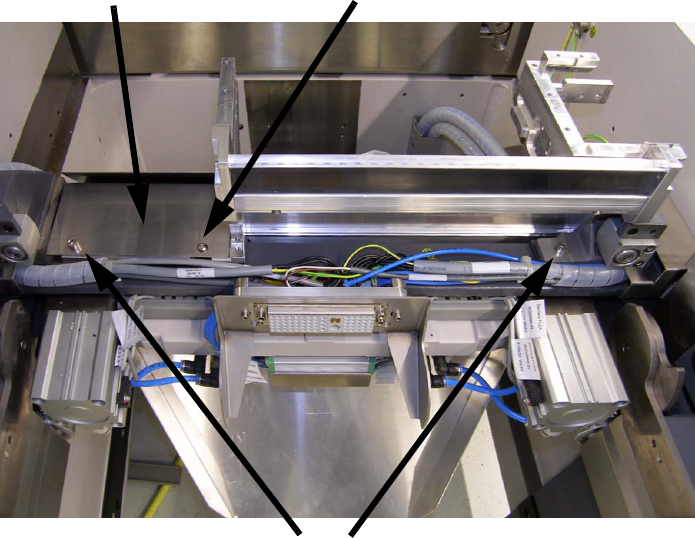

: Montieren Sie den neuen Gurtleitkanal.
Schrauben Sie mit der linken Schraube auch das Abdeckblech für den Gurtschneider fest.
Befestigen Sie ggf. mit der M5x8 das Abdeckblech an der rechten Seite.
1
1
1
1
1
1
1
1
1
1
1
1
1
Schrauben
Abdeckblech
M5x8-Schraube
Nachrüstanleitung Besi JTF2 (Traystak Feeder) SIPLACE S-25 HM / S-27 HM / HS-50 / HS-60 / HF-Serie / X-Serie
Ausgabe 11/2006
26
: Stecken Sie die mitgelieferte Leiste mit dem modifizierten Abdeckblech für den ODU-Stecker
auf. Schrauben Sie die Leiste noch nicht fest.
1
1
1
1
1
1
1
1
1
1
1
1
1
Leiste
Abdeckblech
