Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazı-

nın şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 Dayama pimi kilidi

2 Sürekli lazer ışını tuşu

3 Fonksiyon değiştirme tuşu

4 Uzunluk, yüzey ve hacim ölçüm tuşu

5 Sonuç tuşu

6 İmpuls tuşu

7 Ölçme/Sürekli ölçme tuşu

8 Referans düzlem seçme tuşu

9 Display

10 Hedef optiği vizörü (GLM 250 VF)

11 Display aydınlatma tuşu

12 Eksi tuşu

13 Minimum ve maksimum ölçüm tuşu

14 Su terazisi

15 Ölçme değeri listesi tuşu

16 Hafıza/Silme tuşu açma/kapama tuşu

17 Taşıma halkası yuvası

18 Dayama pimi

19 Lazer uyarı etiketi

20 Seri numarası

21 1/4"-Diş

22 Batarya gözü

23 Batarya gözü kapak kilidi

24 Doğrultma yardımcısı

25 Hedef optiği penceresi (GLM 250 VF)

26 Algılama merceği

27 Lazer ışını çıkma yeri

28 Koruyucu çanta

29 Taşıma halkası

30 Sehpa*

31 Lazer gözlüğü*

32 Lazer hedef tablası*

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-

samında değildir.

Gösterge elemanları

a Ölçme değeri satırları

b Hata göstergesi “ERROR”

c Sonuç satırı

d Ölçme değeri listesi göstergesi

e Ölçme fonksiyonları

Uzunluk ölçümü

Yüzey ölçümü

Hacim ölçümü

Sürekli ölçüm

min

max Minimum ve maksimum ölçüm

Tekli pisagor ölçümü

İkili pisagor ölçümü

Kombine pisagor ölçümü

Trapez ölçüm

Zaman ayar fonksiyonu

Duvar yüzeyi ölçümü

Sınırlama fonksiyonu

f Batarya uyarısı

g Ölçme için referans düzlem

h Lazer açık

i Sıcaklık uyarısı

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazının alkali mangan bataryalarla kullanılması

tavsiye edilir.

1,2V akülerle 1,5V bataryalara oranla daha az ölçüm yapıla-

bilir.

Batarya gözünü 22 açmak için kilidi 23 konumuna çevirin ve

batarya gözünü dışarı çekin .

Bataryaları veya aküleri yerleştirirken batarya gözündeki şek-

le bakarak doğru kutuplama yapın.

Batarya sembolü Display’de ilk kez göründüğünde daha en

azından 100 ölçme işlemi yapılabilir. Sürekli ölçüm fonksiyo-

nu pasif haldedir.

Batarya sembolü yanıp söndüğünde bataryaları veya akü

hücrelerini değiştirmelisiniz. Artık ölçme yapmak mümkün

değildir.

Bütün bataryaları veya aküleri aynı anda değiştirin. Daima ay-

nı üreticinin aynı kapasitedeki bataryalarını veya akülerini kul-

lanın.

 Ölçme cihazını uzun süre kullanmayacaksanız batarya-

ları veya aküleri çıkarın. Uzun süre kullanım dışı kaldıkla-

rında bataryalar veya aküler korozyona uğrar ve kendilikle-

rinden boşalırlar.

A) Lazer ışını yüzeyden ne kadar iyi geri yansıtılırsa (aynanın yansıtması gibi değil dağılıcı olarak) ve lazer noktası ortam aydınlığına göre ne kadar aydın-

lıksa (örneğin iç mekanlarda veya alaca karanlıklarda) lazer ışınının erişim uzaklığı da o kadar büyük olur). Elverişsiz koşullarda (örneğin açık havada

şiddetli güneş ışığı altında yapılan ölçmelerde) hedef tablasının kullanılması gerekli olabilir.

B) Şiddetli güneş ışını veya iyi yansıtma yapmayan yüzeyler gibi elverişsiz koşullarda maksimim sapma ±20 mm’dir – 150 m’lik mesafede. Elverişli ko-

şullarda ±0,05 mm/m’lik bir etki hesaba katılmalıdır.

C) Sürekli ölçüm fonksiyonunda maksimum işletme sıcaklığı + 40 °C’dir.

D) Lazer çizgisinin genişliği yüzey özelliklerine ve ortam koşullarına bağlıdır.

E) 1,2 voltluk akü hücreleri ile 1,5 voltluk bataryalara oranla daha az ölçme imkanı vardır. Belirtilen batarya kullanım ömrü Display aydınlatması ve sesli

sinyal olmadan yapılan ölçümlere ilişkindir.

Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 20 ile olur.

OBJ_BUCH-947-007.book Page 117 Friday, July 8, 2016 10:44 AM

118 | Türkçe

1 609 92A 1YW | (8.7.16) Bosch Power Tools

İşletme

Çalıştırma

 Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan gü-

neş ışınından koruyun.

 Tarama cihazını aşırı sıcaklıklara veya sıcaklık farklılık-

larına maruz bırakmayın. Cihazınızı örneğin uzun süre

otomobil içinde bırakmayın. Büyük sıcaklık farklarına uğra-

dığı zaman cihazınızı hemen kullanmayın, önce sıcaklığın

dengelenmesini bekleyin sonra kullanın.

 Ölçme cihazını şiddetli çarpma ve düşmelerden koru-

yun. Ölçme cihazı dışarıdan şiddetli bir etkiye maruz kaldı-

ğında çalışmaya devam etmeden önce bir hassaslık kontro-

lü yapmalısınız (Bakınız: “Ölçme cihazının hassaslık kon-

trolü”, sayfa 123).

Açma/kapama

 Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işi-

niz bitince cihazı kapatın. Lazer ışını başkalarının gözünü

alabilir.

Ölçme cihazını açmak için aşağıdaki seçeneklere sahipsiniz:

–Açma/kapama tuşuna 16 basın: Ölçme cihazı açılır ve

uzunluk ölçme fonksiyonunda bulunur. Lazer açılmaz.

– Ölçme tuşuna 7 kısa süre basma: Ölçme cihazı ve lazer açı-

lır. Ölçme cihazı uzunluk ölçümü fonksiyonunda bulunur.

– Ölçme tuşuna 7 uzun süre basma: Ölçme cihazı ve lazer açı-

lır. Ölçme cihazı sürekli ölçüm fonksiyonunda bulunur.

 Lazer ışınını kişilere ve hayvanlara doğrultmayın ve

uzak mesafeden de olsa lazer ışınına bakmayın.

Ölçme cihazını kapatmak için açma/kapama tuşuna 16 uzun

süre basın.

Yaklaşık 5 dakika boyunca ölçme cihazında hiçbir tuşa basıl-

mazsa ölçme cihazı bataryaları korumak üzere otomatik ola-

rak kapanır.

Cihaz otomatik olarak kapandığında hafızaya alınmış bütün

değerler korunur.

Ölçme işlemi

Açıldıktan sonra ölçme cihazı daima uzunluk ölçümü veya sü-

rekli ölçüm fonksiyonunda bulunur. Diğer ölçme fonksiyonla-

rını ilgili fonksiyon tuşuna basarak ayarlayabilirsiniz (Bakınız:

“Ölçme fonksiyonları”, sayfa 119).

Cihaz açıldıktan sonra ölçüm için referans düzlemi olarak ci-

hazın arka kenarı seçilmiştir. Referans düzlemi tuşuna 8 basa-

rak referans düzlemini değiştirebilirsiniz (Bakınız: “Referans

düzlemlerin seçilmesi (Bakınız: Şekiller A–E)”, sayfa 118).

Ölçme fonkisonu ve referans düzlemi seçildikten sonra diğer

bütün adımlar ölçme tuşuna 7 basarak gerçekleştirilir.

Ölçme cihazını seçilmiş bulunan referans düzlemi ile istediği-

niz ölçme çizgisine yerleştirin (Örneğin duvara).

Lazer ışınını açmak için ölçme tuşuna 7 kısa süre basın.

 Lazer ışınını kişilere ve hayvanlara doğrultmayın ve

uzak mesafeden de olsa lazer ışınına bakmayın.

Lazer ışınını hedef yüzeye doğrultun. Ölçme işlemini başlat-

mak için ölçme tuşuna 7 yeniden kısa süre basın.

Sürekli lazer ışını açıldığında ölçme işlemi ölçme tuşuna 7 ilk

basılışta başlar. Sürekli ölçüm fonksiyonunda ölçme işlemi

fonksiyon açıldıktan hemen sonra başlar.

Ölçme değeri tipik olarak 0,5 saniye, en geç 4 saniye sonra

gösterilir. Ölçme işleminin süresi uzaklığa, ışık koşullarına ve

hedef yüzeyin yansıtma özelliklerine bağlıdır. Ölçümün bittiği

sesli bir sinyalle bildirilir. Ölçme işlemi bittikten sonra lazer

ışını otomatik olarak kapanır.

Nişan almadan kesme lazeri yaklaşık 20 saniye içinde ölçme

yapmazsa, lazer ışını bataryaları korumak üzere otomatik ola-

rak kapanır.

Referans düzlemlerin seçilmesi (Bakınız: Şekiller A –E)

Ölçme işlemi için dört farklı referans düzleminden birini seçe-

bilirsiniz:

– Ölçme cihazının arka kenarı veya yana açılmış dayama pi-

minin 18 ön kenarı (örneğin bir dış kenara dayamada),

– Arkaya katlanmış dayama piminin 18 ucu (örneğin köşeler-

den ölçme için),

– Ölçme cihazının ön kenarı (örneğin bir masa kenarından iti-

baren ölçmede),

–Diş 21 (örneğin sehpa ile ölçümler için).

Referans düzlemi seçmek için tuşa 8 Display’de istediğiniz re-

ferans düzlemi görününceye kadar basın. Ölçme cihazının her

açılışında referans düzlem olarak ölçme cihazının arka kenarı

ayarlanır.

Yapılan ölçmeden sonra referans düzlemin değiştirilmesi (ör-

neğin ölçme değeri listesinde ölçme değerleri gösteriminde)

mümkün değildir.

Sürekli lazer ışını

Gerektiğinde ölçme cihazınızı sürekli lazer ışınlarına çevirebi-

lirsiniz. Bunu yapmak için sürekli lazer ışını tuşuna 2 basın.

Display’de “LASER” göstergesi sürekli olrak yanar.

 Lazer ışınını kişilere ve hayvanlara doğrultmayın ve

uzak mesafeden de olsa lazer ışınına bakmayın.

Lazer ışını bu ayarda ölçme işlemlerinin arasında da açık kalır,

ölçme yapmak için ölçme tuşuna 7 sadece bir kere basmak ge-

rekir.

Sürekli lazer ışınını kapatmak için tuşa 2 yeniden basın veya

ölçme cihazını kapatın.

Bir ölçme işlemi esnasında sürekli lazer ışını kapatılırsa ölçme

işlemi de otomatik olarak sonlandırılır.

Display aydınlatması

Display aydınlatmasını açmak ve kapatmak için tuşa 11 basın.

Display aydınlatması açıldıktan sonra 10 saniye içinde her-

hangi bir tuşa basılmazsa, bataryaları korumak üzere Display

aydınlatması kapatılır.

Sesli sinyal

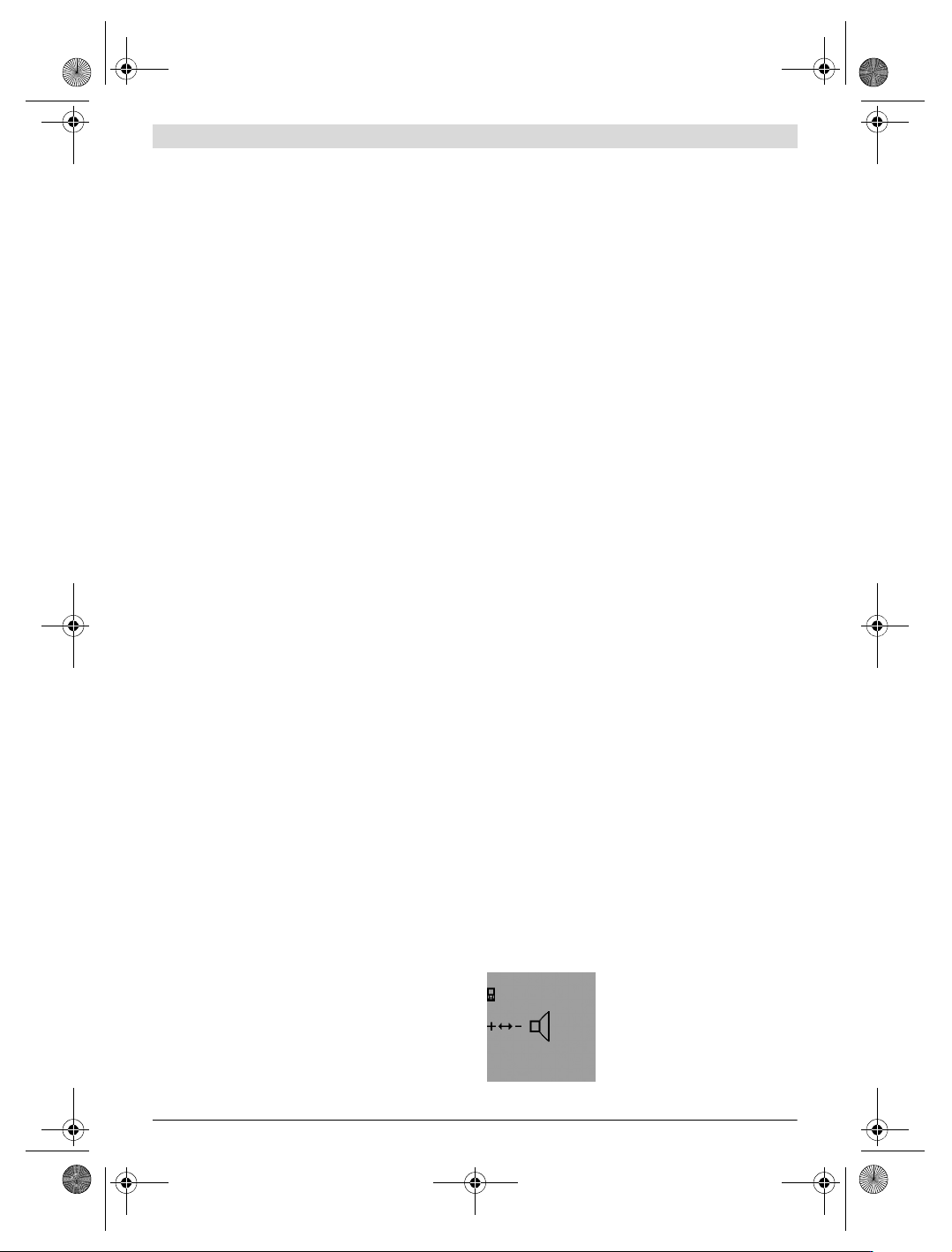

Sesli sinyali açmak ve kapatmak için

fonksiyon seçme tuşuna 3 Display’de

ses ayarı göstergesi görününceye ka-

dar basın. İmpuls tuşuna 6 veya eksi

tuşuna 12 basarak istediğiniz ayarı

seçin.

Seçilen ses ayarı ölçme cihazı kapatı-

lıp açılıncaya kadar korunur.

OBJ_BUCH-947-007.book Page 118 Friday, July 8, 2016 10:44 AM

Türkçe | 119

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Ölçme biriminin değiştirilmesi

Ölçme değerlerini göstermek için istediğiniz zaman ölçme bi-

rimini değiştirebilirsiniz.

Şu ölçme birimlerini seçebilirsiniz:

– Uzunluk ölçümü: m, cm, mm,

–Yüzey ölçümü: m

–Hacim ölçümü: m

Ölçme birimini değiştirmek için fonk-

siyon değiştirme tuşuna 3 Display’de

ölçme birimi değiştirme göstergesi

görününceye kadar basın. İmpuls tu-

şuna 6 veya eksi tuşuna 12 basarak

istediğiniz ölçme birimini seçin.

Ölçme fonksiyonları

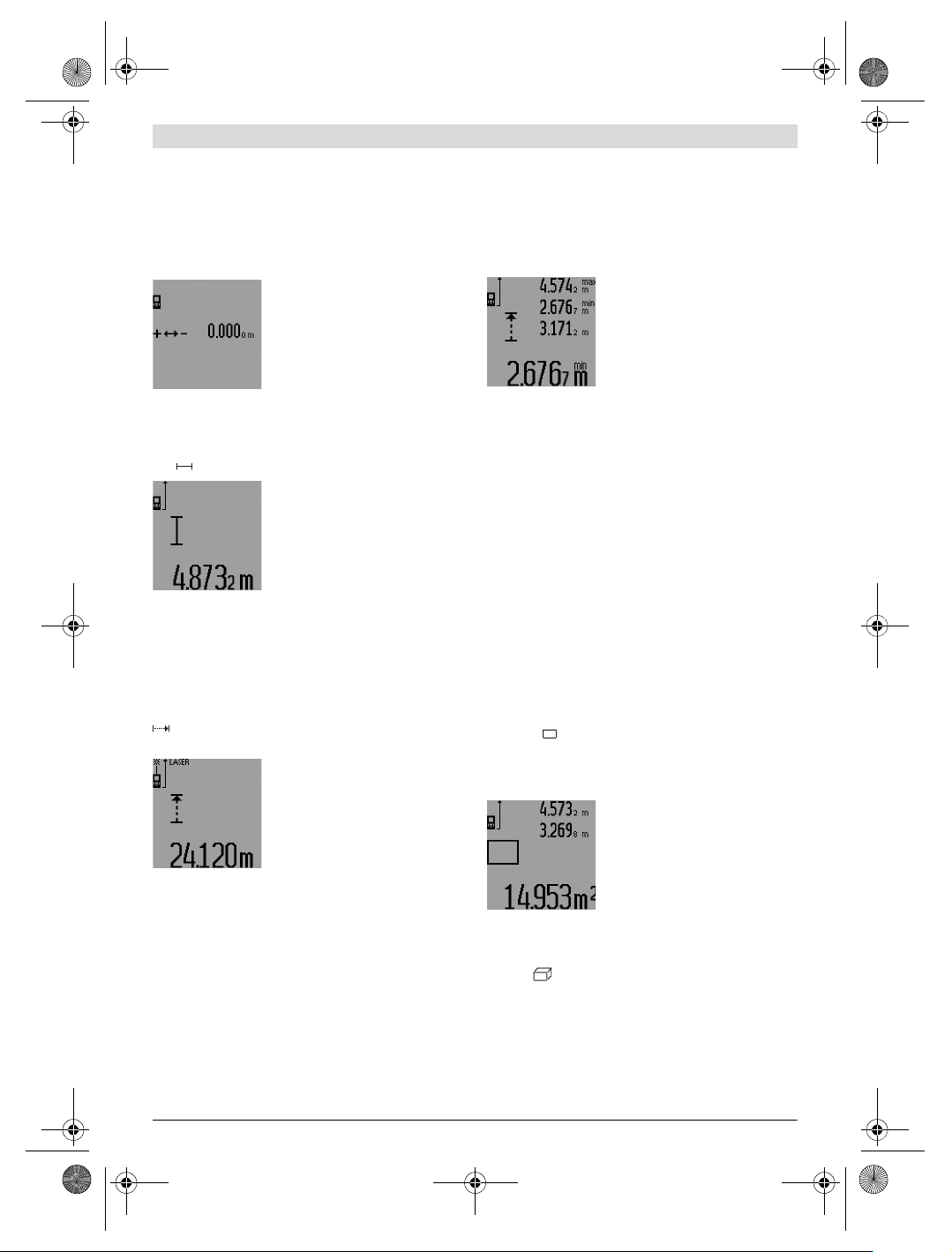

Basit uzunluk ölçümü

Uzunluk ölçümü için tuşa 4 Display’de uzunluk ölçümü göster-

gesi görününceye kadar basın.

Nişan alma ve ölçme için ölçme tuşu-

na 7 kısa süre basın.

Ölçme değeri sonuç satırında c göste-

rilir.

Arka arkaya çok sayıda uzunluk ölçü-

mü yapılınca son ölçümlerin sonuçları

ölçme değeri satırlarında a gösterilir.

Sürekli ölçüm

Sürekli ölçümde ölçme cihazı hedefe göre hareket ettirilebilir

ve ölçme değeri yaklaşık her 0,5saniyede güncellenir. Örne-

ğin bir duvardan istediğiniz bir mesafeye kadar uzaklaşabilir-

siniz, güncel uzaklık daima okunabilir.

Sürekli ölçümler için önce uzunluk ölçümü fonksiyonunu seçin

ve sonra ölçme tuşuna 7 Display’de sürekli ölçüm göstergesi

görününceye kadar basın. Lazer açılır ve hemen ölçme

başlar.

Güncel değer sonuç satırında c göste-

rilir.

Ölçme tuşuna 7 kısa süre basarak sü-

rekli ölçüm fonksiyonunu sonlandırın.

Son ölçme değeri sonuç satırında c

gösterilir. Ölçme tuşuna 7 uzun süre

basılınca sürekli ölçüm fonksiyonu ye-

niden başlatılır.

Sürekli ölçüm 5 dakika sonra otomatik olarak kapanır. Son

ölçme değeri sonuç satırında c gösterilir.

Minimum ve maksimum ölçme (Bakınız: Şekiller F–G)

Minimum ölçme sabit bir yere olan en kısa mesafenin belirlen-

mesine yarar. Bu ölçme örneğin dikliklerin veya yataylıkların

belirlenmesine yarar.

Maksimum ölçüm sabit bir referans noktasından itibaren bü-

yük uzaklıkların belirlenmesine yarar. Bu ölçme işlemi örneğin

köşegenlerin uzunluklarının belirlenmesine yarar.

Basit minimum ve maksimum ölçme için önce uzunluk ölçümü

fonksiyonunu seçin ve daha sonra tuşa 13 basın. Sonuç satı-

rında c minimum ölçüm için “min” gösterilir. Maksimum öl-

çüm için tuşa 13 yeniden basarak sonuç satırında “max” gös-

tergesinin görünmesini sağlayın. Daha sonra ölçme tuşuna 7

basın. Lazer açılır ve ölçme başlar.

Lazer ışınını istediğiniz hedef üzerinde (örneğin köşegenleri

tespit etmek için tavanda) öyle ileri geri hareket ettirin ki, öl-

çümün referans noktası (örneğin dayama piminin 18 ucu) hep

aynı yerde kalsın.

Sonuç satırında c minimum (seçilen

fonksiyona göre) veya maksimum ölç-

me değeri gösterilir. Güncel uzunluk

ölçümü değeri şimdiye kadarki mini-

mum veya maksimum değerden kü-

çük veya büyük olunca bu değerin

üzerine yeni değer yazılır. Ölçme de-

ğeri satırlarında a maksimum

(“max”), minimum (“min”) ve güncel ölçme değeri görünür.

Minimum ve maksimum ölçümü sonlandırmak için ölçme tu-

şuna 7 kısa süre basın. Ölçme tuşuna yeniden basılınca ölçme

işlemi yeniden başlatılır.

Minimum ve maksimum ölçüm uzunluk ölçümü esnasında di-

ğer ölçme fonksiyonları içinde de (örneğin yüzey ölçümü) kul-

lanılabilir. Bunun için ilgili tekil ölçme değerini belirlerken tuşa

13 minimum ölçüm için bir kez maksimum ölçüm için iki kez

basın. Daha sonra lazer ışınını açmak için ölçme tuşuna 7 ba-

sın. İstenen minimum veya maksimum değer ölçülecek biçim-

de ölçme cihazını hareket ettirin ve yapılmakta olan hesapla-

maya minimum veya maksimum değeri almak için ölçme tuşu-

na 7 basın.

Zaman gecikmeli uzunluk ölçümünde ve sınırlama fonksiyo-

nunda minimum ve maksimum ölçüm mümkün değildir.

Minimum ve maksimum ölçüm 5 dakika sonra otomatik olarak

kapanır.

Alan (yüzey) ölçümü

Yüzey ölçümü için tuşa 4 Display’de yüzey ölçümü

göstergesi görününceye kadar basın.

Daha sonra aynen uzunluk ölçümünde olduğu gibi uzunluğu ve

genişliği arka arkaya ölçün. Her iki ölçme işlemi sırasında lazer

ışını açık kalır.

İkinci ölçüm tamamlandıktan sonra

yüzey (alan) otomatik olarak hesapla-

nır ve sonuç satırında c gösterilir. Te-

kil ölçme değerleri ölçme değeri satır-

larında a bulunur.

Hacim ölçümü

Hacim ölçümü için tuşa 4 Display’de hacim ölçümü

sembolü görününceye kadar basın.

Daha sonra aynen uzunluk ölçümünde olduğu gibi uzunluğu,

genişliği ve yüksekliği arka arkaya ölçün. Her üç ölçme işlemi

sırasında da lazer ışını açık kalır.

OBJ_BUCH-947-007.book Page 119 Friday, July 8, 2016 10:44 AM
