Slovensky | 149 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) Zoznam posledných nameraných hodnôt Merací prístroj má v pamäti uložených posledných 30 name- raných hodnôt a ich výpočtov a zobrazuje ich v ob rátenom po- radí…

148 | Slovensky

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Stlačte potom tlačidlo Meranie 7, aby

ste zapli laserový lúč a zamerali cieľo-

vý bod. Znova stlačte tlačidlo Meranie

7 aby ste spustili meranie. Meranie sa

uskutoční po uplynutí zvoleného ča-

sového úseku. Nameraná hodnota sa

zobrazí v riadku pre výsledok c.

Sčítavanie a odpočítavanie výsledkov

merania ani meranie minima a maxima nie sú možné pri mera-

niach dĺžky s časovým oneskorením.

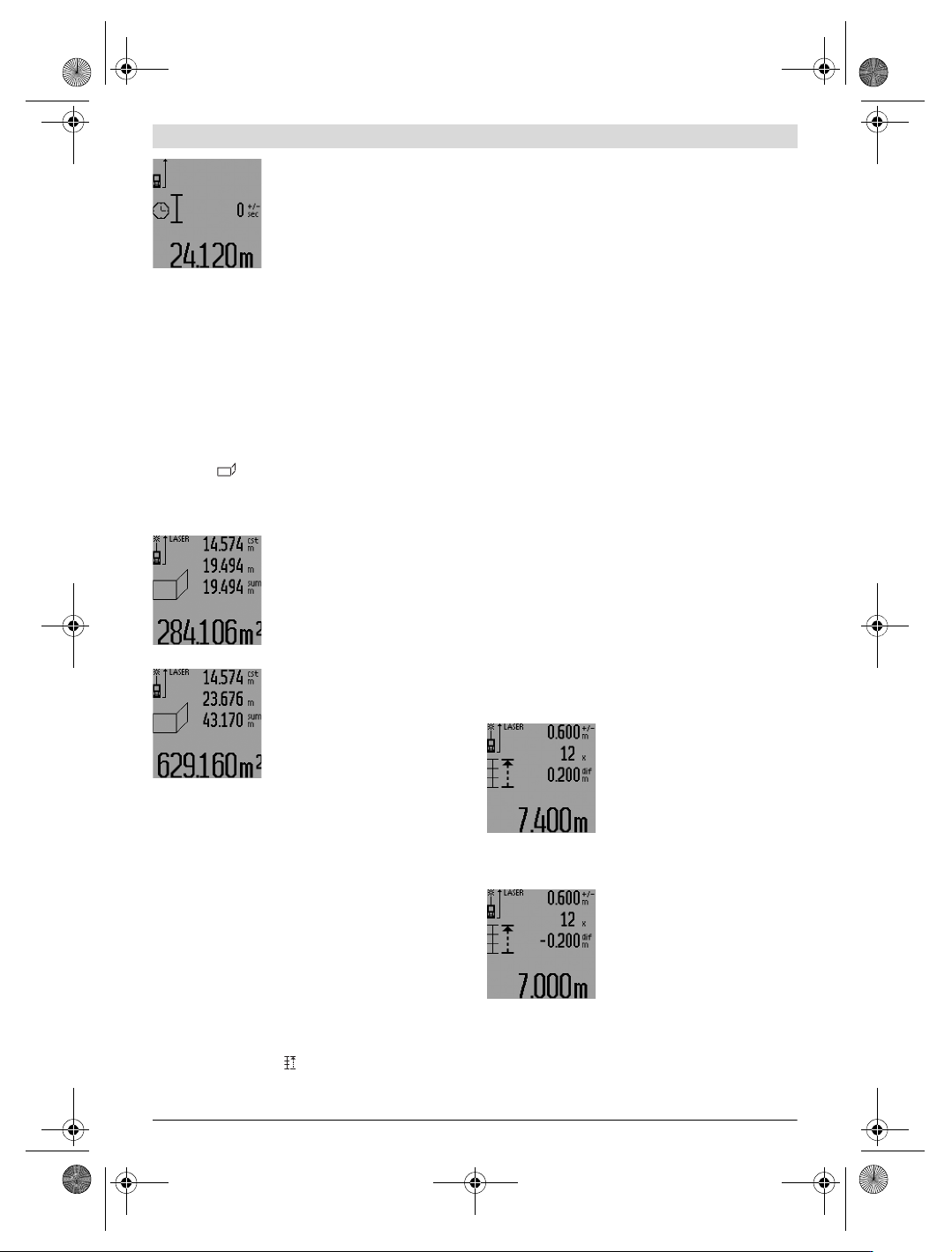

Meranie plochy steny (pozri obrázok L)

Meranie plochy stien slúži na to, aby sa zistil súčet jednotli-

vých plôch, ktoré majú rovnakú výšku.

Na zobrazenom príklade treba odmerať celkovú plochu viace-

rých stien, ktoré majú rovnakú výšku miestnosti A, ale súčas-

ne majú rozdielne dĺžky B.

Ak chcete merať plochu stien, stláčajte tlačidlo na zmenu fun-

kcií 3 dovtedy, kým sa na displeji objaví indikácia pre meranie

plochy stien .

Odmerajte výšku miestnosti A ako pri meraní dĺžky (vzdiale-

nosti). Nameraná hodnota („cst“) sa zobrazí v hornom riadku

pre nameranú hodnotu a. Laser zostáva zapnutý.

Potom odmerajte dĺžku B

prvej ste-

ny. Plocha sa vypočíta automaticky a

zobrazí sa v riadku pre výsledok c. Na-

meraná hodnota dĺžky sa zobrazí v

strednom riadku pre nameranú hod-

notu a. Laser zostáva zapnutý.

Potom odmerajte dĺžku B

druhej ste-

ny. Hodnota jednotlivého merania zo-

brazená v strednom riadku pre name-

ranú hodnotu a sa pripočíta k dĺžke

. Súčet oboch dĺžok („sum“, zobra-

zený v dolnom riadku pre nameranú

hodnotu a) sa vynásobí hodnotou

výšky A uloženou v pamäti. Hodnota

celej plochy sa zobrazí v riadku pre výsledok c.

Môžete odmeriavať ľubovoľné množstvo ďalších dĺžok B

ktoré sa budú automaticky spočítavať a násobiť výškou A.

Predpokladom pre korektný výpočet plochy je to, aby bola pr-

vá odmeraná dĺžka (napríklad výška miestnosti A) rovnaká

pre všetky ďalšie čiastkové plochy.

Ak chcete vykonať nové meranie plochy stien s novou výškou

miestnosti A, stlačte trikrát tlačidlo 16.

Porovnávacia funkcia (pozri obrázok M)

Porovnávacia funkcia slúži na prenášanie pevnej vzdialenosti

(porovnávacia hodnota), ktorá sa môže odmerať alebo zadať.

Pomáha pri označovaní vzdialenosti pre medzisteny pri su-

chej stavbe.

Ak chcete nastaviť porovnávaciu funkciu, stláčajte tlačidlo na

zmenu funkcií 3 dovtedy, kým sa na displeji zobrazí indikácia

pre porovnávaciu funkciu .

Porovnávacia funkcia sa dá nastaviť nasledujúcim spôsobom:

–Ak chcete zadať známu hodnotu, stláčajte tlačidlo Plus 6

resp. tlačidlo Mínus 12 tak dlho, až sa zobrazí indikácia po-

žadovanej hodnoty v hornom riadku a pre nameranú hod-

notu a. Ak podržíte stlačené tlačidlo Plus 6 resp. tlačidlo

Mínus 12 dlhšie, hodnoty pokračujú kontinuálne ďalej. La-

ser sa ešte nezapne.

– Ak chcete odmerať porovnávaciu hodnotu, stlačte tlačidlo

Meranie 7 jedenkrát krátko na zameranie a znova krátko na

meranie. Potom zostáva laserový lúč zapnutý.

– Nameraná alebo zadaná porovnávacia hodnota sa dá kori-

govať pomocou tlačidla Plus 6 alebo tlačidla Mínus 12.

Po stanovení porovnávacej hodnoty stlačte dlho tlačidlo Me-

ranie 7, aby ste začali s meraním.

Pohybujte teraz meracím prístrojom na prenesenie hodnoty

požadovaným smerom. V riadku pre výsledok c sa priebežne

zobrazuje aktuálna namerané hodnota celej meranej trasy. V

hornom riadku pre nameranú hodnotu a sa naďalej zobrazuje

zvolená porovnávacia hodnota.

V strednom a v dolnom riadku pre nameranú hodnotu a sa zo-

brazuje faktor („x“), koľkokrát je porovnávacia hodnota ob-

siahnutá v celej meranej trase, a rozdiel („dif“) medzi celočí-

selným násobkom porovnávacej hodnoty a medzi celou tra-

sou.

Ak je celá meraná trasa o niečo menšia ako celočíselný náso-

bok, vtedy sa zobrazí záporná hodnota rozdielu a najbližší vyš-

ší násobok porovnávanej hodnoty.

Pohybujte meracím prístrojom tak dlho, kým sa v strednom

riadku pre nameranú hodnotu a zobrazí požadovaný násobok

porovnávacej hodnoty a hodnota rozdielu bude v dolnom

riadku pre nameranú hodnotu a „0,0 m“. Preneste potom

vzťažný bod merania.

Príklady:

a) Kladná hodnota rozdielu:

7,4m=(12x0,6m)+0,2m

Na celej trase dĺžky 7,4 m je porovná-

vacia hodnota 0,6 m obsiahnutá 12-

krát. Okrem toho celá trasa obsahuje

ešte zvyšok 0,2 m. Skráťte vzdiale-

nosť medzi meracím prístrojom a vý-

chodiskovým bodom o hodnotu roz-

dielu 0,2 m a potom túto dĺžku pre-

neste.

b) Záporná hodnota rozdielu:

7,0 m = (12 x 0,6 m) – 0,2 m

Na celej trase dĺžky 7,0 m chýba

0,2 m, kým porovnávacia hodnota

0,6 m je obsiahnutá 12-krát. Zväčšite

vzdialenosť medzi meracím prístro-

jom a východiskovým bodom o hod-

notu 0,2 m a potom túto dĺžku pre-

neste.

Krátkym stlačením tlačidla Meranie 7 Porovnávaciu funkciu

prerušíte. Dlhé stlačenie tlačidla meranie

7 spustí Porovnáva-

ciu funkciu znova (s rovnakou porovnávacou hodnotou).

Porovnávacia funkcia sa po 5 minútach automaticky vypne.

Ak chcete opustiť túto funkciu skôr, stlačte niektoré z tlačidiel

pre meracie funkcie.

OBJ_BUCH-947-007.book Page 148 Friday, July 8, 2016 10:44 AM

Slovensky | 149

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

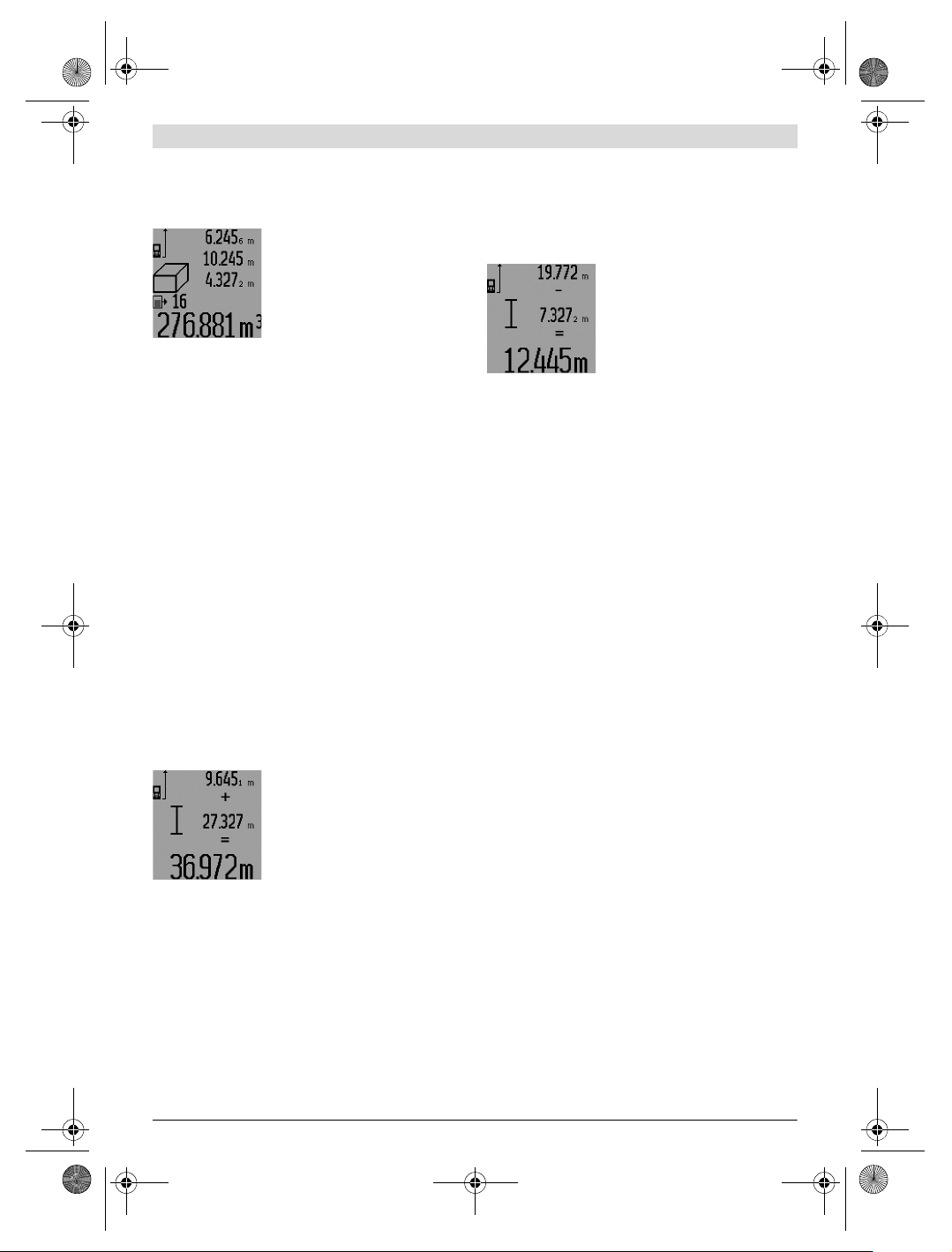

Zoznam posledných nameraných hodnôt

Merací prístroj má v pamäti uložených posledných 30 name-

raných hodnôt a ich výpočtov a zobrazuje ich v obrátenom po-

radí (poslednú nameranú hodnotu na prvom mieste).

Keď chcete vyvolať merania uložené v

pamäti, stlačte tlačidlo 15. Na displeji

sa objaví výsledok posledného mera-

nia, k tomu indikátor pre zoznam na-

meraných hodnôt d a takisto počítad-

lo pre číslovanie zobrazených meraní.

Ak pri novom stlačení tlačidla 15 nie

sú už uložené v pamäti žiadne ďalšie merania, merací prístroj

sa vráti do pôvodnej meracej funkcie. Ak chcete opustiť zo-

znam nameraných hodnôt, stlačte niektoré z tlačidiel pre me-

racie funkcie.

Ak chcete aktuálnu na displeji indikovanú hodnotu zoznamu

nameraných hodnôt vymazať, stlačte krátko tlačidlo 16. Ak

chcete vymazať celý zoznam nameraných hodnôt, podržte

stlačené tlačidlo Zoznam nameraných hodnôt 15 a súčasne

stlačte krátko tlačidlo 16.

Vymazanie nameraných hodnôt

Krátkym stlačením tlačidla 16 môžete vo všetkých meracích

funkciách vymazať naposledy odmerané jednotlivé hodnoty.

Viacnásobným krátkym stlačením tohto tlačidla sa vymazáva-

jú jednotlivé namerané hodnoty v opačnom poradí.

Vo funkcii Meranie plochy stien sa pri prvom krátkom stlačení

tlačidla 16 vymaže posledná jednotlivá nameraná hodnota,

pri druhom stlačení sa vymažú všetky dĺžky B

, a pri treťom

stlačení sa vymaže výška miestnosti A.

Sčítavanie nameraných hodnôt

Keď chcete sčítavať namerané hodnoty, vykonajte najprv ne-

jaké ľubovoľné meranie alebo zvoľte niektorý záznam v zozna-

me nameraných hodnôt. Potom stlačte tlačidlo Plus 6. Na

displeji sa na potvrdenie zobrazí „+“. Potom vykonajte druhé

meranie alebo vyberte nejaký ďalší záznam zo zoznamu name-

raných hodnôt.

Ak chcete vyvolať súčet oboch mera-

ní, stlačte tlačidlo vyvolania výsledku

5. Výpočet sa zobrazí v riadkoch pre

namerané hodnoty a a súčet sa zobra-

zí v riadku pre výsledok c.

Po vypočítaní súčtu sa môžu k tomuto

výsledku pripočítavať ďalšie namera-

né hodnoty alebo hodnoty zapísané v zozname nameraných

hodnôt, keď sa pred meraním vždy stlačí tlačidlo Plus 6. Spo-

čítanie sa ukončí stlačením tlačidla pre výsledok 5.

Upozornenie k sčítavaniu:

– Hodnoty dĺžok, plôch a objemov sa nedajú sčítavať pomie-

šané dohromady. Ak sa napríklad spočíta nejaká hodnota

dĺžky a nejaká hodnota plochy, pri krátkom stlačení tlačidla

pre výsledok 5 sa na displeji na chvíľu objaví indikácia

„ERROR“. Potom prejde merací prístroj do tej meracej

funkcie, ktorá bola aktivovaná naposledy.

– Pripočítava sa vždy výsledok jedného merania (napr. hod-

nota objemu), pri trvalých meraniach nameraná hodnota

indikovaná v riadku pre výsledok c. Sčítavanie jednotlivých

nameraných hodnôt z riadkov pre namerané hodnoty a nie

je možné.

– Pri časovo oneskorenom meraní dĺžky a v porovnávacej

funkcii žiadne sčítavanie nie je možné, ak bolo sčítavanie

začaté, pri prepnutí do týchto funkcií sa preruší.

Odčítavanie nameraných hodnôt

Ak chcete odpočítavať namerané

hodnoty, stlačte tlačidlo Mínus 12 a

na potvrdenie sa na displeji objaví in-

dikácia „–“. Ďalší postup je analo-

gický ako pri „Sčítavanie nameraných

hodnôt“.

Pokyny na používanie

Všeobecné upozornenia

Prijímacia šošovka 26 a výstup laserového lúča 27 nesmú byť

počas merania zakryté.

Počas merania nesmiete merací prístroj pohybovať (s výnim-

kou funkcií Trvalé meranie, Meranie minima/maxima a Porov-

návacia funkcia). Prikladajte vždy preto merací prístroj podľa

možnosti na pevnú dorazovú alebo podkladovú plochu.

Čo ovplyvňuje merací rozsah

Merací rozsah závisí od svetelných pomerov a reflexných

vlastností cieľovej plochy. Aby ste laserový lúč lepšie videli,

použite pri meraní vonku a pri silnom slnečnom žiarení okulia-

re na zviditeľnenie laserového lúča 31 (príslušenstvo) a lase-

rovú cieľovú tabuľku 32 (príslušenstvo), alebo cieľovú plochu

nejakým vhodným spôsobom zatieňte.

Čo ovplyvňuje výsledok merania

Na základe fyzikálnych efektov sa nedá vylúčiť, aby sa pri me-

raní na rozličných povrchových plochách neobjavili chyby

merania. Sem patria nasledovné:

– priehľadné povrchové plochy (napr. sklo, voda),

– zrkadliace povrchové plochy (napr. leštený kov, sklo),

– porózne povrchové plochy (napr. rôzne izolačné materiá-

ly),

– štrukturované povrchové plochy (napr. hrubá omietka,

prírodný kameň).

V prípade potreby použite na týchto povrchových plochách

laserovú cieľovú tabuľku 32 (príslušenstvo).

Chybné merania sa okrem toho môžu vyskytovať na šikmých

zameraných cieľových plochách.

Nameranú hodnotu môžu takisto ovplyvňovať vzduchové

vrstvy s rozlične vysokou teplotou alebo nepriamo prijímané

reflexie (odrazy) nameranej hodnoty.

Meranie pomocou dorazového kolíka (pozri obrázky B, C,

F, G)

Používanie dorazového kolíka 18 je vhodné napr. na meranie

z kútov (uhlopriečka miestnosti) alebo na meranie ťažko

dostupných miest, ako sú napr. roletové koľajničky.

Stlačte aretáciu 1 dorazového kolíka, keď chcete kolík vyklo-

piť von alebo zaklopiť späť, alebo keď chcete zmeniť jeho po-

lohu.

OBJ_BUCH-947-007.book Page 149 Friday, July 8, 2016 10:44 AM

150 | Slovensky

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Pre merania od vonkajších rohov môžete vyklopiť dorazový

kolík smerom do strany, pre merania od zadnej hrany dorazo-

vého kolíka ho vyklopte smerom dozadu.

Nastavte primerane vzťažnú rovinu pre merania s dorazovým

kolíkom stlačením tlačidla 8 (pre merania s dorazovým kolí-

kom umiestneným bočne na meranie od zadnej hrany mera-

cieho prístroja).

Nastavenie pomocou libely (vodováhy)

Libela 14 umožňuje jednoduché nastavenie vodorovnej polo-

hy meracieho prístroja. Takýmto spôsobom môžete jedno-

duchšie zameriavať cieľové plochy, predovšetkým na väčšie

vzdialenosti.

Libela 14 v kombinácii s laserovým lúčom nie je vhodná na ni-

velovanie.

Zameranie pomocou cieľovej optiky (GLM 250 VF)

(pozri obrázok N)

Zraková línia cez cieľovú optiku a laserový lúč prebiehajú na-

vzájom rovnobežne. Vďaka tomu sa môže dosiahnuť precízne

zameranie na dlhé vzdialenosti v prípadoch, keď už laserový

lúč prestal byť viditeľný voľným okom.

Na zameranie pozrite cez hľadáčik 10 cieľovej optiky. Dávajte

pozor na to, aby bolo okienko 25 cieľovej optiky voľné a aby

bolo čisté.

Upozornenie: V blízkej vzdialenosti sa skutočný a zobrazený

cieľový bod neprekrývajú.

Zameranie pomocou nastavovacej pomôcky

(pozri obrázok O)

Pomocou nastavovacej pomôcky 24 sa môže zameranie na

veľké vzdialenosti uľahčiť. Pozerajte preto pozdĺž nastavova-

cej pomôcky na hornej strane meracieho prístroja. Laserový

lúč prebieha paralelne k tejto zrakovej línii (rovnobežne).

Práca so statívom (Príslušenstvo)

Použitie statívu je nevyhnutné predovšetkým pri väčších

vzdialenostiach. Umiestnite merací prístroj závitom 1/4" 21

na rýchlupínaciu platničku statívu 30 alebo nejakého bežného

fotografického statívu. Aretačnou skrutkou ho dobre priskrut-

kujte na rýchloupínaciu platničku statívu.

Stláčaním tlačidla 8 nastavte príslušnú vzťažnú rovinu pre me-

ranie so statívom (vzťažná rovina závit).

Poruchy – príčiny a ich odstránenie

Merací prístroj kontroluje korektné fungo-

vanie pri každom meraní. Keď sa zistí poru-

cha, na displeji bliká už len symbol, ktorý sa

nachádza vedľa. V takomto prípade, alebo

ak vyššie uvedené opatrenia nevedia od-

strániť poruchu, doručte merací prístroj

prostredníctvom svojho predajcu autorizovanému servisné-

mu stredisku Bosch.

Kontrola presnosti merania meracieho prístroja

Presnosť meracieho prístroja môžete prekontrolovať nasle-

dovne:

– Zvoľte trvalo nemennú meraciu vzdialenosť v dĺžke cca 1 až

10 m, ktorej dĺžku presne poznáte (napríklad šírku miest-

Príčina Odstránenie

Výstraha nevhodnej teploty (i) bliká, meranie nie je

možné

Merací prístroj sa nachádza mimo

rámca prevádzkovej teploty od

–10°C do +50°C (vo funkcii

trvalé meranie do +40 °C).

Počkajte, kým merací

prístroj dosiahne

prevádzkovú teplotu

Indikovaná výstraha slabej batérie (f)

Napätie batérie klesá (meranie je

ešte možné)

Výmena batérií resp.

akumulátorových

článkov

Indikácia výstraha slabej batérie (f) bliká, meranie nie je

možné

Napätie batérie je príliš nízke Výmena batérií resp.

akumulátorových

článkov

Indikácie „ERROR“ a „–––––“ na displeji

Uhol medzi laserovým lúčom a

cieľom je príliš ostrý.

Zväčšite uhol medzi

laserovým lúčom a

cieľom

Cieľová plocha reflektuje príliš

intenzívne (napríklad zrkadlo)

alebo príliš slabo (napríklad čierna

látka), prípadne vtedy, ak je

okolité svetlo príliš silné.

Použite cieľovú tabuľku

32 (príslušenstvo)

Výstup laserového lúča 27 resp.

prijímacia šošovka 26 sú zarosené

(napríklad následkom rýchlej

zmeny teploty).

Pomocou mäkkej

handričky vytrite výstup

laserového lúča 27 resp.

prijímaciu šošovku 26

dosucha

Vypočítaná hodnota je väčšia ako

999999 m/m

Výpočet rozdeľte na

jednotlivé čiastkové

kroky

Indikácia „ERROR“ bliká hore na displeji

Sčítavanie/odčítavanie

nameraných hodnôt s rozdielnymi

meracími jednotkami

Sčítavajte/odčítavajte

len namerané hodnoty s

rovnakými meracími

jednotkami

Výsledok merania je nepravdepodobný

Cieľová plocha nereflektuje

jednoznačne (napríklad voda,

sklo).

Zakryte cieľovú plochu

Výstup laserového lúča 27 resp.

prijímacia šošovka 26 sú prikryté.

Výstup laserového lúča

27 príjímaciu šošovku

26 uvoľnite

Na dráhe laserového lúča je

prekážka

Laserový bod sa musí

celý nachádzať na

cieľovej ploche.

Nastavená nesprávna vzťažná

rovina

Vyberte takú vzťažnú

rovinu, ktorá sa hodí pre

dané meranie

Príčina Odstránenie

OBJ_BUCH-947-007.book Page 150 Friday, July 8, 2016 10:44 AM
