Magyar | 151 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) nosti, otvor dverí a podobne). Táto meracia vzdialenosť sa musí nachádzať vo vnútri mies tnosti, cieľová ploche mera- nia musí byť hl adká a musí mať d obrý odraz.…

150 | Slovensky

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Pre merania od vonkajších rohov môžete vyklopiť dorazový

kolík smerom do strany, pre merania od zadnej hrany dorazo-

vého kolíka ho vyklopte smerom dozadu.

Nastavte primerane vzťažnú rovinu pre merania s dorazovým

kolíkom stlačením tlačidla 8 (pre merania s dorazovým kolí-

kom umiestneným bočne na meranie od zadnej hrany mera-

cieho prístroja).

Nastavenie pomocou libely (vodováhy)

Libela 14 umožňuje jednoduché nastavenie vodorovnej polo-

hy meracieho prístroja. Takýmto spôsobom môžete jedno-

duchšie zameriavať cieľové plochy, predovšetkým na väčšie

vzdialenosti.

Libela 14 v kombinácii s laserovým lúčom nie je vhodná na ni-

velovanie.

Zameranie pomocou cieľovej optiky (GLM 250 VF)

(pozri obrázok N)

Zraková línia cez cieľovú optiku a laserový lúč prebiehajú na-

vzájom rovnobežne. Vďaka tomu sa môže dosiahnuť precízne

zameranie na dlhé vzdialenosti v prípadoch, keď už laserový

lúč prestal byť viditeľný voľným okom.

Na zameranie pozrite cez hľadáčik 10 cieľovej optiky. Dávajte

pozor na to, aby bolo okienko 25 cieľovej optiky voľné a aby

bolo čisté.

Upozornenie: V blízkej vzdialenosti sa skutočný a zobrazený

cieľový bod neprekrývajú.

Zameranie pomocou nastavovacej pomôcky

(pozri obrázok O)

Pomocou nastavovacej pomôcky 24 sa môže zameranie na

veľké vzdialenosti uľahčiť. Pozerajte preto pozdĺž nastavova-

cej pomôcky na hornej strane meracieho prístroja. Laserový

lúč prebieha paralelne k tejto zrakovej línii (rovnobežne).

Práca so statívom (Príslušenstvo)

Použitie statívu je nevyhnutné predovšetkým pri väčších

vzdialenostiach. Umiestnite merací prístroj závitom 1/4" 21

na rýchlupínaciu platničku statívu 30 alebo nejakého bežného

fotografického statívu. Aretačnou skrutkou ho dobre priskrut-

kujte na rýchloupínaciu platničku statívu.

Stláčaním tlačidla 8 nastavte príslušnú vzťažnú rovinu pre me-

ranie so statívom (vzťažná rovina závit).

Poruchy – príčiny a ich odstránenie

Merací prístroj kontroluje korektné fungo-

vanie pri každom meraní. Keď sa zistí poru-

cha, na displeji bliká už len symbol, ktorý sa

nachádza vedľa. V takomto prípade, alebo

ak vyššie uvedené opatrenia nevedia od-

strániť poruchu, doručte merací prístroj

prostredníctvom svojho predajcu autorizovanému servisné-

mu stredisku Bosch.

Kontrola presnosti merania meracieho prístroja

Presnosť meracieho prístroja môžete prekontrolovať nasle-

dovne:

– Zvoľte trvalo nemennú meraciu vzdialenosť v dĺžke cca 1 až

10 m, ktorej dĺžku presne poznáte (napríklad šírku miest-

Príčina Odstránenie

Výstraha nevhodnej teploty (i) bliká, meranie nie je

možné

Merací prístroj sa nachádza mimo

rámca prevádzkovej teploty od

–10°C do +50°C (vo funkcii

trvalé meranie do +40 °C).

Počkajte, kým merací

prístroj dosiahne

prevádzkovú teplotu

Indikovaná výstraha slabej batérie (f)

Napätie batérie klesá (meranie je

ešte možné)

Výmena batérií resp.

akumulátorových

článkov

Indikácia výstraha slabej batérie (f) bliká, meranie nie je

možné

Napätie batérie je príliš nízke Výmena batérií resp.

akumulátorových

článkov

Indikácie „ERROR“ a „–––––“ na displeji

Uhol medzi laserovým lúčom a

cieľom je príliš ostrý.

Zväčšite uhol medzi

laserovým lúčom a

cieľom

Cieľová plocha reflektuje príliš

intenzívne (napríklad zrkadlo)

alebo príliš slabo (napríklad čierna

látka), prípadne vtedy, ak je

okolité svetlo príliš silné.

Použite cieľovú tabuľku

32 (príslušenstvo)

Výstup laserového lúča 27 resp.

prijímacia šošovka 26 sú zarosené

(napríklad následkom rýchlej

zmeny teploty).

Pomocou mäkkej

handričky vytrite výstup

laserového lúča 27 resp.

prijímaciu šošovku 26

dosucha

Vypočítaná hodnota je väčšia ako

999999 m/m

Výpočet rozdeľte na

jednotlivé čiastkové

kroky

Indikácia „ERROR“ bliká hore na displeji

Sčítavanie/odčítavanie

nameraných hodnôt s rozdielnymi

meracími jednotkami

Sčítavajte/odčítavajte

len namerané hodnoty s

rovnakými meracími

jednotkami

Výsledok merania je nepravdepodobný

Cieľová plocha nereflektuje

jednoznačne (napríklad voda,

sklo).

Zakryte cieľovú plochu

Výstup laserového lúča 27 resp.

prijímacia šošovka 26 sú prikryté.

Výstup laserového lúča

27 príjímaciu šošovku

26 uvoľnite

Na dráhe laserového lúča je

prekážka

Laserový bod sa musí

celý nachádzať na

cieľovej ploche.

Nastavená nesprávna vzťažná

rovina

Vyberte takú vzťažnú

rovinu, ktorá sa hodí pre

dané meranie

Príčina Odstránenie

OBJ_BUCH-947-007.book Page 150 Friday, July 8, 2016 10:44 AM

Magyar | 151

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

nosti, otvor dverí a podobne). Táto meracia vzdialenosť sa

musí nachádzať vo vnútri miestnosti, cieľová ploche mera-

nia musí byť hladká a musí mať dobrý odraz.

– Odmerajte túto vzdialenosť 10-krát za sebou.

Odchýlka jednotlivých meraní od strednej hodnoty smie byť

maximálne ±1,5 mm. Zaprotokolujte si tieto merania, aby ste

neskôr mohli presnosť meraní porovnávať.

Údržba a servis

Údržba a čistenie

Merací prístroj skladujte a transportujte v ochrannej taške,

ktorá sa dodáva spolu s meracím prístrojom.

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte

žiadne čistiace prostriedky ani rozpúšťadlá.

Predovšetkým prijímaciu šošovku 26 ošetrujte rovnako

starostlivo, ako treba ošetrovať napríklad okuliare alebo šo-

šovku fotoaparátu.

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku výrobku.

V prípade potreby zasielajte merací prístroj do opravy v

ochrannej taške 28.

Servisné stredisko a poradenstvo pri používaní

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy

a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo-

žené obrázky a informácie k náhradným súčiastkam nájdete aj

na web-stránke:

www.bosch-pt.com

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri

otázkach týkajúcich sa našich produktov a ich príslušenstva.

V prípade akýchkoľvek otázok a objednávok náhradných sú-

čiastok uvádzajte bezpodmienečne 10-miestne vecné číslo

uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja

alebo náhradné diely online.

Tel.: (02) 48 703 800

Fax: (02) 48 703 801

E-Mail: servis.naradia@sk.bosch.com

www.bosch.sk

Likvidácia

Výrobok, príslušenstvo a obal treba dať na recykláciu šetriacu

životné prostredie.

Neodhadzujte opotrebované meracie prístroje ani akumuláto-

ry/batérie do komunálneho odpadu!

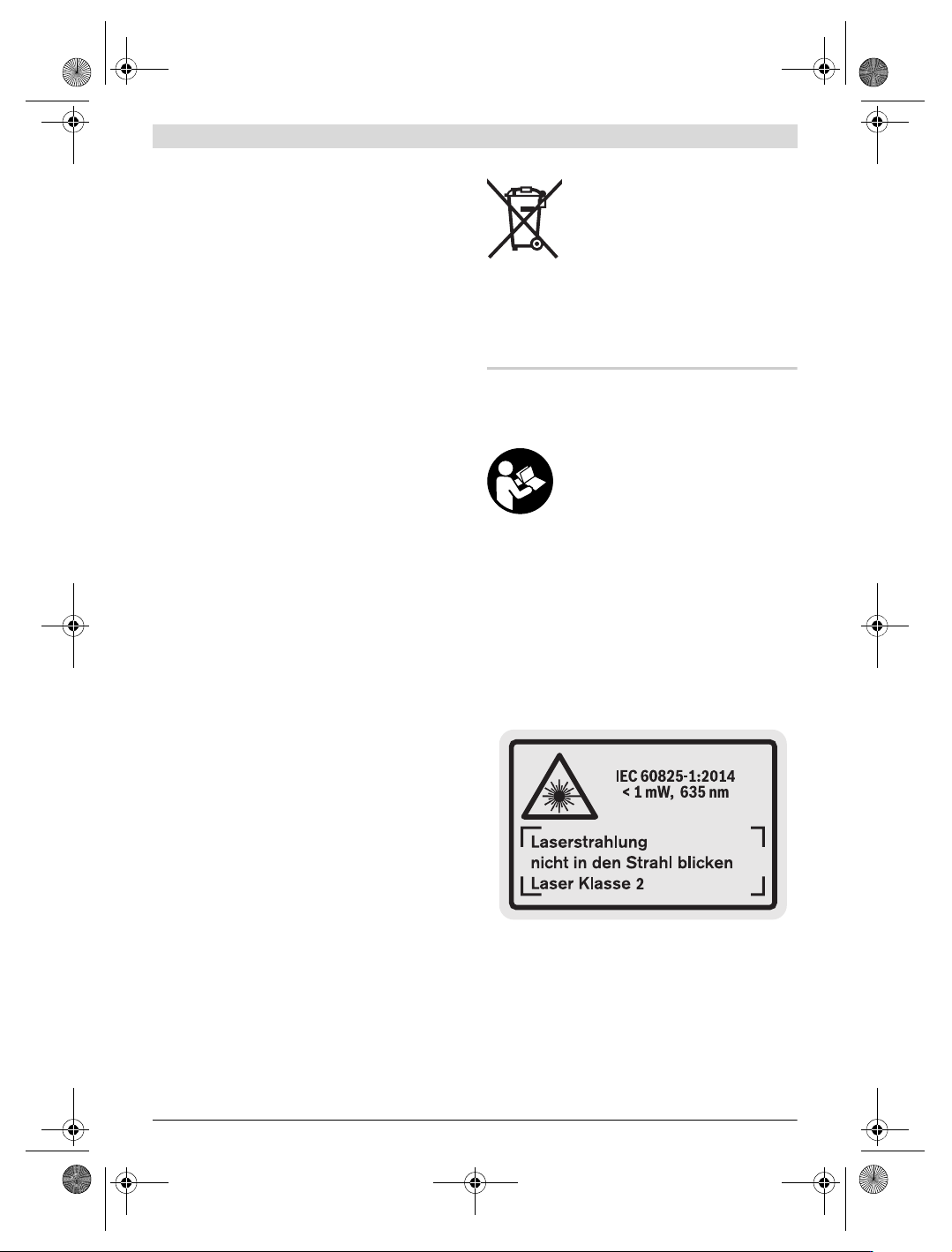

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ sa

musia už nepoužiteľné meracie prístroje a

podľa európskej smernice 2006/66/ES sa

musia poškodené alebo opotrebované aku-

mulátory/batérie zbierať separovane a tre-

ba ich dávať na recykláciu zodpovedajúcu

ochrane životného prostredia.

Zmeny vyhradené.

Magyar

Biztonsági előírások

Olvassa el és tartsa be valamennyi utasí-

tást, hogy veszélymentesen és biztonságo-

san tudja kezelni a mérőműszert. Ha a mé-

rőműszert nem a mellékelt előírásoknak

megfelelően használja, ez befolyással lehet

a mérőműszerbe beépített védelmi intéz-

kedésekre. Soha ne tegye felismerhetet-

lenné a mérőműszeren található figyelmez-

tető táblákat. BIZTOS HELYEN ŐRIZZE MEG EZEKET AZ

UTASÍTÁSOKAT, ÉS HA A MÉRŐMŰSZERT TOVÁBBADJA,

ADJA TOVÁBB EZEKET AZ UTASÍTÁSOKAT IS.

 Vigyázat – ha az itt leírtaktól eltérő kezelő vagy beállí-

tó berendezéseket használ, vagy más eljárásokat alkal-

maz, ez veszélyes sugárterheléshez vezethet.

 A mérőműszer egy figyelmeztető táblával kerül szállí-

tásra (a képes oldalon a mérőműszer rajzán a 19 szám-

mal van jelölve).

 Ha a figyelmeztető tábla szövege nem az Ön nyelvén

van megadva, ragassza át azt az első üzembe helyezés

előtt a készülékkel szállított öntapadó címkével, ame-

lyen a szöveg az Ön országában használatos nyelven ta-

lálható.

OBJ_BUCH-947-007.book Page 151 Friday, July 8, 2016 10:44 AM

152 | Magyar

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Ne irányítsa a lézersugarat más szemé-

lyekre vagy állatokra és saját maga se

nézzen bele sem a közvetlen, sem a

visszavert lézersugárba. Ellenkező eset-

ben a személyeket elvakíthatja, baleseteket

okozhat és megsértheti az érintett személy

szemét.

 Ha a szemét lézersugárzás éri, csukja be a szemét és

lépjen azonnal ki a lézersugár vonalából.

 Ne hajtson végre a lézerberendezésen semmiféle vál-

toztatást.

 Ne használja a lézerpontkereső szemüveget védőszem-

üvegként. A lézerpontkereső szemüveg a lézersugár felis-

merésének megkönnyítésére szolgál, de nem nyújt védel-

met a lézersugárral szemben.

 Ne használja a lézerpontkereső szemüveget napszem-

üvegként vagy a közlekedésben egyszerű szemüveg-

ként. A lézerpontkereső szemüveg nem nyújt teljes védel-

met az ultraibolya sugárzással szemben és csökkenti a

színfelismerési képességet.

 A mérőműszert csak szakképzett személyzet csak ere-

deti pótalkatrészek felhasználásával javíthatja. Ez biz-

tosítja, hogy a mérőműszer biztonságos műszer maradjon.

 Ne hagyja, hogy gyerekek a lézersugárral felszerelt

mérőműszert felügyelet nélkül használják. Ezzel akarat-

lanul elvakíthatnak más személyeket.

 Ne dolgozzon a mérőműszerrel olyan robbanás-

veszélyes környezetben, ahol éghető folyadékok, gá-

zok vagy porok vannak. A mérőműszerben szikrák kelet-

kezhetnek, amelyek a port vagy a gőzöket meggyújthatják.

A termék és alkalmazási lehetőségei-

nek leírása

Kérjük hajtsa ki a Kezelési Utasításnak a mérőműszer képét

tartalmazó kihajtható lapját, miközben a Kezelési Utasítást ol-

vassa.

Rendeltetésszerű használat

A mérőműszer távolságok, hosszúság és magasság mérésére

és felületek és térfogatok kiszámítására szolgál. A mérőmű-

szer mind beltéri, mind a szabadban végzett mérésekhez

használható.

Műszaki adatok

Digitális lézeres távolságmérő GLM 150 GLM 250 VF

Cikkszám

3 601 K72 000 3 601 K72 100

Céloptika

– 

Mérési tartomány

0,05–150 m

0,05–250 m

Mérési pontosság (tipikusan) ±1,0mm

±1,0mm

Legkisebb kijelezhető egység 0,1 mm 0,1 mm

Üzemi hőmérséklet

–10°C...+50°C

Tárolási hőmérséklet –20 °C...+70 °C –20 °C...+70 °C

A levegő megengedett legmagasabb nedvességtartalma,

max.

90 % 90 %

Lézerosztály

Lézertípus

635 nm, <1 mW 635 nm, <1 mW

Lézersugár átmérő (25 °C mellett) kb.

– 10 m távolságban

– 150 m távolságban

6mm

90 mm

6mm

90 mm

Elemek

Akkumulátorcellák

4x1,5VLR03(AAA)

4 x 1,2 V HR03 (AAA)

4x1,5VLR03(AAA)

4x1,2VHR03(AAA)

Az elem élettartama kb.

– Egyedi mérések

–Tartós mérés

30000

5óra

30000

5óra

Súly az „EPTA-Procedure 01:2014”

(01:2014 EPTA-eljárás) szerint

0,24 kg 0,24 kg

Méretek

66 x 120 x 37 mm 66 x 120 x 37 mm

Védettségi osztály

IP 54 (por és fröccsenő víz ellen

védett kivitel)

IP 54 (por és fröccsenő víz ellen

védett kivitel)
