elemek és akkumulátorok egy hosszabb tárolás során kor-

rodálhatnak, vagy maguktól kimerülhetnek.

Üzemeltetés

Üzembevétel

 Óvja meg a mérőműszert a nedvességtől és a közvetlen

napsugárzás behatásától.

 Ne tegye ki a mérőműszert extrém hőmérsékletek vagy

hőmérsékletingadozások hatásának. Például ne hagyja

hosszabb ideig a mérőműszert egy autóban. Nagyobb

hőmérsékletingadozások esetén hagyja hogy a mérő-

műszert előbb temperálódjon, mielőtt használatba venné.

 Ügyeljen arra, hogy a mérőműszer ne eshessen le és ne

legyen kitéve erősebb lökéseknek vagy ütéseknek. Ha

a mérőműszert erős külső hatás érte, a munka folytatása

előtt ellenőrizze annak pontosságát (lásd „A mérőműszer

pontosságának ellenőrzése”, a 160. oldalon).

Be- és kikapcsolás

 Sohase hagyja a bekapcsolt mérőműszert felügyelet

nélkül és használat után mindig kapcsolja ki a mérő-

műszert. A lézersugár más személyeket elvakíthat.

A mérőműszer bekapcsolásához a következő lehetőségek

állnak rendelkezésre:

–Nyomja meg a 16 Be-/Ki-gombot: A mérőműszer bekap-

csolásra kerül és a hosszmérési funkcióban van. A lézer

nem kerül bekapcsolásra.

–Nyomja meg röviden a 7 mérési gombot: A mérőműszer és

a lézer bekapcsolásra kerül. A mérőműszer a hosszmérési

funkcióban van.

– Nyomja meg hosszabb időre a 7 mérési gombot: A mérő-

műszer és a lézer bekapcsolásra kerül. A mérőműszer a tar-

tós mérési funkcióban van.

 Sohase irányítsa a lézersugarat személyekre vagy álla-

tokra, és sohase nézzen bele közvetlenül, – még na-

gyobb távolságból sem – a lézersugárba.

A mérőműszer kikapcsolásához nyomja meg hosszabb időre

a 16 be-/kikapcsoló billentyűt.

Ha a mérőműszeren kb. 5 percig egyik billentyűt sem nyomják

meg, a mérőműszer az elemek kímélésére automatikusan ki-

kapcsol.

Egy automatikus kikapcsolás esetén minden tárolt érték meg-

marad.

Mérési folyamat

A mérőműszer a bekapcsolás után mindig a hosszmérési, illet-

ve tartós mérési funkcióban van. Más mérési funkciókat a

mindenkori funkcióbillentyűvel lehet beállítani (lásd „Mérési

funkciók”, az 155. oldalon).

A mérőműszer minden egyes bekapcsolása után a mérőmű-

szer hátsó éle van vonatkoztató síkként beállítva. A 8 vonat-

koztató sík billentyű megnyomásával a vonatkoztató síot meg

lehet változtatni (lásd „A vonatkoztató sík kijelölése

(lásd az „A” – „E” ábrát)”, a 154. oldalon).

A mérési funkció és a vonatkoztató sík kijelölése után vala-

mennyi további lépést a 7 mérési billentyű megnyomásával le-

het végrehajtani.

Fektesse hozzá a mérőműszert a kijelölt vonatkoztató síkkal a

kívánt mérési vonalra (például a falra).

A lézersugár bekapcsolásához nyomja meg rövid időre a 7 mé-

rési billentyűt.

 Sohase irányítsa a lézersugarat személyekre vagy álla-

tokra, és sohase nézzen bele közvetlenül, – még na-

gyobb távolságból sem – a lézersugárba.

Irányítsa a lézersugat a célfelületre. A mérés kiváltásához

nyomja meg ismét a 7 mérési billentyűt.

Folyamatosan bekapcsolt lézersugár esetén a mérés már a 7

mérési gomb első megnyomásakor elkezdődik. A tartós mé-

rés funkció esetén a mérés a funkció bekapcsolásakor azon-

nal megkezdődik.

A mérési eredmény tipikusan 0,5 másodpercen belül és leg-

később 4 másodperc elteltével jelenik meg. A mérés időtarta-

ma a távolságtól, a megvilágítási viszonyoktól és a célfelület

visszaverési tulajdonságaitól függ. A mérés befejezését egy

hangjel jelzi. A mérés befejezése után a lézer automatikusan

kikapcsolódik.

Ha a lézersugár irányának beállítása után kb. 20 másodpercig

nem történik mérés, a lézersugár az elemek kímélésére auto-

matikusan kikapcsolódik.

A vonatkoztató sík kijelölése (lásd az „A” – „E” ábrát)

A méréshez négy különböző vonatkoztató sík között lehet vá-

lasztani:

– a mérőműszer hátsó éle, illetve az oldalra kihajtott 18

ütkö-

zőcsap első éle (például külső sarkokra való felfektetés

esetén),

– a hátrafelé kihajtott 18 ütközőcsap csúcsa (például sar-

kokból kiinduló mérések esetén),

– a mérőműszer első éle (például egy asztal élétől kiinduló

méréshez),

–a 21 menet (például a háromlábú műszerállvány alkalma-

zásával végzett méréshez).

A vonatkoztatási sík kijelöléséhez nyomja meg annyiszor egy-

más után a 8 gombot, amíg a kijelzőn megjelenik a kívánt vo-

natkoztatási sík. A mérőműszer minden egyes bekapcsolása

után a mérőműszer hátsó éle van vonatkoztató síkként beállít-

va.

A már végrehajtott méréseknél a vonatkoztatási síkot (például

a mérési eredményeknek a mérési érték listában való kijelzé-

séhez) utólag már nem lehet megváltoztatni.

Tartós lézersugár

Szükség esetén át lehet állítani a mérőműszert a lézersugár

tartós kibocsátására. Nyomja meg ehhez a 2 tartós lézersugár

billentyűt. A kijelzőn most a „LASER” kijelzés folyamatosan

világít.

 Sohase irányítsa a lézersugarat személyekre vagy álla-

tokra, és sohase nézzen bele közvetlenül, – még na-

gyobb távolságból sem – a lézersugárba.

A lézersugár ennél a beállításnál az egyes mérések között is

bekapcsolt állapotban marad, a méréshez csak a 7 mérési bil-

lentyű egyszeri rövid megnyomására van szükség.

A tartós lézersugár kikapcsolásához nyomja meg még egyszer

a 2 billentyűt vagy kapcsolja ki a mérőműszert.

OBJ_BUCH-947-007.book Page 154 Friday, July 8, 2016 10:44 AM

Magyar | 155

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Ha a folyamatos lézersugarat egy mérés közben lekapcsolja,

akkor ezzel a mérés automatikusan befejeződik.

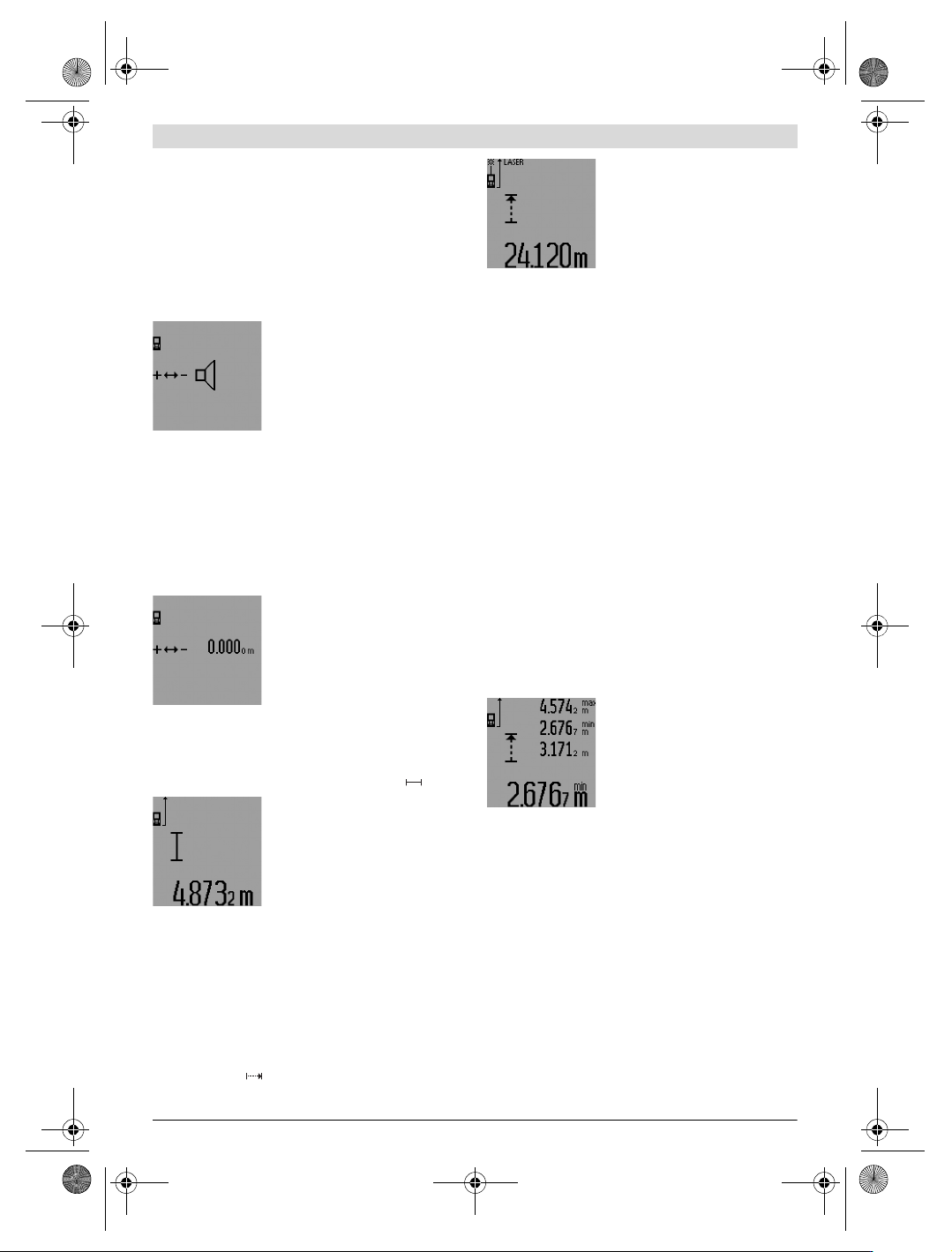

A kijelző megvilágítása

A kijelző megvilágításának be- és kikapcsolásához nyomja

meg a 11 gombot. Ha a kijelző megvilágításának bekapcsolá-

sa után 10 másodpercen belül nem nyom meg egyetlen gom-

bot sem, a kijelző megvilágítása az elemek kímélésére kikap-

csolásra kerül.

Hangjelzés

A hangjelzés be- és kikapcsolására

nyomja meg annyiszor egymás után a

3 funkció átkapcsoló gombot, amíg a

kijelzőn megjelenik a hangjelzés beál-

lítás jele. A 6 plusz gomb, illetve a 12

mínusz gomb megnyomásával jelölje

ki a kívánt beállítást.

A kijelölt hangbeállítás a mérőműszer ki- és bekapcsolásakor

megmarad.

A mérési egység átváltása

A mérési eredmények kijelzéséhez használt mértékegységet

bármikor meg lehet változtatni.

A következő mértékegységek állnak rendelkezésre:

–Hosszmérés: m, cm, mm,

–Felületmérés: m

– Térfogatmérés: m

Nyomja meg annyiszor egymás után a

3 funkció átkapcsoló gombot, amíg a

kijelzőn megjelenik a mértékegység

átkapcsolásának jele. A 6 plusz gomb,

illetve a 12 mínusz gomb

megnyomásával jelölje ki a kívánt

mértékegységet.

Mérési funkciók

Egyszerű hosszmérés

A hosszméréshez nyomja meg annyiszor egymás után a 4

gombot, amíg a kijelzőn megjelenik a hosszmérés jele.

A célzáshoz, – és a méréshez is,

–nyomja meg rövid időre 7 a mérés

billentyűt.

A mérési eredmény az c eredmény

sorban kerül kijelzésre.

Több, egymás után végrehajtott hos-

szmérés esetén az utolsó mérések

eredményei a a mérési érték sorokban kerülnek kijelzésre.

Folyamatos mérés

A folyamatos mérés alatt a mérőműszert a célhoz viszonyítva

el szabad mozgatni, a készülék a mért értéket kb. félmásod-

percenként aktualizálja. A felhasználó például eltávolódhat

egy faltól, amíg el nem éri a kívánt távolságot; az aktuális távol-

ság a készüléken mindig leolvasható.

A tartós mérésekhez először jelölje ki a hosszmérési funkciót,

majd nyomja be annyiszor a 7 mérési gombot, amíg megjele-

nik a tartós mérés jele. A lézer bekapcsolódik és a mérés

azonnal megkzedődik.

Az aktuális mérési eredmény az c

eredmény sorban kerül kijelzésre.

A 7 mérési gomb rövid meg-

nyomásával be lehet fejezni a tartós

mérést. Az utolsó mérési eredmény

az c eredmény sorban kerül kijelzés-

re. A 7 mérési gomb hosszú idejű

megnyomása újraindítja a tartós mé-

rést.

A tartós mérés 5 perc elteltével automatikusan kikapcsolódik.

Az utolsó mérési eredmény az c eredmény sorban továbbra is

kijelzésre kerül.

Minimum-/maximum-mérés (lásd az „F”–„G” ábrát)

A minimum-mérés egy rögzített vonatkozási ponttól mért leg-

kisebb távolság meghatározására szolgál. Ez a mérés például

függőleges vagy vízszintes vonalak hosszának (legkisebb ér-

ték) meghatározására lehet használni.

A maximum-mérés egy rögzített vonatkozási ponttól mért leg-

nagyobb távolság meghatározására szolgál. Ez a mérés példá-

ul átlók hosszának (legnagyobb érték) meghatározására lehet

használni.

Az egyszerű minimum-/maximum-méréshez először jelölje ki

a hosszmérési funkciót, majd nyomja meg a 13 gombot. Az c

eredmény sorban megjelenik a „min” kijelzés, ez a minimum-

mérést jelzi. A maximum-mérésekhez nyomja meg még egy-

szer a 13 gombot, ekkor az eredmény sorban a „max” kijelzés

jelenik meg. Ezután nyomja meg a 7 mérési gombot. A lézer

bekapcsolódik és a mérés megkezdődik.

Mozgassa a lézert a kívánt cél felett úgy ide-oda (például a he-

lyiség sarkánál az átló hosszának meghatározásához), hogy a

mérési vonatkozási pont (például az 18 ütközőcsap csúcsa)

mindig egy helyben maradjon.

Az c eredmény sorban (a kiválasztott

funkciótól függően) megjelenik a mi-

nimális, illetve maximális mérési

eredmény. Ez az érték minden olyan

esetben felülírásra kerül, ha az aktuá-

lis hosszmérési érték kisebb, mint az

eddigi minimum, illetve nagyobb,

mind az eddigi maximum. A a mérési

érték sorokban megjelenik a maximális („max”), a minimális

(„min”) és az aktuális mérési eredmény.

A minimum-/maximum-mérés befejezéséhez nyomja be rövid

időre a 7 mérési gombot. A mérés ismételt elindításához

nyomja meg ismét a mérési gombot.

A minimum-/maximum-mérést akkor is lehet használni, ha az

ember más mérési funkciók (például felületmérés) keretein

belül végez hosszmérést. Ehhez a különálló mérési értékek

mindenkori meghatározásához nyomja meg a minimum-mé-

réshez egyszer, illetve a maximum-méréshez kétszer a 13

gombot. Ezután a lézersugár bekapcsolásához nyomja meg a

7 mérési gombot. Mozgassa úgy a mérőműszert, hogy az meg-

mérje a kívánt minimális, illetve maximális értéket, és nyomja

meg a 7 mérési gombot, hogy a minimális, illetve maximális

érték a folyamatban levő számításhoz átvételre kerüljön.

Késleltetett hosszmérés esetén és a kijelölési funkcióban mi-

nimum- és maximum-mérésre nincs lehetőség.

OBJ_BUCH-947-007.book Page 155 Friday, July 8, 2016 10:44 AM

156 | Magyar

1 609 92A 1YW | (8.7.16) Bosch Power Tools

A minimum-/maximum-mérés 5 perc elteltével automatiku-

san kikapcsolásra kerül.

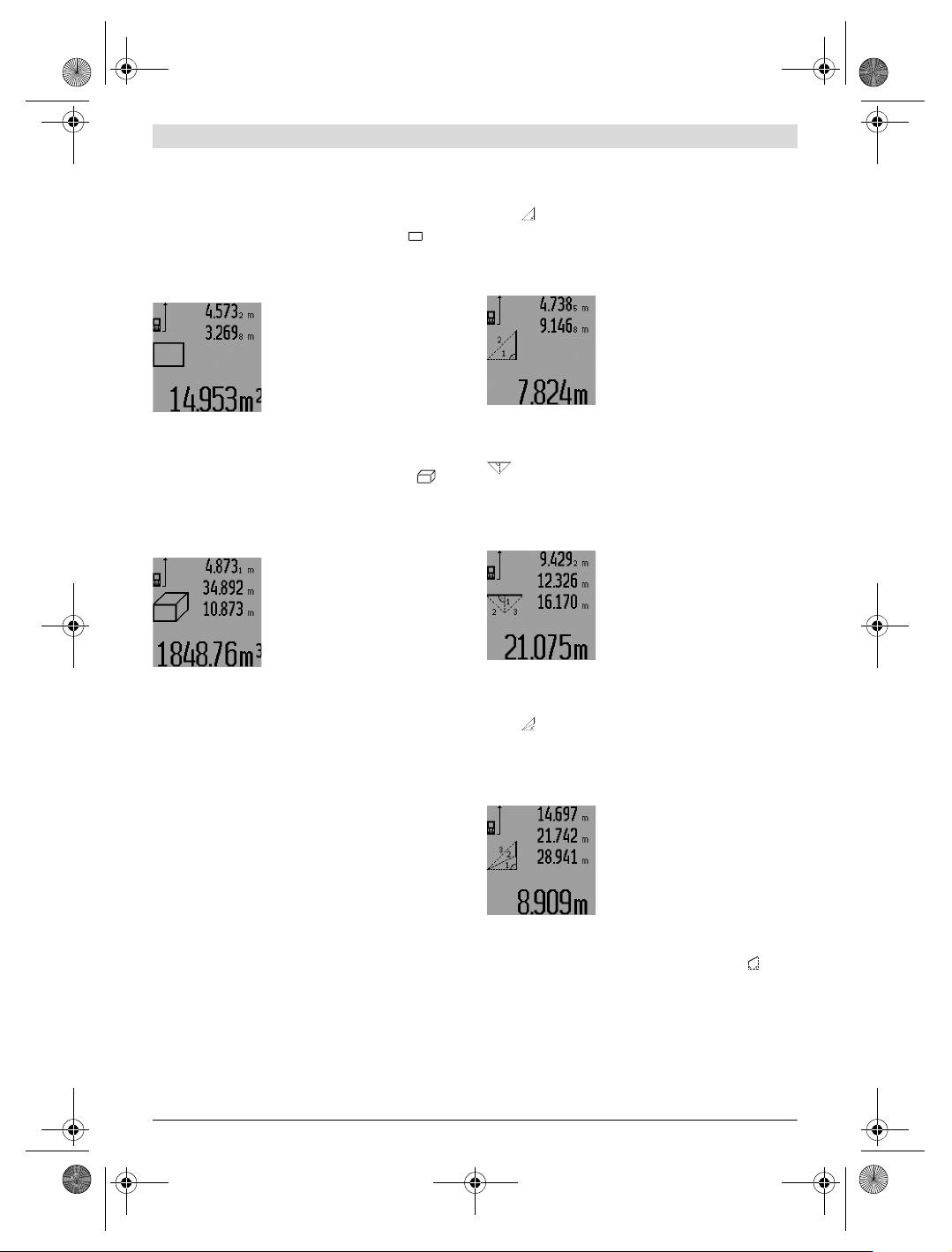

Felületmérés

A felületméréshez nyomja meg annyiszor egymás után a 4

gombot, amíg a kijelzőn megjelenik a felületmérés jele.

Ezután a hosszméréshez hasonlóan egymás után mérje meg a

mérésre kerülő felület hosszúságát és szélességét. A két mé-

rés között a lézersugár bekapcsolt állapotban marad.

A második mérés befejezése után a

berendezés automatikusan kiszámít-

ja és az c eredmény sorban kijelzi a

felületet. Az egyedi mérési értékek a a

mérési érték sorokban találhatók.

Térfogatmérés

A térfogatméréshez nyomja meg annyiszor egymás után a 4

gombot, amíg a kijelzőn megjelenik a térfogatmérés jele.

Ezután a hosszméréshez hasonlóan egymás után mérje meg a

mérésre kerülő térfogat hosszúságát, szélességét és

magasságát. A három mérés között a lézersugár bekapcsolt

állapotban marad.

A harmadik mérés befejezése után a

berendezés automatikusan kiszámít-

ja és az c eredmény sorban kijelzi a

térfogatot. Az egyedi mérési értékek a

a mérési érték sorokban találhatók.

A 999999 m

meghaladó értékeket a

berendezés nem tudja kijelezni, a ki-

jelzőn ekkor megjelenik az „ERROR”

(HIBA) kijelzés és „––––”. Ossza fel a mérésre kerülő térfo-

gatot több részre, számítsa ki külön-külön ezek értékét, majd

adja össze azokat.

Közvetett hosszmérés (lásd a „H”–„K” ábrát)

A közvetett hosszmérés olyan szakaszok hosszának meghatá-

rozására szolgál, amelyeket közvetlenül nem lehet megmérni,

mert vagy valami akadály van a szakasz két vége között, amely

megszakítaná a lézersugarat, vagy nem áll rendelkezésre

megfelelő fényvisszaverő felület. Helyes eredményeket csak

akkor lehet elérni, ha pontosan betartja a mindenkori mérés-

hez szükséges derékszöget (Pitagorasz-tétel).

Ügyeljen arra, hogy a mérés vonatkozási pontja (például a mé-

rőműszer hátsó éle) egy mérési eljáráson belül minden egyes

mérésnél pontosan ugyanazon a helyen maradjon (kivétel:

trapéz mérés).

A két külön mérés között a lézersugár bekapcsolt állapotban

marad.

A közvetett hosszméréshez négy mérési funkció áll rendelke-

zésre, amelyekkel különböző szakaszok hosszát lehet megha-

tározni. A mérési funkció kijelöléséhez nyomja meg annyiszor

egymás után a funkció átkapcsoló gomb 3 funkció átkapcsoló

gombot, amíg a kijelzőn megjelenik a kívánt mérési funkció je-

le.

a) Egyszerű Pitagorasz-mérés (lásd a „H” ábrát)

Nyomja meg annyiszor egymás után a 3 funkció átkapcsoló

gombot, amíg a kijelzőn megjelenik az egyszerű Pitagorasz-

mérés jele.

Mérje meg – egy hosszméréshez hasonlóan – az „1” és „2”

szakaszt, pontosan ebben a sorrendben. Ügyeljen arra, hogy

az „1” szakasz és a keresett „E” szakasz pontosan derékszö-

get zárjon be egymással.

Az utolsó mérés befejezése után a ke-

resett szakasz „E” hossza az c ered-

mény sorban kerül kijelzésre. Az

egyedi mérési értékek a a mérési ér-

ték sorokban találhatók.

b) Dupla Pitagorasz-mérés (lásd az „I” ábrát)

Nyomja meg annyiszor egymás után a 3 funkció átkapcsoló

gombot, amíg a kijelzőn megjelenik a dupla Pitagorasz-mérés

jele.

Mérje meg – egy hosszméréshez hasonlóan – az „1”, „2” és

„3” szakaszt, pontosan ebben a sorrendben. Ügyeljen arra,

hogy az „1” szakasz és a keresett „E” szakasz pontosan de-

rékszöget zárjon be egymással.

Az utolsó mérés befejezése után a ke-

resett szakasz „E” hossza az c ered-

mény sorban kerül kijelzésre. Az

egyedi mérési értékek a a mérési ér-

ték sorokban találhatók.

c) Kombinált Pitagorasz-mérés (lásd a „J” ábrát)

Nyomja meg annyiszor egymás után a 3 funkció átkapcsoló

gombot, amíg a kijelzőn megjelenik a kombinált Pitagorasz-

mérés jele.

Mérje meg – egy hosszméréshez hasonlóan – az „1”, „2” és

„3” szakaszt, pontosan ebben a sorrendben. Ügyeljen arra,

hogy az „1” szakasz és a keresett

„E” szakasz pontosan de-

rékszöget zárjon be egymással.

Az utolsó mérés befejezése után a ke-

resett szakasz „E” hossza az c ered-

mény sorban kerül kijelzésre. Az

egyedi mérési értékek a a mérési ér-

ték sorokban találhatók.

d) Trapézmérés (lásd a „K” ábrát)

Nyomja meg annyiszor egymás után a 3 funkció átkapcsoló

gombot, amíg a kijelzőn megjelenik a trapéz mérés jele.

Mérje meg – egy hosszméréshez hasonlóan – az „1”, „2” és

„3” szakaszt, pontosan ebben a sorrendben. Ügyeljen arra,

hogy a „3” szakasz mérése pontosan az „1” szakasz végpont-

jában kezdődjön, és hogy az „1” és „2”, valamint az „1” és

„3” szakasz pontosan derékszöget zárjon be egymással.

OBJ_BUCH-947-007.book Page 156 Friday, July 8, 2016 10:44 AM
