228 | Slovensko 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools Slovensko Varnostna navodila Preberite in upoštevajte navodila v celoti, da zagotovite varno in zanesljivo uporabo merilne naprave. Če merilne naprave ne uporab…
Srpski | 227
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Merni alat kontroliše ispravno
funkcionisanje pri svakom merenju. Ako se
utvrdi kvar, treperi na displeju samo simbol
koji stoji pored. U ovom slučaju ili ako gore
navedene mere pomoći ne mogu da uklone
nedostatak, odnesite merni alat preko
Vašeg trgovca Bosch-servisu.
Kontrola tačnosti mernog alata
Možete na sledeći način prekontrolisati tačnost mernog alata:
– Izaberite jednu trajno ne promenljivu mernu liniju od oko 1
do 10 m dužine, čija dužina Vam je tačno poznata (na primer
širina prostorije, otvora vrata). Merna linija se mora nalaziti
unutra, i dobro mora reflektovati ciljnu površinu merenja.
– Merite liniju 10-x jedno za drugim.
Odstupanje pojedinačnih merenja od srednje vrednosti sme
iznositi maksimalno ±1,5 mm. Zapišite merenja, da bi mogli
porediti nekada kasnije tačnost.
Održavanje i servis
Održavanje i čišćenje
Čuvajte i transportujte merni pribor samo u isporučenoj
zaštitnoj futroli.
Držite merni alat uvek čist.
Ne uranjajte merni alat u vodu ili druge tečnosti.
Brišite zaprljanja sa vlažnom, mekom krpom. Ne
upotrebljavajte nikakva sredstva za čišćenje ili rastvarače.
Održavajte posebno prijemno sočivo 26 sa istom pažnjom,
kao što morate da se ophodite sa naočarima ili sočivom foto
aparata.
Kod svih pitanja i naručivanja rezervnih delova navedite
neizostavno broj predmeta prema tipskoj tablici mernog alata
koja ima 10 brojčanih mesta.
U slučaju popravke šaljite merni alat u zaštitnoj torbi 28.
Servisna služba i savetovanje o upotrebi
Servisna služba odgovoriće na vaša pitanja o popravcima i
održavanju vašeg proizvoda i o rezervnim delovima. Uvećane
crteže i informacije o rezervnim delovima možete naći na
našoj adresi:
www.bosch-pt.com
Bosch tim za savetovanje o upotrebi će vam rado pomoći ako
imate pitanja o našim proizvodima i priboru.
Molimo da kod svih pitanja i naručivanja rezervnih delova
neizostavno navedete broj predmeta sa 10 brojčanih mesta
prema tipskoj tablici proizvoda.
Srpski
Bosch-Service
Dimitrija Tucovića 59
11000 Beograd
Tel.: (011) 6448546
Fax: (011) 2416293
E-Mail: asboschz@EUnet.yu
Keller d.o.o.
Ljubomira Nikolica 29
18000 Nis
Tel./Fax: (018) 274030
Tel./Fax: (018) 531798
Web: www.keller-nis.com
E-Mail: office@keller-nis.com
Uklanjanje djubreta
Merni alati, pribor i pakovanja treba da se dovoze na
regeneraciju koja odgovara zaštiti čovekove okoline.
Ne bacajte merne alate i akumulatore (baterije u kućno
djubre).
Samo za EU-zemlje:
Prema evropskoj smernici 2012/19/EU ne
moraju više neupotrebljivi merni alati a
prema evropskoj smernici 2006/66/EC ne
moraju više akumulatori/baterije u kvaru i
istrošeni da se odvojeno sakupljaju i odvoze
reciklaži koja odgovara zaštiti čovekove
sredine.
Zadržavamo pravo na promene.
Izlaz laserskog zračenja 27
odnosno prijemnog sočiva 26 je
oznojeno (na primer usled brze
promene temperature).
Istrljajte na suvo sa
mekom krpom izlaz
laserskog zračenja 27
odnosno prijemno
sočivo 26
Izračunata vrednost je veća od
999999 m/m
2
/m
3
.
Izračunavanje podeliti
na medjuodeljke
Pokazivač „ERROR“ treperi gore u Display-u
Sabiranje/oduzivanje mernih
vrednosti sa različitim mernim
jedinicama
Sabirajte/oduzimajte
samo merne vrednosti
sa istim mernim jedini-
cama
Merni rezultat ne svetli
Površina cilja ne reflektuje jasno
(na primer voda, staklo).
Pokriti površinu cilja
Izlaz laserskog zračenja 27
odnosno prijemno sočivo 26 je
pokriveno.
Osloboditi izlaz laser-
skog zračenja 27
odnosno prijemno
sočivo 26
Smetnje u toku laserskog zraka Laserska tačka mora da
leži kompletno na ciljnoj
površini.
Pogrešno podešena referentna
ravan
Izabrati referentnu
ravan da odgovara
merenju
Uzrok Pomoć
OBJ_BUCH-947-007.book Page 227 Friday, July 8, 2016 10:44 AM

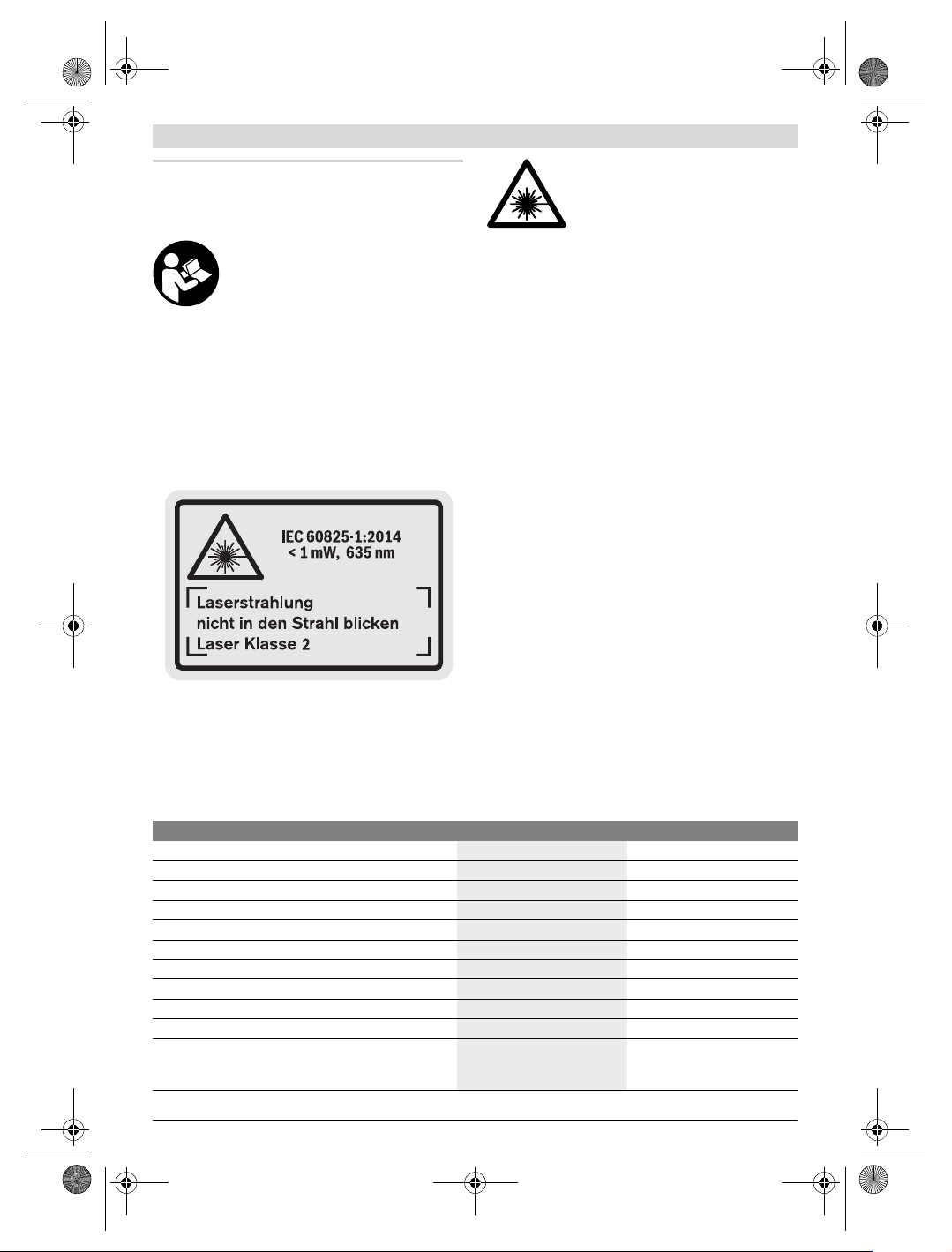

228 | Slovensko
1 609 92A 1YW | (8.7.16) Bosch Power Tools
Slovensko
Varnostna navodila
Preberite in upoštevajte navodila v celoti,
da zagotovite varno in zanesljivo uporabo
merilne naprave. Če merilne naprave ne
uporabljate v skladu s predloženimi navodi-
li, lahko pride do poškodb vgrajene zašči-
tne opreme v merilni napravi. Opozorilnih
ploščic na merilni napravi nikoli ne zakrivajte. HRANITE
TA NAVODILA V DOBREM STANJU IN JIH V PRIMERU PRE-
DAJE PRILOŽITE MERILNI NAPRAVI.
Bodite previdni – v primeru izvajanja opravil ali nasta-
vitev, ki niso opisana v teh navodilih, lahko pride do ne-
varnega izpostavljanja laserskemu sevanju.
Merilno orodje se dobavi z opozorilno tablo (na prikazu
merilnega orodja na grafični strani označeno s številko
19).
Če tekst opozorilne tablice ni v vašem jeziku, ga pred
prvim zagonom prelepite z ustrezno nalepko v vašem
nacionalnem jeziku.
Laserskega žarka ne usmerjajte v osebe
ali živali in tudi sami ne glejte neposre-
dno v laserski žarek ali njegov odsev.
S tem lahko zaslepite ljudi, povzročite ne-
srečo ali poškodbe oči.
Če laserski žarek usmerite v oči, le-te zaprite in glavo
takoj obrnite stran od žarka.
Ne spreminjajte laserske naprave.
Očal za vidnost laserskega žarka ne uporabljajte name-
sto zaščitnih očal. Očala za vidnost laserskega žarka so
namenjena boljšemu razpoznavanju laserskega žarka, ven-
dar oči ne varujejo pred laserskim sevanjem.
Očal za vidnost laserskega žarka ne uporabljajte name-
sto sončnih očal oziroma med vožnjo v cestnem prome-
tu. Očala za vidnost laserskega žarka ne zagotavljajo po-
polne UV-zaščite in zmanjšujejo sposobnost zaznavanja
barv.
Merilno orodje lahko popravlja samo kvalificirano stro-
kovno osebje z origialnimi nadomestnimi deli. Na ta na-
čin bo ohranjena varnost merilnega orodja.
Otrokom ne dovolite, da bi brez nadzora uporabljali la-
sersko merilno orodje. Saj bi lahko nenamerno zaslepili
druge osebe.
Z merilnim orodjem ne smete delati v okolju, kjer je ne-
varnost eksplozije in kjer se nahajajo gorljive tekočine,
plini ali prah. Merilno orodje lahko povzroči iskrenje, ki
lahko vname prah ali hlape.
Opis in zmogljivost izdelka
Prosimo odprite zloženo stran, kjer je prikazano merilno orod-
je in pustite to stran med branjem navodila za uporabo odpr-
to.
Uporaba v skladu z namenom
Ta naprava je določena za merjenje razdalj, dolžin, višin, raz-
makov ter za izračun površin in prostornin. Merilno orodje je
primerno je za merjenje v notranjih prostorih in na prostem.
Tehnični podatki
Digitalni laserski merilnik razdalj GLM 150 GLM 250 VF
Številka artikla
3 601 K72 000 3 601 K72 100
Ciljna optika
–
Merilno območje
0,05–150 m
A)
0,05–250 m
A)
Točnost meritve (tipična) ±1,0mm
B)
±1,0mm
B)
Najmanjša prikazovalna enota 0,1 mm 0,1 mm
Delovna temperatura
–10°C...+50°C
C)
–10°C...+50°C
C)
Temperatura skladiščenja –20 °C...+70 °C –20 °C...+70 °C
Relativna zračna vlaga maks.
90 % 90 %
Laserski razred
22
Tip laserja
635 nm, <1 mW 635 nm, <1 mW
Premer laserskega žarka (pri 25 °C) pribl.
– pri razdalji 10 m
– pri razdalji 150 m
6mm
D)
90 mm
D)
6mm
D)
90 mm
D)
OBJ_BUCH-947-007.book Page 228 Friday, July 8, 2016 10:44 AM
Slovensko | 229
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
Komponente na sliki
Oštevilčenje naslikanih komponent se nanaša na prikaz meril-
nega orodja na strani z grafiko.
1 Aretiranje nastavitvenega zatiča
2 Tipka stalnega laserskega žarka
3 Tipka za menjavo funkcije
4 Tipka za merjenje dolžine, površine in prostornine
5 Tipka za rezultat
6 Tipka plus
7 Tipka za merjenje in stalno merjenje
8 Tipka za izbiro referenčne ravnine
9 Zaslon
10 Iskalo ciljne optike (GLM 250 VF)
11 Tipka za osvetlitev displeja
12 Tipka minus
13 Tipka za merjenje minimuma in maximuma
14 Libela
15 Tipka seznam merilnih vrednosti
16 Vklopno/izklopna tipka in tipka za izbris spomina
17 Prijemalo nosilne zanke
18 Nastavitveni zatič
19 Opozorilna ploščica laserja
20 Serijska številka
21 Navoj 1/4"
22 Predalček za baterije
23 Aretiranje pokrova predalčka za baterije
24 Pomagalo za naravnavanje
25 Okno ciljne optike (GLM 250 VF)
26 Sprejemna leča
27 Izhod laserskega žarka
28 Zaščitna torba
29 Zanka za nošenje
30 Stativ*
31 Očala za vidnost laserskega žarka*
32 Laserska ciljna tabla*
* Prikazan ali opisan pribor ne spada v standardni obseg dobave.
Prikazovalni elementi
a Vrstice merilnih vrednosti
b Prikaz napak „ERROR“
c Vrstica z rezultatom
d Indikator merilnih vrednosti
e Merilne funkcije
Merjenje dolžine
Merjenje površine
Merjenje prostornine
Stalna meritev
min
max Merjenje minimuma/maksimuma
Enostavno merjenje po Pitagorovem izreku
Dvojno merjenje po Pitagorovem izreku
Kombinirano merjenje po Pitagorovem izreku
Merjenje trapeza
Timer
Merjenje površine stene
Označevalna funkcija
f Opozorilo o bateriji
g Referenčna ravnina meritve
h Laser vklopljen
i Opozorilo o temperaturi
Bateriji
Akumulatorske celice
4x1,5VLR03(AAA)
4 x 1,2 V HR03 (AAA)
4x1,5VLR03(AAA)
4x1,2VHR03(AAA)
Življenjska doba baterije pribl.
–posamezne meritve
– trajno merjenje
30000
E)
5h
E)
30000
E)
5h
E)
Teža po EPTA-Procedure 01:2014 0,24 kg 0,24 kg
Mere
66 x 120 x 37 mm 66 x 120 x 37 mm
Vrsta zaščite
IP 54 (zaščita pred prahom in
vodnimi curki)
IP 54 (zaščita pred prahom in
vodnimi curki)
A) Čimbolj se laserska svetloba odbija od zgornje površine cilja (razpršeno, ne zrcalno) in čimbolj svetla je laserska pika v primerjavi z svetlobo okolice
(notranji prostor, mrak), večji je doseg. V neugodnih pogojih (na primer pri meritvi na prostem v močni sončni svetlobi) bo verjetno treba uporabiti cilj-
no tablo.
B) Pri neugodnih razmerah, kot na primer pri močnem vpadu sonca ali površini s slabimi odbojnimi lastnostmi, znaša maksimalno odstopanje ±20 mm
na 150 m. Pri ugodnih razmerah je potrebno računati z odstopanjem ±0,05 mm/m.
C) V funkciji trajnega merjenja znaša maks. delovna temperatura +40 °C.
D) Širina linije laserja je odvisna od sestave površine in okoljskih pogojev.
E) Pri akumulatorskih celicah z 1,2 V je možnih manj merjenj kot z baterijami z 1,5 V. Navedena življenjska doba baterij se nanaša na merjenja brez
osvetlive in tona.
Jasno identifikacijo Vašega merilnega orodja omogoča serijska številka 20 na tipski ploščici.
Digitalni laserski merilnik razdalj GLM 150 GLM 250 VF
1
2
1
32
1
3
2
1
3
2
