한국어 | 295
Bosch Power Tools 1 609 92A 1YW | (8.7.16)

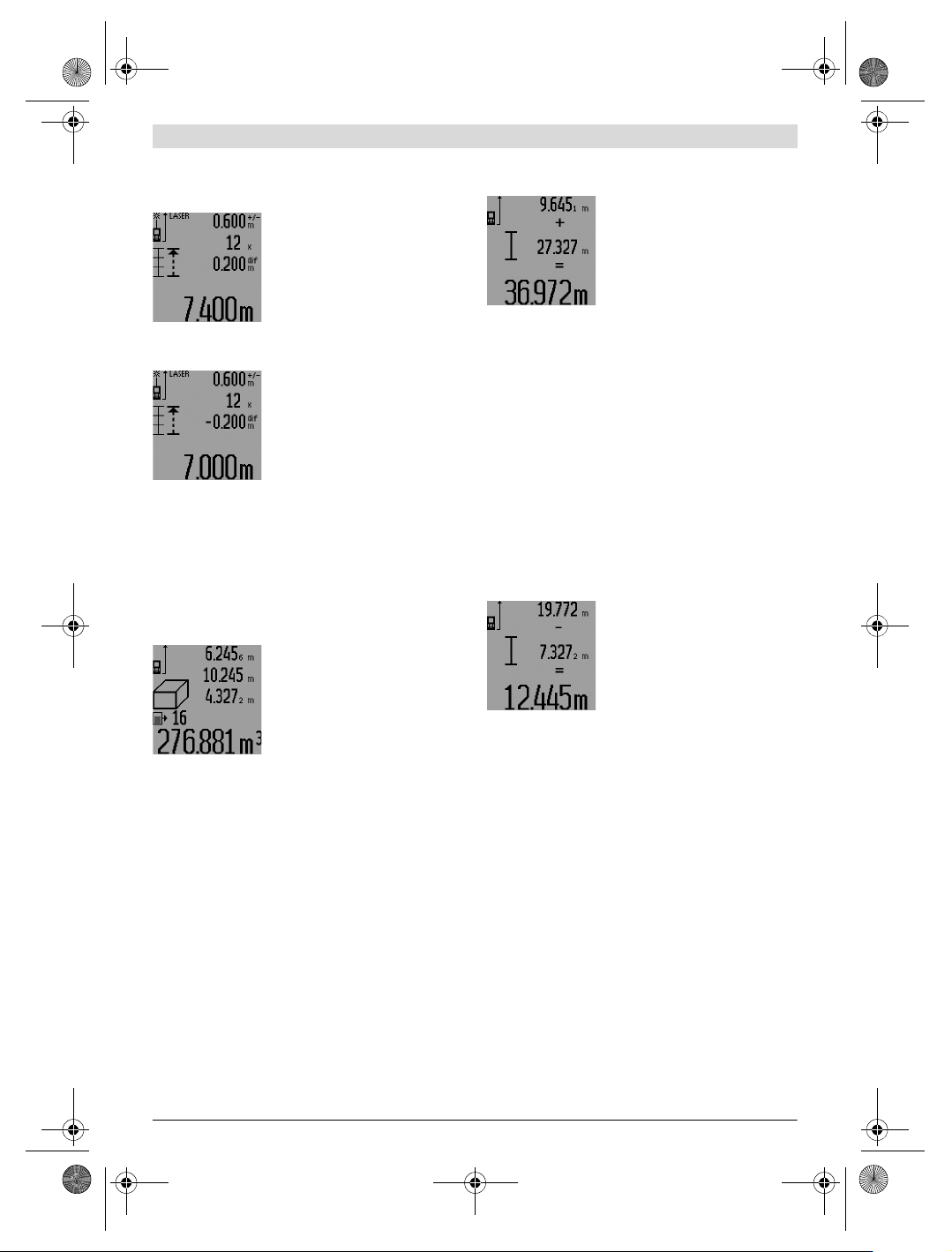

실례 :
a) 플러스 차이값 :
7.4 m = (12 x 0.6 m) + 0.2 m
전체 구간이 7.4 m 인 경우 측정
값 0.6 m 가 12- 회 포함되어 있
습니다 . 전체 구간에는 그외에도
0.2 m 가 남습니다 . 측정공구와
출발점 사이의 간격을 0.2 m 줄
이고 나서 그 길이를 측량하십시
오.
b) 마이너스 차이값 :
7.0 m = (12 x 0.6 m) － 0.2 m
전체 구간이 7.0 m 인 경우 측량
값 0.6 m 가 12- 번 포함되려면
0.2 m 가 부족합니다 . 측정공구
와 출발점 사이의 간격을 0.2 m
늘리고 , 그 길이를 측량하십시오 .
측정 버튼 7 을 짧게 누르면 구획
기능을 중지 할 수 있습니 다 . 측정
버튼 7 을 오래 누르면 구획 기능을 처음부터 시작할 수
있습니다 ( 동일한 측량값으로 ).
구획 기능은 5 분 후에 자동으로 해제됩니다 . 이 기능
을 이 전에 해제하려면 측정 기능 버튼 중 하나를 누르
십시오 .
최종 측정치 리스트
측정공구는 최근 30 개의 측정치와 계산치를 저장하고
역순으로 나타냅니다 ( 최종 측정치를 먼저 표시 ).
저장한 측정치를 불러 오려면 버
튼 15 를 누릅니다 . 디스플레이에
마지막 측정 결과와 함께 , 측정치
리스트 표시기 d 그리고 나와있는
측정치의 순번 번호가 보입니다 .
버튼 15 를 다시 한번 눌렀을 때
다른 측정치가 저장되어 있지 않
으면 , 측정공구가 마지막 측정 기능으로 돌아갑니다 .
측정치 리스트에서 벗어나려면 측정 기능 버튼 중 하나
를 누르면 됩니다 .
현재 보이는 측정치 리스트를 삭제하려면 버튼 16 을 짧
게 누릅니다 . 전체 측정치 리스트를 삭제하려면 측정치
리스트 버튼 15 를 누른 상태에서 버튼 16 을 짧게 누
릅니다 .
측정치 삭제하기
버튼 16 을 짧게 누르면 모든 측정 기능을 통해 최근 산
출했던 각각의 측정치가 삭제됩니다 . 버튼을 반복적으
로 짧게 누르면 개별 측정치가 반대 순서로 삭제됩니다 .
벽 면적 측정 기능에서 처음 버튼 16 을 누르면 최종 개
별 측정치가 삭제되고 , 두번째 누르면 모드 길이 B
X
,
그리고 세번째 누르면 공간의 높이 A 가 삭제됩니다 .
측정치 더하기
측정치를 더하려면 우선 임의로 측정을 실시하거나 측
정치 리스트에서 측정치를 선택합니다 . 그리고 나서 플
러스 버튼 6 을 누릅니다 . 디스플레이에 확인 표시로
“+” 가 보입니다 . 그리고 나서 두번째 측정을 하거나
측정치 리스트에서 새로운 측정치를 선택하십시오 .
두 측정의 합계를 계산하려면 결
과 버튼 5 를 누릅니다 . 계산이 측
정치 표시열 a 에 보이고 합계가
결과 표시열 c 에 나타납니다 .
측정하기 전에 매번 플러스 버튼
6 을 누르면 합계가 나오고，이 결
과에 다른 측정치나 측정치 리스
트의 수치를 더할 수 있습니다 . 더하기 기능은 결과 버
튼 5 를 누름과 동시에 종료됩니다 .
더하기 기능에 관한 사항 :
– 길이 -, 면적 - 그리고 체적 측정치는 혼합되어 더해
질 수 없습니다 . 예를 들어 길이와 면적 측정치를 더
하고 결과 버튼 5 를 누르면 디스플레이에 짧게
“ERROR” 표시가 보입니다 . 그리고 나서 측정공
구는 마지막으로 작동했던 측정 기능으로 바뀝니다 .
– 각 측정 결과(체적치 등)가 더해지며, 연속 측정의 경
우 결과 표시열 c 에 나와있는 측정치가 더해집니다 .
측정치 표시열 a 에 나와있는 개별 측정치를 더하는
것은 불가능합니다 .
– 타이머 거리 측정과 구획 기능의 경우 더하기 기능
이 불가능합니다 , 이 기능으로 변경하면 이미 시작
된 더하기 기능이 중단됩니다 .
측정치 빼기
측정치의 뺄셈을 하려면 마이너스
버튼 12 를 누릅니다 , 디스플레이
에 확인용으로 “－” 표시가 나
타납니다 . 다음 단계는 “ 측정치
더하기 ” 의 내용과 상응합니다 .
사용방법
일반 사항
측정하는 동안 수신 렌즈 26 와 레이저빔 발사구 27 이
가려져 있어서는 안됩니다 .
연속 측정과 최대 / 최소 측정 기능 그리고 구획 기능을
선택한 경우를 제외하고는 측정하는 동안 측정공구를
움직여서는 안됩니다 . 그러므로 측정공구를 가능한한
단단한 끝 부위나 받침대에 대십시오 .
측정 범위에 미치는 영향
측정 범위는 조명 상태와 표적면의 반사 특성에 따라
좌우됩니다 . 실외에서 작업할 때나 햇볕이 강한 조건에
서 측정 작업을 할 때 레이저빔이 더 잘 보이도록 하려
면 레이저용 안경 31 ( 별매 액세서리 ) 이나 레이저 표
적판 32 ( 별매 액세서리 ) 를 사용하거나 , 혹은 표적면
을 햇볕으로부터 가리십시오 .
측정 결과에 미치는 영향
다양한 표면에 측정할 경우 물리적인 이유로 인해 측정
오류가 생길 수 있습니다 . 예를 들면 :
– 투명한 표면 ( 유리나 물 등 ),
– 반짝이는 표면 ( 폴리싱한 금속 , 유리 등 ),
OBJ_BUCH-947-007.book Page 295 Friday, July 8, 2016 10:44 AM
296 | 한국어
1 609 92A 1YW | (8.7.16) Bosch Power Tools
– 다공성 표면 ( 단열재 등 ),
– 구조물 표면 ( 조면 플라스터 , 자연석 등 ).
이러한 표면에 작업할 때 경우에 따라 레이저 표적판
32 ( 별매 액세서리 ) 를 사용하십시오 .
비스듬히 표적면에 조준한 경우 측정 에러가 생길 수
있습니다 .
또한 온도가 상이한 공기층 혹은 간접적인 반사 경우에
도 측정 결과에 지장이 있을 수 있습니다 .
포지셔닝 핀을 사용한 측정 ( 그림 B, C, F 그리고 G
참조 )
포지셔닝 핀 18 은 모서리에서 부터 ( 공간 대각선 ) 측
정해야 할 때 혹은 접근하기 어려운 지점에 측정해야
할 때 사용하면 좋습니다 .
포지셔닝 핀을 빼거나 끼울 때 혹은 그 위치를 바꾸려
면 포지셔닝 핀의 래치 1 을 누르십시오 .
바깥 모서리부터 측정하려면 포지셔닝 핀을 옆으로 빼
고 , 포지셔닝 핀 후면부터 측정하려면 핀을 뒤로 빼십
시오 .
포지셔닝 핀을 사용하여 측정하려면 버튼 8 을 눌러 기
준 레벨을 적당한 위치로 설정하십시오 ( 포지셔닝 핀을
측면으로하여 측정할 경우 측정공구의 후면부터 측정
위치로 맞춤 ).
수준기를 사용하여 조준하기
수준기 14 를 사용하면 측정공구를 용이하게 수평으로
조준할 수 있습니다 . 이를 사용하면 특히 먼 거리의 표
적면을 쉽게 조준할 수 있습니다 .
수준기 14 는 레이저빔과 함께 사용하여 레벨 측량을 하
는데 적당하지 않습니다 .
광학 렌즈를 사용하여 조준하기 (GLM 250 VF)
( 그림 N 참조 )
광학 렌즈를 통한 가시선과 레이저빔은 서로 평행하게
움직입니다 . 그렇기 때문에 일반적으로 육안으로 레이
저빔을 볼 수 없는 장거리 작업 시 정확하게 조준할 수
있습니다 .
조준할 때 광학 렌즈의 뷰파인더
10
을 통해 보십시오 .
이때 광학 렌즈의 창
25
가 잘 보이고 깨끗해야 합니다 .
참고 : 가까운 부위에서 실제 목표와 보여지는 목표는
일치하지 않습니다 .
조준 보조장치를 사용하여 조준하기 ( 그림 O 참조 )
조준 보조장치 24 를 사용하면 먼 거리의 조준이 용이
해집니다 . 이 경우 측정공구 옆쪽에 있는 조준 보조장
치를 따라 쳐다 보십시오 . 레이저빔이 가시선에 평행하
게 움직입니다 .
삼각대를 사용한 작업 ( 별매 액세서리 )
특히 먼 거리를 측정할 때 삼각대를 사용하는 것이 필
요합니다 . 측정공구를 1/4" 나사 21 을 사용하여 삼각
대 30 의 순간 교환 플레이트에 끼우거나 시중에서 구
매가 가능한 카메라 삼각대에 끼우십시오 . 그리고 나서
이를 순간 교환 플레이트의 고정 나사를 사용하여 고정
하십시오 .
기준 레벨 버튼 8 을 눌러 삼각대를 사용할 경우의 레
벨에 적당하게 맞추십시오 ( 기준 레벨 나사 ).
고장의 원인과 해결 방법
측정공구는 각 측정 시 정확한 기능을
감독합니다 . 하자가 확인된 경우 디스
플레이에 옆에 나와있는 표시만 깜박입
니다 . 이러한 경우 혹은 상기에 소개한
고장의 해결 방법으로 문제를 해결할
원인 해결 방법
온도 경고 표시 (i) 가 깜박이고 , 측정이 불가능합니다
측정공구가 운전 온도 － 10 ℃
에서 +50 ℃ 범위 밖입니다 ( 연
속 측정 기능 경우 +40 ℃까
지).
측정공구가 작동 온도
에 달할 때까지 기다리
십시오
배터리 경고 표시 (f) 가 보입니다
배터리 전압이 약해집니다 ( 측정
이 여전히 가능함 )
배터리나 배터리 팩을
교환해 주십시오
배터리 경고 표시 (f) 가 깜박이고 , 측정이 불가능합니다
배터리 전압이 너무 낮습니다 배터리나 배터리 팩을
교환해 주십시오
디스플레이에 “ERROR” 표시와 “ －－－－－ ” 표
시가 보일 때
레이저빔과 표적 간의 각도가 좁
습니다 .
레이저빔과 표적 간의
각도를 넓힙니다
표적면이 지나치게 반짝이거나
( 거울 등 ) 너무 약하고 ( 검정색
소재 ) 혹은 주변의 조명이 너무
강합니다 .
레이저 표적판 32 ( 별
매 액세서리 ) 를 사용
하십시오
레이저빔 발사구 27 이나 수신
렌즈 26 를 흐려진 경우 ( 예로
급격한 온도 변화로 인해 ).
부드러운 천으로 레이
저빔 발사구 27 이나 수
신 렌즈 26 을 닦아 말
리십시오
측정된 수치가
999999 m/m
2
/m
3
이상입니
다.
측정을 나누어서 하십
시오
디스플레이 위쪽에 “ERROR” 표시가 있을 경우
측정 단위가 상이한 측정치를 더
하거나 빼려고 합니다
동일한 측정 단위의 측
정치만을 더하거나 빼
십시오
측정 결과가 이상할 경우
표적면이 제대로 반사하지 않습
니다 ( 물이나 유리의 경우 ).
표적면을 덮습니다
레이저빔 발사구 27 이나 수신
렌즈 26 이 가려져 있습니다 .
레이저빔 발사구 27 이
나 수신 렌즈 26 이 가
려지지 않도록 합니다 .
레이저빔 구간에 장애가 있습니
다
레이저 초점이 완전히
표적면에 있어야 합니
다
기준 레벨이 잘못 설정되었습니
다
기준 레벨을 측정하려
는 것에 맞게 선택하십
시오
OBJ_BUCH-947-007.book Page 296 Friday, July 8, 2016 10:44 AM
한국어 | 297
Bosch Power Tools 1 609 92A 1YW | (8.7.16)
수 없으면 측정공구를 대리점을 통해 보쉬 서비스 센터
로 보내 주십시오 .
측정공구의 정확도 검사
측정공구의 정확도를 다음과 같이 검사할 수 있습니다 :
– 길이가 정확히 알려져 있는 약 1에서 10미터 사이의
장기간 변화하지 않는 측정 구간을 선택하십시오(방
크기나 문 크기 등 ). 측정 구간은 실내이어야 하며
측정하려는 표적면은 매끄럽고 반사가 잘 되는 것이
어야 합니다 .
– 이 구간을 10 회 연속 측정하십시오 .
개별 측정의 오차는 평균값에서 ±1.5 mm 이하이어야
합니다. 추후에 정확도를 비교할 수 있도록 측정치를 기
록해 놓으십시오 .
보수 정비 및 서비스
보수 정비 및 유지
반드시 측정공구를 함께 공급된 안전 케이스에 넣어 보
관하고 운반하십시오 .
항상 측정공구를 깨끗이 유지하십시오 .
측정공구를 물이나 다른 액체에 넣지 마십시오 .
물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으
십시오 . 세척제나 용제를 사용하지 마십시오 .
특히 수신 렌즈 26 는 안경이나 카메라 렌즈를 다루듯
이 조심스럽게 관리하십시오 .
문의 사항이 있거나 스패어 부품을 주문할 때 반드시
측정공구의 타입 표시판에 적힌 10 자리의 제품 번호를
알려 주십시오 .
수리를 해야 할 경우 측정공구를 안전 케이스 28 에 넣
어 보내 주십시오 .
보쉬 AS 및 고객 상담
보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습
니다 .
AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객
콜센터 및 이메일 상담을 이용해주시기 바랍니다 .
고객 콜센터 : 080-955-0909
이메일 상담 :
Bosch-pt.hotline@kr.bosch.com
문의나 대체 부품 주문 시에는 반드시 제품 네임 플레
이트에 있는 10 자리의 부품번호를 알려 주십시오 .
Bosch Korea, RBKR
Mechanics and Electronics Ltd.
PT/SAX-ASA
298 Bojeong-dong Giheung-gu
Yongin-si, Gyeonggi-do, 446-913
Republic of Korea
080-955-0909
처리
측정공구, 액세서리 및 포장 등은 친환경적인 방법으로
재활용될 수 있도록 분류하십시오 .
측정공구와 배터리 팩 / 배터리를 가정용 쓰레기로 처리
하지 마십시오 !
EU 국가만 해당 :
측정공구 폐품에 관한 EU 지침
2012/19/EU 에 따라 , 그리고 EU 지
침 2006/66/EG 에 따라 고장나거나
소모된 배터리 팩 / 배터리는 분리 수거
하여 환경 친화적인 방법으로 재활용하
도록 해야 합니다 .
위 사항은 사전 예고 없이 변경될 수 있습니다 .
