Español | 41 Bosch Power Tools 1 609 92A 1YW | (8.7 .16) En la línea de valores de medición a aparece el tiempo de es- pera hasta activar la medición. El tiempo de espera puede va- riarse con la tecla Más 6 y con la tecl…
40 | Español
1 609 92A 1YW | (8.7.16) Bosch Power Tools

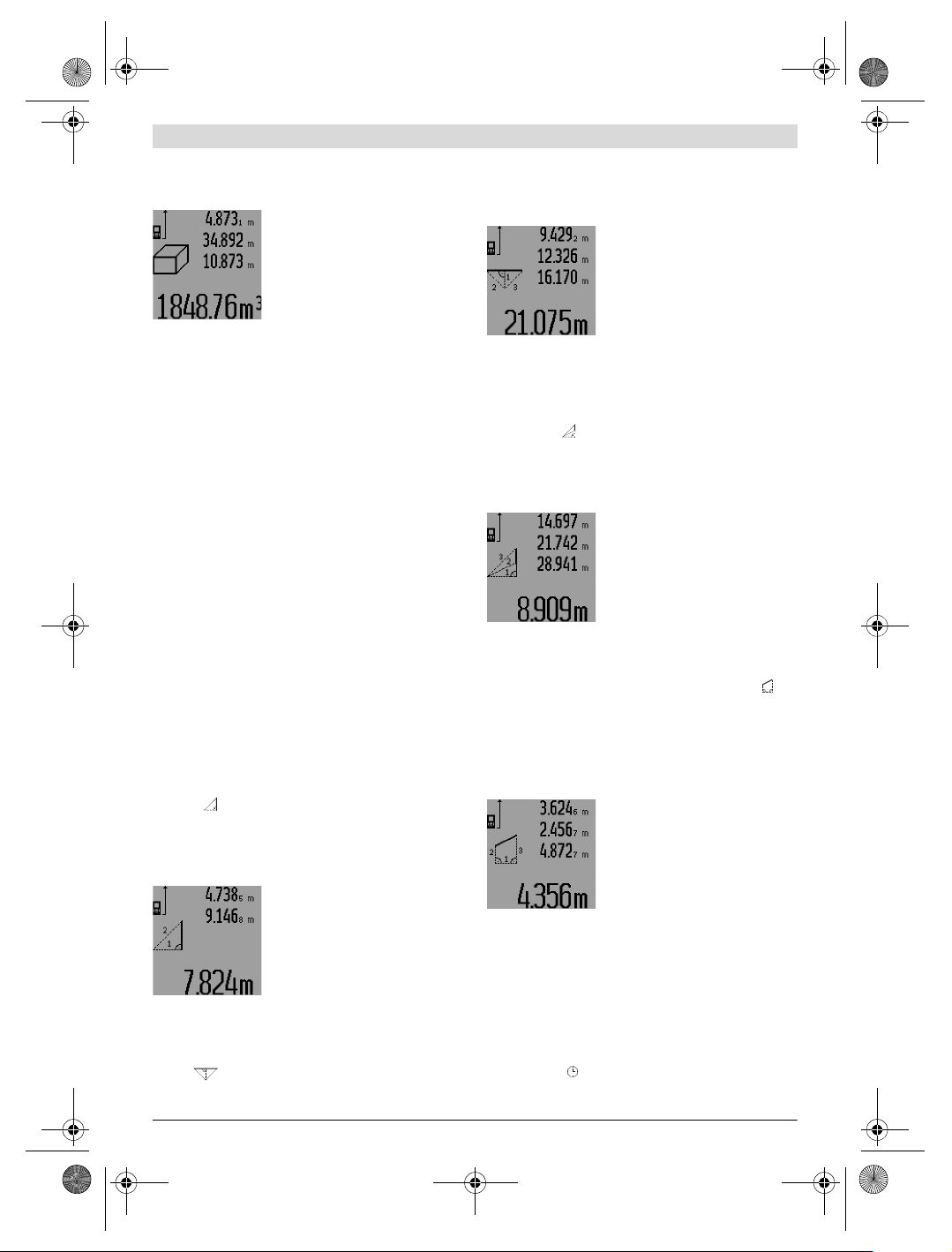

Seguidamente mida consecutivamente la longitud, anchura y
altura procediendo igual que en la medición de longitud. Entre
las tres mediciones se mantiene encendido el rayo láser.
Al concluir la tercer medición se cal-
cula automáticamente el volumen, el
cual se representa en línea de resulta-
dos c. Los valores de medición indivi-
duales se reflejan en las líneas de va-
lores de medición a.
No es posible representar valores su-
periores a 999999 m
3
; en el display
se visualiza “ERROR” y “––––”. En ese caso subdivida el vo-
lumen a medir en volúmenes parciales, los cuales, una vez
medidos y calculados individualmente, Ud. podrá sumar al fi-
nal.
Medición indirecta de la longitud (ver figuras H–K)
La medición indirecta de longitud se utiliza en aquellos casos
en los que se encuentre un obstáculo en la trayectoria del haz,
o al no existir una superficie de medición reflectante en el
punto de medición. Los resultados obtenidos solamente son
correctos si se mantienen exactamente los ángulos rectos
precisados en las respectivas mediciones (teorema de Pitá-
goras).
Observe que para todas las mediciones individuales pertene-
cientes al mismo proceso de medición el punto de referencia
para la medición (p.ej., el canto posterior del aparato de me-
dición) se encuentre exactamente en el mismo punto (excep-
ción: medición de trapecios).
Entre cada medición individual se mantiene encendido el rayo
láser.
Para la medición indirecta de la longitud existen cuatro fun-
ciones de medición que permiten determinar en cada caso
tramos diferentes. Para seleccionar la función de medición
vaya pulsando el selector de funciones 3 hasta visualizar la
función de medición deseada en el display.
a) Medición sencilla con función Pitágoras (ver figura H)
Vaya pulsando el selector de funciones 3 hasta que aparezca
en el display el símbolo para la medición sencilla con función
Pitágoras .
Proceda de igual manera que en una medición de longitud y
mida las distancias “1” y “2”, en ese orden. Preste atención a
que el tramo “1” y el tramo a determinar “E” formen un ángulo
recto.
Al concluir la última medición se
muestra el resultado del tramo “E”
determinado en la línea de resultados
c. Los valores de medición individua-
les se reflejan en las líneas de valores
de medición a.
b) Medición doble con función Pitágoras (ver figura I)
Vaya pulsando el selector de funciones 3 hasta que aparezca
en el display el símbolo para la medición doble con función Pi-
tágoras .
Proceda de igual manera que en una medición de longitud y
mida las distancias “1”, “2” y “3”, en ese orden. Preste aten-
ción a que el tramo “1” y el tramo a determinar “E” formen un
ángulo recto.
Al concluir la última medición se
muestra el resultado del tramo “E”
determinado en la línea de resultados
c. Los valores de medición individua-
les se reflejan en las líneas de valores
de medición a.
c) Medición combinada con función Pitágoras
(ver figura J)
Vaya pulsando el selector de funciones 3 hasta que aparezca
en el display el símbolo para la medición combinada con fun-
ción Pitágoras .
Proceda de igual manera que en una medición de longitud y
mida las distancias “1”
, “2” y “3”, en ese orden. Preste aten-
ción a que el tramo “1” y el tramo a determinar “E” formen un
ángulo recto.
Al concluir la última medición se
muestra el resultado del tramo “E”
determinado en la línea de resultados
c. Los valores de medición individua-
les se reflejan en las líneas de valores
de medición a.
d) Medición de trapecios (ver figura K)
Vaya pulsando el selector de funciones 3 hasta que aparezca
en el display el símbolo para la medición de trapecios .
Proceda de igual manera que en una medición de longitud y
mida las distancias “1”, “2” y “3”, en ese orden. Observe que
al medir el tramo “3”, el origen de éste coincida exactamente
con el punto final del tramo “1” y, además, que formen un án-
gulo recto tanto los tramos “1” y “2” como los tramos “1” y
“3”.
Al concluir la última medición se
muestra el resultado del tramo “E”
determinado en la línea de resultados
c. Los valores de medición individua-
les se reflejan en las líneas de valores
de medición a.
Medición de longitud con disparador automático
La medición de longitud con disparador automático permite
realizar mediciones, p.ej., en puntos de difícil acceso, o en
aquellos casos en los que sea necesario evitar un movimiento
durante la medición.
Para la medición de longitudes con disparador automático va-
ya pulsando el selector de funciones 3 hasta que aparezca en
el display el símbolo para la medición de longitud con dispara-
dor automático .
1
2
1
32
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 40 Friday, July 8, 2016 10:44 AM
Español | 41
Bosch Power Tools 1 609 92A 1YW | (8.7.16)

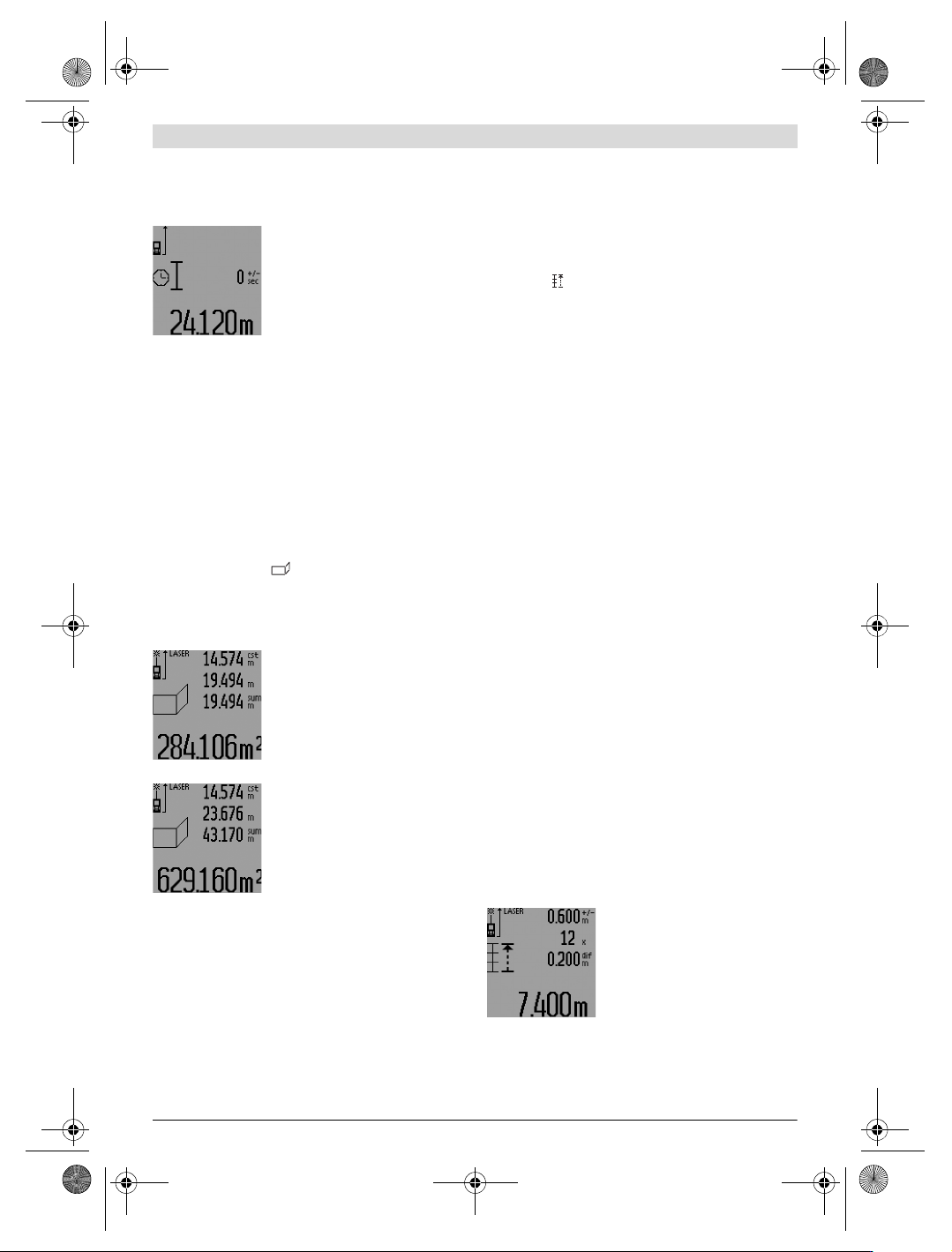

En la línea de valores de medición a aparece el tiempo de es-
pera hasta activar la medición. El tiempo de espera puede va-
riarse con la tecla Más 6 y con la tecla Menos 12 entre 1 s y
60 s.
Pulse entonces la tecla de medición 7
para conectar el rayo láser y dirigirlo
contra el punto de puntería. Vuelva a
pulsar la tecla de medición 7 para ac-
tivar la medición. La medición se rea-
liza pasado el tiempo de espera ajus-
tado. El valor de medición se muestra
en la línea de resultados c.
En la medición de longitudes con disparador automático no es
posible efectuar la suma o resta de los resultados de medición
ni la medición de mínimos/máximos.
Medición de superficies de paredes (ver figura L)
La medición de superficies de paredes, sirve para determinar
la superficie total de diversas superficies rectangulares que
tengan todas la misma altura.
En el ejemplo mostrado se trata de determinar la superficie
total de varias paredes de igual altura A pero de diferente lon-
gitud B.
Para medir la superficie de paredes vaya pulsando la tecla 3
hasta que aparezca en el display el símbolo de medición de
superficies de paredes .
Mida la altura del cuarto A procediendo igual que en la medi-
ción de una longitud. El valor de medición (“cst”) se muestra
en la línea superior de los valores de medición a. El láser sigue
conectado.
A continuación, mida la longitud B
1
de la primera pared. La superficie es
calculada y se representa automática-
mente en la línea de resultados c. El
valor de la medición de longitud apa-
rece en la línea del medio de los valo-
res de medición a. El láser sigue co-
nectado.
Mida entonces la longitud B
2
de la se-
gunda pared. El valor de la medición
individual mostrado en la línea del
medio de los valores de medición a es
sumado a la longitud B
1
. La suma de
ambas longitudes (“sum”, que apare-
ce en la línea inferior de los valores de
medición a) es multiplicada por la al-
tura A anteriormente memorizada. La superficie total se
muestra en la línea de resultados c.
Ud. puede continuar midiendo tantas longitudes B
X
como
quiera, las cuales se irán sumando y multiplicando automáti-
camente por la altura A.
Para que el cálculo de la superficie sea correcto, es imprescin-
dible que la primera longitud medida (en el ejemplo la altura
del cuarto A) sea igual para todas las superficies parciales.
Para comenzar una nueva medición de las superficies de pa-
redes con una altura del cuarto A diferente, pulse tres veces
la tecla 16.
Trazado equidistante (ver figura M)
La función de trazado equidistante sirve para ir trazando un
mismo tramo que, o bien, puede medirse o introducirse direc-
tamente. Sirve de ayuda, p.ej., para marcar las separaciones
de los módulos en tabiques secos.
Para acceder a la función de trazado equidistante vaya pul-
sando la tecla 3 hasta que aparezca en el display el símbolo de
esta función .
El tramo a trazar puede fijarse de la manera siguiente:
– Para introducir un valor conocido vaya pulsando la tecla
Más 6 o bien la tecla Menos 12 hasta que aparezca el valor
deseado en la línea superior de los valores de medición a.
Si mantiene pulsada la tecla Más 6 o la tecla Menos 12 los
valores van cambiando continuamente. El láser no es co-
nectado todavía.
– Para medir el tramo a trazar, pulse brevemente, una sola
vez, la tecla de medición 7 para proyectar el rayo láser y
vuélvala a pulsar brevemente para realizar la medición. Se-
guidamente queda conectado el rayo láser.
– El valor del tramo medido o introducido puede corregirse
pulsando la tecla Más 6 o la tecla Menos 12.
Una vez determinado el tramo a trazar, pulse prolongadamen-
te la tecla de medición 7 para comenzar con la medición.
Para ir trazando los tramos vaya desplazando el aparato de
medición en la dirección deseada. En la línea de resultados c
se va mostrando continuamente el valor de medición actual
del recorrido total. En la línea superior de los valores de medi-
ción a se sigue viendo el tramo fijo seleccionado.
En la línea de los valores de medición del medio e inferior a fi-
gura el factor (“x”) que indica cuantas veces viene compren-
dido el tramo fijo dentro del recorrido total, y la diferencia
(“dif”) que resulta del múltiplo entero máximo del tramo fijo
y del recorrido total.
Si el recorrido total fuese algo inferior al múltiplo entero más
próximo se indica entonces una diferencia negativa respecto
a este valor.
Vaya desplazando el aparato de medición hasta conseguir
que en la línea del medio del valor de medición a aparezca el
múltiplo deseado para el tramo fijo, observando que sea
“0,0 m” la diferencia indicada en la línea inferior del valor de
medición a. Marque entonces el punto que acaba de determi-
nar.
Ejemplos:
a) Diferencia positiva:
7,4m=(12x0,6m)+0,2m
En el recorrido total de 7,4 m, el tra-
mo fijo de 0,6 m viene comprendido
12 veces. Respecto al recorrido total
queda un resto de 0,2 m. Reduzca en
0,2 m la distancia entre el aparato de
medición y el punto de origen y mar-
que esta longitud.
b) Diferencia negativa:
7,0 m = (12 x 0,6 m) – 0,2 m
OBJ_BUCH-947-007.book Page 41 Friday, July 8, 2016 10:44 AM
42 | Español
1 609 92A 1YW | (8.7.16) Bosch Power Tools

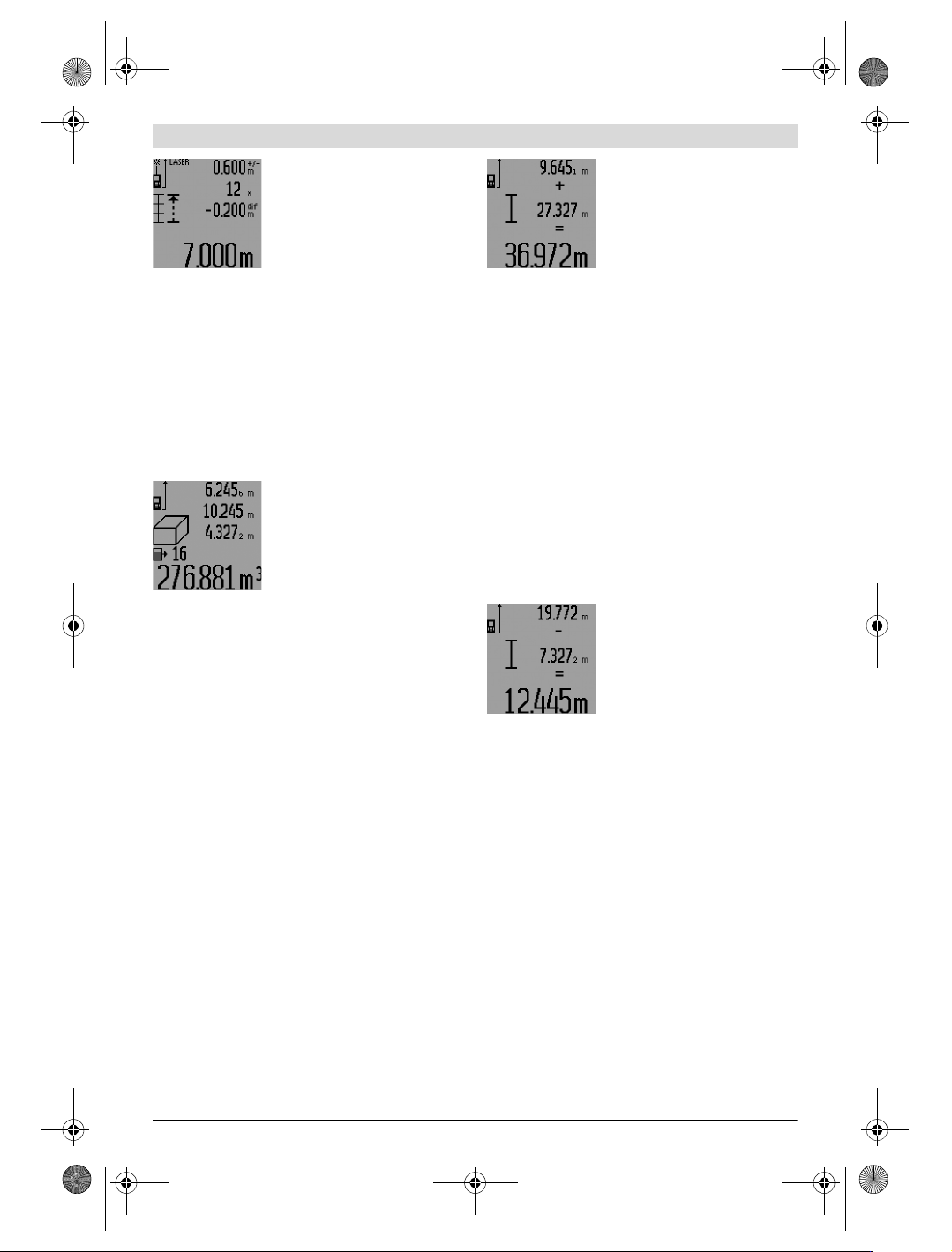

En el recorrido total de 7,0 m faltan
0,2 m para conseguir que el tramo fijo
de 0,6 m venga comprendido en él
12 veces. Aumente en 0,2 m la dis-
tancia entre el aparato de medición y
el punto de origen y marque esta lon-
gitud.
Pulsando brevemente la tecla de medición 7 se finaliza el tra-
zado equidistante. Pulsando prolongadamente la tecla de me-
dición 7 se arranca de nuevo el trazado equidistante emplean-
do el mismo tramo fijo.
La función de trazado equidistante se desconecta automáti-
camente después de 5 min. Para abandonar anticipadamente
esta función pulse una de las teclas de las funciones de medi-
ción.
Lista de los últimos valores medidos
El aparato de medición memoriza los últimos 30 valores me-
didos y los cálculos, y los representa en orden inverso (el últi-
mo valor, primero).
Para cargar las mediciones memori-
zadas pulse la tecla 15. En el display
aparece el resultado de la última me-
dición junto con símbolo de la lista d y
además un contador con el número
de orden de la medición actualmente
representada.
Si pulsa nuevamente la tecla 15 sin que existan mediciones
adicionales memorizadas, el aparato de medición retorna a la
última función de medición. Si desea abandonar la lista de va-
lores pulse una de las teclas de las funciones de medición.
Para borrar de la lista el valor actualmente representado pulse
brevemente la tecla 16. Si desea borrar la lista completa man-
tenga pulsada la tecla de la lista de valores 15 y pulse breve-
mente al mismo tiempo la tecla 16.
Borrado de mediciones
Pulsando brevemente la tecla 16 puede Ud. borrar en todas
las funciones de medición el último valor medido. Pulsando
brevemente de forma seguida la tecla se van borrando en or-
den inverso las mediciones individuales.
En la función de medición de superficies de paredes, al pulsar
brevemente por primera vez la tecla 16 se borra el último va-
lor de medición individual, al pulsarla por segunda vez, todas
las longitudes B
X
, y a realizarlo la tercera vez, la altura del
cuarto A.
Suma de valores de medición
Para sumar valores de medición efectúe primero la medición
que desee o elija uno de los valores de medición registrados
en la lista. Pulse entonces la tecla Más 6. En el display se con-
firma esta acción con “+”. Realice una segunda medición o se-
leccione otro valor registrado en la lista.
Para obtener la suma de ambas medi-
ciones pulse la tecla de resultados 5.
El cálculo aparece en las líneas de va-
lores de medición a y la suma en la lí-
nea de resultados c.
Tras el cálculo de la suma pueden se-
guirse sumando a este resultado
otros valores de medición o valores registrados en la lista
siempre que pulse la tecla Más 6 antes de la medición. La su-
ma concluye al pulsar la tecla de resultados 5.
Indicaciones referentes a la suma:
– No es posible combinar longitudes, superficies y volúme-
nes en la suma. Si se pretende sumar, p.ej., una longitud a
una superficie, al pulsar la tecla de resultados 5 aparece
brevemente “ERROR” en el display. Seguidamente, el
aparato de medición cambia a la última función de medi-
ción empleada.
– En cada caso se suma el resultado de una medición (p.ej.
un volumen); en la medición permanente, el valor mostra-
do en la línea de resultados c. Los valores de medición in-
dividuales que aparecen en las líneas de valores de medi-
ción a no pueden sumarse.
– No es posible efectuar la suma ni en la medición de longitu-
des con disparador automático, ni en la función de trazado
equidistante; las sumas que se hayan iniciado se interrum-
pen al activar dichas funciones.
Resta de mediciones
Para restar valores de medición pulse
la tecla Menos 12, en el display se
confirma esta acción con “–”. La for-
ma de proceder es similar a la “Suma
de valores de medición”.
Instrucciones para la operación
Indicaciones generales
La lente de recepción 26 y la salida del rayo láser 27 no deben
taparse durante la medición.
El aparato no deberá moverse mientras se esté realizando la
medición (excepto en la función de medición permanente, en
las mediciones de mínimos/máximos y en la función de traza-
do equidistante). Por ello, siempre que sea posible, asiente o
coloque el aparato de medición sobre una superficie firme.
Influencias sobre el alcance
El alcance de la medición depende de las condiciones de luz y
de las propiedades de reflexión de la superficie de medición.
Al trabajar en exteriores y con sol intenso use las gafas para
láser 31 (accesorio opcional) y la tablilla láser reflectante 32
(accesorio opcional) para hacer más perceptible el haz del
láser, o bien, haga sombra a la superficie de medición.
Influencias sobre el resultado de medición
Debido a ciertos efectos físicos puede que se presenten me-
diciones erróneas al medir contra ciertas superficies. Perte-
necen a éstas:
– Superficies transparentes (p.ej. vidrio, agua),
– Superficies reflectantes (p.ej. metal pulido, vidrio),
OBJ_BUCH-947-007.book Page 42 Friday, July 8, 2016 10:44 AM
