60 | Italiano 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools Nella riga valori misurati a viene visua lizzato l’inter vallo dall’attivazione fino alla misura zione. L’intervallo può esser e regolato premendo il tasto più 6 …
Italiano | 59
Bosch Power Tools 1 609 92A 1YW | (8.7.16)

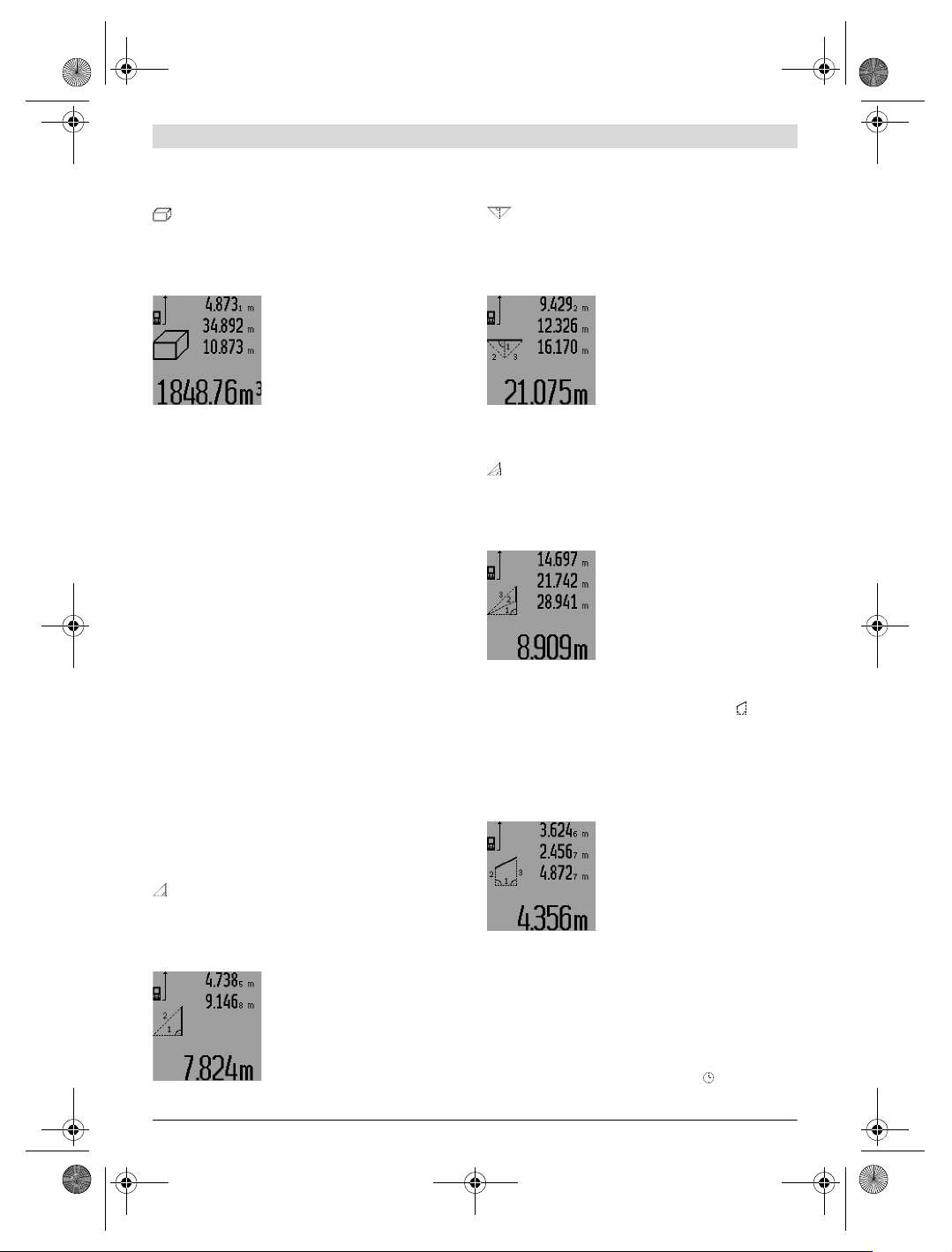

Misurazione di volumi
Per le misurazioni di volumi premere il tasto 4 fino a quando
sul display compare l’indicazione per misurazione di volumi
.
Eseguire in un secondo tempo la misurazione della lunghezza,
della larghezza e dell’altezza una dopo l’altra procedendo co-
me nel caso della misurazione di lunghezze. Il raggio laser re-
sta attivato tra le tre operazioni di misurazione.
Al termine della terza misurazione
viene calcolato automaticamente il
volume e lo stesso viene visualizzato
nella riga risultato c. I valori misurati
singoli sono indicati nelle righe valori
misurati a.
Valori superiori a 999999 m
3
non
possono essere visualizzati, sul di-
splay compaiono «ERROR» e «––––». Ripartire il volume da
misurare in misurazioni singole i cui valori verranno poi calco-
lati separatamente e quindi riuniti.
Misurazione indiretta di lunghezze (vedi figure H–K)
La misurazione indiretta di lunghezze è prevista per il rileva-
mento di distanze che non possono essere misurate diretta-
mente in quanto un ostacolo impedirebbe il passaggio del rag-
gio oppure non vi è disposizione alcuna superficie di
puntamento con funzione riflettente. Risultati corretti vengo-
no ottenuti quindi solamente se gli angoli retti richiesti duran-
te la rispettiva misurazione vengono mantenuti esattamente
(legge di Pitagora).
Prestare attenzione affinché il punto di riferimento della misu-
razione (p.es. bordo posteriore dello strumento di misura) ri-
manga esattamente nello stesso punto durante tutte le misu-
razioni singole all’interno di una procedura di misurazione
(eccezione: misurazione trapezoidale).
Tra le misurazioni singole il raggio laser resta attivato.
Per la misurazione indiretta di lunghezze sono disponibili
quattro funzioni di misurazione con cui possono essere rileva-
ti di volta in volta diversi tratti. Per la selezione della funzione
di misurazione premere il tasto per cambio della funzione 3 fi-
no a quando sul display compare il simbolo della funzione di
misurazione desiderata.
a) Misurazione pitagorica semplice (vedi figura H)
Premere il tasto per cambio della funzione 3 fino a quando sul
display compare l’indicazione per la misurazione pitagorica
semplice.
In caso di una misurazione di lunghezze misurare i tratti «1» e
«2» in questa sequenza. Prestare attenzione affinché tra il
tratto «1» ed il tratto da individuare «E» esista un angolo ret-
to.
Al termine dell’ultima misurazione, il
risultato per il tratto da individuare
«E» viene visualizzato nella riga risul-
tato c. I valori misurati singoli sono in-
dicati nelle righe valori misurati a.
b) Misurazione pitagorica doppia (vedi figura I)
Premere il tasto per cambio della funzione 3 fino a quando sul
display compare l’indicazione per la misurazione pitagorica
doppia.
Misurare come in caso di misurazione di lunghezze i tratti «1»,
«2» e «3» in questa sequenza. Prestare attenzione affinché
tra il tratto «1» ed il tratto da individuare «E» esista un angolo
retto.
Al termine dell’ultima misurazione, il
risultato per il tratto da individuare
«E» viene visualizzato nella riga risul-
tato c. I valori misurati singoli sono in-
dicati nelle righe valori misurati a.
c) Misurazione pitagorica combinata (vedi figura J)
Premere il tasto per cambio della funzione 3 fino a quando sul
display compare l’indicazione per la misurazione pitagorica
combinata.
Misurare come in caso di misurazione di lunghezze i tratti «1»,
«2» e «3» in questa sequenza. Prestare attenzione affinché
tra il tratto «1» ed il tratto da individuare «E» esista un angolo
retto.
Al termine dell’ultima misurazione, il
risultato per il tratto da individuare
«E» viene visualizzato nella riga risul-
tato c. I valori misurati singoli sono in-
dicati nelle righe valori misurati a.
d) Misurazione trapezoidale (vedi figura K)
Premere il tasto per cambio della funzione 3 fino a quando sul
display compare l’indicazione per la misurazione trapezoi-
dale.
Misurare come in caso di misurazione di lunghezze i tratti «1»,
«2» e «3» in questa sequenza. Prestare attenzione affinché la
misurazione del tratto «3» inizi esattamente al punto finale del
tratto «1» e che tra i tratti «1» e «2» nonché tra «1» e «3» vi
sia un angolo retto.
Al termine dell’ultima misurazione, il
risultato per il tratto da individuare
«E» viene visualizzato nella riga risul-
tato c. I valori misurati singoli sono in-
dicati nelle righe valori misurati a.
Misurazione di lunghezze ritardata
La misurazione di lunghezze ritardata aiuta ad esempio in ca-
so di misurazione in punti difficilmente accessibili oppure se
devono essere impediti movimenti dello strumento di misura-
zione durante la misurazione stessa.
Per la misurazione di lunghezze ritardata premere il tasto per
cambio della funzione 3 fino a quando sul display compare
l’indicazione per misurazione di lunghezze ritardata.
1
2
1
32
1
3
2
1
3
2
OBJ_BUCH-947-007.book Page 59 Friday, July 8, 2016 10:44 AM
60 | Italiano
1 609 92A 1YW | (8.7.16) Bosch Power Tools

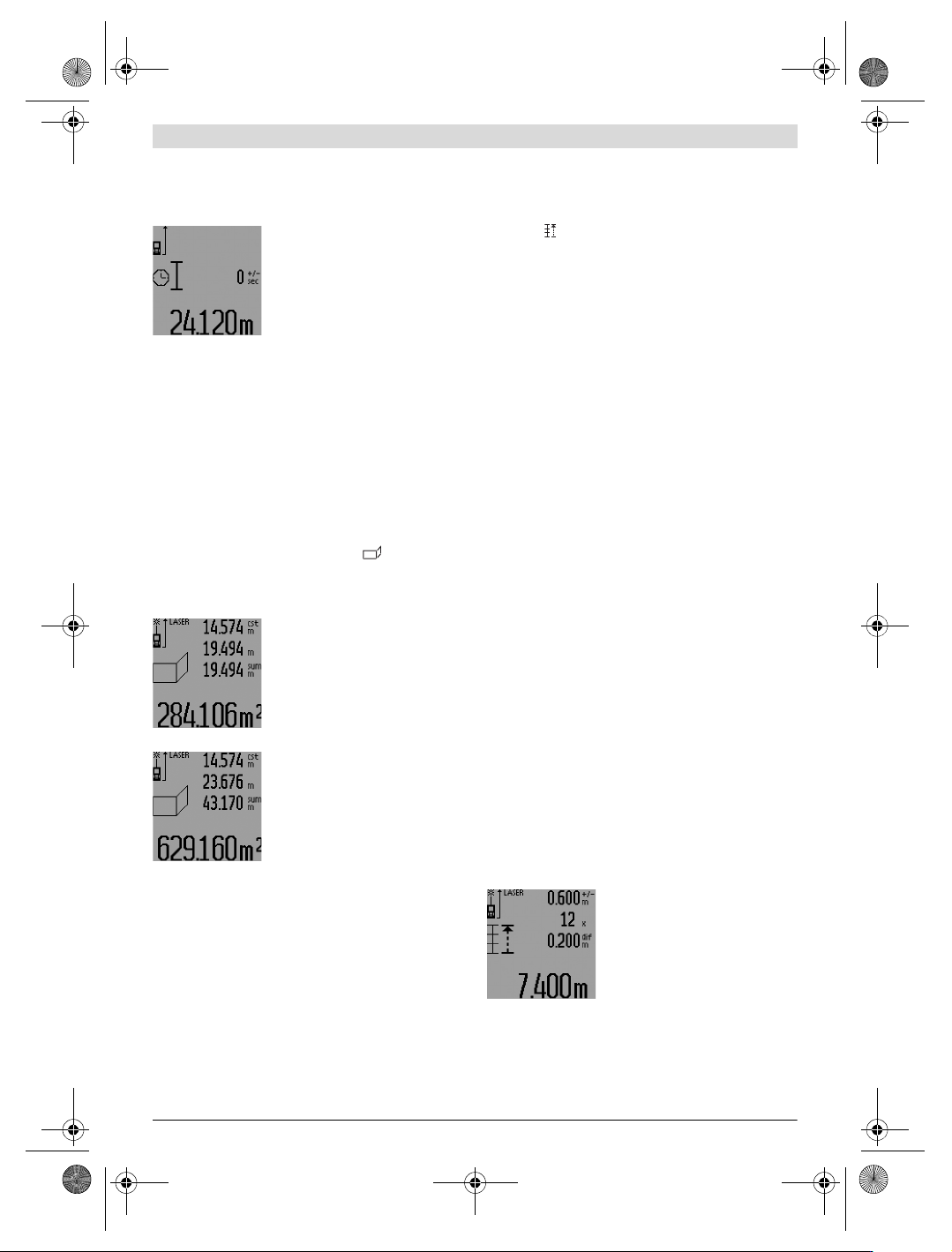

Nella riga valori misurati a viene visualizzato l’intervallo
dall’attivazione fino alla misurazione. L’intervallo può essere
regolato premendo il tasto più 6 oppure il tasto meno 12 tra
1s e 60s.
Premere poi il tasto di misurazione 7
per attivare il raggio laser e puntare il
punto di mira. Premere di nuovo il ta-
sto di misurazione 7 per attivare la mi-
surazione. La misurazione avviene
dopo l’intervallo selezionato. Il valore
misurato viene visualizzato nella riga
risultato c.
Addizione e sottrazione di risultati di misurazione nonché mi-
surazione minimo/massimo non sono possibili nella misura-
zione di lunghezze ritardata.
Misurazione di superfici di pareti (vedi figura L)
La misurazione di superfici di pareti è prevista per rilevare la
somma di diverse superfici singole con una altezza comune.
Nell’esempio illustrato deve essere rilevata la superficie totale
di diverse pareti che hanno la stessa altezza A ma lunghezze
differenti B.
Per le misurazioni di superfici di pareti premere il tasto per
cambio della funzione 3 fino a quando sul display compare
l’indicazione per misurazione di superfici di pareti.
Misurare l’altezza del locale A come per una misurazione di
lunghezze. Il valore misurato («cst») viene visualizzato nella
riga superiore valori misurati a. Il laser rimane attivato.
Successivamente misurare la lun-
ghezza B
1
della prima parete. La su-
perficie viene calcolata automatica-
mente e visualizzata nella riga
risultato c. Il valore misurato della lun-
ghezza si trova nella riga centrale va-
lori misurati a. Il laser rimane attivato.
Misurare ora la lunghezza B
2
della se-
conda parete. Il valore misurato sin-
golo visualizzato nella riga centrale
valori misurati a viene addizionato al-
la lunghezza B
1
. La somma di entram-
be le lunghezze («sum», visualizzata
nella riga inferiore valori misurati a)
viene moltiplicata con l’altezza me-
morizzata A. Il valore delle superfici totali viene visualizzato
nella riga risultato c.
È possibile misurare molte altre lunghezze B
X
a scelta che ven-
gono sommate automaticamente e moltiplicate con l’altezza
A.
Presupposto per un calcolo esatto delle superfici è che la pri-
ma lunghezza misurata (nell’esempio l’altezza del locale A) sia
identica per tutte le superfici parziali.
Per una nuova misurazione di superfici di pareti con nuova al-
tezza del locale A premere tre volte il tasto 16.
Funzione tracciamento (vedere figura M)
La funzione tracciamento serve per tracciare un tratto fisso
(valore di tracciamento) che può essere o misurato oppure
immesso. La stessa aiuta ad esempio in caso di marcatura di
distanze tra pareti divisorie in costruzione a secco.
Per la funzione tracciamento premere il tasto per cambio della
funzione 3 fino a quando sul display compare l’indicazione per
la funzione tracciamento.
Il valore di tracciamento può essere regolato come segue:
– Per immettere un valore noto, premere il tasto più 6 oppu-
re il tasto meno 12 fino a quando il valore desiderato viene
visualizzato nella riga superiore valori misurati a. Premen-
do a lungo sul tasto più 6 oppure il tasto meno 12 i valori
continuano a scorrere continuamente. Il laser non viene
ancora attivato.
– Per la misurazione del valore di tracciamento premere il ta-
sto di misurazione 7 una volta brevemente per tracciare e
di nuovo brevemente per misurare. Successivamente il
raggio laser rimane attivato.
– Il valore di tracciamento misurato oppure immesso può es-
sere corretto premendo il tasto più 6 oppure il tasto meno
12.
Dopo la determinazione del valore di tracciamento premere a
lungo sul tasto di misurazione 7 per iniziare con la misurazio-
ne.
Muovere ora lo strumento di misura per il tracciamento nella
direzione desiderata. Nella riga risultato c viene visualizzato
continuamente il valore misurato attuale dell’intero tratto di
misurazione. Nella riga superiore valori misurati a è indicato
inoltre il valore di tracciamento selezionato.
Nella riga centrale e nella riga inferiore valori misurati a sono
indicati il fattore («x»), quante volte il valore di tracciamento
è contenuto nell’intero tratto di misurazione e la differenza
(«dif») tra un multiplo a cifra intera del valore di tracciamento
ed il tratto totale.
Se l’intero tratto di misurazione è poco inferiore ad un multi-
plo a cifra intera, vengono poi visualizzati un valore negativo
di differenza ed il multiplo seguente maggiore del valore di
tracciamento.
Muovere lo strumento di misura fino a quando nella riga cen-
trale valori misurati a viene indicato il multiplo desiderato del
valore di tracciamento ed il valore differenziale nella riga infe-
riore valore misurato è di a «0,0 m». Tracciare poi il punto di
riferimento della misurazione.
Esempi:
a) Valore differenziale positivo:
7,4m=(12x0,6m)+0,2m
In un tratto totale di 7,4 m il valore di
tracciamento 0,6 m è contenuto 12
volte. Inoltre il tratto totale contiene
anche un resto di 0,2 m. Accorciare la
distanza tra lo strumento di misura ed
il punto di uscita del valore differen-
ziale di 0,2 m e tracciare quindi la lun-
ghezza.
b) Valore differenziale negativo:
7,0 m = (12 x 0,6 m) – 0,2 m
OBJ_BUCH-947-007.book Page 60 Friday, July 8, 2016 10:44 AM
Italiano | 61
Bosch Power Tools 1 609 92A 1YW | (8.7.16)

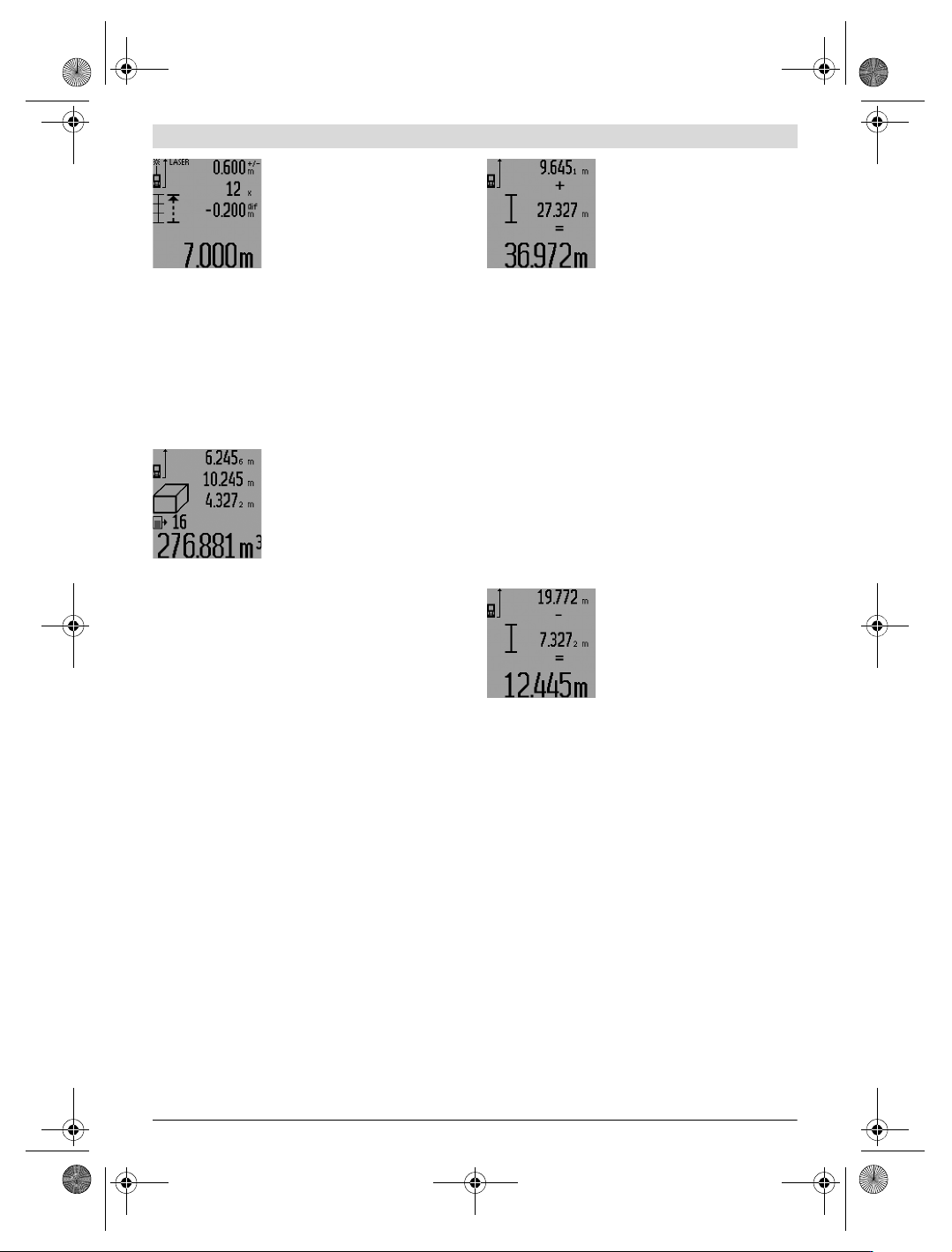

In un tratto totale di 7,0 m mancano
0,2 m, fino a che il valore di traccia-
mento 0,6 m è contenuto 12 volte. In-
grandire la distanza tra lo strumento
di misura ed il punto di uscita di 0,2 m
e tracciare poi la lunghezza.
Premendo brevemente il tasto di mi-
surazione 7 termina la funzione tracciamento. Premendo a
lungo il tasto di misurazione 7 si riattiva la funzione traccia-
mento (con lo stesso valore di tracciamento).
La funzione tracciamento si disinserisce automaticamente
dopo 5 min. Per abbandonare anticipatamente la funzione
premere uno dei tasti per le funzioni di misurazione.
Lista degli ultimi valori misurati
Lo strumento di misura memorizza gli ultimi 30 valori misurati
ed i loro calcoli e gli visualizza in sequenza inversa (per primo
l’ultimo valore misurato).
Per richiamare le misurazioni memo-
rizzate premere il tasto 15. Sul di-
splay compare il risultato dell’ultima
misurazione ed inoltre l’indicatore
per la lista valori misurati d nonché un
contatore per la numerazione delle
misurazioni visualizzate.
Se premendo di nuovo il tasto 15 non sono state memorizzate
ulteriori misurazioni, lo strumento di misura ritorna nell’ultima
funzione di misurazione. Per abbandonare la lista valori misu-
rati premere uno dei tasti per le funzioni di misurazione.
Per cancellare la registrazione attuale della lista valori misura-
ti visualizzata, premere brevemente il tasto 16. Per cancellare
l’intera lista valore misurati, tenere premuto il tasto lista valori
misurati 15 e premere contemporaneamente brevemente il
tasto 16.
Cancellazione dei valori di misurazione
Premendo brevemente il tasto 16 è possibile cancellare in tut-
te le funzioni di misurazione l’ultimo singolo valore di misura
rilevato. Premendo ripetutamente brevemente il tasto vengo-
no cancellati i singoli valori misurati seguendo l’ordine inver-
so.
Nella funzione misurazione di superfici di pareti, premendo
brevemente la prima volta il tasto 16 viene cancellato l’ultimo
singolo valore misurato, premendo una seconda volta vengo-
no cancellate tutte le lunghezze B
X
, premendo una terza volta
vengono cancellate le altezze del locale A.
Addizione valori misurati
Per addizionare i valori misurati effettuare innanzitutto una
misurazione a scelta oppure selezionare una registrazione
dalle lista valori misurati. Premere poi il tasto più 6. Sul di-
splay compare a conferma «+». Effettuare poi una seconda
misurazione oppure selezionare un’ulteriore registrazione
dalla lista valori misurati.
Per richiedere la somma di entrambe
le misurazioni premere il tasto risulta-
to 5. Il calcolo viene visualizzato nelle
righe valori misurati a, la somma è ri-
portata nella riga risultato c.
Dopo il calcolo della somma a questo
risultato possono essere addizionati
ulteriori valori misurati oppure registrazioni della lista valori
misurati se prima della misurazione viene premuto il tasto più
6. L’addizione viene terminata premendo il tasto risultato 5.
Indicazioni relative all’addizione:
– Valori di lunghezze, superfici e volumi non possono essere
addizionati mescolati. Se p.es. vengono addizionati un va-
lore lunghezza ed un valore superficie, premendo il tasto ri-
sultato 5 compare brevemente «ERROR» sul display. Suc-
cessivamente lo strumento di misura passa nell’ultima
funzione di misura attiva.
– Viene addizionato sempre il risultato di una misurazione
(p.es. valore volume), nelle misurazioni in continuo il valo-
re misurato visualizzato nella riga risultato c. L’addizione di
valori misurati singoli dalle righe valori misurati a non è
possibile.
– Nella misurazione di lunghezze ritardata e nella funzione
tracciamento non sono possibili addizioni, passando in
queste funzioni addizioni iniziate vengono interrotte.
Sottrazione dei valori di misurazione
Per la sottrazione di valori misurati
premere il tasto meno 12, sul display
compare a conferma «–». L’ulteriore
modo di procedere è analogo a «Addi-
zione valori misurati».
Indicazioni operative
Indicazioni generali
Accertarsi che durante il corso di una misurazione non siano
coperte né la lente di ricezione 26 né l’uscita della radiazione
laser 27.
Lo strumento di misura non deve essere mosso durante una
misurazione (ad eccezione delle funzioni misurazione in con-
tinuo, misurazione minimo/massimo e funzione tracciamen-
to). Per questa ragione appoggiare lo strumento di misura
possibilmente su una superficie di appoggio o di battuta soli-
da.
Influenze sul campo di misurazione
Il campo di misurazione dipende dalla condizioni di luce e dal-
le caratteristiche riflettenti della superficie di puntamento.
Per una migliore visibilità del raggio laser, in caso di lavori in
ambienti esterni ed in caso di forti radiazioni solari, utilizzare
gli occhiali per la visualizzazione del laser 31 (accessorio) ed
il pannello di puntamento per raggio laser 32 (accessorio) op-
pure oscurare la superficie di puntamento.
Influenze sul risultato di misurazione
Per gli effetti causati da leggi fisiche generali non si può esclu-
dere che misurando su differenti superfici possano verificarsi
errori di misurazione. Fanno parte di queste superfici:
OBJ_BUCH-947-007.book Page 61 Friday, July 8, 2016 10:44 AM
