Lo strumento di misura controlla il corretto

funzionamento nel corso di ogni misurazio-

ne. In caso di riscontro di un’anomalia, sul

display lampeggia soltanto il simbolo visua-

lizzato accanto. In questo caso oppure

quando non dovesse essere possibile elimi-

nare un difetto ricorrendo alle misure riportate sopra, far per-

venire lo strumento di misura al Servizio Clienti Bosch attra-

verso il Vostro Rivenditore di fiducia.

Controllo della precisione dello strumento di misura

È possibile controllare la precisione dello strumento di misura

procedendo come segue:

– Scegliere un tratto di misura stabilmente fisso con una lun-

ghezza di ca. 1 fino a 10 m e di cui si conosce esattamente

la lunghezza (p.es. larghezza di un locale, apertura di una

porta). Il tratto di misura deve essere in ambiente chiuso e

la superficie di puntamento della misurazione deve essere

liscia e ben riflettente.

– Misurare il tratto 10 volte consecutivamente.

La deviazione delle misurazioni singole dal valore medio può

essere al massimo di ±1,5 mm. Protocollare le misurazioni

per poter confrontare in un momento successivo la precisio-

ne.

Manutenzione ed assistenza

Manutenzione e pulizia

Conservare e trasportare lo strumento di misura utilizzando

esclusivamente l’astuccio di protezione fornito in dotazione.

Avere cura di tenere lo strumento di misura sempre pulito.

Non immergere mai lo strumento di misura in acqua oppure in

liquidi di altra natura.

Pulire ogni tipo di sporcizia utilizzando un panno umido e mor-

bido. Non utilizzare mai prodotti detergenti e neppure solven-

ti.

In modo particolare è necessario trattare la lente di ricezione

26 adoperando la stessa accuratezza con cui normalmente si

trattano occhiali oppure la lente di un apparecchio fotografi-

co.

Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio,

è indispensabile comunicare sempre il codice prodotto a die-

ci cifre riportato sulla targhetta di fabbricazione dello stru-

mento di misura.

In caso si presentasse la necessità di riparazioni, spedire lo

strumento di misura mettendolo nell’apposito astuccio di pro-

tezione 28.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative

alla riparazione ed alla manutenzione del Vostro prodotto

nonché concernenti le parti di ricambio. Disegni in vista

esplosa ed informazioni relative alle parti di ricambio sono

consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiu-

terà in caso di domande relative ai nostri prodotti ed ai loro

accessori.

In caso di richieste o di ordinazione di pezzi di ricambio,

comunicare sempre il codice prodotto a 10 cifre riportato

sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: (02) 3696 2663

Fax: (02) 3696 2662

Fax: (02) 3696 8677

E-Mail: officina.elettroutensili@it.bosch.com

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-

mente on-line i ricambi.

Tel.: (044) 8471513

Fax: (044) 8471553

E-Mail: Aftersales.Service@de.bosch.com

Smaltimento

Smaltire gli imballaggi, gli strumenti di misura e gli accessori

dismessi in modo che possano essere riciclati nel pieno ri-

spetto dell’ambiente.

Non gettare strumenti di misura e batterie ricaricabili/batterie

tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea

2012/19/UE gli strumenti di misura diven-

tati inservibili e, in base alla direttiva euro-

pea 2006/66/CE, le batterie ricaricabili/

batterie difettose o consumate devono es-

sere raccolte separatamente ed essere in-

viate ad una riutilizzazione ecologica.

L’uscita radiazione laser 27 oppu-

re la lente di ricezione 26 è

coperta.

Tenere libere l’uscita

radiazione laser 27

oppure la lente di

ricezione 26

Ostacolo sul percorso del raggio

laser

Il punto laser deve

essere posizionato

completamente sulla

superficie di

puntamento.

Regolato piano di riferimento

sbagliato

Selezionare piano di

riferimento adatto alla

misurazione

Causa Rimedi

OBJ_BUCH-947-007.book Page 63 Friday, July 8, 2016 10:44 AM

64 | Nederlands

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Pile ricaricabili/batterie inutilizzabili possono essere conse-

gnate direttamente presso:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Alle instructies moeten gelezen en in acht

genomen worden om met het meetgereed-

schap zonder gevaar en veilig te werken.

Als het meetgereedschap niet volgens de

voorhanden instructies gebruikt wordt,

kunnen de geïntegreerde veiligheidsvoor-

zieningen in het meetgereedschap gehin-

derd worden. Maak waarschuwingsstic-

kers op het meetgereedschap nooit onleesbaar. BEWAAR

DEZE INSTRUCTIES ZORGVULDIG EN GEEF ZE BIJ HET

DOORGEVEN VAN HET MEETGEREEDSCHAP MEE.

 Voorzichtig – wanneer andere dan de hier vermelde be-

dienings- en instelvoorzieningen worden gebruikt of

andere procedures worden uitgevoerd, kan dit tot ge-

vaarlijke stralingsblootstelling leiden.

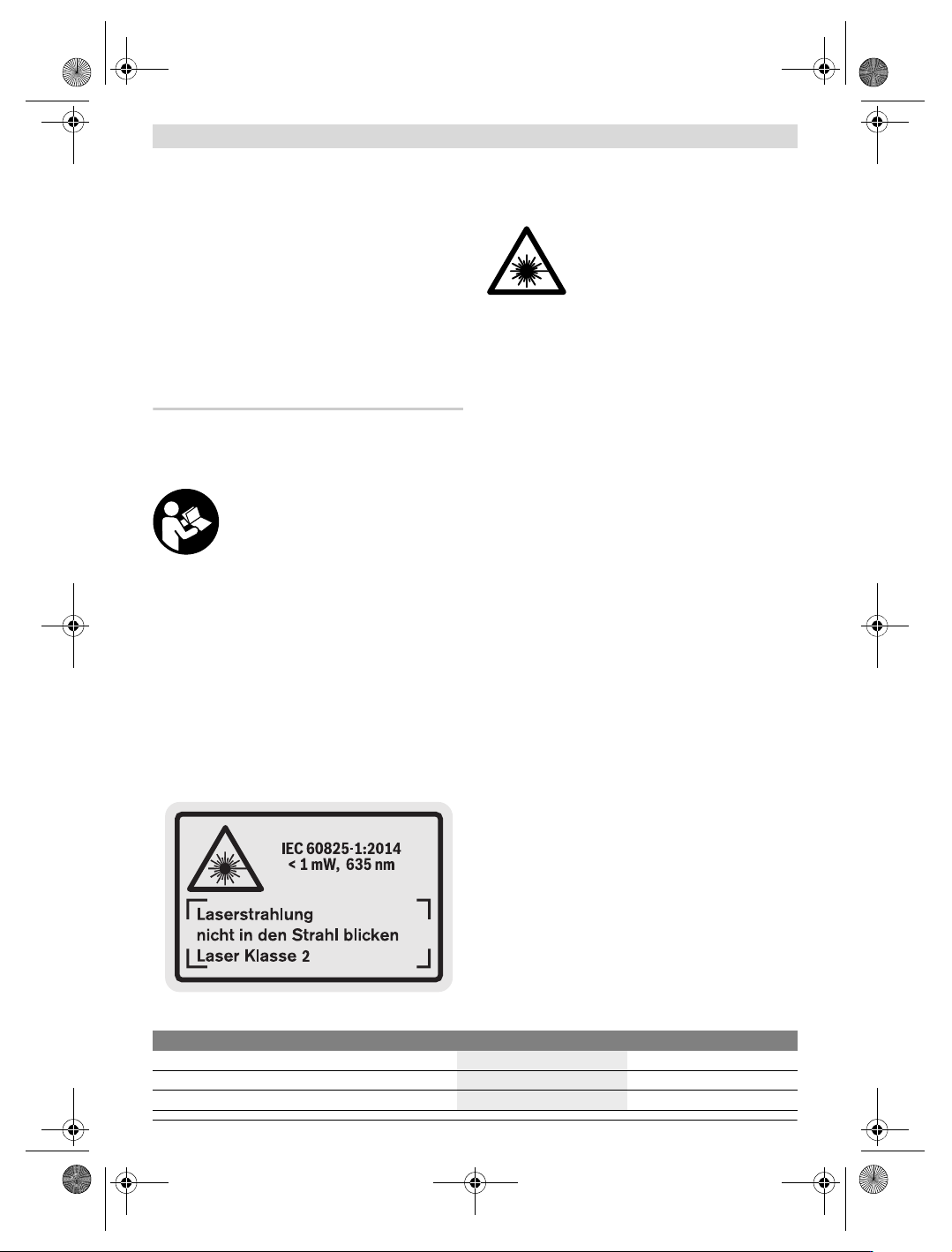

 Het meetgereedschap wordt geleverd met een waar-

schuwingsplaatje (in de weergave van het meetge-

reedschap op de pagina met afbeeldingen aangeduid

met nummer 19).

 Als de tekst van het waarschuwingsplaatje niet in de

taal van uw land is, plak er dan vóór de eerste inge-

bruikneming de meegeleverde sticker in de taal van uw

land op.

Richt de laserstraal niet op personen of

dieren en kijk niet zelf in de directe of re-

flecterende laserstraal. Daardoor kunt u

personen verblinden, ongevallen veroorza-

ken of het oog beschadigen.

 Als laserstraling het oog raakt, dan moeten de ogen be-

wust gesloten worden en moet het hoofd onmiddellijk

uit de straal bewogen worden.

 Breng geen wijzigingen aan de laserinrichting aan.

 Gebruik de laserbril niet als veiligheidsbril. De laserbril

dient voor het beter herkennen van de laserstraal, maar

biedt geen bescherming tegen de laserstralen.

 Gebruik de laserbril niet als zonnebril en niet in het ver-

keer. De laserbril biedt geen volledige bescherming tegen

ultravioletstralen en vermindert de waarneming van kleu-

ren.

 Laat het meetgereedschap repareren door gekwalifi-

ceerd, vakkundig personeel en alleen met originele

vervangingsonderdelen. Daarmee wordt gewaarborgd

dat de veiligheid van het meetgereedschap in stand blijft.

 Laat kinderen het lasermeetgereedschap niet zonder

toezicht gebruiken. Anders kunnen personen worden

verblind.

 Werk met het meetgereedschap niet in een omgeving

met explosiegevaar waarin zich brandbare vloeistof-

fen, brandbare gassen of brandbaar stof bevinden. In

het meetgereedschap kunnen vonken ontstaan die het stof

of de dampen tot ontsteking brengen.

Product- en vermogensbeschrijving

Vouw de uitvouwbare pagina met de afbeelding van het meet-

gereedschap open en laat deze pagina opengevouwen terwijl

u de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het meetgereedschap is bestemd voor het meten van afstan-

den, lengten, hoogten en tussenruimten en voor het bereke-

nen van oppervlakten en inhouden. Het meetgereedschap is

geschikt voor metingen binnen- en buitenshuis.

Technische gegevens

Digitale laser-afstandsmeter GLM 150 GLM 250 VF

Productnummer

3 601 K72 000 3 601 K72 100

Richtlens

– 

Meetbereik

0,05–150 m

0,05–250 m

OBJ_BUCH-947-007.book Page 64 Friday, July 8, 2016 10:44 AM

Nederlands | 65

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het meetgereedschap op de pagina met afbeeldingen.

1 Vergrendeling van de aanslagstift

2 Toets Permanente laserstraal

3 Functiewisseltoets

4 Toets voor lengte-, oppervlakte- en inhoudsmeting

5 Resultaattoets

6 Plustoets

7 Toets Meting en duurmeting

8 Toets voor kiezen van referentievlak

9 Display

10 Zoeker van richtlens (GLM 250 VF)

11 Toets displayverlichting

12 Mintoets

13 Toets voor minimum- en maximummeting

14 Libel

15 Toets meetwaardenlijst

16 Aan/uit-toets en geheugenwistoets

17 Opname draagriem

18 Aanslagstift

19 Laser-waarschuwingsplaatje

20 Serienummer

21 1/4"-schroefdraad

22 Batterijvak

23 Vergrendeling batterijvak

24 Uitlijnhulp

25 Venster van richtlens (GLM 250 VF)

26 Ontvangstlens

27 Uitgang laserstraal

28 Beschermetui

29 Draagriem

30 Statief*

31 Laserbril*

32 Laserdoelpaneel*

* Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd.

Indicatie-elementen

a Meetwaarderegels

b Foutindicatie „ERROR”

Meetnauwkeurigheid (kenmerkend)

±1,0mm

Kleinste indicatie-eenheid 0,1 mm 0,1 mm

Bedrijfstemperatuur

–10°C...+50°C

Bewaartemperatuur –20 °C...+70 °C –20 °C...+70 °C

Relatieve luchtvochtigheid max.

90 % 90 %

Laserklasse

Lasertype

635 nm, <1 mW 635 nm, <1 mW

Diameter laserstraal (bij 25 °C) ca.

– op 10 m afstand

–op 150m afstand

6mm

90 mm

6mm

90 mm

Batterijen

Accucellen

4x1,5VLR03(AAA)

4 x 1,2 V HR03 (AAA)

4x1,5VLR03(AAA)

4x1,2VHR03(AAA)

Levensduur batterij ca.

–afzonderlijke metingen

–duurmeting

30000

Gewicht volgens EPTA-Procedure 01:2014 0,24 kg 0,24 kg

Afmetingen

66 x 120 x 37 mm 66 x 120 x 37 mm

Beschermingsklasse

IP 54 (stof- en

spatwaterbescherming)

IP 54 (stof- en

spatwaterbescherming)

A) De reikwijdte wordt groter naarmate het laserlicht beter door het oppervlak van het doel wordt gereflecteerd (gestrooid, niet gespiegeld) en naar-

mate de laserpunt lichter is dan de omgeving (interieurs, schemering). Bij ongunstige omstandigheden, zoals metingen buitenshuis met fel zonlicht,

kan gebruik van het doelpaneel nodig zijn.

B) Onder ongunstige omstandigheden, zoals fel zonlicht of een slecht reflecterend oppervlak, bedraagt de maximale afwijking ±20 mm op 150 m. On-

der gunstige omstandigheden moet rekening worden gehouden met een invloed van ±0,05 mm/m.

C) In de functie duurmeting bedraagt de max. bedrijfstemperatuur +40 °C.

D) De breedte van de laserlijn is afhankelijk van het soort oppervlak en van omgevingsomstandigheden.

E) Met 1,2 V-accucellen zijn minder metingen mogelijk dan met 1,5 V-batterijen. De aangegeven batterijlevensduur heeft betrekking op metingen zon-

der displayverlichting en geluid.

Het serienummer 20 op het typeplaatje dient voor de eenduidige identificatie van uw meetgereedschap.

Digitale laser-afstandsmeter GLM 150 GLM 250 VF

OBJ_BUCH-947-007.book Page 65 Friday, July 8, 2016 10:44 AM
