76 | Dansk 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools – forkanten på måleværktøjet (f . eks. til måling fra en bord- kant), –g e v i n d e t 21 (f. eks. til målinger med stativ). Referenceniveauet vælges ved at tr ykke …

Dansk | 75

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Volumenmåling

Konstant måling

min

max Min./max. måling

Enkelt Pythagoras-måling

Dobbelt Pythagoras-måling

Kombineret Pythagoras-måling

Trapezmåling

Timerfunktion

Vægflademåling

Opmærkningsfunktion

f Batteriadvarsel

g Referenceniveau for måling

h Laser tændt

i Temperaturadvarsel

Montering

Isætning/udskiftning af batterier

Det anbefales, at måleværktøjet drives med Alkali-Mangan-

batterier eller akkuer.

Med 1,2-V-akkuer er færre målinger mulige end med 1,5-V-

batterier.

Batterirummet åbnes 22 ved at dreje fastlåsningen 23 i posi-

tion og trække batterirummet ud.

Kontrollér, at batteripolerne eller akkupolerne vender rigtigt,

når de lægges i (se billede i batterirum).

Fremkommer batterisymbolet første gang i displayet, kan

der udføres endnu mindst 100 enkelte målinger. Funktionen

Konstantmåling er deaktiveret.

Blinker batterisymbolet , skal batterierne eller akkuceller-

ne skiftes. Målinger er ikke længere mulige.

Skift altid alle batterier eller akkuer på en gang. Batterier eller

akkuer skal stamme fra den samme producent og have den

samme kapacitet.

 Tag batterierne eller akkuerne ud af måleværktøjet,

hvis måleværktøjet ikke skal bruges i længere tid. Bat-

terierne og akkuerne kan korrodere og aflade sig selv, hvis

de lagres i længere tid.

Brug

Ibrugtagning

 Beskyt måleværktøjet mod fugtighed og direkte sol-

stråler.

 Udsæt ikke måleværktøjet for ekstreme temperaturer

eller temperatursvingninger. Lad dem f.eks. ikke ligge i

bilen i længere tid. Sørg altid for, at måleværtøjet er tem-

pereret ved større temperatursvingninger, før det tages i

brug.

 Undgå at udsætte måleværktøjet for voldsomme stød

eller fald. Hvis måleværktøjet udsættes for stærke, udven-

dige påvirkninger, skal du altid gennemføre en nøjagtig-

hedskontrol, før der arbejdes videre med det (se „Måle-

værktøjets nøjagtighedskontrol“, side 80).

Tænd/sluk

 Sørg for, at måleværktøjet altid er under opsyn og sluk

for måleværktøjet efter brug. Andre personer kan blive

blændet af laserstrålen.

Måleværktøjet kan tændes på følgende måder:

– Tryk på start-stop-tasten 16: Måleværktøjet tændes og fin-

des i funktionen længdemåling. Laseren tændes ikke.

– Et kort tryk på tasten Måling 7: Måleværktøj og laser tæn-

des. Måleværktøjet findes i funktionen Længdemåling.

– Et langt tryk på tasten Måling 7: Måleværktøj og laser tæn-

des. Måleværktøjet findes i funktionen Konstant måling.

 Ret ikke laserstrålen mod personer eller dyr og ret ikke

blikket ind i laserstrålen, heller ikke fra stor afstand.

Måleværktøjet slukkes ved at trykke lang tid på start-stop-ta-

sten 16.

Trykkes der ikke på nogen taste på måleværktøjet i ca. 5 min,

slukkes måleværktøjet automatisk for at skåne batterierne.

Ved den automatiske slukning bibeholdes alle gemte værdier.

Målemetode

Efter tændingen findes måleværktøjet altid i funktionen

Længdemåling hhv. Konstant måling. Andre målefunktioner

kan du indstille ved at trykke på den pågældende funktionsta-

ste (se „Målefunktioner“, side 76).

Som referenceniveau for målingen er måleværktøjets bagkant

valgt efter tændingen. Tryk på tasten referenceniveau 8 for at

ændre referenceniveauet (se „Vælg referenceniveau

(se Fig. A–E)“, side 75).

Efter valg af målefunktionen og referenceniveauet gennemfø-

res alle yderligere skridt ved at trykke på tasten måling 7.

Anbring måleværktøjet med det valgte referenceniveau op ad

den ønskede målelinje (f.eks. væg).

Laserstrålen tændes ved kort at trykke på tasten måling 7.

 Ret ikke laserstrålen mod personer eller dyr og ret ikke

blikket ind i laserstrålen, heller ikke fra stor afstand.

Ret laserstrålen mod målefladen. Målingen udløses ved igen

kort at trykke på tasten måling 7.

Er den permanente laserstråle tændt, begynder målingen, så

snart der trykkes på tasten Måling 7. I funktionen Konstant

måling starter målingen, så snart funktionen tændes.

Måleværdien fremkommer typisk i løbet af 0,5 s og senest ef-

ter 4 s. Målingens varighed afhænger af afstanden til målefla-

den, lysforholdene og refleksionsegenskaberne ved målefla-

den. Når målingen er færdig, høres et akustisk signal. Når

målingen er færdig, slukkes laserstrålen automatisk.

Udføres der ikke nogen måling ca. 20 s efter at strålen er ret-

tet mod målet, slukker laserstrålen automatisk for at skåne

batterierne.

Vælg referenceniveau (se Fig. A–E)

Til målearbejdet kan der vælges mellem fire forskellige refe-

renceniveauer:

– Bagkanten på måleværktøjet hhv. forkanten på anslags-

stiften, der er klappet ud i siden 18 (f.eks. når der lægges

an op ad udvendige hjørner),

– Spidsen på den bagudklappede anslagsstift 18 (f.eks. til

målinger fra hjørner),

OBJ_BUCH-947-007.book Page 75 Friday, July 8, 2016 10:44 AM

76 | Dansk

1 609 92A 1YW | (8.7.16) Bosch Power Tools

– forkanten på måleværktøjet (f.eks. til måling fra en bord-

kant),

–gevindet 21 (f.eks. til målinger med stativ).

Referenceniveauet vælges ved at trykke på tasten 8, til det

ønskede referenceniveau fremkommer i displayet. Hver gang

måleværktøjet tændes, fungerer bagkanten på måleværktøjet

som referenceniveau.

En senere ændring af referenceniveauet for allerede gennem-

førte målinger (f.eks. ved visning af måleværdier i måleværdi-

listen) er ikke mulig.

Permanent laserstråle

Du kan efter behov omstille måleværktøjet til permanent la-

serstråle. Tryk på tasten permanent laserstråle 2. I displayet

lyser „LASER“ hele tiden.

 Ret ikke laserstrålen mod personer eller dyr og ret ikke

blikket ind i laserstrålen, heller ikke fra stor afstand.

Laserstrålen forbliver tændt i denne indstilling, også mellem

målingerne, måling gennemføres ved at trykke en gang på ta-

sten måling 7.

Den permanente laserstråle slukkes ved at trykke på tasten 2

eller slukke for måleværktøjet.

Slukkes den permanente laserstråle under en måling, afslut-

tes målingen automatisk.

Displaybelysning

Displaybelysningen tændes og slukkes ved at trykke på tasten

11. Trykkes der ikke på nogen taste indtil 10 sek efter at dis-

playbelysningen er blevet tændt, slukkes denne for at skåne

batterierne.

Signaltone

Signaltonen tændes og slukkes ved at

trykke på funktionsskiftetasten 3 igen

og igen, til visningen til tonindstilling

fremkommer i displayet. Den ønske-

de indstilling vælges ved at trykke på

plustasten 6 eller minustasten 12.

Den valgte tonindstilling bibeholdes,

når måleværktøjet slukkes og tændes.

Skift måleenhed

Til visning af måleværdierne kan du til enhver tid skifte måle-

enheden.

Der kan vælges mellem følgende måleenheder:

–Længdemåling: m, cm, mm,

– Flademåling: m

–Volumenmåling: m

Måleenheden ændres ved at trykke

på funktionsskiftetasten 3 igen og

igen, til visningen for måleenhed skif-

tes fremkommer i displayet. Den øn-

skede måleenhed vælges ved at tryk-

ke på plustasten 6 eller minustasten

12.

Målefunktioner

Nem længdemåling

Til længdemålinger trykkes på tasten 4, til visningen for læng-

demåling fremkommer i displayet.

Når strålen skal rettes mod målet og

til måling trykkes en gang kort på ta-

sten måling 7.

Måleværdien vises i resultatlinjen c.

Ved flere længdemålinger efter hinan-

den vises resultaterne for de sidste

målinger i måleværdilinjerne a.

Konstant måling

Ved den konstante måling kan måleværktøjet bevæges rela-

tivt i forhold til målet. Måleværdien aktualiseres ca. hver

0,5 sek. Du kan fjerne dig f.eks. fra en væg til den ønskede af-

stand, den aktuelle afstand kan aflæses hele tiden.

Til konstante målinger vælges først funktionen Længdemå-

ling, herefter trykkes på tasten Måling 7, indtil visningen

for konstant måling fremkommer i displayet. Laseren tændes

og målingen starter med det samme.

Den aktuelle måleværdi vises i resul-

tatlinjen c.

Tryk kort på tasten Måling 7 for at af-

slutte den konstante måling. Den sid-

ste måleværdi vises i resultatlinjen c.

Med et langt tryk på tasten Måling 7

starter den konstante måling på ny.

Den konstante måling slukker automatisk efter 5 min. Den

sidste måleværdi vises i resultatlinjen c.

Min./max. måling (se Fig. F–G)

Minimummålingen bruges til at beregne den korteste afstand

ud fra et fast referencepunkt. Den er en hjælp f.eks. til bereg-

ning af lodrette eller vandrette linjer.

Maximummålingen bruges til at beregne den længste afstand

ud fra et fast referencepunkt. Den er en hjælp f.eks. til bereg-

ning af diagonale linjer.

Til den enkelte min./max. måling vælges først funktionen

Længdemåling, herefter trykkes på tasten 13. I resultatlinjen

c vises „min“ for minimumsmåling. For max. målinger trykkes

på tasten 13 på ny, så „max“ vises i resultatlinjen. Tryk så på

tasten Måling 7. Laseren tændes og målingen starter.

Bevæg laseren frem og tilbage hen over det ønskede mål

(f.eks. rummets loft ved beregning af diagonale linjer), så re-

ferencepunktet for målingen (f.eks. anslagsstiftens spids 18)

altid bliver det samme sted.

I resultatlinjen c vises (afhængigt af

den valgte funktion) den min. eller

max. måleværdi. Den overskrives al-

tid, hvis den aktuelle længdemåle-

værdi er mindre eller større end den

hidtidige min. eller max. værdi. I må-

leværdilinjerne a fremkommer den

maximale („max“), den minimale

(„min“) og den aktuelle måleværdi.

OBJ_BUCH-947-007.book Page 76 Friday, July 8, 2016 10:44 AM

Dansk | 77

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

Min./max. målingen afsluttes ved kort at trykke på tasten Må-

ling 7. Målingen starter igen ved at trykke på tasten Måling en

gang til.

Min./max. målingen kan også bruges i andre målefunktioner

(f.eks. flademåling). Tryk hertil ved den pågældende bereg-

ning af enkelte måleværdier en gang på tasten 13 for mini-

mumsmåling hhv. to gange til maximal måling. Tryk så på ta-

sten Måling 7 for at tænde for laserstrålen. Bevæg

måleværktøjet, så den ønskede min. eller max. værdi måles

og tryk på tasten Måling 7 for at overtage min. eller max. vær-

dien i den løbende beregning.

Ved tidsforsinket længdemåling og i opmærkningsfunktionen

er min. og max. målinger ikke mulige.

Min./max. målingen slukker automatisk efter 5 min.

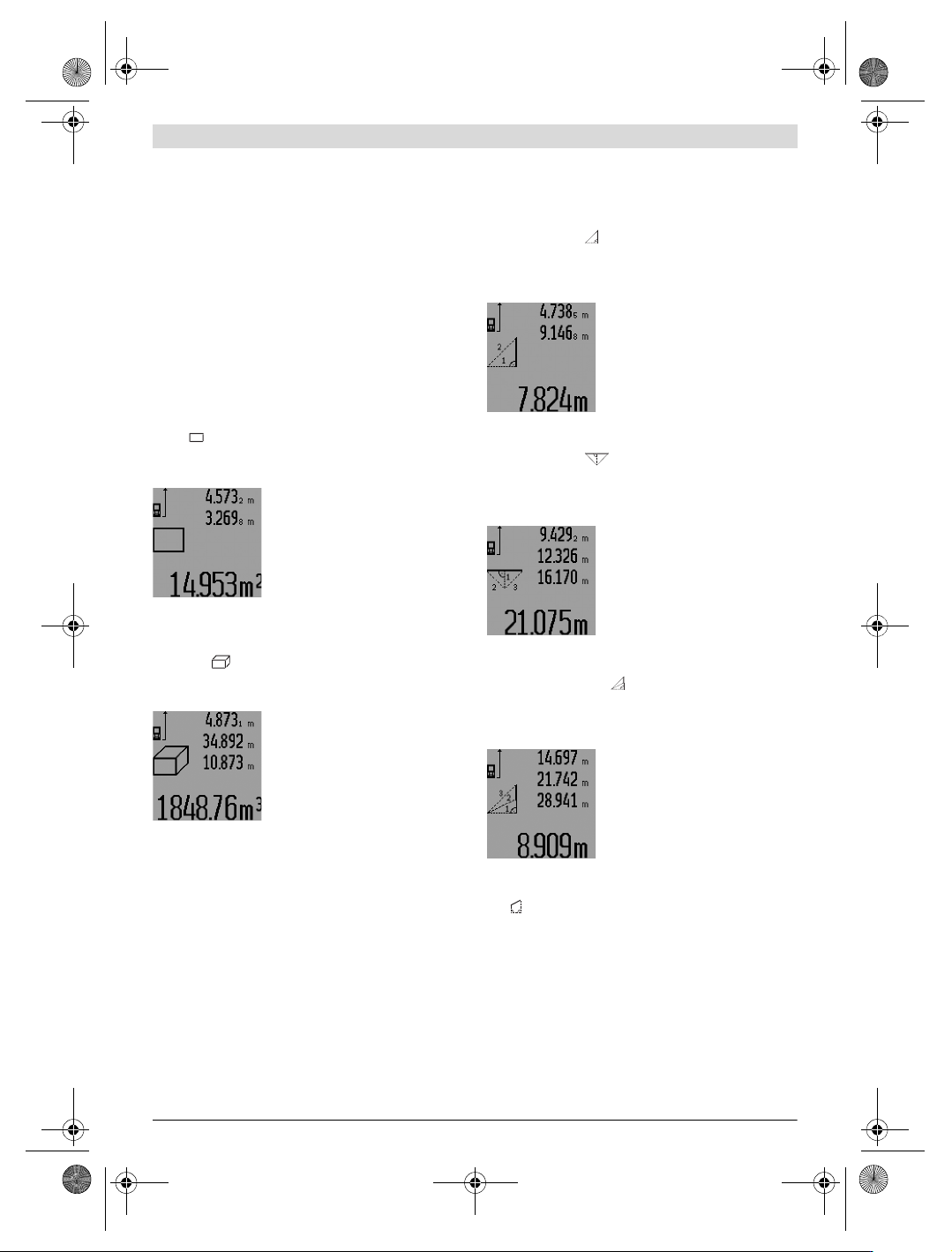

Flademåling

Til flademålinger trykkes på tasten 4, til visningen for flade-

måling fremkommer i displayet.

Mål herefter længde og bredde en ad gangen lige som ved en

længdemåling. Mellem de to målinger er laserstrålen tændt.

Når den anden måling er færdig, be-

regnes fladen automatisk og vises i re-

sultatlinjen c. De enkelte værdier står

i måleværdilinjerne a.

Volumenmåling

Til volumenmålinger trykkes på tasten 4, til visningen for volu-

menmåling fremkommer i displayet.

Mål herefter længde, bredde og højde, lige som ved en læng-

demåling. Mellem de tre målinger er laserstrålen tændt.

Når den tredje måling er færdig, be-

regnes volumenet automatisk og vi-

ses i resultatlinjen c. De enkelte vær-

dier står i måleværdilinjerne a.

Værdier over 999999 m

kan ikke vi-

ses, i displayet fremkommer

„ERROR“ og „––––“. Inddel det vo-

lumen, der skal måles, i enkelte målin-

ger, hvis værdier du beregner separat og herefter samler.

Indirekte længdemåling (se Fig. H–K)

Den indirekte længdemåling bruges til at beregne afstande,

der ikke kan måles direkte, da strålen hindres af en forhin-

dring eller fordi der ikke står nogen målflade til rådighed som

reflektor. Korrekte resultater opnås kun, hvis de rette vinkler,

der kræves af den pågældende måling, overholdes nøje (den

pythagoræiske læresætning).

Sørg for, at målingens referencepunkt (f.eks. bagkant på må-

leværktøj) bliver nøjagtigt samme sted ved alle målinger in-

den for en måleproces (undtagelse: trapezmåling).

Mellem de enkelte målinger forbliver laserstrålen tændt.

Til den indirekte længdemåling står der fire målefunktioner til

rådighed, med hvilke der kan beregnes forskellige stræknin-

ger. Til valg af målefunktionen trykkes på funktionsskifteta-

sten 3, til symbolet for den ønskede målefunktion vises i dis-

playet.

a) Enkelt Pythagoras-måling (se Fig.H)

Tryk på funktionsskiftetasten 3, til visningen for den enkelte

Pythagoras-måling fremkommer i displayet.

Mål lige som ved en længdemåling strækningerne „1“ og „2“ i

denne rækkefølge. Sørg for, at der er en ret vinkel mellem

strækningen „1“ og den søgte strækning „E“.

Når den sidste måling er færdig, vises

resultatet for den søgte strækning

„E“ i resultatlinjen c. De enkelte vær-

dier står i måleværdilinjerne a.

b) Dobbelt Pythagoras-måling (se Fig. I)

Tryk på funktionsskiftetasten 3, til visningen for den dobbelte

Pythagoras-måling fremkommer i displayet.

Mål lige som ved en længdemåling strækningerne „1“, „2“ og

„3“ i denne rækkefølge. Sørg for, at der er en ret vinkel mel-

lem strækningen „1“ og den søgte strækning „E“.

Når den sidste måling er færdig, vises

resultatet for den søgte strækning

„E“ i resultatlinjen c. De enkelte vær-

dier står i måleværdilinjerne a.

c) Kombineret Pythagoras-måling (se Fig. J)

Tryk på funktionsskiftetasten 3, til visningen for den kombine-

rede Pythagoras-måling fremkommer i displayet.

Mål lige som ved en længdemåling strækningerne „1“, „2“ og

„3“ i denne rækkefølge. Sørg for, at der er en ret vinkel mel-

lem strækningen „1“ og den søgte strækning „E“.

Når den sidste måling er færdig, vises

resultatet for den søgte strækning

„E“ i resultatlinjen c

. De enkelte vær-

dier står i måleværdilinjerne a.

d) Trapezmåling (se Fig. K)

Tryk på funktionsskiftetasten 3, til visningen for trapexmålin-

gen fremkommer i displayet.

Mål lige som ved en længdemåling strækningerne „1“, „2“ og

„3“ i denne rækkefølge. Sørg for, at målingen af strækningen

„3“ starter nøjagtigt i strækningens endepunkt „1“ og at der

er en ret vinkel mellem strækningerne „1“ og „2“ samt mel-

lem „1“ og „3“.

OBJ_BUCH-947-007.book Page 77 Friday, July 8, 2016 10:44 AM
