84 | Svenska 1 609 92A 1YW | (8.7.1 6) Bosch Power Tools Vid inkoppling ä r mätverktyget s bakkant referensplanet för mätning. Med knappe n referensplan 8 kan referensplanet ändras (se ”Val av refe rensplan (se bild er A…

Svenska | 83

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

14 Vattenpasslibell

15 Knapp för mätvärdeslista

16 På-Av-knapp och minnets raderingsknapp

17 Fäste för handlovsrem

18 Anslagsstift

19 Laservarningsskylt

20 Serienummer

21 1/4"-gänga

22 Batterifack

23 Batterifackets låsning

24 Inriktningshjälp

25 Fönster med måloptik (GLM 250 VF)

26 Mottagarlins

27 Laserstrålens utgång

28 Skyddsfodral

29 Handlovsrem

30 Stativ*

31 Lasersiktglasögon*

32 Lasermåltavla*

* I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen.

Indikeringselement

a Mätvärdesrader

b Felindikering ”ERROR”

c Resultatrad

d Indikator mätvärdeslist

e Mätfunktioner

Längdmätning

Ytmätning

Volymmätning

Kontinuerlig mätning

min

max Minimum-/maximummätning

Enkel Pythagorasmätning

Dubbel Pythagorasmätning

Kombinerad Pythagorasmätning

Trapetsmätning

Timerfunktion

Väggytsmätning

Utstakningsfunktion

f Batterivarning

g Mätningens referensplan

h Lasern påkopplad

i Temperaturvarning

Montage

Insättning/byte av batterier

För mätverktyget rekommenderar vi alkali-mangan-primär-

batterier eller laddningsbara sekundärbatterier.

Med 1,2 V-sekundärbatterier kan ett mindre antal mätningar

utföras än med 1,5 V-primärbatterier.

Öppna batterifacket 22 genom att vrida spärren 23 till läget

och dra ut batterifacket.

Vid insättning av batterierna kontrollera korrekt polning enligt

bild i batterifacket.

Dyker batterisymbolen första gången upp på displayen

kan ännu minst 100 mätningar utföras. Funktionen kontinuer-

lig mätning är avaktiverad.

När batterisymbolen blinkar, måste batterierna resp. bat-

tericellerna bytas ut. Mätning kan inte längre utföras.

Alla batterier ska bytas samtidigt. Använd endast batterier av

samma fabrikat och med samma kapacitet.

 Ta bort batterierna om mätverktyget inte används

under en längre tid. Batterierna kan vid långtidslagring

korrodera och självurladdas.

Drift

Driftstart

 Skydda mätverktyget mot väta och direkt solljus.

 Mätverktyget får inte utsättas för extrema temperatu-

rer eller stora temperaturvariationer. Undvik t.ex. att

låta mätinstrumentet ligga i en bil undre längre tid. Låt mät-

verktyget anta omgivningens temperatur före användning

om det har utsatts för större temperaturförändringar.

 Undvik att utsätta mätverktyget för kraftiga stötar

eller fall. Efter kraftig yttre påverkan ska mätverktygets

noggrannhet kontrolleras innan arbetet fortsättes (se

”Kontroll av mätverktygets noggrannhet”, sidan 89).

In- och urkoppling

 Lämna inte påkopplat mätverktyg utan uppsikt, stäng

alltid av mätverktyget efter avslutat arbete. Risk finns

att andra personer bländas av laserstrålen.

För Inkoppling av mätverktyget finns följande alternativ.

– Tryck På-Av-knappen 16: Mätverktyget slås på och står i

funktionen längdmätning. Lasern slås inte på.

– Kort tryckning på knappen mätning 7: Mätverktyget och

lasern slås på. Mätverktyget står i funktionen längdmät-

ning.

–Lång tryckning på knappen mätning 7: Mätverktyget och

lasern slås på. Mätverktyget står i funktionen kontinuerlig

mätning.

 Rikta aldrig laserstrålen mot människor eller djur och

rikta inte heller blicken mot laserstrålen även om du

står på längre avstånd.

För frånkoppling av mätverktyget tryck på På-Av-knappen

16.

Om under ca 5 minuter ingen knapp trycks på mätverktyget

stängs det automatiskt av för att skona batterierna.

Vid automatisk avstängning kvarstår alla sparade värden.

Mätning

Efter påslag står mätverktyget alltid i funktionen längdmät-

ning eller kontinuerlig mätning. Andra mätfunktioner kan stäl-

las in med motsvarande funktionsknapp (se ”Mätfunktioner”,

sidan 84).

OBJ_BUCH-947-007.book Page 83 Friday, July 8, 2016 10:44 AM

84 | Svenska

1 609 92A 1YW | (8.7.16) Bosch Power Tools

Vid inkoppling är mätverktygets bakkant referensplanet för

mätning. Med knappen referensplan 8 kan referensplanet

ändras (se ”Val av referensplan (se bilder A–E)”, sidan 84).

Efter val av mätfunktion och referensplan sker alla andra steg

automatiskt när knappen Mätning 7 trycks.

Lägg upp mätverktyget med valt referensplan mot önskad

mätlinje (t.ex. vägg).

Tryck för inkoppling av laserstrålen knappen Mätning 7.

 Rikta aldrig laserstrålen mot människor eller djur och

rikta inte heller blicken mot laserstrålen även om du

står på längre avstånd.

Sikta laserstrålen mot målytan. Tryck för utlösning av mätning

på nytt helt kort knappen Mätning 7.

Vid påslagen permanent laserstråle startar mätningen redan

när knappen för mätning 7 trycks för första gången. I funktio-

nen kontinuerlig mätning startar mätningen genast när funk-

tionen slås på.

Mätvärdet visas i typiska fall mellan 0,5 s och högst 4 s. Mät-

tiden är beroende av avstånd, ljusförhållanden och målytans

reflexionsegenskaper. Avslutad mätning signaleras med en

signal. Efter avslutad mätning kopplas laserstrålen automa-

tiskt från.

Om ca 20 s efter insiktning ingen mätning utförs, slås laser-

strålen automatiskt från för att skona batterierna.

Val av referensplan (se bilder A–E)

För mätning kan fyra olika referensnivåer väljas:

– mätverktygets bakre kant eller främre kant vid uppfällt

anslagsstift 18 (t.ex. uppläggning mot yttre hörnen),

– spetsen på bakåt uppfällt anslagsstift 18 (t.ex. för mät-

ningar ur hörn),

– mätverktygets främre kant (t.ex. vid mätning från bords-

kant),

–från gängan 21 (t.ex. för mätning med stativ).

För val av referensplan tryck upprepade gånger knappen 8

tills önskat referensplan visas på displayen. Vid varje påslag

är mätverktygets bakre kant förinställd som referensplan.

En ändring av referensplanet efter utförda mätningar (t.ex.

vid indikering av mätvärden i mätvärdeslistan) är inte möjlig.

Kontinuerlig laserstråle

Mätverktyget kan vid behov ställas om för kontinuerlig laser-

stråle. Tryck knappen för kontinuerlig laserstråle 2. På dis-

playen lyser ”LASER” kontinuerligt.

 Rikta aldrig laserstrålen mot människor eller djur och

rikta inte heller blicken mot laserstrålen även om du

står på längre avstånd.

Laserstrålen kvarstår inkopplad i denna inställning även mel-

lan mätningarna, för mätning behövs knappen Mätning 7

endast tryckas ned en gång.

För frånslag av permanent laserstråle tryck på nytt ned knap-

pen 2 eller stäng av mätverktyget.

När den permanenta laserstrålen slås från under en mätning

avslutas mätningen automatiskt.

Displaybelysning

Tryck för på- och frånslag av displaybelysningen knappen 11.

När ingen knapp trycks under 10 s efter det displaybelysning

slagits på, slås belysningen från för att skona batterierna.

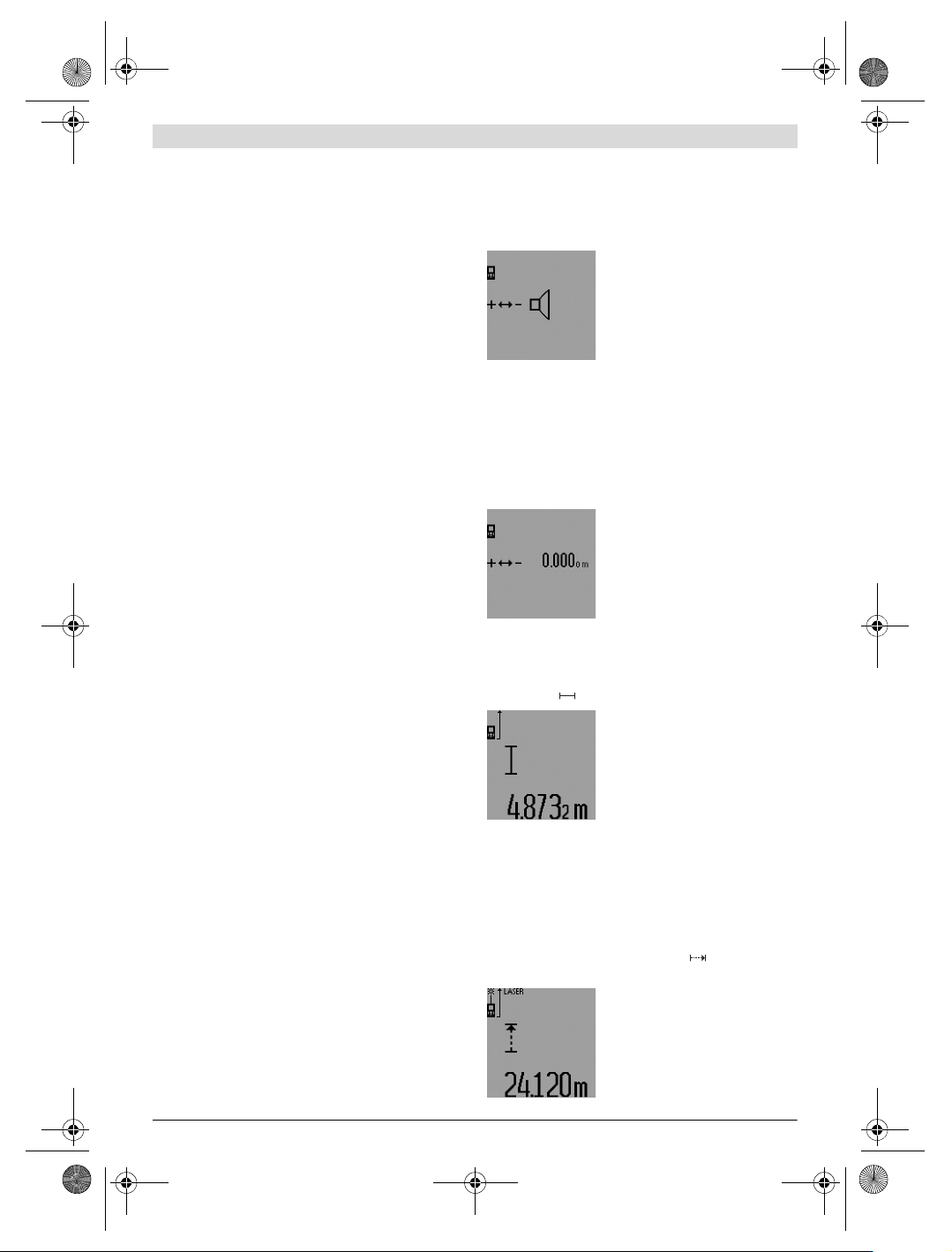

Signal

För på- och frånslag av ljudsignalen

tryck upprepade gånger på funktions-

omkopplingsknappen 3 tills ljudin-

ställningen visas på displayen.

Genom att trycka plusknappen 6 eller

minusknappen 12 kan önskad inställ-

ning väljas.

Vald signalton kvarstår vid från- och påslag av mätverktyget.

Växling av måttenhet

För indikering av mätvärdena kan måttenheten när som helst

kopplas om.

Följande måttenheter kan väljas:

– Längdmätning: m, cm, mm,

–Ytmätning: m

–Volymmätning: m

För omkoppling av måttenheten tryck

upprepade gånger på funktionsom-

kopplingsknappen 3 tills måttenhe-

ten visas på displayen. Genom att

trycka plusknappen 6 eller minus-

knappen 12 kan önskad måttenhet

väljas.

Mätfunktioner

Enkel längdmätning

Tryck för längdmätning upprepade gånger knappen 4 tills

längdmätning visas på displayen.

Tryck för inriktning och för mätning

en gång kort ned knappen Mätning 7.

Mätvärdet visas i resultatraden c.

Vid flera längdmätningar i följd visas

resultaten av de senaste mätningarna

i mätvärdesraderna a.

Kontinuerlig mätning

Vid kontinuerlig mätning kan mätverktyget förflyttas i förhål-

lande till målet varvid mätvärdet aktualiseras ca 0,5s var.

Mätverktyget kan t.ex. flyttas från en vägg till önskat avstånd,

aktuellt avstånd kan hela tiden avläsas.

För kontinuerlig mätning välj först funktionen längdmätning

och tryck sedan upprepade gånger på knappen mätning 7 tills

kontinuerlig mätning visas på displayen . Lasern slås på

och mätningen startar genast.

Aktuellt mätvärde visas i resultatra-

den c.

Genom att kort trycka på knappen

mätning 7 avslutas den kontinuerliga

mätningen. Sista mätvärdet visas i

OBJ_BUCH-947-007.book Page 84 Friday, July 8, 2016 10:44 AM

Svenska | 85

Bosch Power Tools 1 609 92A 1YW | (8.7.16)

resultatraden c. Genom att länge trycka knappen mätning 7

startar kontinuerlig mätning på nytt.

Den kontinuerliga mätningen slås automatiskt från efter

5 min. Sista mätvärdet visas i resultatraden c.

Minimum-/maximummätning (se bilder F–G)

Minimummätningen används för framtagning av det kortaste

avståndet till en fast referenspunkt. Mätningen hjälper till att

t.ex. bestämma lodlinjen eller horisontallinjen.

Maximummätningen används för framtagning av största

avståndet till en fast referenspunkt. Mätningen hjälper till att

t.ex. bestämma diagonallinjen.

För enkel minimum-/maximummätning välj först funktionen

längdmätning och tryck sedan knappen 13. I resultatraden c

visas ”min” för minimummätning. För maximummätning

tryck på nytt knappen 13 så att ”max” visas i resultatraden.

Tryck sedan på knappen mätning 7 Lasern slås på och mät-

ningen startar.

Förflytta lasern fram och tillbaka över målet (t.ex. innertaket

vid bestämning av diagonallinjen) så att mätningens referens-

punkt (t.ex. spetsen på anslagsstiftet 18) alltid står på

samma ställe.

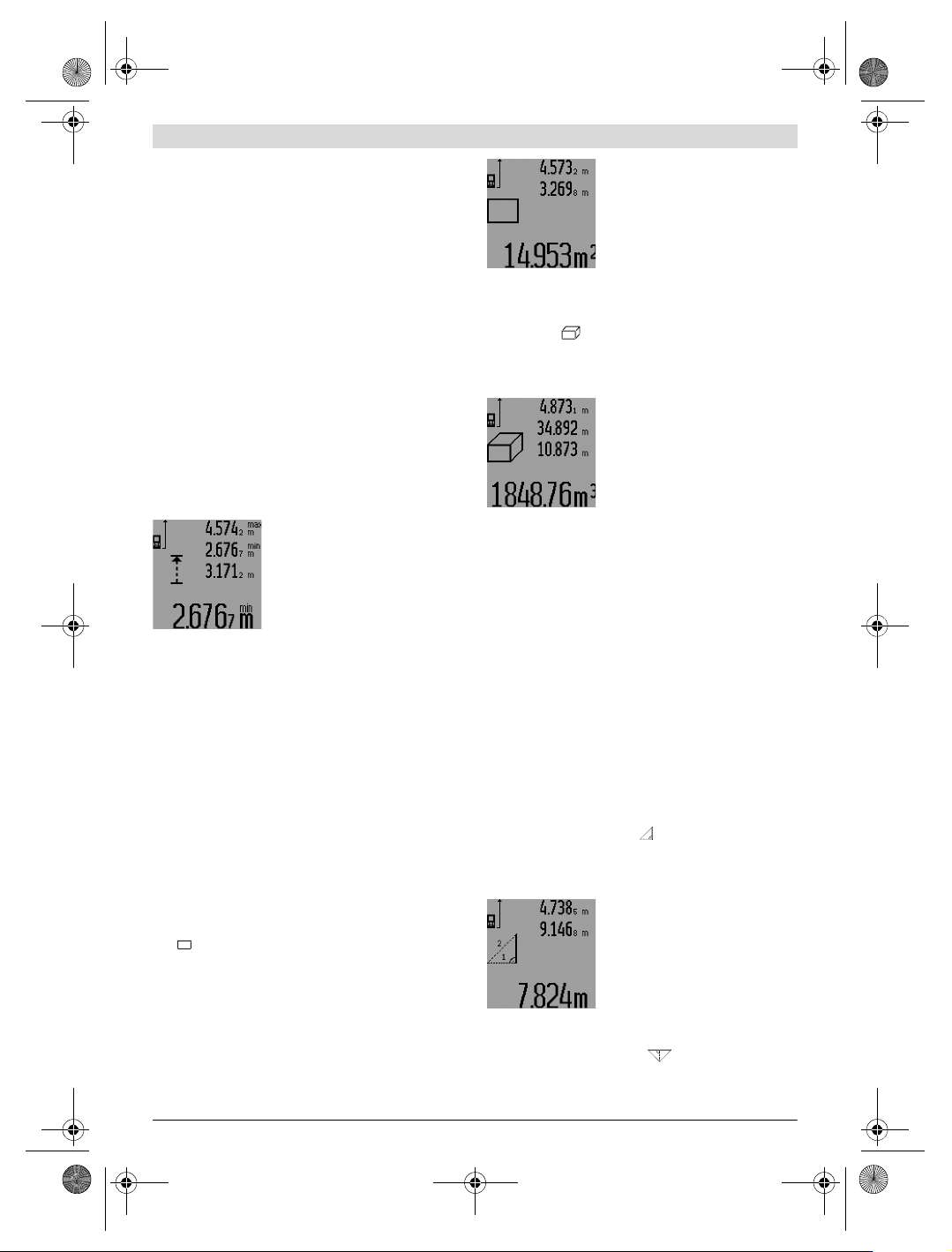

I resultatraden c visas (alltefter vald

funktion) minimi- eller maximimät-

värde. Värdet ersätts när aktuellt upp-

mätt längd är mindre eller större än

tidigare minimi- eller maximivärde. I

mätvärdesraderna a visas maximi-

(”max”), minimi- (”min”) och aktu-

ellt mätvärde.

Tryck för avslutning av minimum-/maximummätning kort ned

knappen mätning 7. Vid upprepad tryckning på knappen mät-

ning startar mätningen på nytt.

Minimum-/maximummätningen kan även användas vid längd-

mätning inom andra mätfunktioner (t.ex. ytmätning). Tryck

för bestämning av enkla mätvärden knappen 13 en gång för

minimummätning eller två gånger för maximummätning.

Tryck sedan knappen mätning 7 för påslag av laserstrålen.

Förflytta mätverktyget så att önskat minimi- eller maximi-

värde mäts och tryck knappen mätning 7 för intagning av

minimi- eller maximivärdet i aktuell beräkning.

Vid tidsfördröjd längdmätning och vid utstakningsfunktion

kan minimum-/maximummätningar inte utföras.

Minimum-/maximummätningen slås automatiskt från efter

5min.

Ytmätning

Tryck för ytmätning upprepade gånger knappen 4 tills ytmät-

ning visas på displayen.

Mät sedan efter varandra längd och bredd som vid mätning av

längd. Mellan de båda mätningar kvarstår lasern påkopplad.

Efter andra mätningen beräknas ytan

automatiskt och visas i resultatraden

c. Enkelmätvärden visas i mätvärdes-

raderna a.

Volymmätning

Tryck för volymmätning upprepade gånger knappen 4 tills

volymmätning visas på displayen.

Mät sedan efter varandra längd, bredd och höjd som vid mät-

ning av längd. Mellan de båda mätningarna kvarstår lasern

påkopplad.

Efter tredje mätningen beräknas voly-

men automatiskt och visas i resul-

tatraden c. Enkelmätvärdena visas i

mätvärdesraderna a.

Värden överskridande 999999 m

kan inte indikeras, på displayen visas

”ERROR” och ”––––”. Dela upp

volymen på mindre enkelmätning för

separat beräkning av värdena och slå sedan ihop dem.

Indirekt längdmätning (se bilderna H–K)

Indirekt längdmätning används för att mäta avstånd som inte

kan mätas direkt, då strålen stöter mot hinder eller en reflek-

terande målyta saknas. Korrekt resultat uppnås endast när

mätsträckan bildar en exakt rät vinkel (Pythagoras sats).

Se till att mätningens referenspunkt (t.ex. mätverktygets bak-

kant) vid alla enkelmätningar inom mätningen är exakt på

samma ställe (undantag: trapetsmätning).

Mellan enkelmätningarna kvarstår lasern påkopplad.

För indirekt längdmätning finns fyra mätfunktioner att tillgå

med vilka olika sträckor kan bestämmas. För val av mätfunk-

tionen tryck upprepade gånger funktionsomkopplingsknap-

pen 3 tills symbolen för önskad mätfunktion visas på dis-

playen.

a) Enkel Pythagorasmätning (se bild H)

Tryck upprepade gånger funktionsomkopplingsknappen 3

tills enkel Pythagorasmätning visas på displayen.

Mät som vid en längdmätning i denna ordningsföljd sträck-

orna ”1” och ”2”. Se till att sträckan ”1” och sökt sträcka ”E”

bildar en rät vinkel.

Efter sista mätningen visas resultatet

av sökt sträcka ”E” i resultatraden c.

Enkelmätvärdena visas i mätvärdes-

raderna a.

b) Dubbel Pythagorasmätning (se bild I)

Tryck upprepade gånger funktionsomkopplingsknappen 3

tills dubbel Pythagorasmätning visas på displayen.

OBJ_BUCH-947-007.book Page 85 Friday, July 8, 2016 10:44 AM
