P-254-007 - 第39页
MEMO
MODEL GXH-1S
1202-007
36
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
558 6300007756 BOLT,HEX-SCT 18 M5X12 221A0030
559 6300007763 BOLT,HEX-SCT 14 M5X16 221A0031
561 4111129001 SCR PAN 2X10 4 M2X10 PAN 221E0479
563 4110420703 SCR PAN 3X8 28 M3X8 PAN 221E0499
565 4110505004 SCR TRS 3X6 16 M3X6 TRS 221E0497
566 4110511708 SCR TRS 4X6 8 M4X6 TRS 221E0532
567 4111410307 NUT HEX 4 8 M4 221F0082
571 4111412608 WASHER SPR 2 4 SW2 221H0277
572 4110864408 WASHER SPR 3 20 SW3 F 221H0280
573 4111412806 WASHER SPR 3 8 SW3 221H0281
574 4110081706 WASHER SPR 4 8 SW4 F 221H0283
575 4111412905 WASHER SPR 4 88 SW4 221H0284
576 4111416705 WASHER SPR 5 32 SW5 221H0287
581 4111416903 WASHER V 2X5X0.3 4 FW2 221H0308
582 4111191909 WASHER V 3X7X0.5 20 FW3 F 221H0311
583 4111413902 WASHER V 3X7X0.5 8 FW3 221H0312
584 4111192104 WASHER V 4X9X0.8 8 FW4 F 221H0314
585 4111414008 WASHER V 4X9X0.8 84 FW4 221H0315
586 4111414107 WASHER V 5X10X1 32 FW5 221H0318
C-6
MEMO
MODEL GXH-1S
1202-005
38
ビーム部
BEAM SECTION

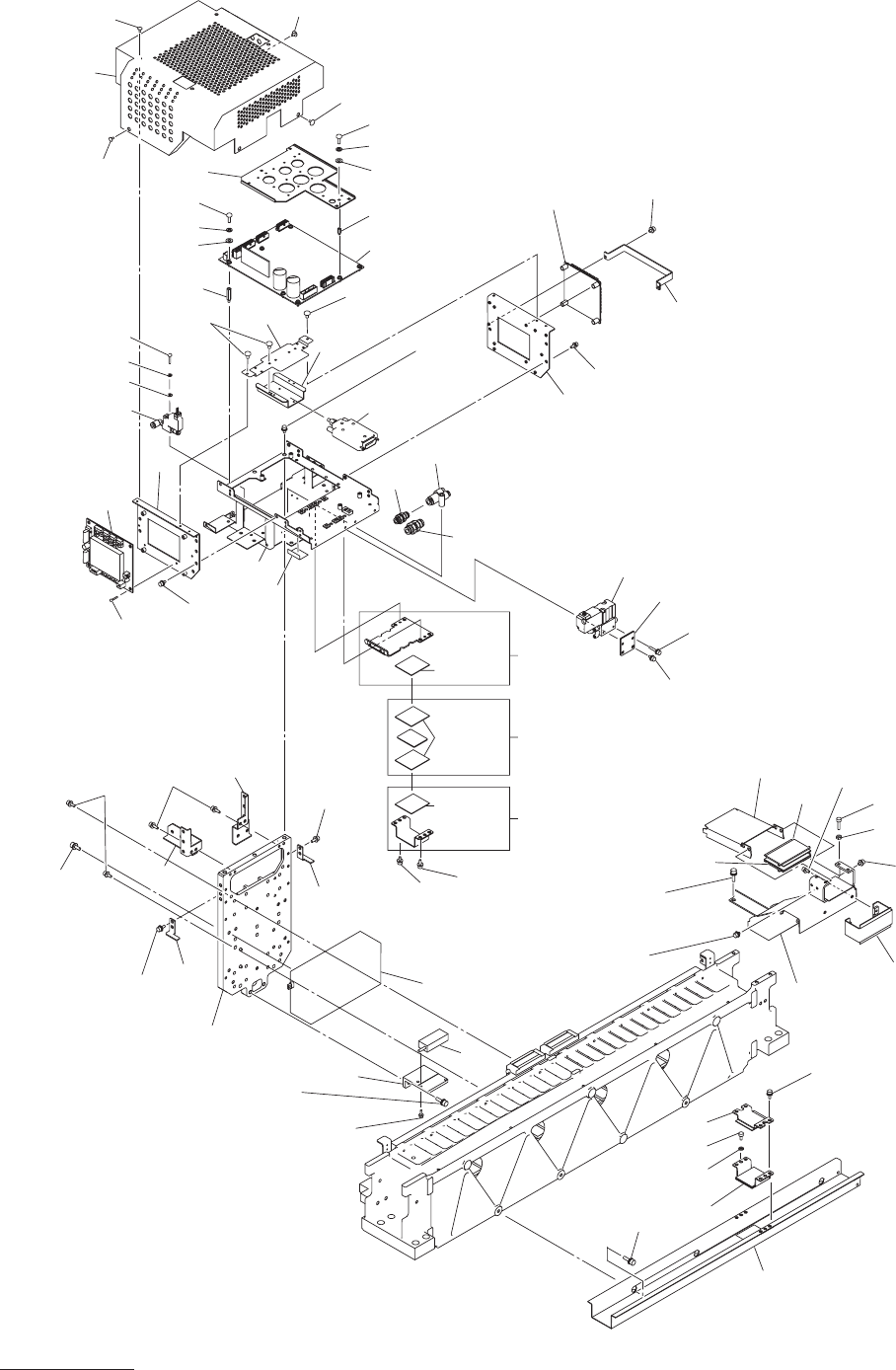

Fig. C-7
