MODEL GXH-1S
0602-001
48

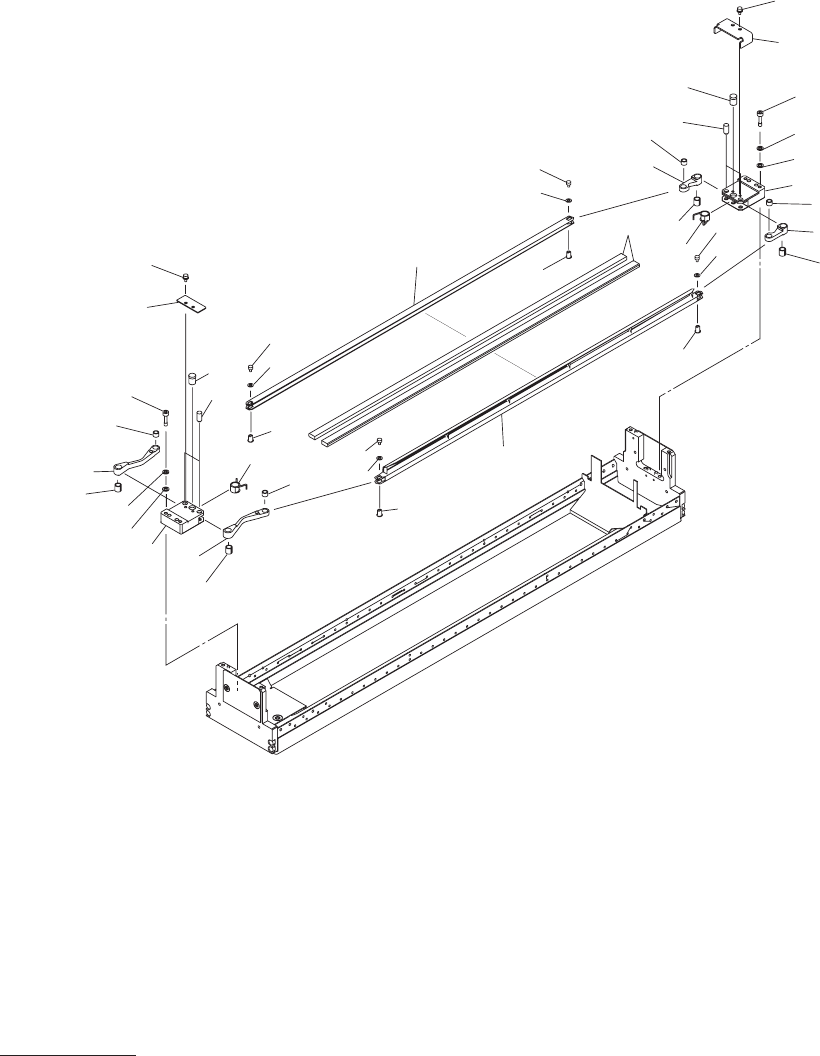

カッタ部
A,D CUTTER SECTION A,D
Fig. DC-2
駆動部
Driving Section
127
128
104
156
137
116
153
169
164
.
154
.
142
143
126
126
133
158
129
171
156
107
171
129
144
158
153
137
171
129
144
135
158
134
168
163
.
152
.
138
169
164
.
154
.
118
111
169
164
.
154
.
131
158
132
113
159
136
123
140
166
161
155
167
162
.
151
.
See Fig.DC-1
Key No.37
110
156
124
166
161
155
140
167
162
.
151
.
171
126
126
129
133
158
142
143
169
164
.
154
.
116
153
141
MODEL GXH-1S
1012-005
49
Key No. PART No. PART NAME Q’ty REMARKS New Code
NOTE
104 6301371955 COVER 1 803DC-210-004 211A9822
107 6301370415 COVER 1 803DC-210-007 211A9796
1
10 6301370439 COVER 1 803DC-210-010 211A9798
1
11 6301366272 PLATE 1 803DC-210-011 211DA546
113 6301356013 COLLAR 1 803DC-210-073 216A1254
116
6301370316 PLATE 2 803DC-210-016 211DA585
1
18 6301370361 BRACKET 1 803DC-210-018 211F9733
123
6301370040 BRACKET 1 803DC-210-023 211F9726
124
6301370057 BRACKET 1 803DC-210-024 211F9727
126
6301530550 BEARING,RADIAL 4 803DC-210-201 222D0429
127
6300011425 BEARING,RADIAL 1 803DC-210-202 222D0021
128
6300011432 BEARING,RADIAL 1 803DC-210-203 222D0022
129
6300068948 BEARING,RADIAL 8 803DC-210-204 222D0100
131
6301244402 PULLEY,TIMING 1 803DC-210-211 223Q0551
132
6301244419 PULLEY,TIMING 1 803DC-210-212 223Q0552
133
6301244563 PULLEY,TIMING 2 803DC-210-213 223Q0554
134
6301363059 PULLEY,TIMING 1 803DC-210-214 223Q0594
135
6301363066 PULLEY,TIMING 1 803DC-210-215 223Q0595
136
6301356594 BELT,TIMING 1 803DC-210-216 223L0286
137
6301354378 BELT,TIMING 2 803DC-210-217 223L0285
138
6301002729 MOTOR,AC-SERVO 1 -M63 803DC-210-218 4M150130
140
6300937039 SENSOR,PROXIMITY 2 -B6301,-B6302
803DC-210-220 23G20046
141
6301364926 SHAFT 1 803DC-210-041 213A1199
142
6301365244 SHAFT 2 803DC-210-042 213A1202
143
6301365251 SHAFT 2 803DC-210-043 213A1203
144
6301370293 SHAFT 2 803DC-210-044 213A1210
151
6300007503 BOLT,HEX-SCT 4 M3X6 221A0005
152
6300007626 BOLT,HEX-SCT 2 M4X10 221A0017
153
6300007732 BOLT,HEX-SCT 6 M5X8 221A0028
154
6300007732 BOLT,HEX-SCT 8 M5X8 221A0028
155
4111129001 SCR PAN 2X10 4 M2X10 PAN 221E0479
156
4110505004 SCR TRS 3X6 10 M3X6 TRS 221E0497
158
6300082296 SET SCREW 10 M4X4 SET 221C0027
159
6300304701 SET SCREW 2 M4X10 SET 221C0044
161
4111412509 WASHER SPR 2 4 SW2F 221H0276
162
4111412806 WASHER SPR 3 4 SW3 221H0281
163
4111412905 WASHER SPR 4 2 SW4 221H0284
164
4111416705 WASHER SPR 5 8 SW5 221H0287
166
4111413605 WASHER V 2X5X0.3 4 FW2 F 221H0307
167
4111413902 WASHER V 3X7X0.5 4 FW3 221H0312
168
4111415906 WASHER F 4X8X0.8 2 FWS4 221H0340
169
4111414107 WASHER V 5X10X1 8 FW5 221H0318
171
6300081985 RING 6 221K0007
DC-2
2Unit/1Machine
MODEL GXH-1S
0602-001
50
カッタ部
A,D CUTTER SECTION A,D
Fig. DC-3
レバー部
Lever Section
208
261
256
.
252
.
235
234
229
230
233
233
240
232
231
212
257
262
253
209
209
208
239
233
244
233
261
256
.
252
.
219
262
257
253
237
229
209
208
238
231
232
208
230
209
261
251
261
251
261
251
261
251
