■ 监控屏 ：高度校正 ( 选配 )

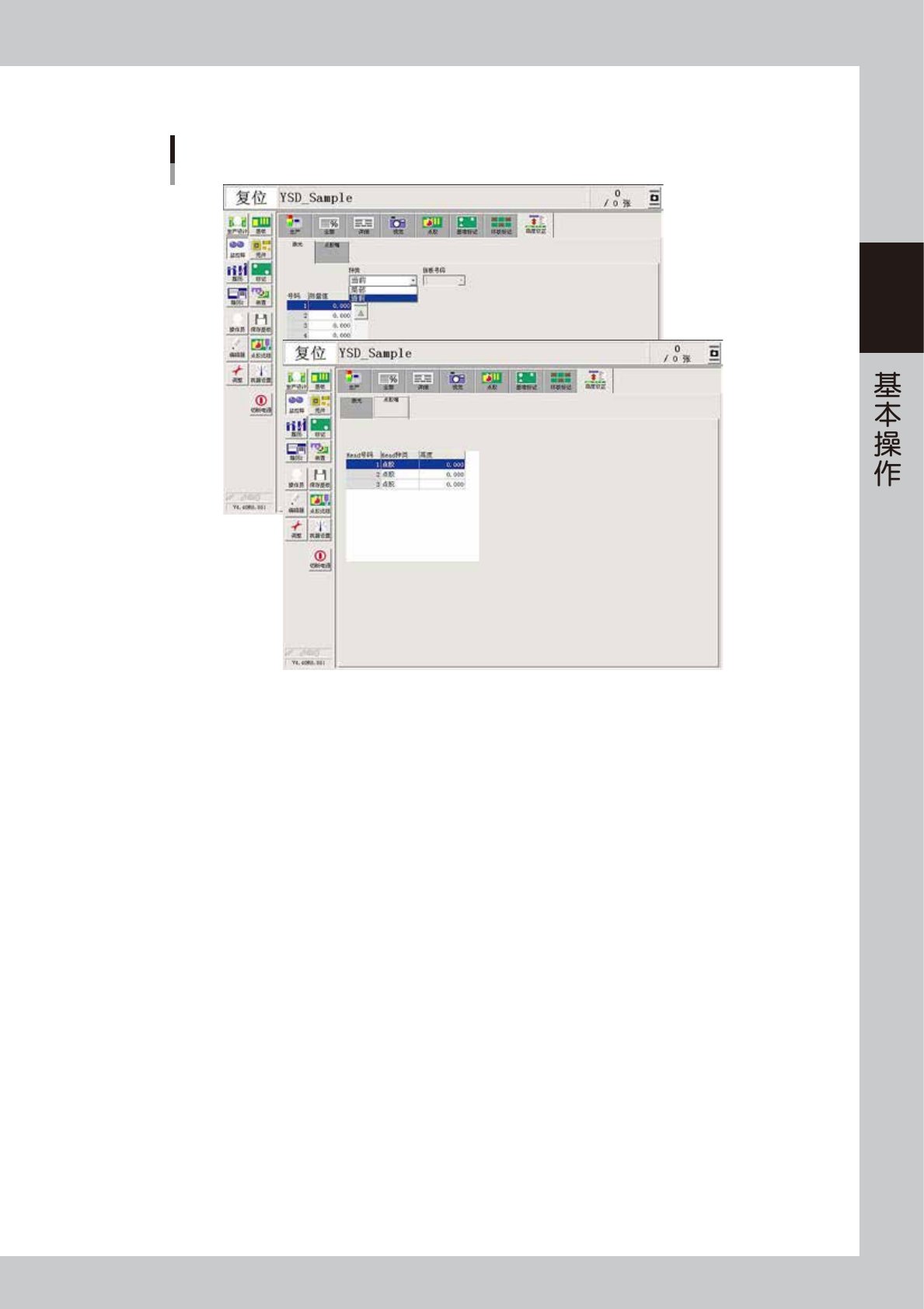

“高度校正”监控屏
66222-N7-00
● 激光
‧
当前
显示当前用激光测量的高度。测量次数由机器设置画面中设置的抽样次数决定。显示的测量值是以 0 点复位后的 0 点为基准
的值。如果将 0 点复位后的 0 点作为基板面的高度，则测量值是以基板面为基准的高度。正负关系与点胶头的 Z 轴相同。
‧
局部
显示将测量结果按抽样次数进行平均后的值。“号码”栏显示“正式点胶”选项卡内的“高度校正”栏的号码。显示的校正
值是以 0 点复位后的 0 点为基准的值。
如果将 0 点复位后的 0 点作为基板面的高度，则测量值是以基板面为基准的高度。正负关系与点胶头的 Z 轴相同。
● 点胶嘴
‧
高度
显示按“生产设计”画面中实用工具分组框中的 [ 点胶嘴高度测量 ] 按钮后测量的结果。显示的高度值是以机器数据中所设
置的基准高度为基准的高度。
2-40
2
3.10 结束生产
下面，介绍结束生产的方法。
1
停止点胶机的运行。
停止点胶机运行的方法有下列 4 种。
e
1. [EMERGENCY STOP ( 紧急停机 )] 按钮 ( 操作面板 )
发生紧急意外情况时使用，一般情况下不要使用。
2. [STOP] 按钮 ( 操作面板 )
与紧急停机按钮相同，按 [STOP] 按钮将无条件停止运行，但按 [START] 按钮便可恢复运行。
3. [ 作业后停机 ] 按钮 ( 操作画面 )
完成当前基板的点胶之后，机器停止运行。
4. [ 传出后停机 ] 按钮 ( 操作画面 )
想要完成当前传送装置内的基板的点胶之后停止生产时使用。
传送装置内的所有基板都将完成点胶并被传出，从上游机也不再传入新的基板。
c
注意
自动运行过程中，除非紧急情况或发生意外，不要轻易按紧急停机按钮。
2
使运行复位。
按操作面板的 [RESET] 按钮，返回准备生产基板的状态。
e
3
拆卸顶针。
按下紧急停机按钮之后，打开安全盖，拆卸顶针。
4
解除点胶机的紧急停机状态。
关闭安全盖，将紧急停机按钮向右转动之后，按 [READY] 按钮。
2-41
2
5
拆卸胶筒。
1. 按“生产设计”画面的 [ 更换胶筒 ] 按钮。
e
2. 按 [ 移至更换位置 ] 按钮，使点胶头移到更换胶筒的位置。
3. 按下紧急停机按钮之后，打开安全盖。
4. 从气密接头上拔下输气管。
5. 边从下向上按住锁紧螺母边沿下图箭头所示方向旋松筒架之后，取出胶筒。
拆卸胶筒
以3头型(选配)点胶头为例
锁紧螺母
加热器部
筒架
输气管
消音器
65209-N7-00
c
注意
‧
点胶头的加热器部处于高温状态，注意不要被烫伤。
‧
消音器受外力容易断裂，安装时请勿碰触。
6
从点胶头上拆卸点胶嘴。
拧松锁紧螺母之后，拆下点胶嘴。
7
清洁点胶嘴。
按照保养手册第 2 章“1.2 点胶嘴的清洁”清洁点胶嘴。
8
解除点胶机的紧急停机状态。
关闭安全盖，将紧急停机按钮向右转动之后，按 [READY] 按钮。
