1.从预点胶到正式点胶的流程
为稳定点胶质量，在进行正式点胶之前需进行预点胶、点胶测试等操作确认点胶量。
下面，介绍使用打点站 ( 选配 ) 时从预点胶到正式点胶的操作流程。
从预点胶到正式点胶的流程图
校正类型
校正胶量
计算
在设定范围外时
在设定范围外时
在校正范围外时
在校正范围外时
调节吐胶压力
在校正范围内时
在校正范围内时
点胶校正
确认点胶量
确认点胶量 (确认用)
预点胶
校正量极限检查
*
点胶测试 (无校正)
手动调节压力
确认基准压力
确认点胶量
预点胶 (确认校正量)
正式点胶
* [机器设置] -“机器数据”-“打点站”画面中“校正量极限检查”的设置为“使用”时。
65400-N7-00
4-2
4
2.点胶测试
2.1 概要
点胶测试，是根据预先设置的预点胶信息进行预点胶，并将预点胶的结果以列表形式显示在画面中，使确认点胶
状态与设置适当的吐胶压力更容易。在开始生产之前或在运行过程中发生识别错误时，若使用点胶测试确认或调
整点胶状态，会更便于稳定点胶质量。点胶测试是以测试为目的，因此它与通常的预点胶不同，不会进行校正。
在点胶机为复位状态时，使用“生产设计”画面的 [ 点胶测试 ] 按钮进行点胶测试 ；在自动运行过程中时，若发生
胶点识别错误，可在接下来显示的画面中按 [ 点胶测试 ] 按钮进行点胶测试。
若不使用预点胶信息，想按指定的胶量与胶点个数进行点胶测试时，请参照后述第 6 章“4. 在调整画面进行点胶
测试”。

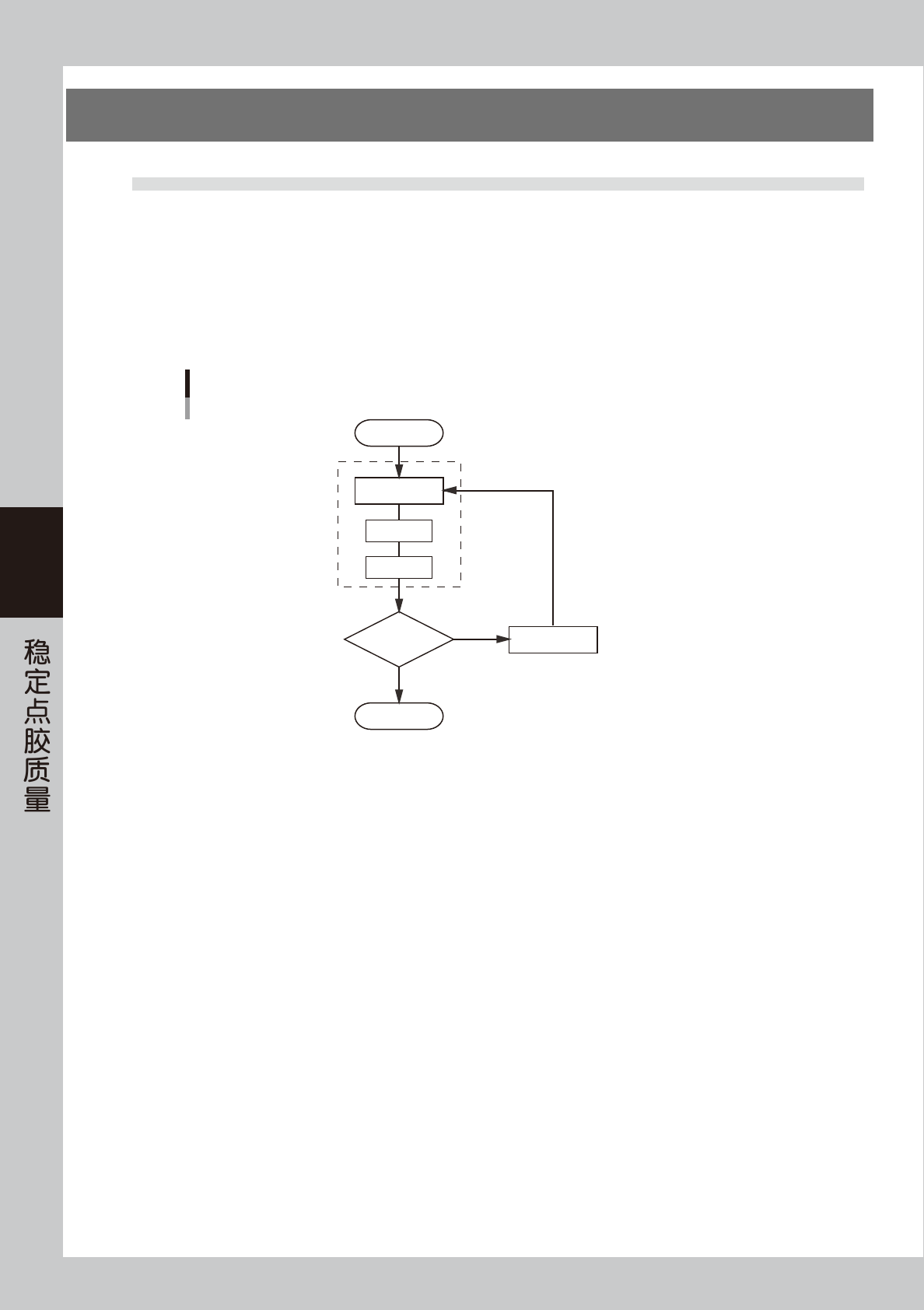

点胶测试的动作流程
点胶测试
识别结果
开始
结束
点胶
识别
- 胶点面积大 → 调小吐胶压力
- 胶点面积小 → 调大吐胶压力
调节吐胶压力
NG
OK
