4-6 4 2.3 在自动运行中启动点胶测试 在进行预点胶时，若发生胶点识别错误，需按照下列步骤进行点胶测试。 发生胶点识别错误时的操作流程 进行预点胶 开始自动运行 正式点胶 进行点胶测试 显示选择画面 返回选择画面 按[清除错误]按钮 按[点胶测试]按钮 调节吐胶压力 按[重试]按钮 胶点识别结果 显示识别错误画面 NG OK 65402-N7-00 1 清除错误。 发生胶点识别错误时， 会显示“胶点识别错误”画面。确认错误内容之后…
4-5
4

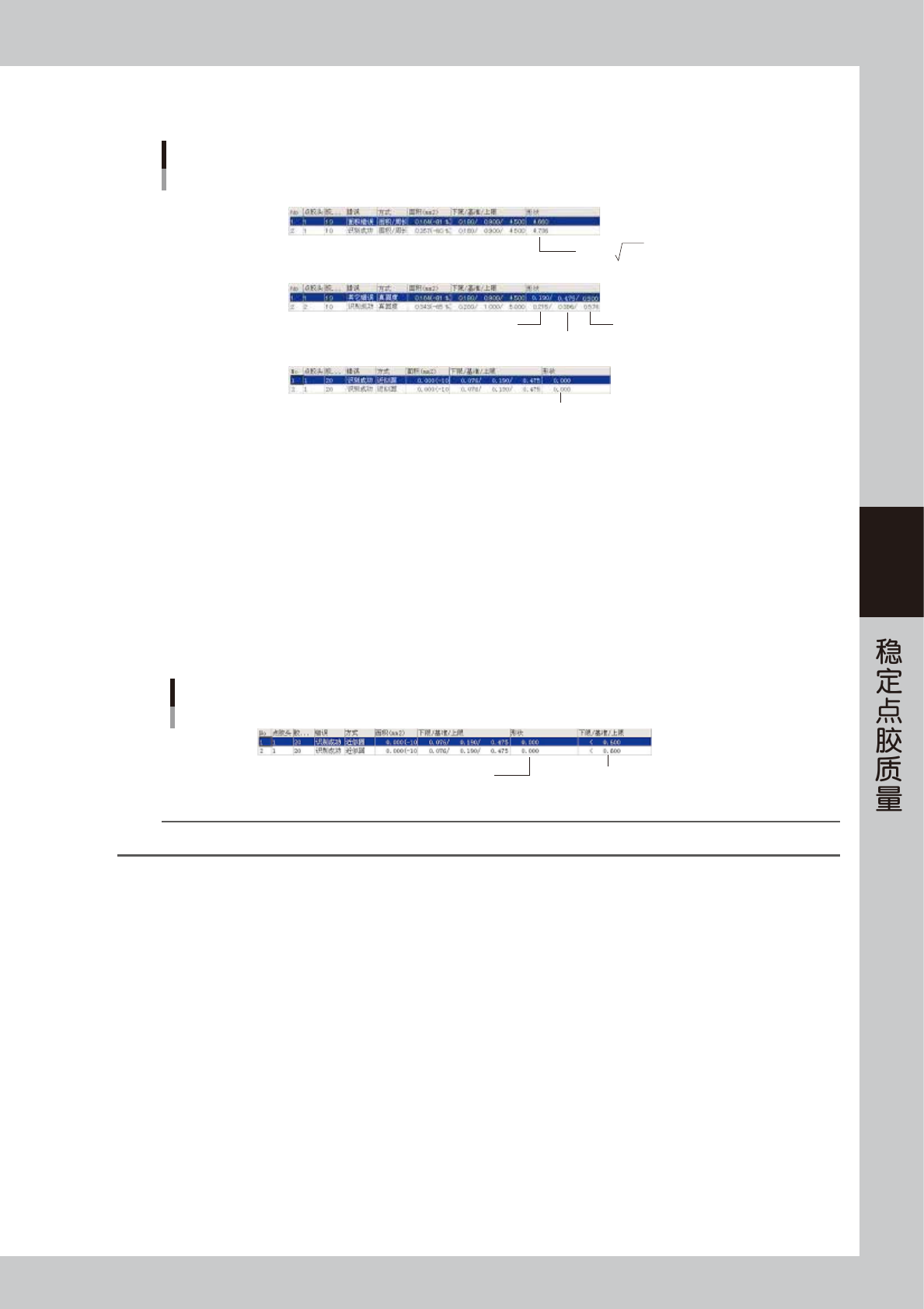

8. 形状
根据设置的形状检查方式不同，显示的内容不同。
显示内容
内切圆的半径
面积/周长
真圆度
近似圆
根据内切圆与外接圆计算的半径
外接圆的半径
凹凸面积的比率
周长÷ 面积
66417-N7-00
9. 下限 / 基准 / 上限
根据设置的形状检查方式不同，显示的内容不同。
‧
面积 / 周长 ：显示根据形状常数
*
与形状公差计算的上下限值。( 此处显示的“基准”，即“形状常数”。)
下限＝形状常数 ×(1 －形状公差 ÷100)
上限＝形状常数 ×(1 ＋形状公差 ÷100)
‧
真圆度 ：显示根据内切圆、外接圆求取的半径与形状公差计算的上下限值。
下限＝根据内切圆与外接圆计算的半径 ×(1 －形状公差 ÷100)
下限＝根据内切圆与外接圆计算的半径 ×(1 ＋形状公差 ÷100)
‧
近似圆 ：检查凹凸面积的比率是否在形状公差范围以内。
＜形状公差 ( 仅上限 )
近似圆时的显示
凹凸面积的比率 设置的形状公差的上限值
66404-N7-00
参考
*
形状常数、形状公差，在 [ 标记 ] -“形状”参数中设置。
10. 周长 (mm)
显示胶点的周长。
11. 真圆度 (%)
形状检查方式为“真圆度”时，显示胶点的真圆度。
12. 半径 (mm)
形状检查方式为“真圆度”与“近似圆”时显示。
‧
真圆度 ：显示根据内切圆、外接圆求取的胶点半径。
‧
近似圆 ：显示根据识别到的面积求取的胶点的半径。
13. X、Y
显示预点胶信息中的 X、Y 坐标。
14. dX、DY
显示与 X、Y 方向识别坐标之差。
4-6
4

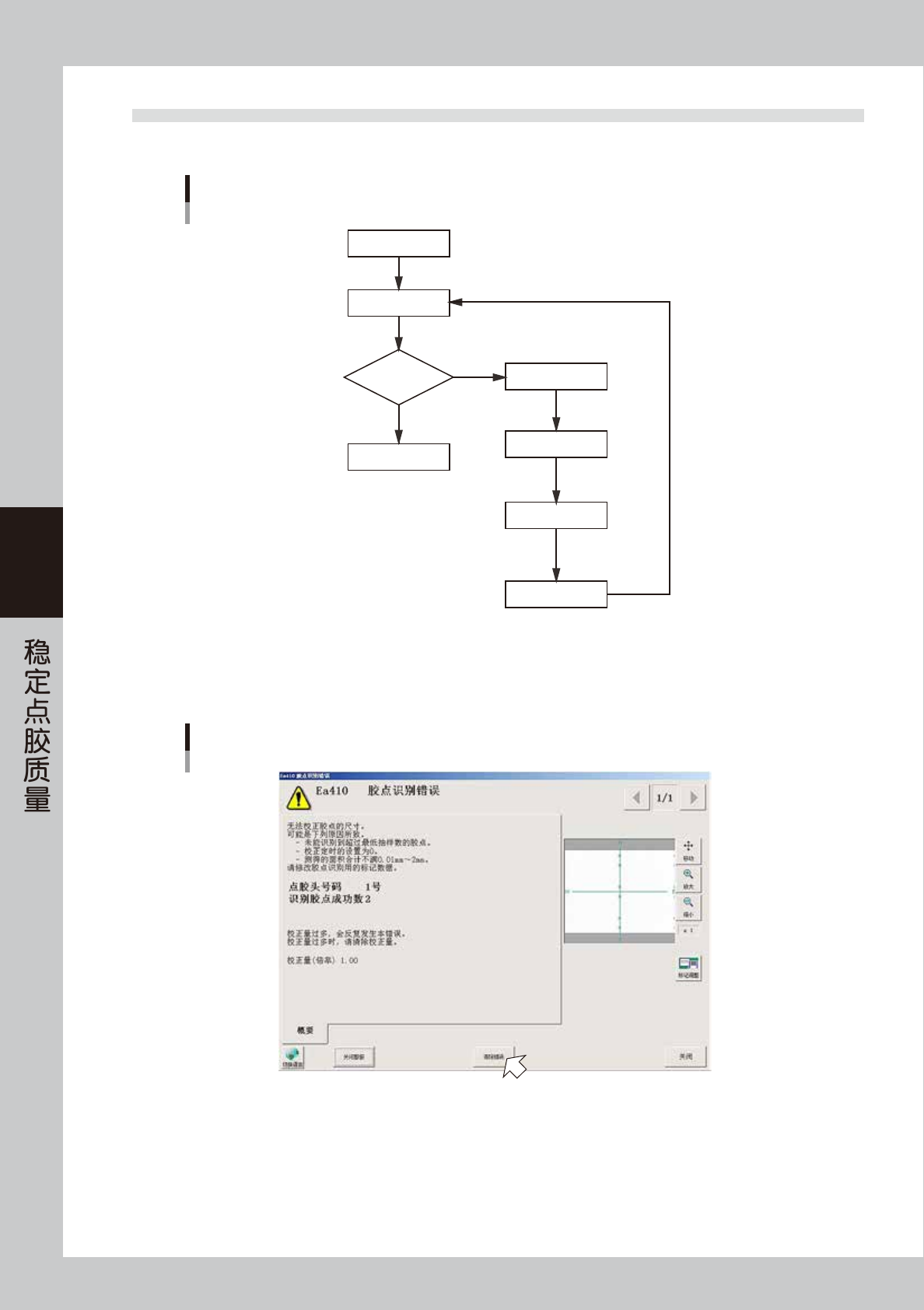

2.3 在自动运行中启动点胶测试
在进行预点胶时，若发生胶点识别错误，需按照下列步骤进行点胶测试。
发生胶点识别错误时的操作流程
进行预点胶
开始自动运行
正式点胶
进行点胶测试
显示选择画面
返回选择画面
按[清除错误]按钮
按[点胶测试]按钮
调节吐胶压力
按[重试]按钮
胶点识别结果
显示识别错误画面
NG
OK
65402-N7-00
1
清除错误。
发生胶点识别错误时，会显示“胶点识别错误”画面。确认错误内容之后，按 [ 清除错误 ] 按钮，清除错误。
胶点识别错误
66402-N7-00
4-7
4
2

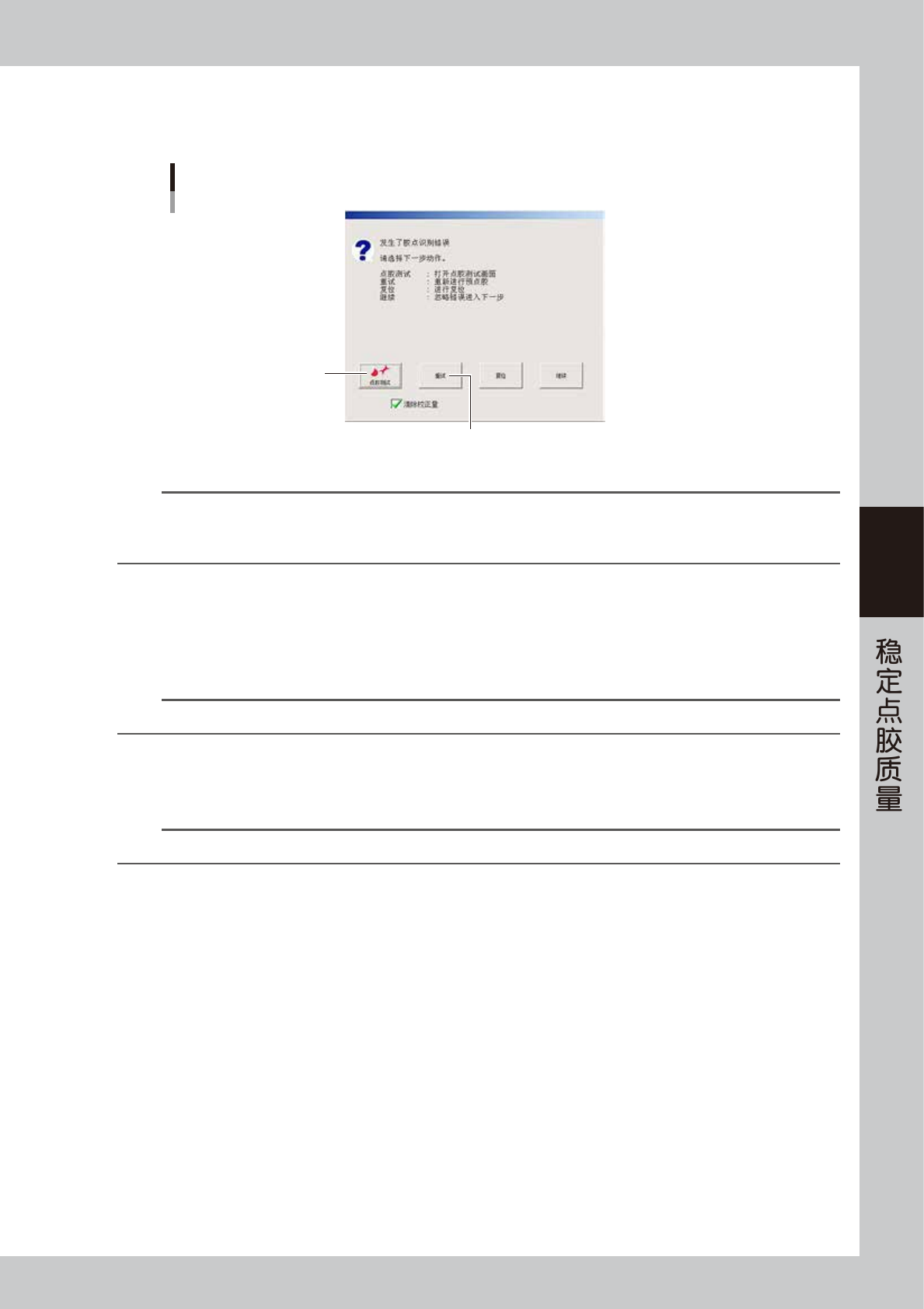

选择接下来的操作。
显示选择画面之后，按 [ 点胶测试 ] 按钮，打开“点胶测试”画面。
选择画面
[点胶测试]按钮
4
66403-N7-00
n
要点
上述画面中的 [ 点胶测试 ] 按钮，在下列状态时为灰色显示，无法使用。
‧
没有安装打点站 ( 选配 )
‧
“预点胶项目”的设置不是“打点站上”。(“预点胶项目”在 [ 基板 ] -“预点胶”画面中按 [ 编辑 ] 按钮之后设置。）
3
进行点胶测试。
1. 按“点胶测试”画面的 [ 执行 ] 按钮，进行点胶测试。
2. 根据点胶测试结果，调节吐胶压力。
3. 按 [ 关闭 ] 按钮，返回选择画面。
参考
关于调节吐胶压力的方法，请参照前述第 2 章“3.8 进行点胶测试”。
4
再次进行预点胶。
按 [ 重试 ] 按钮，重新进行预点胶。
n
要点
务必确认选择画面中“清除校正量”选择框中有勾号之后，再按 [ 重试 ] 按钮。
