3.创建预点胶信息
为稳定点胶质量，一般在进行正式点胶之前需进行预点胶。通过预点胶对点胶量进行校正，该校正称为“点胶校正”。
3.1 点胶校正的概要
点胶校正，是对点胶机点的胶点随时间所产生的尺寸上的变化进行校正。它是通过利用预点胶中试点的样本胶点
的平均面积，对正式点胶时的挤胶时间进行增减来实现校正的。
使用打点站 ( 选配 ) 进行试点胶，可以正常进行点胶校正。在基板上进行试点胶，只有胶点的识别能稳定进行才可
以使用。在此，以使用打点站 ( 选配 ) 为例进行介绍。
各点胶嘴的设定值，如下表所示。
■ 点胶嘴设定值 (YAMAHA 的默认值 )
点胶嘴 ( 胶点数 ) 点胶嘴内径 [mm]
基准面积 [mm
2
]
( 胶量为 20 时 )
标记号码 校正类型
TYPE-111 (2 点 ) 0.4 0.19 11 类型 -11
TYPE-112 (2 点 ) 0.5 0.29 12 类型 -12
TYPE-113 (2 点 ) 0.9 0.95 13 类型 -13
TYPE-114 (1 点 ) 0.4 0.19 14 类型 -14
TYPE-115 (1 点 ) 0.8 0.75 15 类型 -15
TYPE-116 (1 点 ) 1.5 2.65 16 类型 -16
TYPE-11A (2 点 ) 0.4 0.19 20 类型 -20
TYPE-11B (1 点 ) 1.0 1.18 21 类型 -21
TYPE-11C (1 点 ) 1.3 1.99 22 类型 -22
参考
‧
胶点直径根据胶点面积计算，公式为
(胶点的面积)／3.14
×2
。
‧
各种元件所需胶量 ( 胶点直径 ) 的参考值，如下所示。
1608 芯片元件的胶点直径为 ：0.6mm 左右 ( 面积为 0.28mm
2
)
2012 芯片元件的胶点直径为 ：0.8mm 左右 ( 面积为 0.50mm
2
)
SOP 的胶点直径为 ：1.0mm 左右 ( 面积为 0.79mm
2
)
n
要点
基准面积是用常用胶量点的胶点的面积作为基准面积，可以根据需要更改。
(YAMAHA 的默认值是以常用胶量为 20 设置的。)
4-9
4
使用点胶校正时的作业流程
创建识别胶点用的标记数据
(测量胶点面积用)
创建预点胶数据
进行必要的设置
(“基板”、“机器设置”画面)
在打点站上确认点胶量
（通过点胶测试确认胶点面积）
在基板上确认点胶量
(决定常用点胶量)
创建点胶校正表
设置计算类型
(通过曲线图设置)
确认各项设置是否一致
(点胶嘴信息、预点胶、标记、机器设置)
进行试点胶
(在自动运行中确认
校正状态)
结 束
本章 3.2.1
本章 3.2.2
本章 3.2.3
本章 3.2.4
本章 3.2.5
本章 3.2.6
本章 3.2.7
本章 3.2.8
65450-N7-00
4-10
4

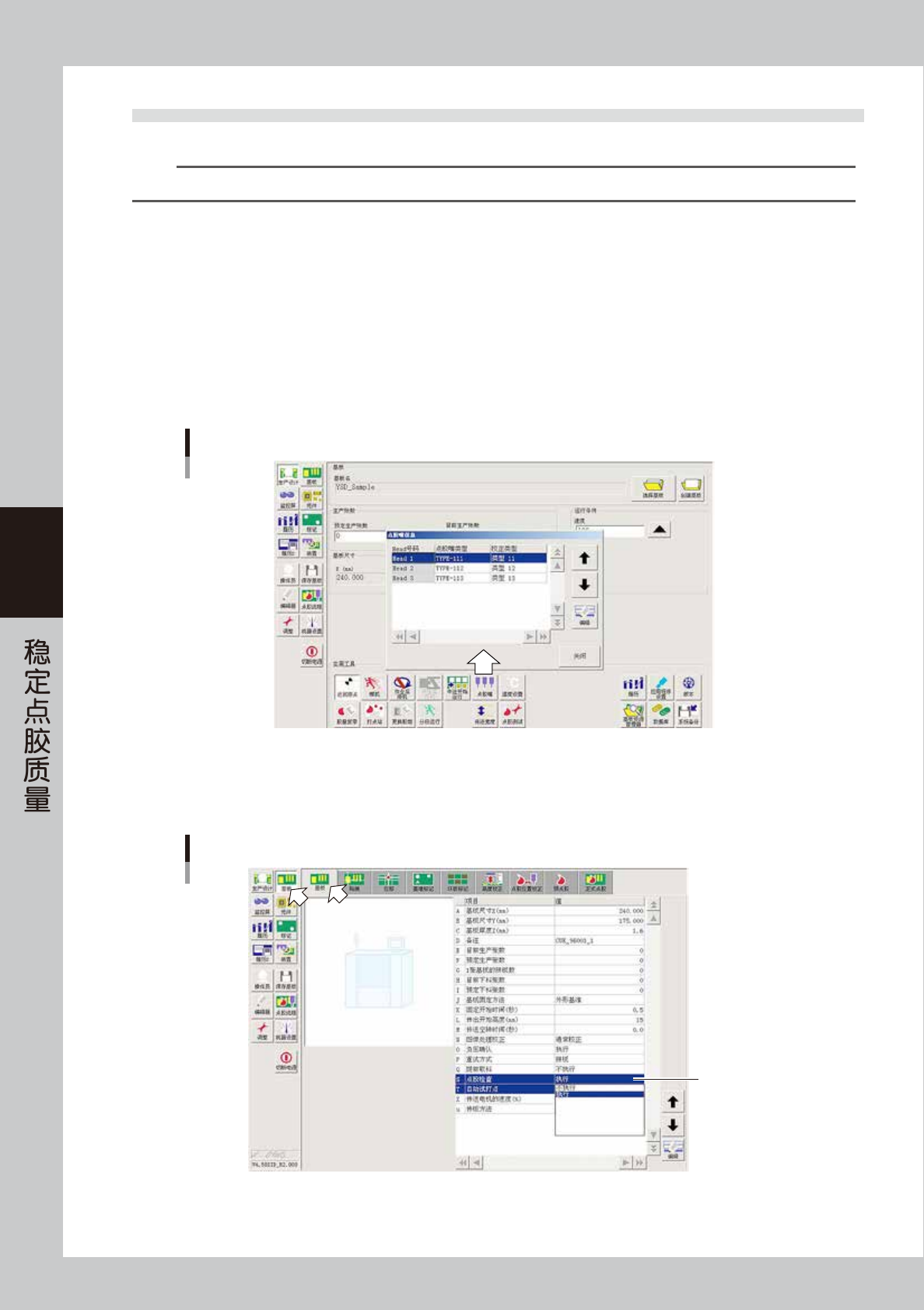

3.2 点胶校正的使用
下面，以 YAMAHA 的点胶嘴默认设定值为例介绍使用点胶校正时需进行的各项设置与创建数据的方法。
参考
YAMAHA 的点胶嘴默认设定值，请参照本章前述“3.1 点胶校正的概要”中的“■ 点胶嘴设定值 (YAMAHA 的默认值 )”。
3.2.1 进行必要的设置
使用点胶校正，需设置校正类型、启用点胶检查、校正量确认。
下面，以选择了基板程序为前提，以使用 TYPE-111、112、113 为例介绍设置方法。
1
选择点胶嘴与校正类型。
1. 按“生产设计”画面的 [ 点胶嘴 ] 按钮，打开“点胶嘴信息”画面。
2. 选择要使用的点胶嘴与校正类型。在此例中，如下图所示选择点胶嘴与校正类型。
3. 按 [ 关闭 ] 按钮，关闭“点胶嘴信息”画面。
点胶嘴信息
66405-N7-00
2
启用“点胶检查”。
按 [ 基板 ] 按钮，打开“基板”画面，将“点胶检查”设置为“执行”。
启用“点胶检查”
设置为“执行”
66406-N7-00
‧
执行 ：进行预点胶时，若“预点胶”画面中跳过栏的设置为“Check”，则根据对应的标记数据对胶点进行识别。
‧
不执行 ：进行预点胶时，即使“预点胶”画面中跳过栏的设置为“Check”，也不会对胶点进行识别而只进行试点胶。
