4-12 4 3.2.2 创建预点胶数据 预点胶数据，可以通过复制其它基板程序的预点胶数据进行创建。 下面，介绍创建方法。 1 复制预点胶数据。 1. 打开想要复制的基板程序。 2. 按 [ 基板 ] 按钮，打开“预点胶”画面。 3. 按 [ 辅助编辑 ] 按钮，启动辅助编辑。 4. 按 [ 全选 ] 按钮之后，按 [ 复制 ] 按钮，复制所有预点胶数据。 复制预点胶数据 [全选]按钮 [复制]按钮 [辅助编辑]按钮 “预点胶”画面 6…
4-11
4
3

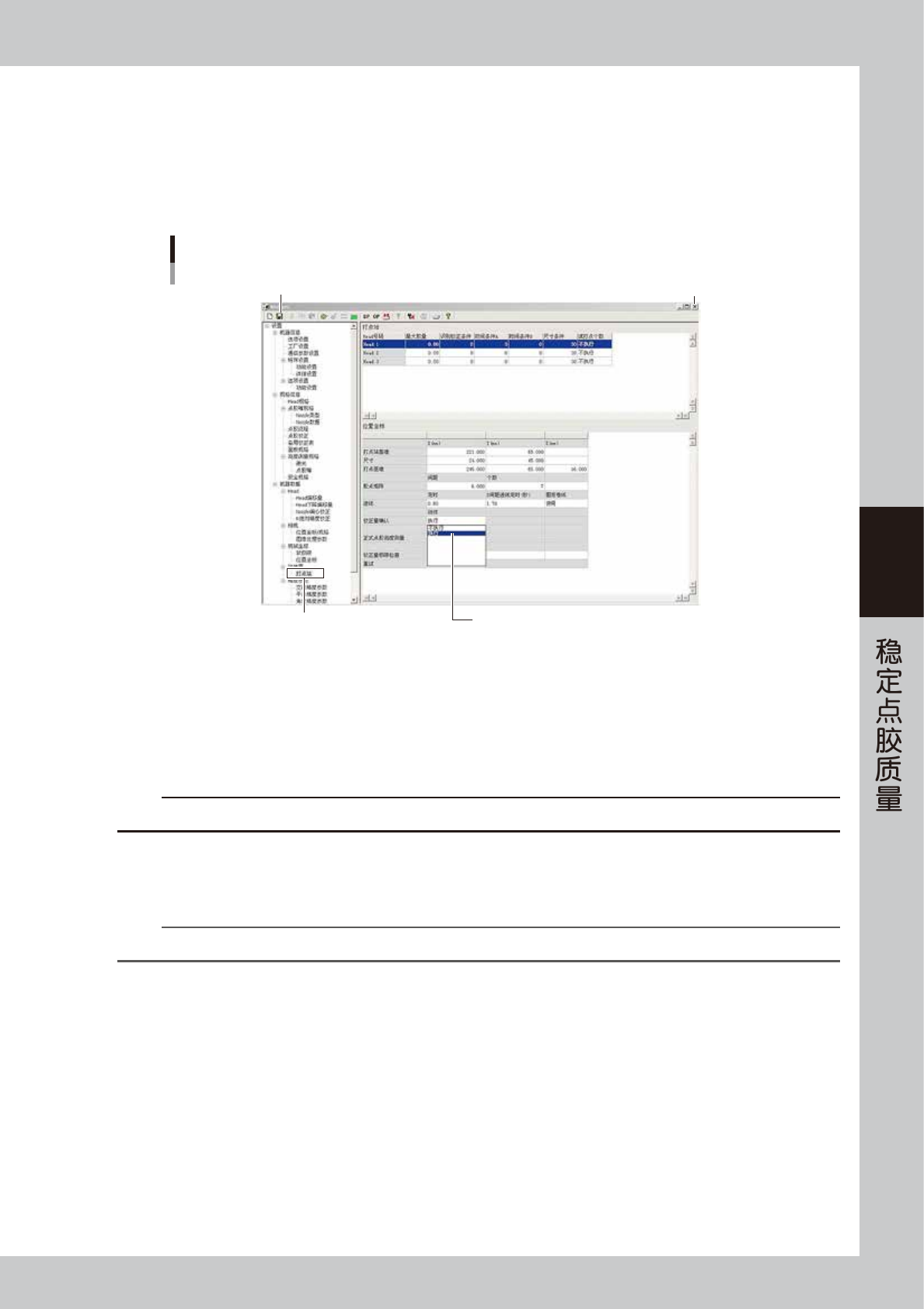

启用“校正量确认”。
1. 按 [ 机器设置 ] 按钮，打开“机器数据”-“站装置”-“打点站”画面。
2. 将“位置坐标”列表中的“校正量确认”设置为“执行”。
3. 按 [ 保存 ] 按钮，保存设置之后，按 [ 关闭 ] 按钮，关闭机器设置画面。
( 或直接按 [ 关闭 ] 按钮，在显示的确认对话框中按 [ 是 ] 按钮。)
启用“校正量确认”
选择“打点站”
[保存]按钮 [关闭]按钮
选择“执行”或“不执行”
66406-N7-00
‧
执 行 ：
确认校正之后的点胶量。由各点胶头分别在正式点胶之前进行 2 次预点胶。利用第 1 次预点胶算出的校正量，将在预点胶
画面中设置的该胶点的坐标向 Y 方向移动 20mm 之后进行第 2 次预点胶并进行识别，确认胶点是否在标记信息中设置的“面
积公差 ( 确认用 )”与“形状公差 ( 确认用 )”范围之内。
‧
不执行 ：
无需确认校正之后的点胶量。在正式点胶之前由所有点胶头进行 1 次预点胶。

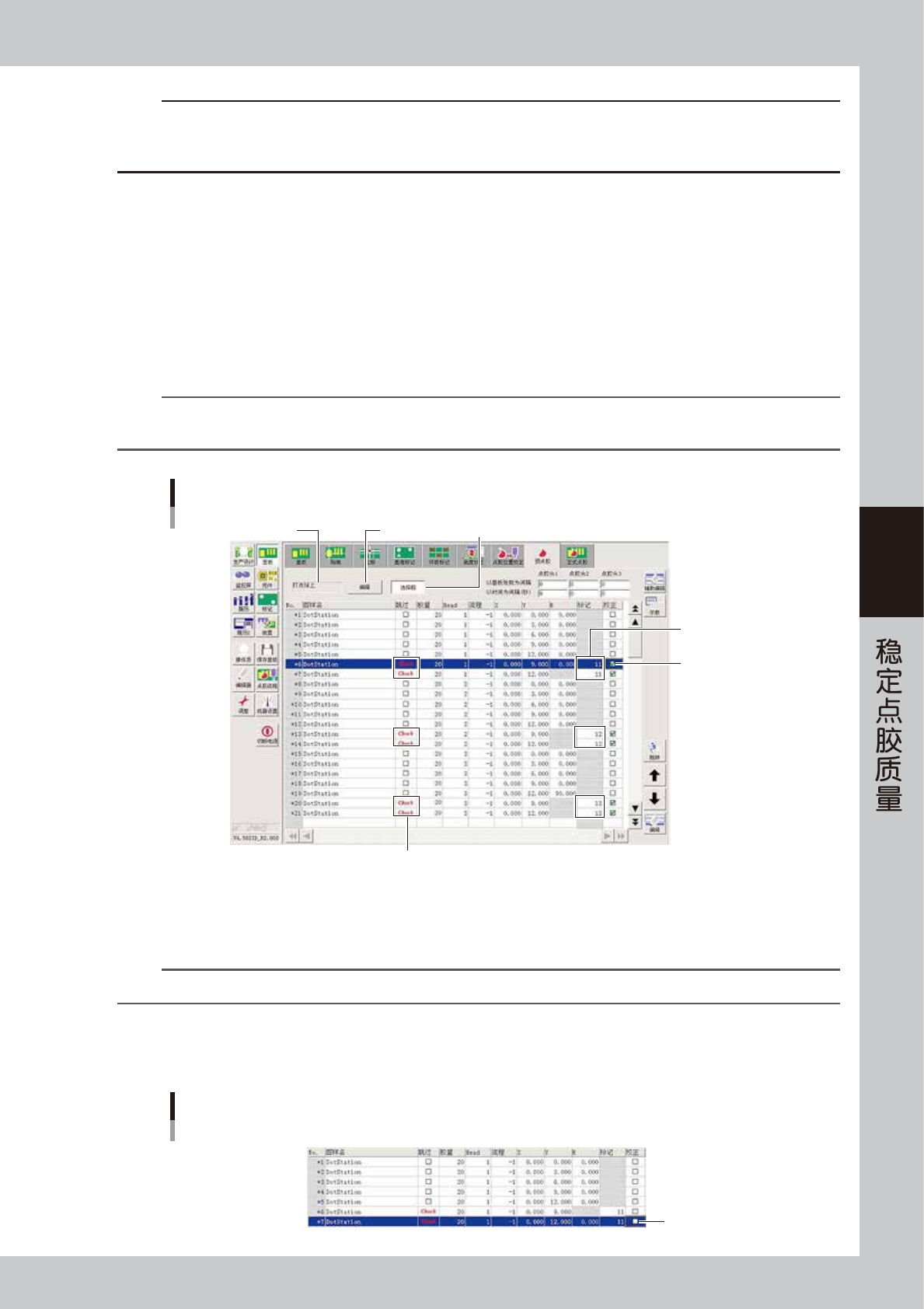

c
注意
启用“校正量确认”，因会增加预点胶次数与胶点识别次数，生产节拍会降慢。
4
重新读入基板程序。
按“生产设计”画面的 [ 选择基板 ] 按钮，重新读入基板程序。
n
要点
修改了机器设置时，需重新读入基板程序，设置才会生效。
4-12
4

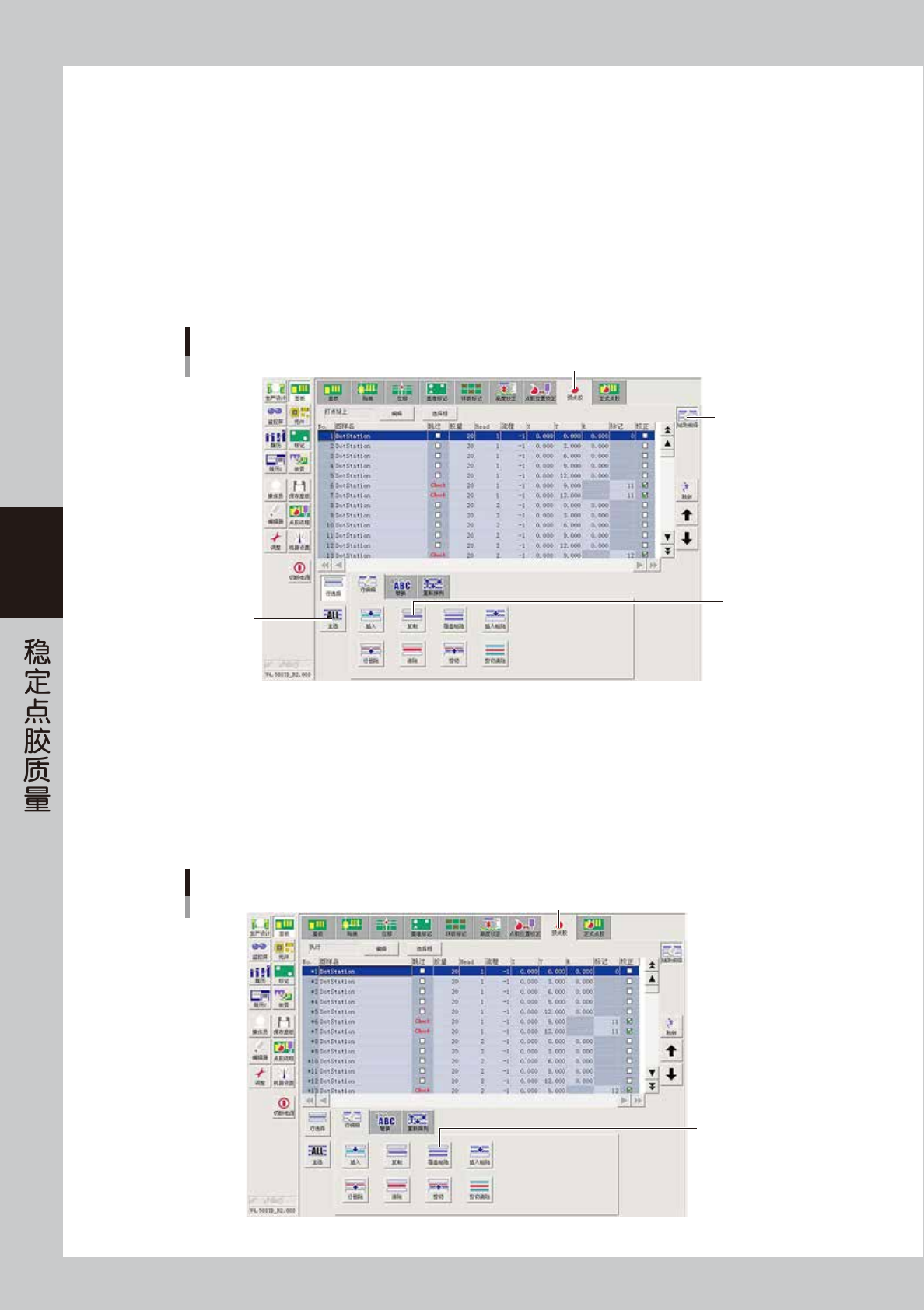

3.2.2 创建预点胶数据
预点胶数据，可以通过复制其它基板程序的预点胶数据进行创建。
下面，介绍创建方法。
1
复制预点胶数据。
1. 打开想要复制的基板程序。
2. 按 [ 基板 ] 按钮，打开“预点胶”画面。
3. 按 [ 辅助编辑 ] 按钮，启动辅助编辑。
4. 按 [ 全选 ] 按钮之后，按 [ 复制 ] 按钮，复制所有预点胶数据。
复制预点胶数据
[全选]按钮
[复制]按钮
[辅助编辑]按钮
“预点胶”画面
66408-N8-00
2
粘贴预点胶数据。
1. 打开需要粘贴预点胶数据的基板程序。
2. 按 [ 基板 ] 按钮，打开“预点胶”画面。
3. 选定第 1 行之后，按 [ 覆盖粘贴 ] 按钮，粘贴预点胶数据。
4. 根据实际使用的点胶头个数，添加、编辑或删除数据。
粘贴预点胶数据
[覆盖粘贴]按钮
“预点胶”画面
66409-N8-00
4-13
4
c
注意
若使用多个点胶头，但 [ 机器设置 ] -“机器数据”-“打点站”画面的“校正量确认”的设置为“不执行”时，需在点胶头 1 以外
的点胶头的 X 坐标中输入负值。
输入例 ：点胶头 1 输入“X ：0.000”，点胶头 2 输入 ：“X ：-4.000”、点胶头 3 输入“X ：-8.000”
3
将预点胶的位置设置在打点站上。
按 [ 编辑 ] 按钮，选择“打点站上”之后，按 [OK] 按钮。
4
将进行点胶检查的胶点数据设置为“Check”。
按 [ 选择框 ] 按钮，使跳过栏进入编辑状态之后，将需要进行点胶检查的胶点数据设置为“Check”。
5
输入标记号码。
输入进行校正与点胶检查用的标记号码。此例中，点胶头 1 使用的是 TYPE-111 点胶嘴，因此输入“11”。
n
要点
标记号码可以任意设置，但必须与标记数据的设置有一致性。此处，是以 YAMAHA 的点胶嘴默认设定值为例介绍的。因此，参照
本章前述“3.1 点胶校正功能的概要”中的“■ 点胶嘴设定值 (YAMAHA 的默认值 )”此处应输入“11”。
编辑预点胶数据
输入标记号码
勾选“校正”选择框
设置为“Check”
[编辑]按钮
[选择框]按钮
设置为“打点站上”
66410-N8-00
6
勾选“校正”选择框。
勾选需要进行校正与校正量确认的胶点数据的“校正”选择框。
参考
关于预点胶数据，建议 1 个点胶头创建 5 点胶点数据，进行点胶检查的数据 (Check) 需创建 2 点并勾选校正选择框。
■ 不使用点胶校正功能时
无需勾选“校正”选择框中的勾号。
不使用点胶校正功能时
删除勾号
66411-N8-00
