4-14 4 3.2.3 创建识别胶点用的标记数据 为进行校正，需创建测量各个胶点面积用的标记数据。在预点胶数据中指定的标记号码中设置校正用的标记数据。 标记数据，可以通过复制其它基板程序的标记数据进行创建。 n 要点 若将创建的标记数据登录在数据库中，在新建识别胶点用的标记数据时，可以从数据库复制该数据进行编辑即可创建。关于登录到 数据库以及从数据库复制数据的方法，请参照后述第 8 章“2. 建立用户数据库” 。 1 复制标记数据。 …
4-13
4
c
注意
若使用多个点胶头，但 [ 机器设置 ] -“机器数据”-“打点站”画面的“校正量确认”的设置为“不执行”时，需在点胶头 1 以外
的点胶头的 X 坐标中输入负值。
输入例 ：点胶头 1 输入“X ：0.000”，点胶头 2 输入 ：“X ：-4.000”、点胶头 3 输入“X ：-8.000”
3
将预点胶的位置设置在打点站上。
按 [ 编辑 ] 按钮，选择“打点站上”之后，按 [OK] 按钮。
4
将进行点胶检查的胶点数据设置为“Check”。
按 [ 选择框 ] 按钮，使跳过栏进入编辑状态之后，将需要进行点胶检查的胶点数据设置为“Check”。
5
输入标记号码。
输入进行校正与点胶检查用的标记号码。此例中，点胶头 1 使用的是 TYPE-111 点胶嘴，因此输入“11”。
n
要点
标记号码可以任意设置，但必须与标记数据的设置有一致性。此处，是以 YAMAHA 的点胶嘴默认设定值为例介绍的。因此，参照
本章前述“3.1 点胶校正功能的概要”中的“■ 点胶嘴设定值 (YAMAHA 的默认值 )”此处应输入“11”。
编辑预点胶数据
输入标记号码
勾选“校正”选择框
设置为“Check”
[编辑]按钮
[选择框]按钮
设置为“打点站上”
66410-N8-00
6
勾选“校正”选择框。
勾选需要进行校正与校正量确认的胶点数据的“校正”选择框。
参考
关于预点胶数据，建议 1 个点胶头创建 5 点胶点数据，进行点胶检查的数据 (Check) 需创建 2 点并勾选校正选择框。
■ 不使用点胶校正功能时
无需勾选“校正”选择框中的勾号。
不使用点胶校正功能时
删除勾号
66411-N8-00
4-14
4
3.2.3 创建识别胶点用的标记数据
为进行校正，需创建测量各个胶点面积用的标记数据。在预点胶数据中指定的标记号码中设置校正用的标记数据。
标记数据，可以通过复制其它基板程序的标记数据进行创建。
n
要点
若将创建的标记数据登录在数据库中，在新建识别胶点用的标记数据时，可以从数据库复制该数据进行编辑即可创建。关于登录到
数据库以及从数据库复制数据的方法，请参照后述第 8 章“2. 建立用户数据库”。
1
复制标记数据。
1. 打开想要复制标记数据的基板程序。
2. 按 [ 标记 ] 按钮，打开标记画面。
3. 按 [ 辅助编辑 ] 按钮，启动辅助编辑。
4. 按 [ 行选择 ] 按钮并选定想要复制的标记行之后，按 [ 复制 ] 按钮，复制标记数据。
此例中，点胶头使用的点胶嘴为 TYPE-111、112、113，因此需复制标记名为 TYPE111、112、113
的标记数据。

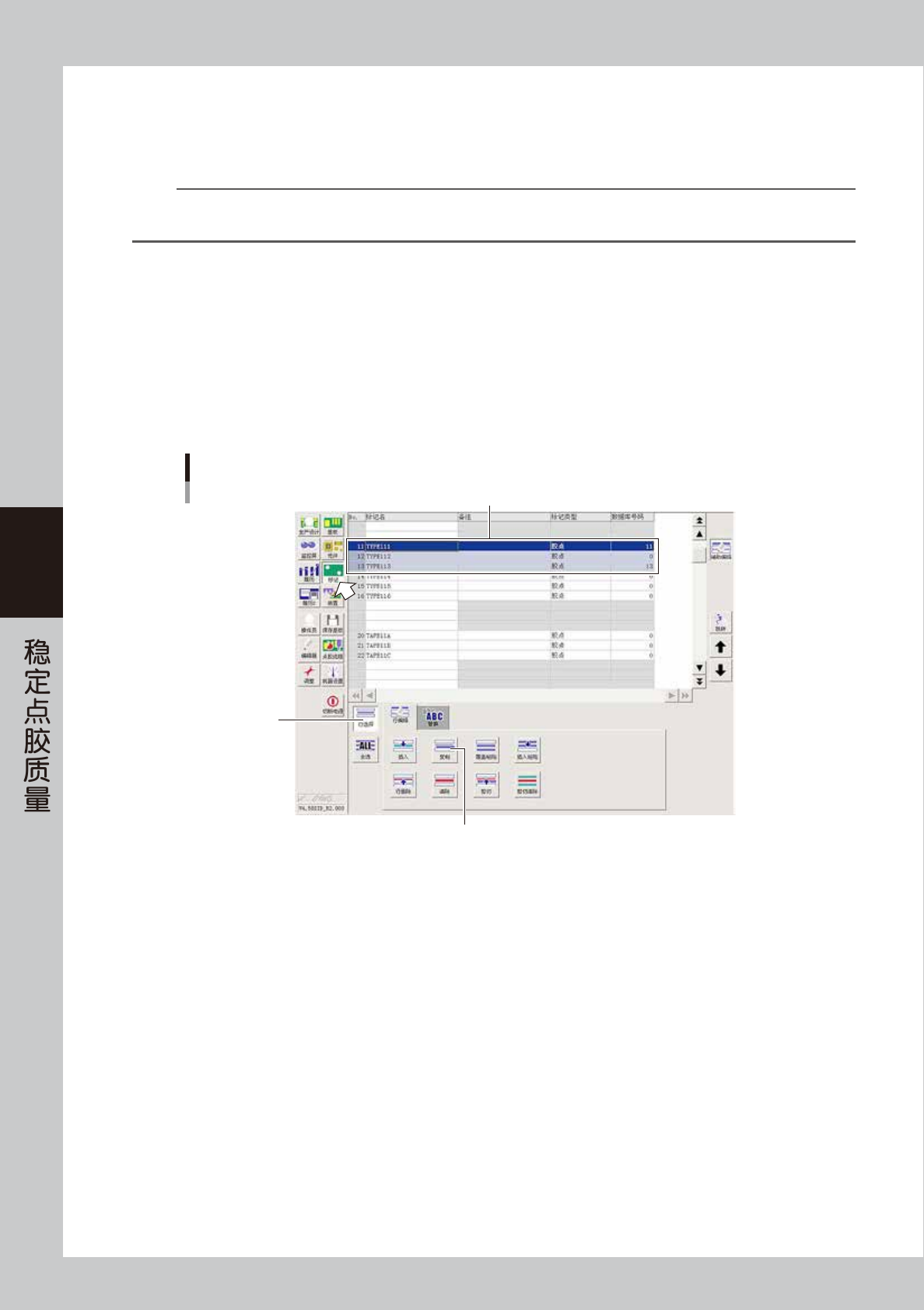

复制标记数据
[复制]按钮
[行选择]按钮
选择标记数据
66412-N8-00
4-15
4
2
粘贴标记数据。
1. 打开需要粘贴标记数据的基板程序。
2. 按 [ 标记 ] 按钮，打开标记画面。
3. 选定需要粘贴标记数据的标记号码之后，按 [ 覆盖粘贴 ] 按钮。
此例中，点胶头使用的点胶嘴为 TYPE-111、112、113，因此参照 YAMAHA 的点胶嘴默认设定值需
粘贴在 No.11、12、13 中。
参考
关于 YAMAHA 的点胶嘴默认设定值，请参照本章前述“3.1 点胶校正功能的概要”中的“■ 点胶嘴设定值 (YAMAHA 的默认值 )”。
粘贴标记数据
[覆盖粘贴]按钮
[行选择]按钮
粘贴的标记数据
3
66413-N8-00
n
要点
标记号码可以任意设置。但必须与其它使用该标记数据的设置有一致性。
3
确认复制的标记数据的标记类型。
确认标记的类型为“胶点”。若不是，点击后从下拉框中选择“胶点”，也可以在基本参数中修改。
4
设置基本参数。
以下步骤，以 TYPE-111 点胶嘴使用的标记 No.11 为例介绍。
1. 按 [ 辅助编辑 ] 按钮，退出辅助编辑。
2. 在“基本”选项卡画面中输入“适当胶温”、“吐胶正压”、“吐胶负压”作为记录。
基本参数
胶点
