对比基板与打点站上的胶点，确认点胶量。
目视对比基板与打点站上的胶点确认胶点高度，用移动相机确认胶点的面积与形状。
确认胶点的形状、面积无差异，即没有问题之后，将“预点胶”画面的胶量改回“20”。
确认点胶量

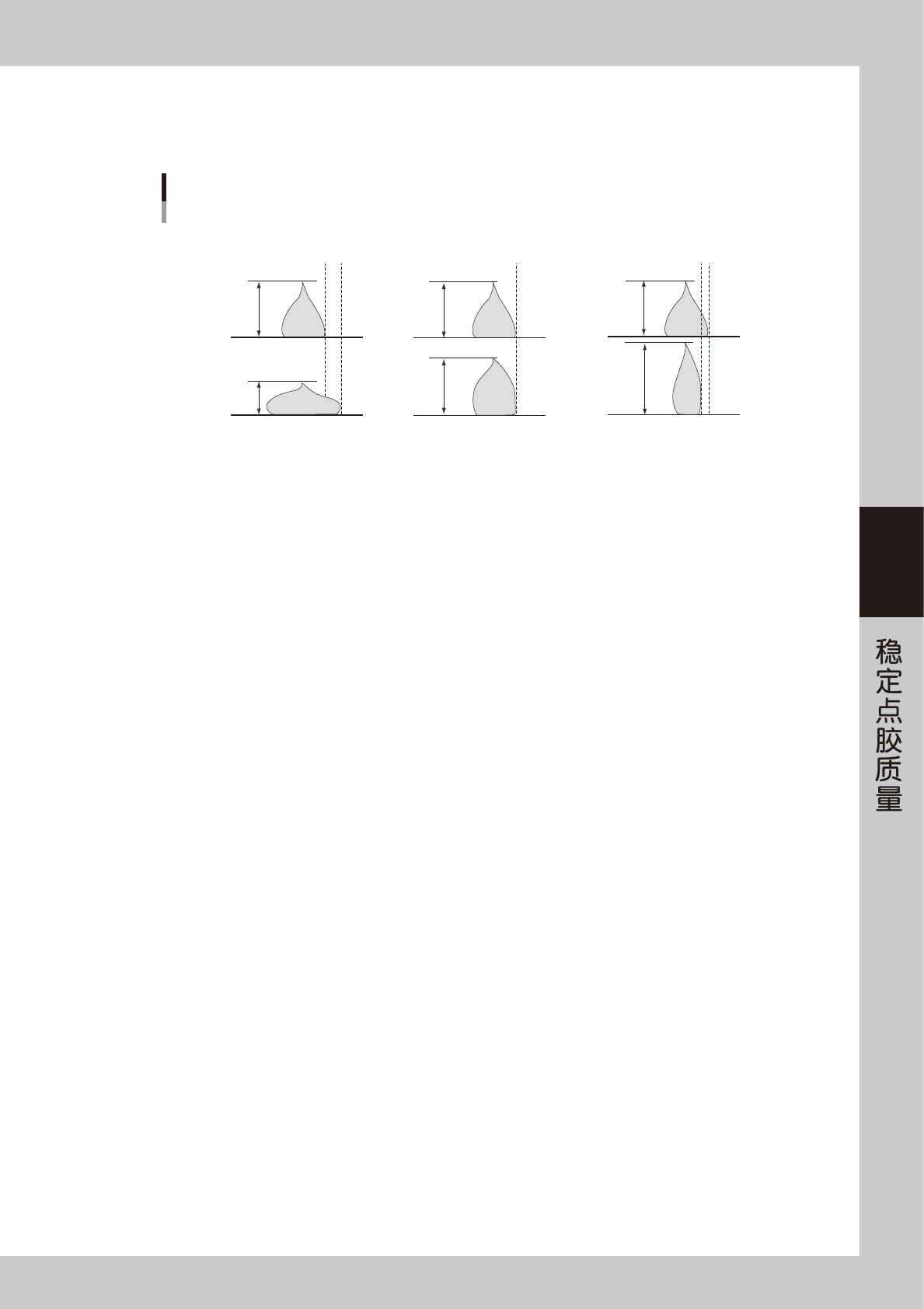

对比同一胶量点的胶点例
■ 基板上的胶点大时 ■ 胶点大小无差异时 ■ 基板上的胶点小时
打点站
基板
差
差
低
高
无差异
无差异
高
低
无差异
65407-N7-00
4-24
4
3.2.6 创建点胶校正表
接下来，需根据创建的标记与预点胶数据创建点胶校正表。创建点胶校正表，需在稳定的点胶状态下进行。因此，
创建之前请先确认胶筒内的胶量。若胶量足够，可以继续使用 ；若所剩不多，需换上新胶筒。
下面，以 TYPE-111 为例介绍创建点胶校正表的方法。
1
更改试点胶的个数。
为增加在打点站可试点胶的个数，需修改机器设置中的试点胶最大个数的设置。更改方法如下 ：
1. 按 [ 机器设置 ] 按钮，打开“机器数据”-“站装置”-“打点站”画面。
2. 将“位置坐标”列表中的“胶点矩阵”的“间距”改为“4”，“个数”改为“10”。
3. 按 [ 保存 ] 按钮，保存设置之后，按 [ 关闭 ] 按钮，关闭机器设置画面。
( 或直接按 [ 关闭 ] 按钮，在显示的确认对话框中按 [ 是 ] 按钮。)
c
注意
使用定制点胶嘴时，请勿更改上述设置。

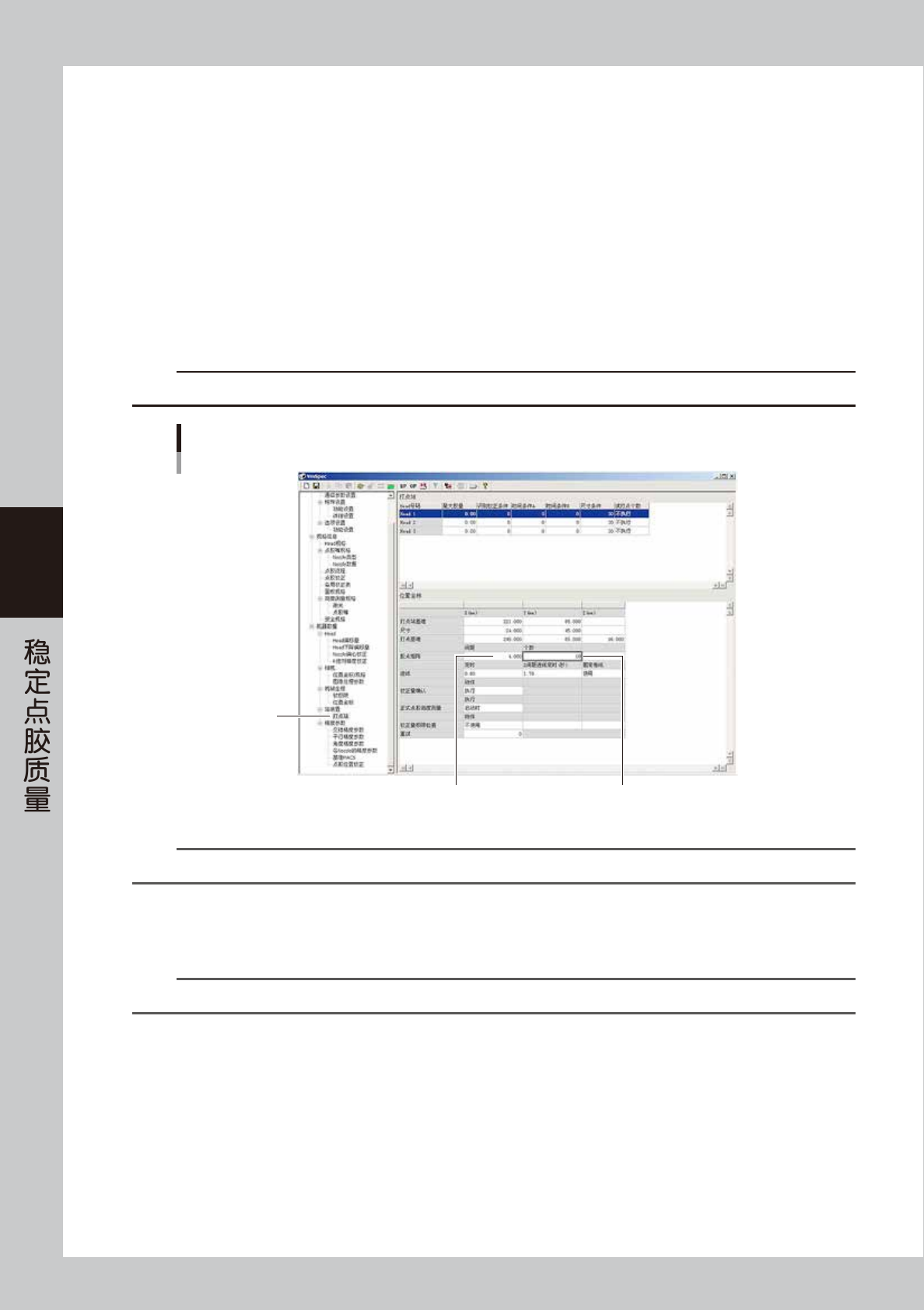

更改试点胶个数
将间距改为“4.000”
打点站
将个数改为“10”
66423-N7-00
n
要点
通过将最大试点胶个数改为 4mm 间距 ×10 点，可以使在打点站上按排成 1 列进行试点胶，由此可以节省卷纸。
2
重新读入基板程序。
按“生产设计”画面的 [ 选择基板 ] 按钮，重新读入基板程序。
n
要点
修改了机器设置时，需重新读入基板程序，设置才会生效。
4-25
4
3
启动 CalibSm 调整实用工具。
1. 按 [ 调整 ] 按钮，启动登录画面。
2. 将用户选择为“Supervisor”并输入密码之后，按 [OK] 按钮。
3. 显示主菜单画面之后，按“Dispense Correction”按钮，打开“CalibSm”点胶校正画面。

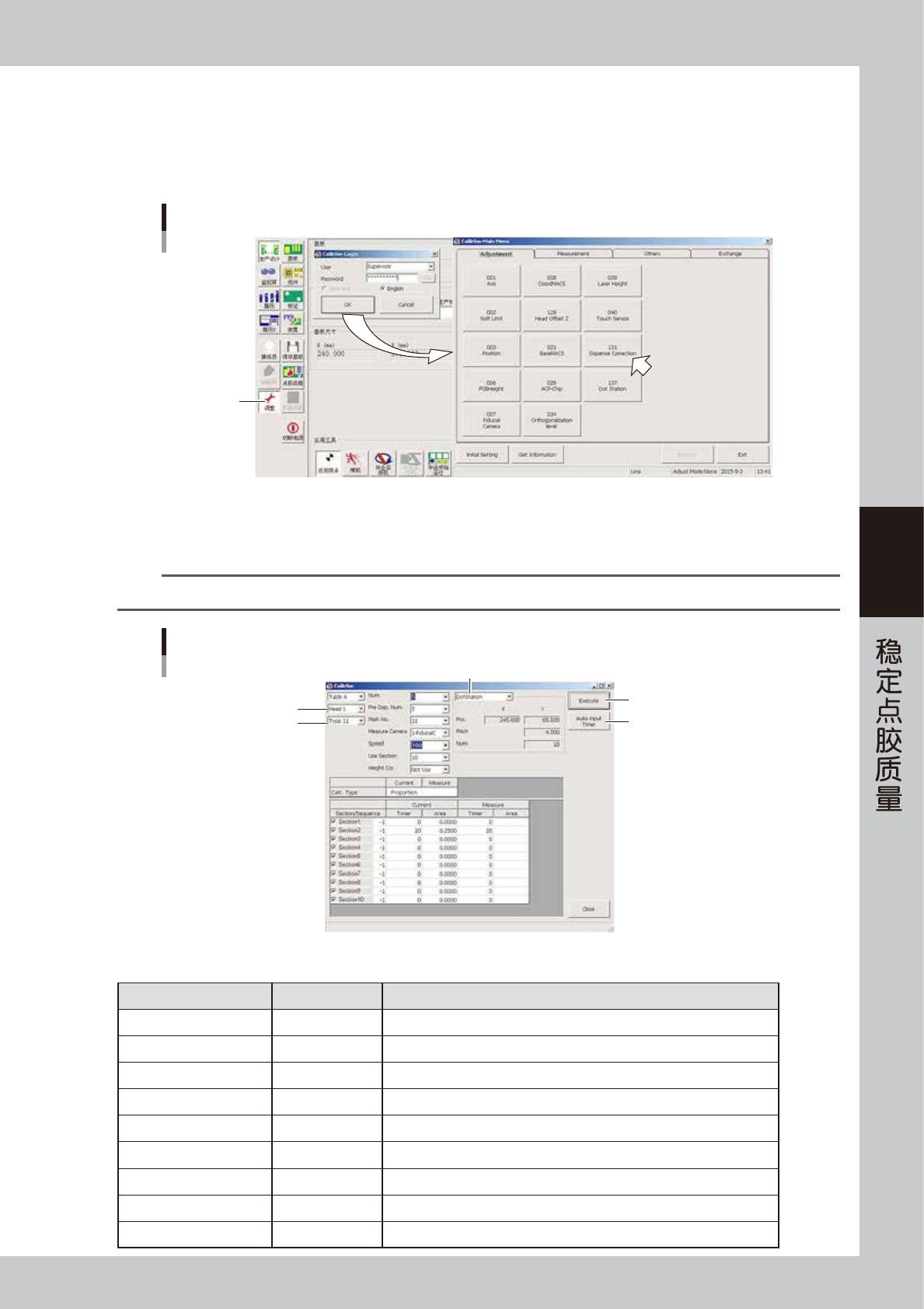

启动CalibSM调整实用工具
[调整]按钮
66424-N7-00
4
设置试打点的条件。
此例中点胶头 1 使用的是 TYPE-111 点胶嘴，请参照下表设置各个项目。
要点
关于点胶嘴的设定值，请参照本章前述“3.1 点胶校正功能的概要”中的“■ 点胶嘴设定值 (YAMAHA 的默认值 )”。
设置试点胶的条件
以TYPE-111为例
试点胶位置
[Auto input Timer]按钮
[Execute]按钮
校正类型
点胶头
66425-N7-00
■ TYPE-111 点胶嘴的设置例
项目 设定值 说明
点胶头 Head 1 选择进行试点胶的点胶头。
校正类型 Type 11 选择需要设置的校正类型。
Num. 5 设置需要测量的胶点数。( 建议设置在 5 点以上 )
Pre Disp. Num. 5 设置准备试点胶的胶点个数。( 建议设置在 3 点以上 )
Mark No. 11 设置识别胶点时使用的标记号码。
Speed 100 设置速度。
Use Section 10 设置需要校正的区域数。( 推荐设置为 ：“10”)
Height Cor. 未使用 使用非接触式点胶嘴时，设置为“使用”。
试点胶位置
DotStation
设置准备进行试点胶的位置 ( 基板或打点站 )，一般设置为打点站。
