4-32
4
■ 比例型
比例型校正，是根据下列计算公式算出校正面积之后，根据该计算结果校正点胶时的胶量。
校正比＝识别到的面积 ÷ 根据使用的胶量算出的基准面积
校正面积＝校正表的基准面积 × 校正比
‧
比例型校正方法例
假设有点胶嘴以胶量为 20msec 时的胶点面积为 1.00mm
2
，胶量为 40msec 时的胶点面积为 3.00mm
2
在点胶校正表中进行了登录。
若对该点胶嘴以胶量为 20msec 进行点胶检查时测得的面积为 0.60 时，该点胶嘴的校正比的计算为 ：
校正比＝识别到的面积 ÷ 根据使用的胶量定时时间算出的基准面积
＝ 0.60÷1.00
＝ 0.60
求得的校正比适用于所有区域。在此例中，胶量与校正面积的关系如下图所示。
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0 10 20 30 40 50

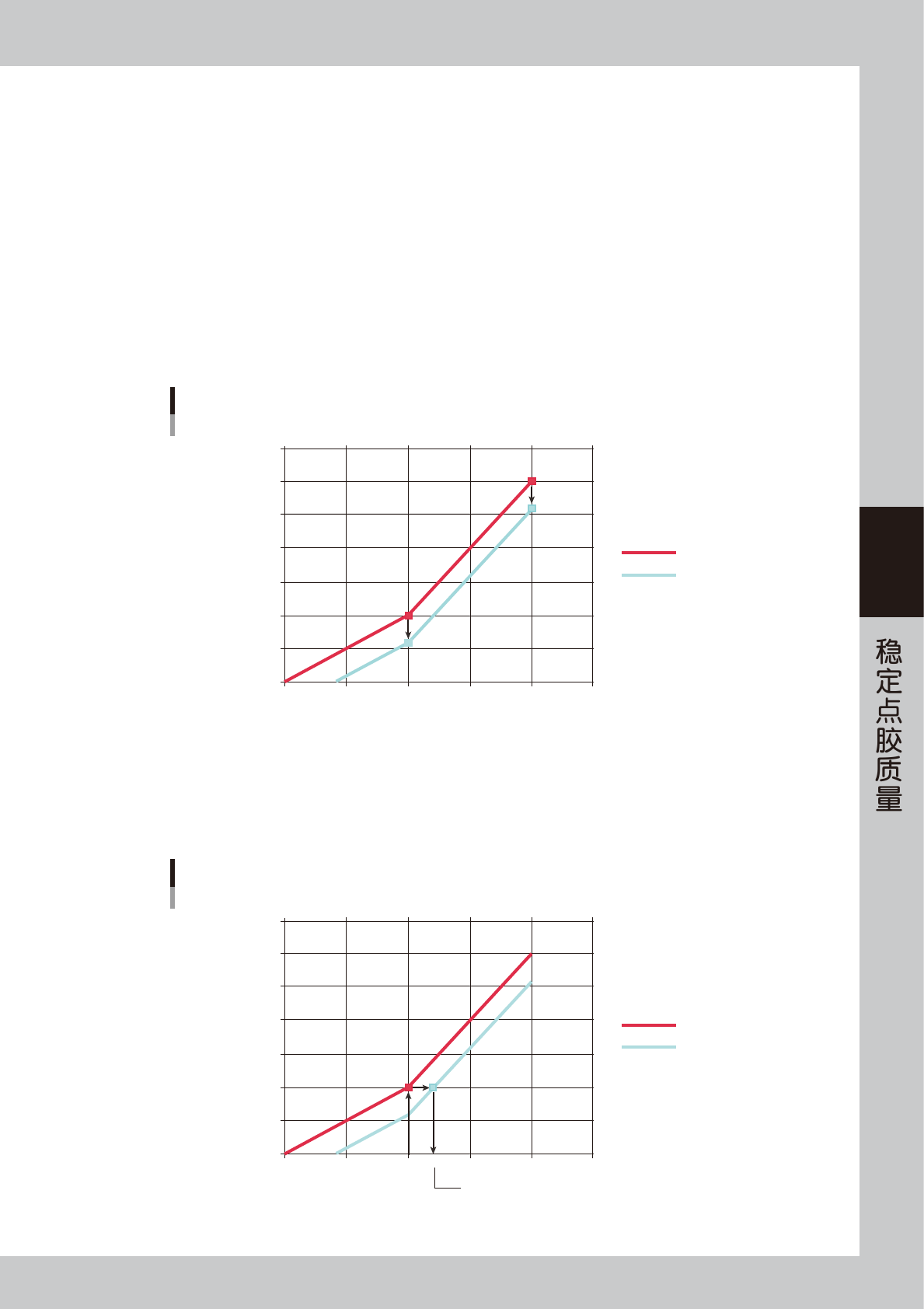

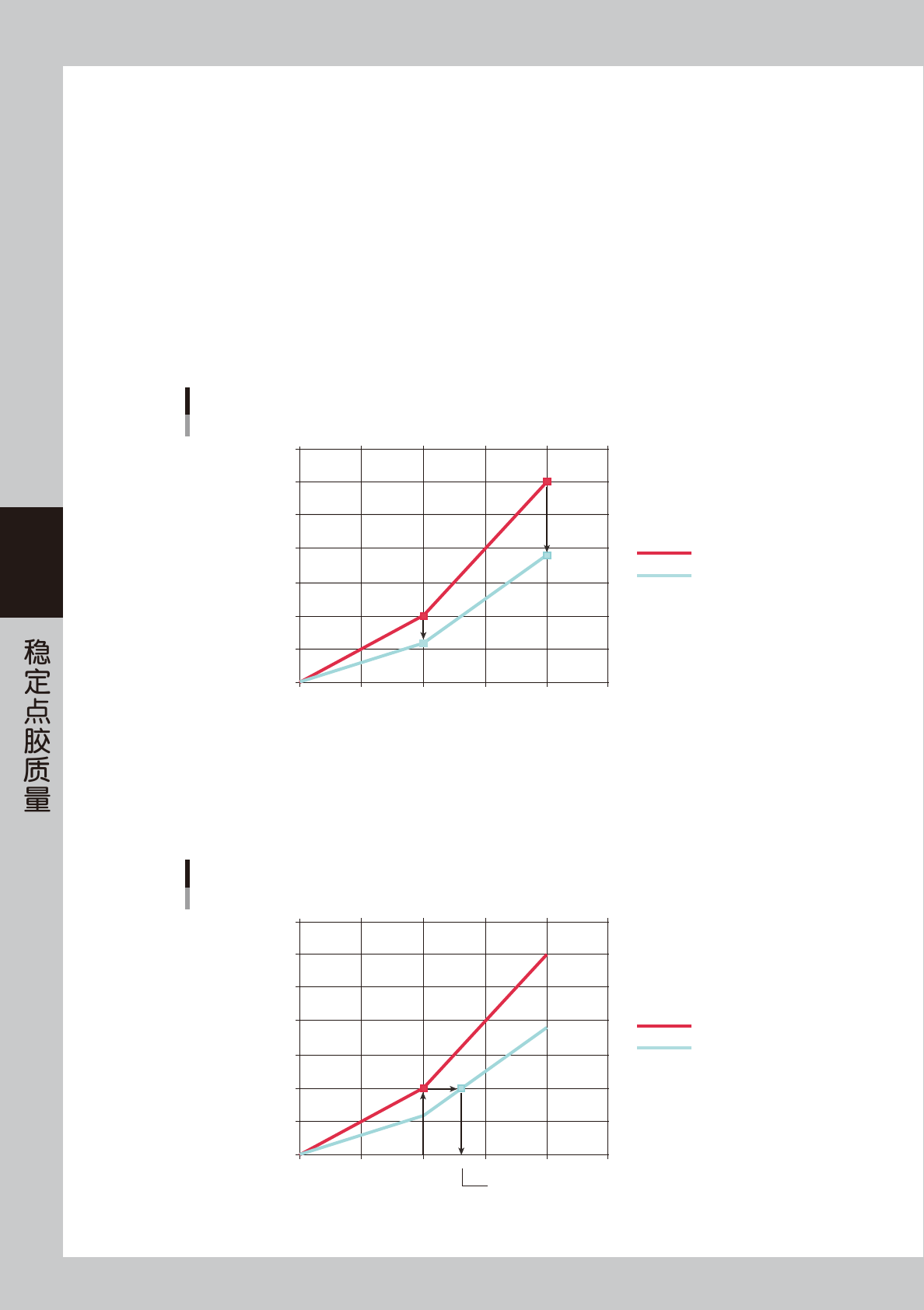

比例型曲线图1
例
胶量[msec]
胶点面积[mm
2
]
基准面积
0.6倍
0.6倍
校正面积
65411-N7-00
点胶校正以基准面积与校正面积为基础自动进行如下校正。
1.用与点胶检查相同的胶量 20msec 计算基准面积。此例中为 1.0mm
2
。
2.找出 1 中算出的面积与校正面积曲线相交的位置。
3.在 2 中找出的位置的胶量，即为校正之后的胶量。
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0
1
2
3
10 20
26.7
30 40 50
比例型曲线图2
例
胶量[msec]
胶点面积[mm
2
]
基准面积
校正面积
校正后的胶量
65412-N7-00
4-33
4
■ 加法型
加法型校正，是根据下列计算公式算出校正面积之后，根据该计算结果校正点胶时的胶量。
加法值＝识别到的面积－根据使用的胶量算出的基准面积
校正面积＝校正表的基准面积＋加法值
‧
加法型校正方法例
假设有点胶嘴以胶量为 20msec 时的胶点面积为 1.00mm
2
，胶量为 40msec 时的胶点面积为 3.00mm
2
在点胶校正表中进行了登录。
若对该点胶嘴以胶量为 20msec 进行点胶检查时测得的面积为 0.60 时，该点胶嘴的校正比的计算为 ：
加法值＝识别到的面积－根据使用的胶量定时时间算出的基准面积
＝ 0.60 － 1.00
＝－ 0.40
求得的校正比适用于所有区域。在此例中，胶量与校正面积的关系如下图所示。
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0 10 20 30 40 50
比例型曲线图1
例
胶量[msec]
胶点面积[mm
2
]
基准面积
－0.4
－0.4
校正面积
65413-N7-00
点胶校正以基准面积与校正面积为基础自动进行如下校正。
1.用与点胶检查相同的胶量 20msec 计算基准面积。此例中为 1.0mm
2
。
2.找出 1 中算出的面积与校正面积曲线相交的位置。
3.在 2 中找出的位置的胶量，即为校正之后的胶量。
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
0 10 20 30 40 50
比例型曲线图2
例
胶量[msec]
胶点面积[mm
2
]
基准面积
校正面积
1
2
3
24
校正后的胶量
65414-N7-00
4-34
4
3.2.8 确认各项设置是否一致

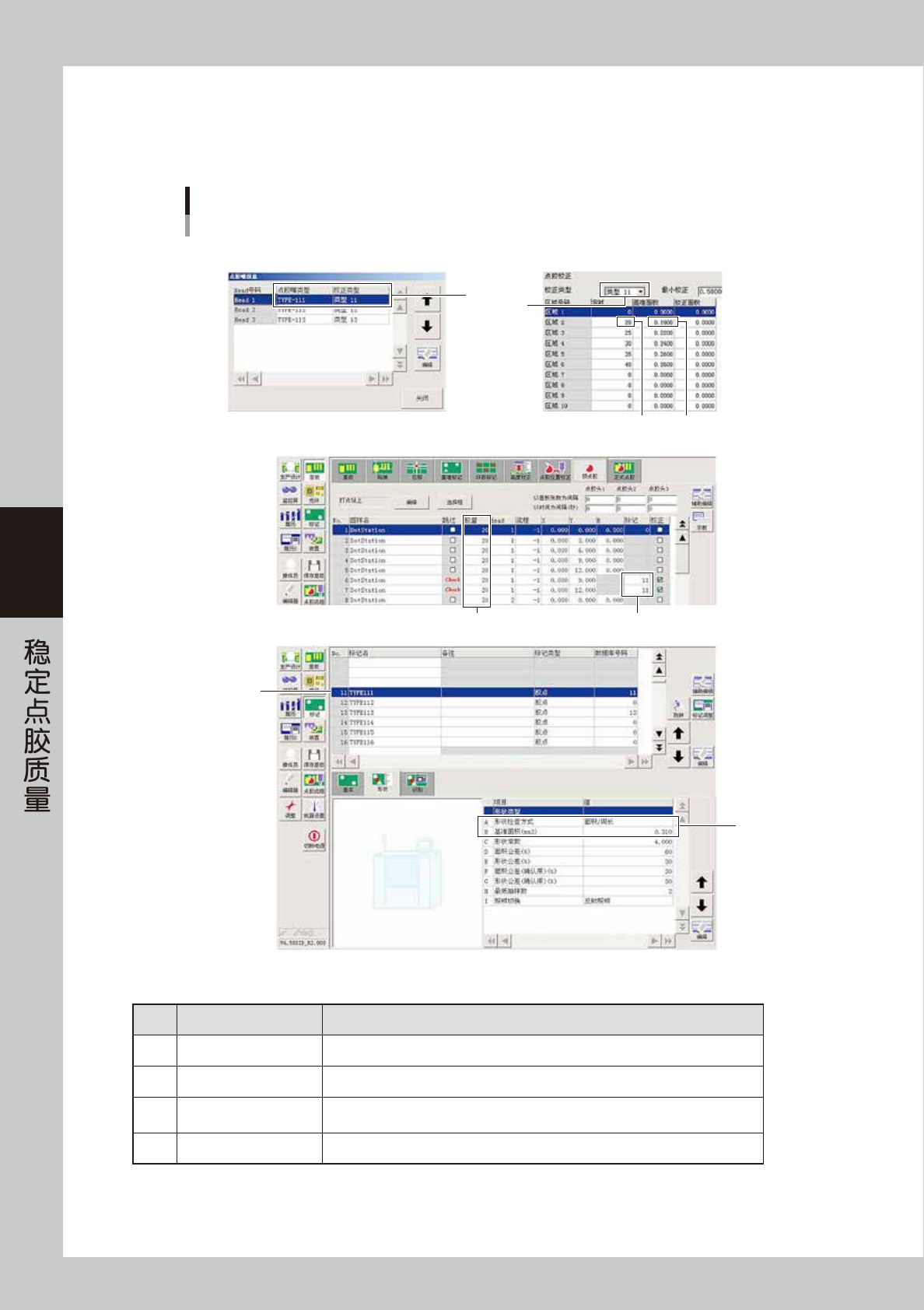

为确保校正能正常进行，需确认下图所示画面中各项设置是否一致。
下面，以 TYPE-111 点胶嘴的设置为例介绍。请根据下述要领进行确认。
各项设置的确认
以TYPE-111点胶嘴的设置为例
■ [生产设计] - [点胶嘴]画面
■ [机器设置] -“点胶校正”画面
■ [基板] -“预点胶”画面
■ [标记]画面
1
1
4
4
3
3
2
2
66431-7-00
■ TYPE-111 点胶嘴的设置例
设定值 说明
1 TYPE-111 ：类 型 11 确认设置的点胶嘴与校正类型是否匹配。
2 11 确认使用的标记号码是否匹配。
3 面积 / 周长 ： 0.19
确认“形状检查”方式是否为“面积 / 周长”，“标记”画面的“基准面积”设定值
是否与“点胶校正”画面的值一致。
4 20 确认“预点胶”画面的“胶量”是否与“点胶校正”画面的“定时”一致。
