4.点胶位置校正功能
4.1 概要与限制事项
点胶位置校正功能，是校正因点胶嘴嵌合部的轻微晃动以及点胶嘴本身精度的原因导致的胶点偏位，从而提高点
胶精度的功能。对在打点站或打点板上试点的胶点进行识别之后，算出距离理想位置的偏移量并根据该偏移量在
基板上进行正式点胶时进行校正。

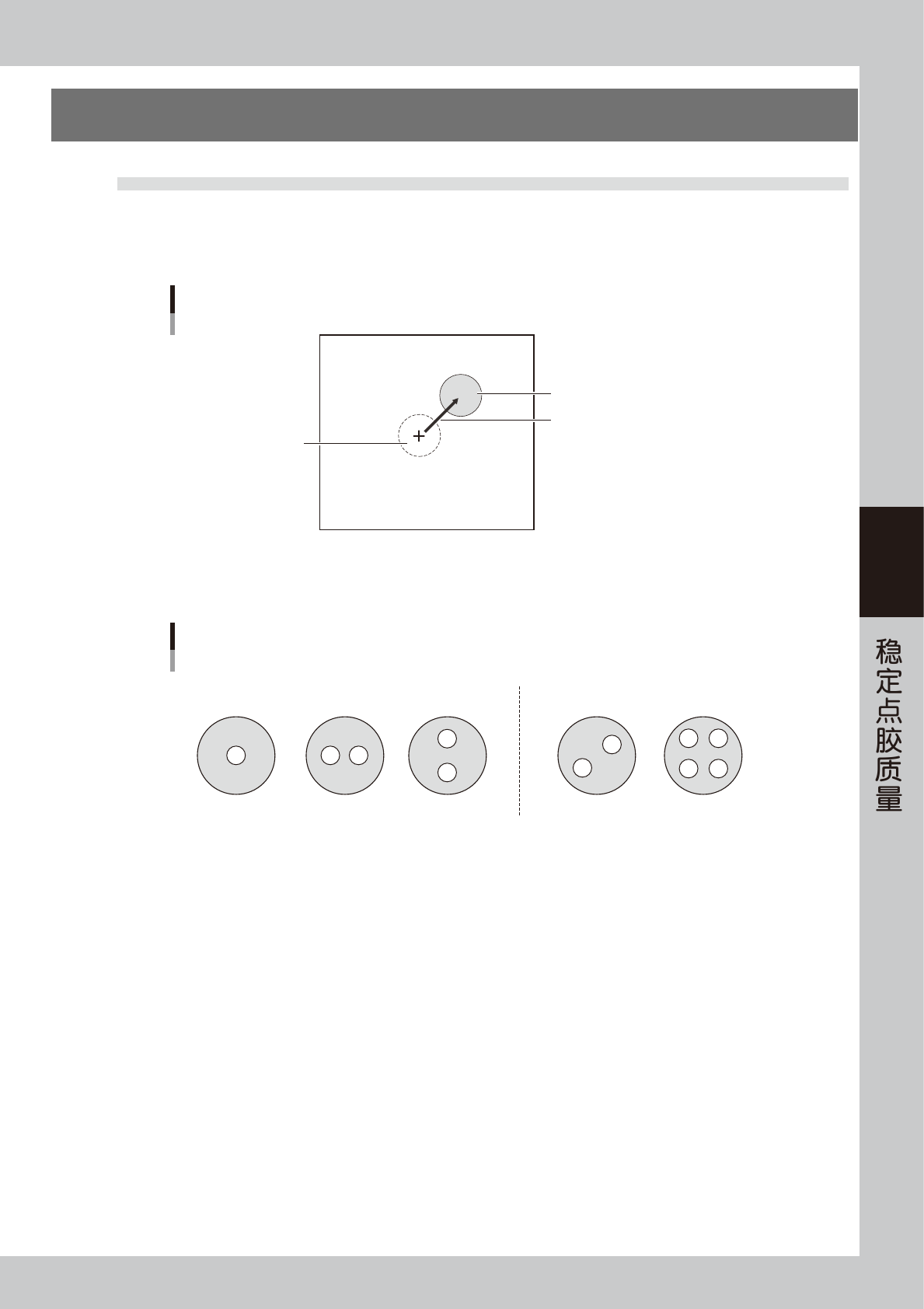

胶点偏位
理想位置
实际点的胶点位置
偏移量
65415-N7-00
可以使用点胶位置校正的点胶嘴为单孔或双孔点胶嘴。焊锡膏用点胶嘴也同样，只有单孔或双孔点胶嘴可以使用。
此外，双孔点胶嘴中两孔的位置斜向排列 ( 如下图所示 ) 的点胶嘴无法使用点胶位置校正。
可以使用点胶位置校正的点胶嘴例
可以使用 无法使用
65416-N7-00
■ 限制事项
‧
[ 机器设置 ]-“机器数据”-“精度参数”-“点胶位置校正”画面的“读入基板后重试”与“打开安全盖后重试”功能只
有 V4.42STDR1.000 以后软件版本才可以使用。
‧
打点板只有 V4.42STDR1.000 以后软件版本才可以使用。
‧
使用的是无法识别胶点的胶液时，可能会无法对胶量与位置进行校正。( 尤其是打点板，因不带背照灯，即使在打点站上
可以识别，在打点板上也可能无法识别。)
‧
在进行点胶位置校正之前先进行预点胶时，该预点胶不能在打点板上进行。
‧
含点胶位置校正数据的基板程序，若在不支持点胶位置校正功能的点胶机 (YGD、HSD-Xg 等 )、离线软件中进行保存，该
基板程序中的点胶位置校正数据将会消失。
‧
Y.Fact 只有 V1.41STDR1.000 以后版本才支持点胶位置校正功能。
4-36
4
4.2 机器设置
要使用点胶位置校正功能，需正确设置 [ 机器设置 ] -“机器数据”-“精度参数”-“点胶位置校正”画面的参数。
下面，介绍该画面的参数内容。
c
注意
通常，点胶机在出厂时机器设置中的各项参数已经设置，请勿随意更改。想要确认已设置的参数时，参考下列说明。
机器设置
点胶位置校正
66432-N7-00
参数 说明
点胶位置校正
设置是否使用点胶位置校正。
- OFF ：不使用点胶位置校正。
- ON ：使用点胶位置校正 ( 默认设置 )。
读入基板后重试
设置在读入基板程序之后开始自动运行时是否进行点胶位置校正。
- 不使用 ：不进行点胶位置校正 ( 默认设置 )。
- 使用 ：进行点胶位置校正。
吐胶后重试
设置在按过 [ 装置 ] -“Head”画面的 [ 排气 ] 按钮或 [ 生产设计 ] - [ 更换胶筒 ] 画面
的“吐胶”- [Head] 按钮之後开始自动运行时是否进行点胶位置校正。
- 不使用 ：不进行点胶位置校正。
- 使用 ：进行点胶位置校正 ( 默认设置 )。
打开安全盖后重试
设置开关安全盖之后开始自动运行时是否进行点胶位置校正。
- 不使用 ：不进行点胶位置校正 ( 默认设置 )。
- 使用 ：进行点胶位置校正。
最低抽样数
设置进行点胶位置校正所需的抽样数。
设定值 ：3 ( 默认值 )
校正量上限值 X (mm)
决定校正量 X( 绝对值 ) 的上限。
设定值 ：0.150 ( 默认值 )
校正量上限值 Y (mm)
决定校正量 Y( 绝对值 ) 的上限。
设定值 ：0.150 ( 默认值 )
4-37
4
4.3 点胶位置校正用数据的创建
下面，介绍创建点胶位置校正数据的方法。
1
打开“点胶位置校正”画面。
按 [ 基板 ] 按钮，打开“点胶位置校正”画面。
2
创建点胶位置校正用的数据。
给每个进行正式点胶的点胶头创建 4 种角度 (0、90、180、270) 的数据。创建方法为复制装机用的基板
程序的坐标作为点胶校正用的坐标使用。在“胶量”、“流程”与“标记”栏中输入与预点胶画面相同的值。
未使用预点胶时，可以通过点胶测试取得胶量与标记数据之后输入。
n
要点
2 头型点胶机复制“YSD_96001_2HEAD.ygx”装机用基板程序的坐标，3 头型 ( 选配 ) 点胶机复制“YSD_96001_2HEAD.ygx”
基装机用板程序的坐标。

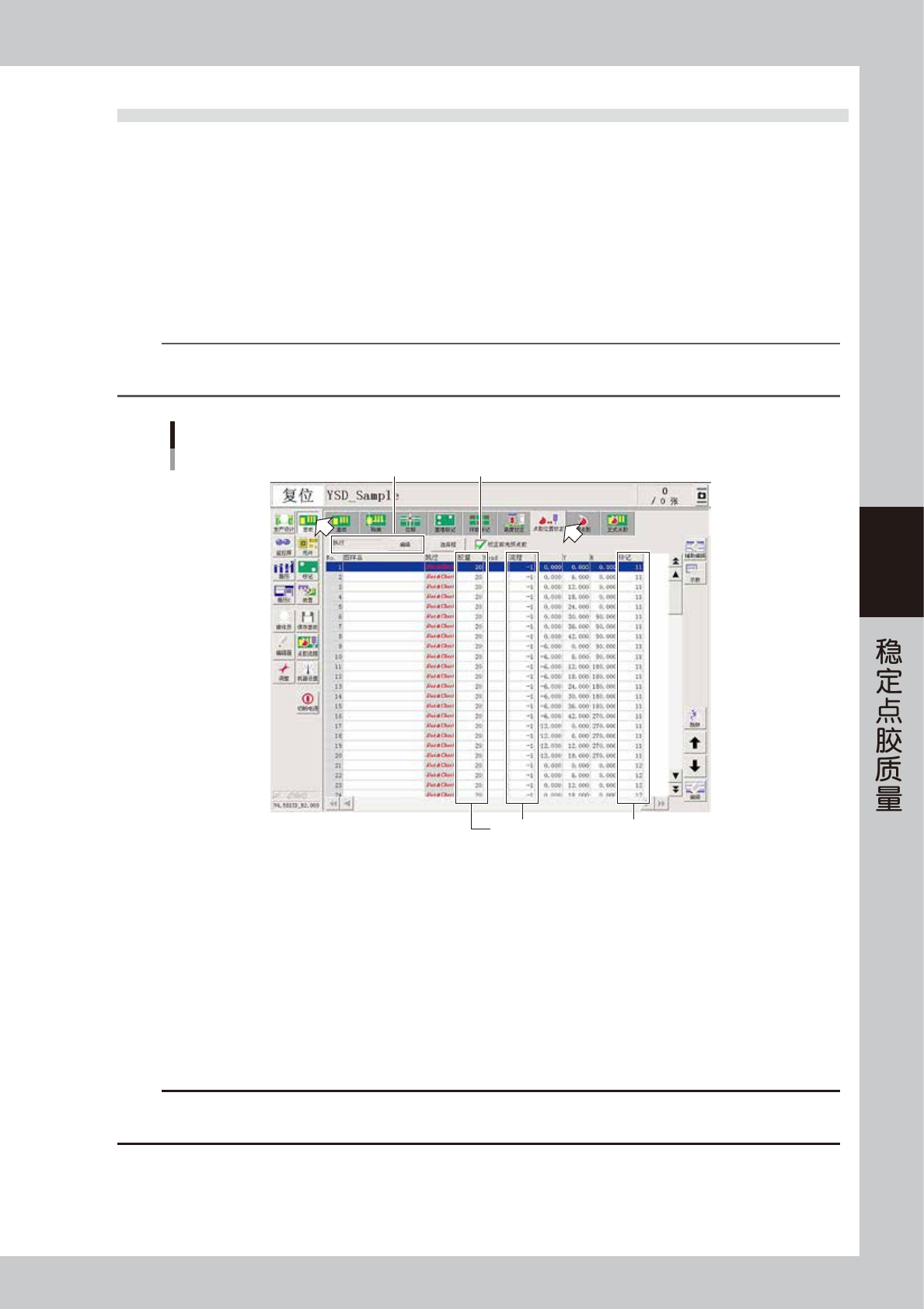

“点胶位置校正”画面
以使用预点胶为例
43
输入与“预点胶”画面相同的值
66432-N7-00
■ 复制方法
1.按“生产设计”画面的 [ 选择基板 ] 按钮，选择读入装机用基板程序。
2.按 [ 基板 ] 按钮，打开“点胶位置校正”画面，按 [ 辅助编辑 ] 按钮。
3.点击需要复制的开始行之后，按 [ 行选择 ] 按钮。
4.点击需要复制的末尾行之后，按 [ 复制 ] 按钮。
5.按 [ 生产设计 ] 按钮，返回“生产设计”画面。
6.按“生产设计”画面的 [ 选择基板 ] 按钮，选择读入需粘贴数据的基板程序。
7.按 [ 基板 ] 按钮，打开“点胶位置校正”画面，按 [ 辅助编辑 ] 按钮。
8.点击准备粘贴数据的开始行之后，按 [ 插入粘贴 ] 按钮。
c
注意
每个点胶头至少需创建在 [ 机器设置 ] -“机器数据”-“精度参数”-“点胶位置校正”画面的“最低抽样数”以上的数据。
“跳过”栏的设置必须为“Dot & Check”，即进行点胶与识别胶点。
3
按 [ 编辑 ] 按钮，将点胶位置校正设置为“执行”。
4
勾选“校正前先预点胶”单选框。
通常在进行点胶位置校正之前需进行预点胶。此时的预点胶只能在打点站上进行。
