4-42 4 3. 时间条件 A 以秒为单位 (0 〜 99999)，在“时间条件 A”栏里设置不点胶的时间超过多长时自动进行试点胶。 长时间不点胶时，点胶嘴前端部的贴片胶会逐渐变硬，影响下次点胶。为防止该现象，只要不点胶的时间超过了此处所设置 的时间，点胶头便自动在传送基板或等待传送 ( 时间条件 A) 的过程中进行试点胶。自动试点胶在自动运行过程中进行，点胶 机处于停机状态或紧急停机状态的时间也会被计时，重新开始自动运行时优先进…
4-41
4
3
设置打点站基准。
将打点站的树脂板左端的位置坐标设置为打点站基准。
4
在尺寸的 X、Y 中设置试点胶区域的尺寸。
X 设置为 24mm，Y 设置为 45mm。
本设置请勿更改。
5
设置进纸定时。
在进纸的“定时”单元格中输入接通打点站卷纸进给电机电源的时间，即进纸量，可以 0.05 秒为单位设置。
5.1.3 设置打点站的信息
1
打开打点站信息。
打开“机器设置”的“打点站”信息画面。
2
设置打点站的信息。

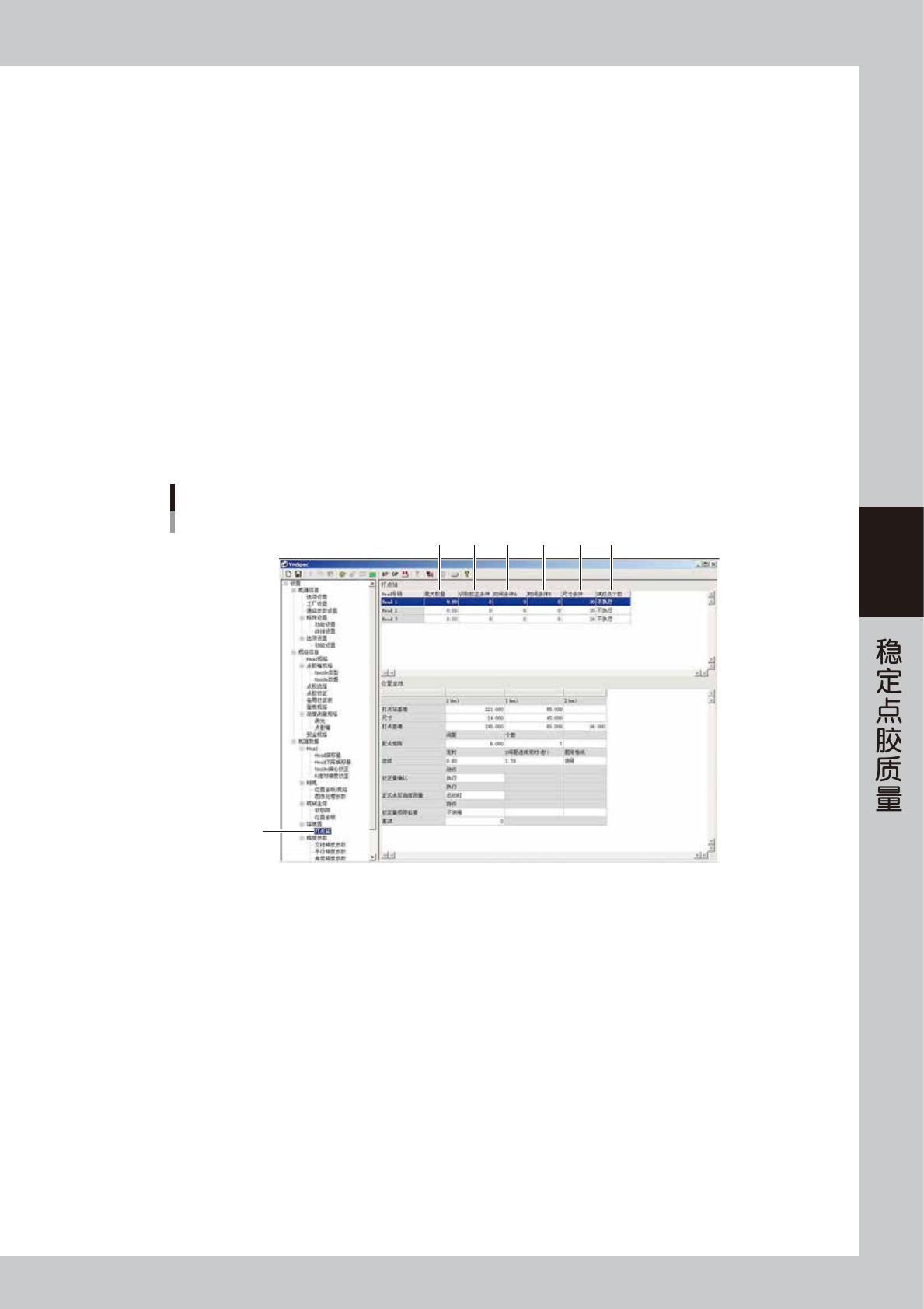

打点站信息的设定
打点站
1 2 3 54 6
66436-N7-00
1. 最大胶量
在最大胶量里，输入自动运行中的总耗胶量 (1 胶筒用完时 ) 除以 1000 的值。
点胶机根据此值 ( 最大值为 99999.99) 判断贴片胶已用完后，进行警告。
例如∶ 1357456 时，应输入 1357.46
达到此输入值后，报警蜂鸣器鸣响，同时显示提示画面。如果选配有预告贴片胶将用完的余量检测传感器或不使用此功能时，
输入 0。
2. 识别校正条件
在“识别校正条件”栏中，输入进行识别反馈所需的基板张数。
完成此处所设置的基板张数的生产之后，在接下来的基板中，按照预点胶数据进行胶点识别校正 ( 最大张数为 9999)
4-42
4
3. 时间条件 A
以秒为单位 (0 〜 99999)，在“时间条件 A”栏里设置不点胶的时间超过多长时自动进行试点胶。
长时间不点胶时，点胶嘴前端部的贴片胶会逐渐变硬，影响下次点胶。为防止该现象，只要不点胶的时间超过了此处所设置
的时间，点胶头便自动在传送基板或等待传送 ( 时间条件 A) 的过程中进行试点胶。自动试点胶在自动运行过程中进行，点胶
机处于停机状态或紧急停机状态的时间也会被计时，重新开始自动运行时优先进行自动试点胶。
4. 时间条件 B
以秒为单位 (0 〜 99999)，在“时间条件 B”栏里设置不点胶的时间超过多长时自动进行试点胶。
在点胶过程中，如果切换了点胶头，所切换的点胶头未点胶的时间只要超过了此处所设置的时间，便自动进行试点胶。自动
试点胶在自动运行过程中进行，点胶机处于停机状态或紧急停机状态的时间也会被计时，重新开始自动运行时优先进行自动
试点胶。
点胶头1
＜停机时间 ＞
点胶头2
时间条件A、B
传板过程中
时间条件A 时间条件A
时间条件B
时间条件B
时间条件B
时间条件B
等待传板中
预点胶中
点胶头1
点胶头1
点胶头2
点胶头2
正式点胶中
66419-N7-00
n
要点
一般，在“时间条件 A”中输入周期时间的 2 〜 4 倍左右的值，再根据时间的生产进行增减。
5. 尺寸条件
设置胶点的尺寸差达到多大时自动进行试点胶。
进行大胶点的点胶之后再进行小胶点的点胶时，小胶点的尺寸可能会不稳定。为防止该现象，在进行了大胶点的点胶之后，
自动进行试点胶。设置大小胶点的尺寸差达到多大时必须进行试点胶 ( 最大值为 255)。
例如，将尺寸条件设置为 10 时，当大小胶点的点胶量之差超过 10 时点胶嘴会自动进行试点胶。
例：
进行了胶量为 35 的点胶之后再进行胶量为 24 的点胶时，会自动进行试点胶。
进行了胶量为 35 的点胶之后再进行胶量为 25 的点胶时，不会自动进行试点胶。
6. 试打点个数
输入进行试点胶的个数。
3
保存设置后，退出机器设置画面。
4-43
4
5.2 在基板程序中设置自动试打点
使用自动试打点 ( 试点胶 ) 时，需在基板程序中设置是否进行试打点 ( 试点胶 )。
1
设置“自动试打点”。
1. 打开基板程序。
2. 按 [ 基板 ] 按钮，打开“基板”选项卡。
3. 设置“T. 自动试打点”项目。

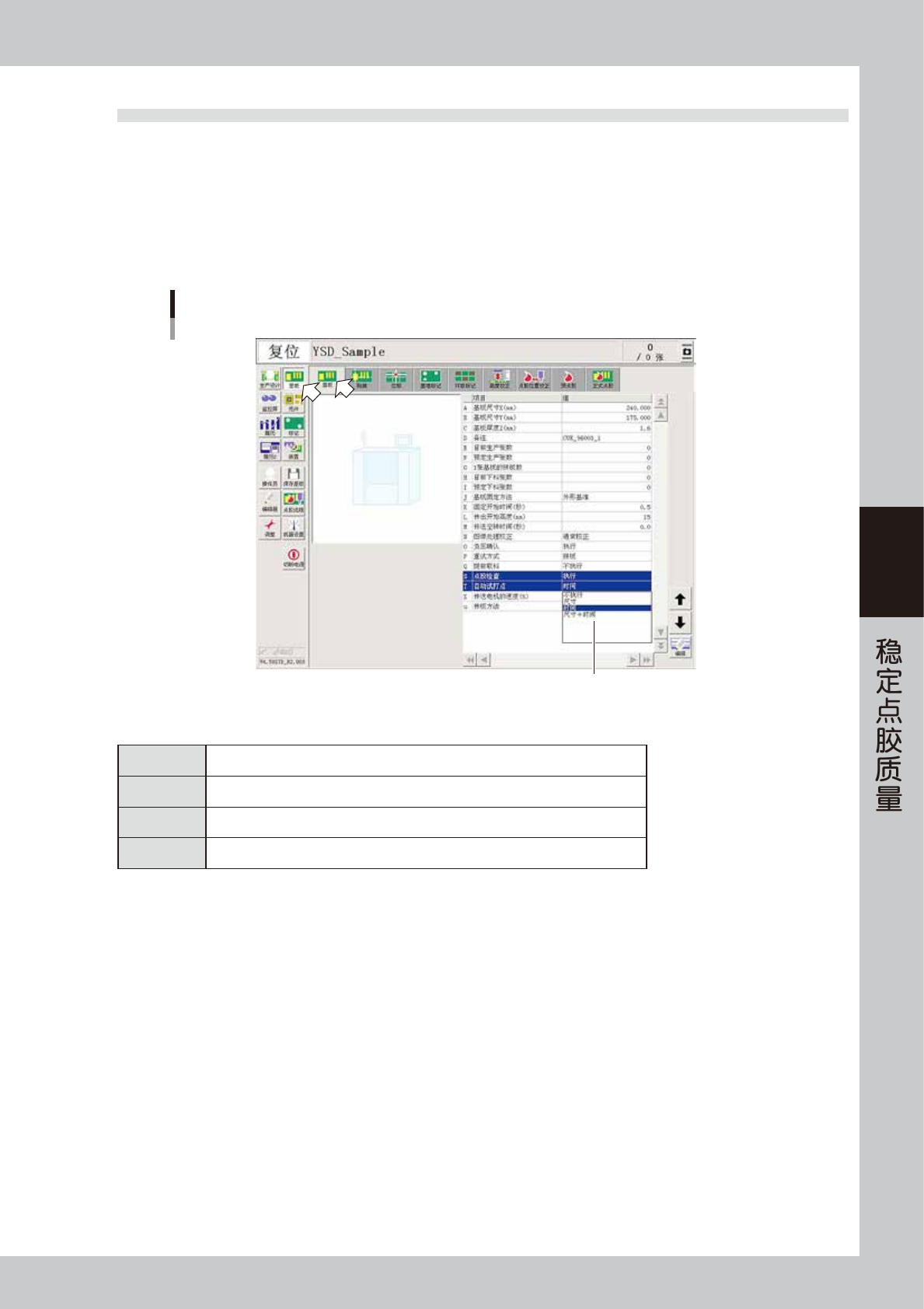

“基板”画面
设置自动试打点
66425-N7-00
■ 自动试打点的选项
不执行 不使用自动试点胶。
尺寸 要点的胶点尺寸差超过所设置的尺寸时，点胶头自动进行试点胶。
时间 点胶头不点胶的时间超过了设置的时间时，自动进行试点胶。( 推荐 )
尺寸＋时间 达到所设置的尺寸或时间中的任意 1 个条件时，点胶头自动进行试点胶。
