4-57 4 4 确认点胶位置。 1. 按 [ 跟踪 ] 按钮，相机移到选定的贴装数据的位置。 2. 确认视窗中的十字光标是否已移到元件的点胶位置的中心。 跟踪 [跟踪]按钮 66451-N7-00 视窗画面的显示 图样 十字光标 2点型点胶嘴 1点型点胶嘴 图样 十字光标 65424-N7-00
4-56
4

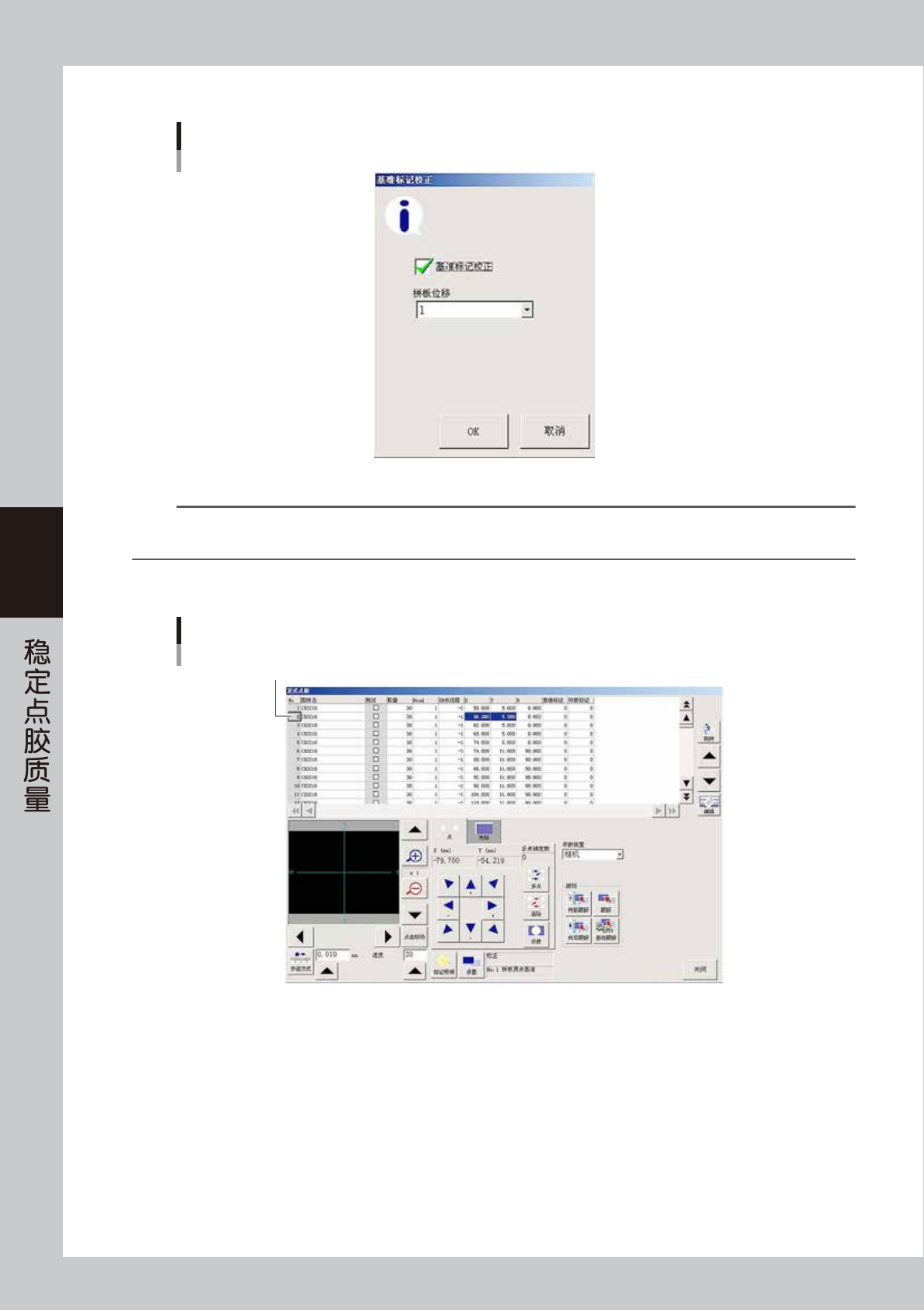

3. 若基板程序为使用基准标记校正的基板程序，需勾选“基准标记校正”选择框。
基准标记校正的设置
66449-N7-00
n
要点
需要修改、添加或创建使用基准标记的基板程序时，如果勾选了“基准标记校正”选择框，则会自动识别基板的基准标记并获取校
正数据。由此就可以示教与跟踪更准确的位置。使用本功能，必须预先设置准确的基准标记坐标与标记数据。
3
选择需确认位置的点胶 No.。
选择点胶No.
点击要选择的No.
66450-N7-00
4-57
4
4

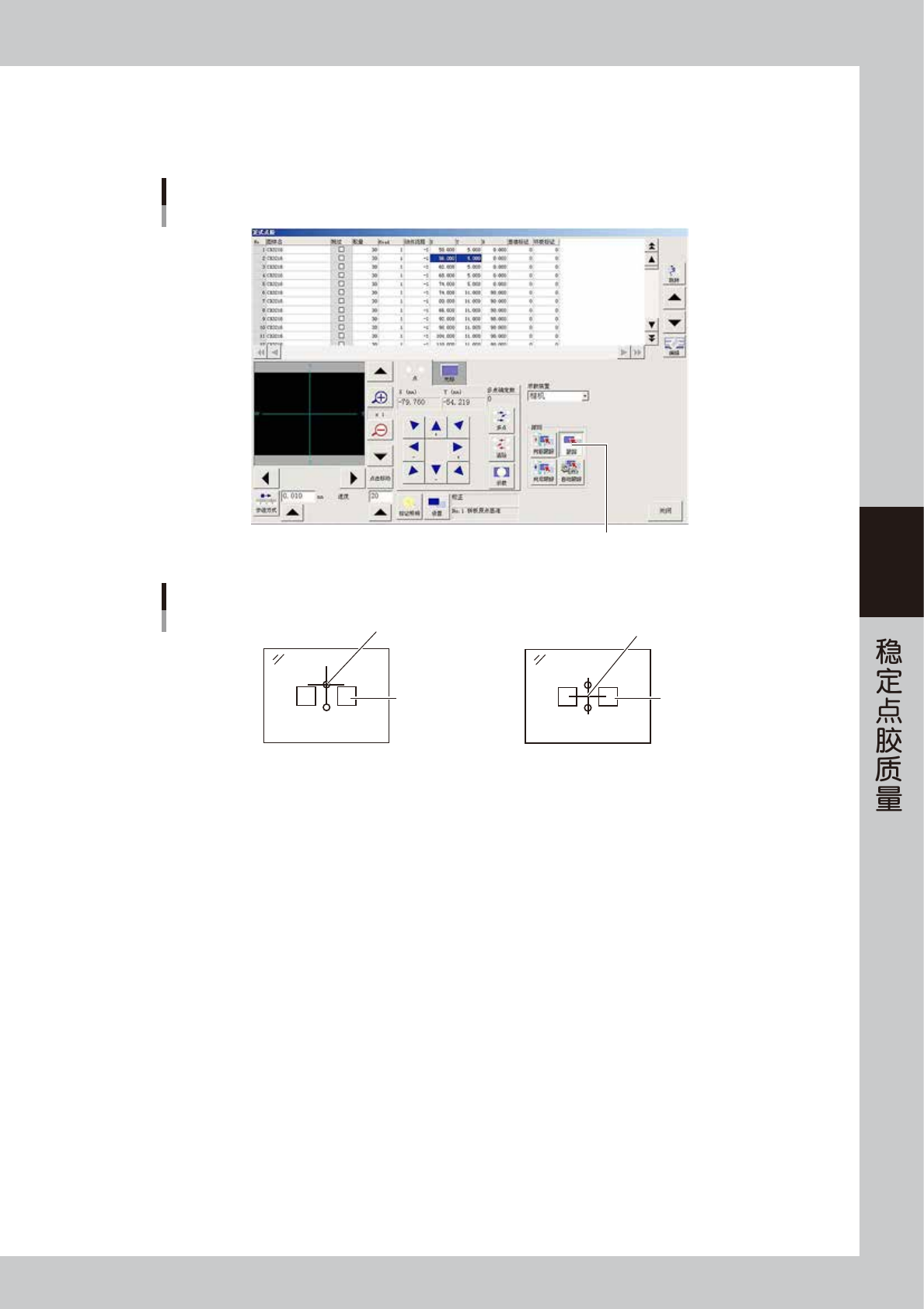

确认点胶位置。
1. 按 [ 跟踪 ] 按钮，相机移到选定的贴装数据的位置。
2. 确认视窗中的十字光标是否已移到元件的点胶位置的中心。
跟踪
[跟踪]按钮
66451-N7-00
视窗画面的显示
图样
十字光标
2点型点胶嘴1点型点胶嘴
图样
十字光标
65424-N7-00
4-58
4
5
修正 X、Y 数据。
如果视窗中的十字光标偏离了点胶位置的中心，必须修正 X、Y 的数据。
修正方法，有直接输入数值的方法与通过示教输入的方法 2 种。
· 直接输入数值
读取视窗上 X、Y 方向需要修正的量之后，直接输入在 X、Y 单元格中。
· 通过示教输入
输入步骤 ：
1. 按箭头按钮移动相机，使视窗中的十字光标移到点胶位置的中心。
2. 按 [ 示教 ] 按钮，坐标数据自动更新为当前相机的位置。
示教操作
箭头按钮 [示教]按钮
66452-N7-00
参考
如果特定点胶头的特定角度全部偏移时，需使用 [ 机器设置 ] -“机器数据”-“精度参数”-“交错精度参数”画面的值进行修正。
例如 : 1 号点胶头以 90 度进行点胶，胶点全部向 Y 方向偏移了 +0.08mm 时，必须输入从交错精度参数的 Head 1 的 90 度 Y(mm)
的数值减去 0.08 后的数值。
6
确认焊盘的名称。
确认印刷在基板上的电路名 ( 例如 R23、U12 等 ) 是否与正式点胶数据中的图样名一致。如果图样名没有
输入，则在此输入。如果丝网印刷的焊盘名无法进入相机的视野以内，可以按箭头按钮移动相机。
